Деякі аспекти настроювання бездротової точки доступу wrt 300n

Для настроювання бездротової точки доступу WRT 300N використовують Web-інтрефейс.

Головне меню Web-інтрефейсу містить розділи: Setup, Wireless, Security, Access Restriction, Application & Gaming, Administration, Status. Ці розділи меню, в свою чергу, можуть містити підменю, де Ви можете настроювати багато параметрів. Проте усі ці параметри ми не розглядатимемо, а лише найнеобхідніші з них.

В розділі Wireless, зокрема можна встановити:

В підменю Basic Wireless Setting:

• режим роботи бездротової мережі;

• ім’я мережі (SSID – Service Set Identifier). Цей параметр задається при настроюванні точки доступу і зазвичай передається в ефір. Це необхідно для виявлення точки доступу бездротовими клієнтами, що знаходяться в зоні її обслуговування. Установки більшості точок доступу дозволяють відключити широкомовлення SSID, що дозволяє приховати бездротову мережу від сторонніх, однак, можливість підключення клієнтів, які знають SSID збережеться.

• ширину каналу;

• канал розширення;

• основний канал;

• дозволити або заборонити анонсування SSID.

В підменю Wireless Security:

• програму сертифікації бездротового зв’язку (WEP, WPA, WPA2);

• тип кодування (AES, TKIP);

• ІР-адресу та порт Radius-сервера;

• пароль;

• та інші параметри в залежності від вибору програми сертифікації бездротового зв’язку.

В розділі Setup, зокрема можна:

В підменю Basic Setup:

• встановити Internet IP-адресу бездротового маршрутизатора (зовнішню ІР-адресу), маску ІР-адресу шлюзу за замовчанням ІР-адреси DNS-серверів (усі ці параметри можуть бути також отримані за допомогою відповідної DHCP-служби);

• встановити ІР-адресу і маску для нашого бездротового маршрутизатора (за цією адресою можна заходити із зовнішніх вузлів на Web-інтерфейс для його конфігурування);

• настроїти на бездротовому маршрутизаторі DHCP-службу для його клієнтів.

В розділі Administration, зокрема, можна:

В підменю Management:

• встановити пароль на доступ до Web-інтерфейсу бездротового маршрутизатора.

В підменю Firmware Upgrade:

• Поновити програмне забезпечення бездротового маршрутизотора.

В розділі Status, зокрема, можна подивитись:

В підменю Router:

• версію поточної операційної системи;

• Internet IP-адресу бездротового маршрутизатора (зовнішню ІР-адресу), маску ІР-адресу шлюзу за замовчанням ІР-адреси DNS-серверів, а також поновити ці параметри (через DHCP-службу);

В підменю Local Network:

• ІР-адресу і маску для нашого бездротового маршрутизотора;

• параметри DHCP-служби, що настроєна на даному бездротовому маршрутизаторі;

• таблицю орендованих DHCP-службою клієнтам ІР-параметрів.

В підменю Wireless Network:

• Встановлені параметри для нашої бездротової мережі.

Завдання

Побудуйте мережу, що зображено на рис. 2, та настройте її, враховуючи нижченаведену інформацію.

Бездротові точки доступу W1, W2 повинні видавати бездротовим клієнтам відповідні ІР-адреси та адресу DNS-сервера. Адреса DNS-сервера повинна бути статичною і найменшою у відповідному ІР-просторі. На маршрутизаторах Rt1, Rt2 настройте статичну маршрутизацію. Для одного вузла кожної підмережі Net 1, Net 4, Net 5, Net 7 надайте символічне ім.’я та настройте службу DNS так, щоб можна було звертатись до цих вузлів за іменем. Якщо у Net 4 сервер SRV2 є DHCP-сервером  то адреси вузлам цієї мережі повинен видавати він, в протилежному випадку пропишіть ІР-адреси статично.

Продемонструйте роботу мережі, зв’язок між вузлами та роботу служб, що Ви настроїли.

У табл. 1. показано до складу яких мереж відносяться підмережі Net 1  Net 7, а також імена SSID для бездротових маршрутизаторів.

У таблиці 2 наведено максимальну кількість ІР-адресів підмереж Net 1, Net 4, Net 5, Net 7.

У таблиці 3 наведено призначення серверів.

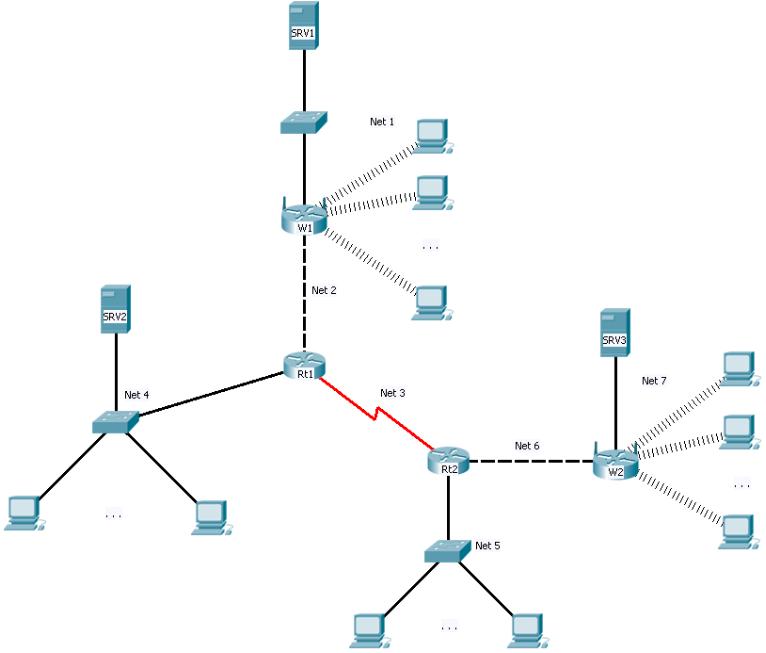

Р исунок 2  Комп’ютерна мережа з бездротовими маршрутизаторами.

Таблиця 1

Варіант	Net 1	Net 4	Net 5	Net 7	Net 2	Net 3	Net 6	SSID
								W1	W2
	193.15.18.0/24		194.45.65.0/24		10.0.0.0/8			Net1	Net2
	198.101.1.0/24		195.55.165.0/24		172.17.0.0/16			My1	My2
	215.215.215.0/24		210.214.2.0/24		192.168.13.0/24			Rts	Pts
	194.11.15.0/24		197.66.99.0/24		10.15.16.0/24			N1	N2
	218.217.222.0/24		199.20.20.0/24		172.20.1.0/24			LW1	LW2
	194.33.33.0/24		193.44.44.0/24		192.168.1.128/25			Net11	Net12
	200.201.202.0/24		203.204.205.0/24		10.10.10.192/26			Ln1	Ln2
	199.200.100.0/24		210.209.208.0/24		172.30.20.128/25			LS31	LS32
	195.222.111.0/24		199.96.96.0/24		192.168.1.160/27			L1	L2
	213.76.41.0/24		202.84.53.0/24		10.11.12.64/26			Nn1	Nn2
	199.54.83.0/24		196.23.34.0/24		172.22.22.32/27			Nnn1	Nnn2
	200.201.202.0/24		203.204.205.0/24		192.168.1.96/27			DR	BR

Таблиця 2  Кількість вузлів у підмережах

Варіант	Net 1	Net 4	Net 5	Net 7
	120	30	25	64
	66	18	17	65
	8	80	60	30
	12	60	35	70
	18	45	90	10
	8	15	120	60
	50	78	32	16
	35	110	80	60
	45	30	60	35
	55	15	45	90
	65	8	15	27
	80	50	78	40

Таблиця 3  Призначення серверів, та деякі настройки для бездротових маршрутизаторів

Варіант	SRV1	SRV2	SRV3	Деякі настройки для бездротових точок доступу
				W1		W2
	Radius, Web	DHCP	DNS	WPA-Enterprize	TKIP-шифрування	WEP	-
	ftp	DNS, Web	Radius	WPA-Personal	TKIP-шифрування	WPA2-Enterprize	AES-шифрування
	DNS	ftp	Radius, Web	WPA2-Personal	AES-шифрування	WPA-Enterprize	TKIP-шифрування
	Web	DHCP, DNS	Radius	WEP	-	WPA2-Enterprize	AES-шифрування
	Radius, Web	DNS	Web	WPA2-Enterprize	AES-шифрування	WPA-Personal	TKIP-шифрування
	Radius	ftp, DNS	ftp, Web	WPA-Enterprize	TKIP-шифрування	WEP	-
	Radius, Web	Web	DNS	WPA2-Enterprize	AES-шифрування	WPA2-Personal	AES-шифрування
	DNS	DHCP, Web	Radius	WPA2-Personal	AES-шифрування	WPA-Enterprize	TKIP-шифрування
	Radius	DNS	DNS	WPA2-Enterprize	AES-шифрування	WPA-Personal	TKIP-шифрування
	DNS	DHCP	Radius, ftp	WEP	-	WPA-Enterprize	TKIP-шифрування
	Radius, Web	DNS	Web	WPA-Enterprize	TKIP-шифрування	WPA2-Personal	AES-шифрування
	ftp, Web	DNS, DHCP	Radius	WPA2-Personal	AES-шифрування	WPA-Enterprize	AES-шифрування

Зміст звіту

1. Короткі теоретичні відомості.

2. Виконання варіанта завдання, що виданий викладачем.

3. Висновки.
