Завдання
1. a. Настройте протокол OSPF на маршрутизаторах R2 R6 мережі, наведеної на рис. 9.34, попередньо виконавши визначення ІР-адрес для кожного її сегменту згідно даних, наведених у табл. 9.16 (маски підмереж повинні бути оптимальними). При цьому для мереж Net 1 Net 9 використайте ІР-адреси мережі 10.0.0.0/8, для мереж Net 10 Net 12 172.16.0.0/16, а для Net 13, Net 14 193.18.24.0/24. Також врахуйте, що:
- маршрутизатор R2 повинен анонсувати лише мережі Net 10 Net 12; - на маршрутизаторі R2 повинен бути прописаний шлях за замовчанням до маршрутизатора R1; - на маршрутизаторі R2 повинен бути прописаний статичний маршрут до Loopback 1, що піднятий на маршрутизаторі R7. Адреса для Loopback 1: 192.168.3.15/24.
b. Настройте аутентифікацію на кожному маршрутизаторі мережі.

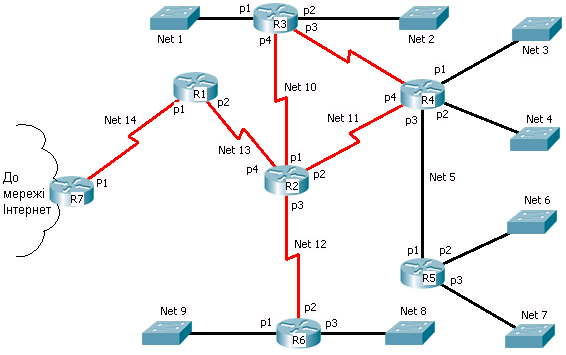

Рисунок 9.34
Структура комп’ютерної мережі завдання
№ 1
Таблиця 9.16 Варіанти до завдання № 1
№ вар. |
Кількість вузлів у мережах |
||||||||
Net 1 |
Net 2 |
Net 3 |
Net 4 |
Net 5 |
Net 6 |
Net 7 |
Net 8 |
Net 9 |
|
1 |
120 |
60 |
16 |
10 |
130 |
60 |
64 |
80 |
70 |
2 |
15 |
85 |
23 |
18 |
128 |
10 |
58 |
20 |
28 |
3 |
125 |
37 |
24 |
12 |
50 |
54 |
30 |
10 |
16 |
4 |
10 |
60 |
50 |
17 |
256 |
40 |
13 |
10 |
100 |
5 |
8 |
4 |
28 |
70 |
120 |
64 |
14 |
6 |
70 |
6 |
6 |
64 |
16 |
32 |
40 |
30 |
14 |
14 |
5 |
7 |
16 |
4 |
100 |
27 |
20 |
40 |
13 |
10 |
8 |
8 |
14 |
20 |
70 |
30 |
28 |
70 |
20 |
14 |
14 |
9 |
36 |
33 |
5 |
9 |
16 |
32 |
8 |
5 |
37 |
10 |
90 |
30 |
8 |
20 |
100 |
27 |
54 |
4 |
40 |
11 |
35 |
12 |
14 |
23 |
60 |
30 |
2 |
16 |
24 |
12 |
78 |
256 |
37 |
15 |
128 |
10 |
58 |
32 |
50 |
13 |
70 |
30 |
40 |
10 |
57 |
33 |
55 |
2 |
28 |
14 |
12 |
125 |
24 |
37 |
115 |
45 |
4 |
10 |
16 |
15 |
17 |
10 |
50 |
60 |
128 |
2 |
16 |
23 |
100 |
16 |
70 |
8 |
28 |
4 |
10 |
50 |
37 |
17 |
70 |
17 |
32 |
6 |
16 |
64 |
125 |
37 |
24 |
12 |
37 |
18 |
27 |
16 |
100 |
4 |
10 |
60 |
50 |
17 |
40 |
19 |
30 |
14 |
70 |
20 |
8 |
4 |
28 |
70 |
24 |
20 |
9 |
36 |
5 |
128 |
6 |
64 |
16 |
32 |
50 |
21 |
20 |
90 |
8 |
30 |
16 |
4 |
100 |
27 |
28 |
22 |
23 |
35 |
14 |
12 |
14 |
20 |
70 |
30 |
16 |
23 |
15 |
78 |
37 |
15 |
36 |
33 |
5 |
9 |
100 |
24 |
10 |
70 |
40 |
30 |
264 |
30 |
8 |
20 |
70 |
25 |
115 |
45 |
4 |
10 |
35 |
12 |
14 |
23 |
5 |
26 |
50 |
2 |
14 |
23 |
78 |
15 |
37 |
15 |
100 |
27 |
10 |
50 |
37 |
17 |
70 |
30 |
40 |
10 |
70 |
28 |
125 |
37 |
24 |
12 |
100 |
28 |
150 |
200 |
5 |
29 |
10 |
60 |
50 |
17 |
60 |
16 |
256 |
128 |
8 |
30 |
8 |
4 |
28 |
70 |
12 |
100 |
200 |
264 |
14 |

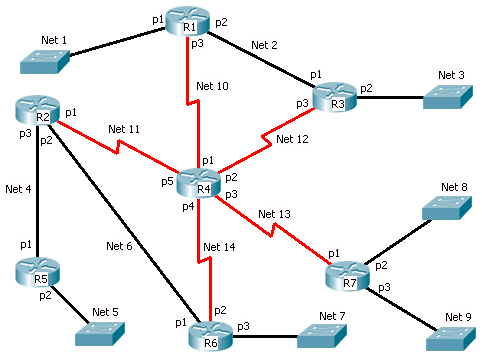

Вкажіть оптимальний маршрут для протоколу OSPF з точки зору маршрутизатора RS до мережі DN (рис. 9.35). Обчисліть значення метрики цього маршруту. Варіанти завдань наведено у табл. 9.17.
Рисунок 9.35
Комп’ютерна мережа для завдання № 2
Таблиця 9.17 Варіанти до завдання № 2
№ вар. |
RS |
DN |
Номер варіанта з |
№ вар. |
RS |
DN |
Номер варіанта з |
|||
табл. 9.18 |
табл. 9.19 |
табл. 9.18 |
табл. 9.19 |
|||||||
1 |
R1 |
Net 7 |
1 |
1 |
16 |
R1 |
Net 7 |
4 |
3 |
|
2 |
R1 |
Net 5 |
2 |
1 |
17 |
R1 |
Net 5 |
5 |
3 |
|
3 |
R1 |
Net 4 |
3 |
1 |
18 |
R1 |
Net 4 |
6 |
3 |
|
4 |
R1 |
Net 8 |
4 |
1 |
19 |
R1 |
Net 8 |
1 |
4 |
|
5 |
R2 |
Net 1 |
5 |
1 |
20 |
R2 |
Net 1 |
2 |
4 |
|
6 |
R2 |
Net 3 |
6 |
1 |
21 |
R2 |
Net 3 |
3 |
4 |
|
7 |
R2 |
Net 7 |
1 |
2 |
22 |
R2 |
Net 7 |
4 |
4 |
|
8 |
R2 |
Net 8 |
2 |
2 |
23 |
R2 |
Net 8 |
5 |
4 |
|
9 |
R2 |
Net 4 |
3 |
2 |
24 |
R2 |
Net 4 |
6 |
4 |
|
10 |
R2 |
Net 8 |
4 |
2 |
25 |
R2 |
Net 8 |
1 |
5 |
|
11 |
R3 |
Net 7 |
5 |
2 |
26 |
R3 |
Net 7 |
2 |
5 |
|
12 |
R3 |
Net 5 |
6 |
2 |
27 |
R3 |
Net 5 |
3 |
5 |
|
13 |
R7 |
Net 1 |
1 |
3 |
28 |
R7 |
Net 1 |
4 |
5 |
|
14 |
R7 |
Net 3 |
2 |
3 |
29 |
R7 |
Net 3 |
5 |
5 |
|
15 |
R7 |
Net 5 |
3 |
3 |
30 |
R7 |
Net 5 |
6 |
5 |
|
Таблиця 9.18 Значення пропускної спроможності послідовних каналів
№ варіанта |
Значення пропускної спроможності мережі (Мбіт/с) |
||||
Net 10 |
Net 11 |
Net 12 |
Net 13 |
Net 14 |
|
1 |
1024 |
128 |
1024 |
1024 |
512 |
2 |
256 |
512 |
1544 |
64 |
128 |
3 |
512 |
1024 |
1544 |
512 |
256 |
4 |
64 |
128 |
512 |
128 |
1024 |
5 |
128 |
64 |
256 |
256 |
64 |
6 |
1024 |
512 |
512 |
1544 |
1024 |
Таблиця 9.19 Значення пропускної спроможності каналів LAN
№ вар. |
Значення пропускної спроможності мережі (Мбіт/с) |
||||||||
Net 1 |
Net 2 |
Net 3 |
Net 4 |
Net 5 |
Net 6 |
Net 7 |
Net 8 |
Net 9 |
|
1 |
100 |
100 |
1000 |
10 |
10 |
100 |
10 |
100 |
100 |
2 |
1000 |
10 |
100 |
100 |
10 |
100 |
10 |
100 |
100 |
3 |
10 |
1000 |
10 |
1000 |
100 |
100 |
100 |
100 |
100 |
4 |
1000 |
100 |
100 |
100 |
1000 |
10 |
1000 |
100 |
100 |
5 |
1000 |
100 |
100 |
100 |
100 |
100 |
1000 |
10 |
100 |
Контрольні питання
Поясніть з якою метою використовується метрика маршрута і на основі яких параметрів вона обчислюється.
Поясніть що таке статична та динамічна маршрутизація.
Назвіть дві основні категорії алгоритмів динамічної маршрутизації. Наведіть приклади протоколів, що використовують дані алгоритми.
Поясніть різницю між внутрішніми і зовнішніми протоколами маршрутизації та наведіть приклади таких протоколів. Наведіть порівняльний аналіз цих видів маршрутизацій.
Наведіть порівняння протоколів динамічної маршрутизації.
Поясніть основні відмінності між алгоритмами маршрутизації DVA та LSA.
Наведіть команди настроювання статичного маршруту та маршруту за замовчанням.
Поясніть яку роль грає маршрут за замовчанням? В яких випадках він використовується?
Наведіть загальну характеристику протоколу OSPF. Які переваги та недоліки протоколу OSPF ви знаєте?
Наведіть термінологію протоколу OSPF.
Поясніть призначення топологічної бази даних та бази даних відносин суміжності протоколу OSPF.
Поясніть для яких типів мереж відбувається вибір маршрутизаторів DR та BDR у протоколі OSPF і яку роль вони виконуть.
На власному прикладі покажіть процес вибору маршрутизаторів DR та BDR.
Охарактеризуйте основні типи пакетів OSPF.
Дайте стислу характеристику станів інтерфейсів OSPF-маршрутизато-рів.
Наведіть основні команди тестування конфігурування протоколу OSPF та поясніть їх призначення.
Зміст звіту
1. Короткі теоретичні відомості.
2. Виконання варіанта завдання, що виданий викладачем.
3. Висновки.
