2 Порядок виконання роботи
Завдання. Ви адміністратор мережі, показаної на рис. Провайдер послуг Internet виділив Вам мережу класу С. Необхідно, використовуючи оптимальні маски змінної довжини сформувати підмережі, та налагодити протокол RIP. (таблиці маршрутизації на кожному маршрутизаторі). Для виконання завдання слід виконати нижченаведені кроки.

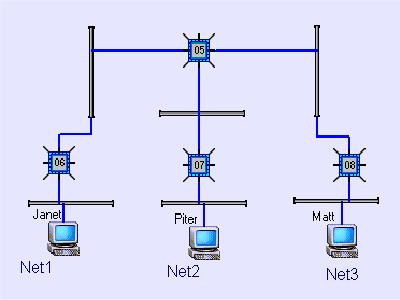

1. Навести у звіті такий рисунок мережі:
2. Виходячи із заданої IP адреси мережі та максимальної кількості комп'ютерів у кожному сегменті (див. варіанти завдань, табл.2 ):
- обрати оптимальні маски для підмереж;
- призначити адреси підмережам;
- призначити адреси комп'ютерам;
- призначити адреси портам маршрутизаторів.
3. На кожному маршрутизаторі наластройте RIP та перевірте його працездатність. Наведіть ці таблиці маршрутизації у звіті.
4. Зробити відповідні висновки.
3 Зміст звіту
1. Короткі теоретичні відомості.
2. Виконання варіанта завдання, що видане викладачем.
3. Відповіді на контрольні питання.
4. Висновки.
4 Контрольні питання
1. Охарактеризуйте призначення та склад таблиці маршрутизації.
2. Наведіть області застосування, переваги та недоліки статичної і динамічної маршрутизації.
3. Наведать означення та критерії вибору маршрутів.
4. Наведіть загальні правила побудови мереж на основі застосування масок змінної довжини.
5. На власних прикладах покажіть, як виконується вибір оптимальних масок змінної довжини в залежності від кількості хостів.
Таблиця 2 варіанти завдань для лабораторної роботи
№ варіанта |
Адреса мережі |
Макс. кількість комп'ютерів у сегменті |
||
Net1 |
Net2 |
Net3 |
||
1 |
194.200.15.0 |
60 |
28 |
28 |
2 |
198.31.128.0 |
120 |
28 |
30 |
3 |
205.141.67.0 |
120 |
50 |
6 |
4 |
197.26.123.0 |
12 |
10 |
58 |
5 |
193.14.95.0 |
50 |
60 |
30 |
6 |
211.66.14.0 |
110 |
35 |
20 |
7 |
193.04.50.0 |
40 |
30 |
14 |
8 |
220.80.15.0 |
20 |
40 |
14 |
9 |
212.110.36.0 |
60 |
60 |
10 |
10 |
197.47.83.0 |
60 |
60 |
30 |
11 |
206.61.44.0 |
100 |
30 |
60 |
12 |
198.40.10.0 |
60 |
30 |
14 |
13 |
222.76.54.0 |
120 |
60 |
14 |
14 |
202.62.23.0 |
12 |
10 |
58 |
15 |
213.14.5.0 |
60 |
30 |
60 |
16 |
211.60.7.0 |
30 |
120 |
60 |
17 |
205.204.5.0 |
14 |
30 |
60 |
18 |
203.100.150.0 |
60 |
120 |
14 |
19 |
212.10.100.0 |
10 |
60 |
60 |
20 |
196.87.105.0 |
60 |
60 |
30 |
21 |
201.56.34.0 |
120 |
30 |
60 |
22 |
195.24.15.0 |
60 |
30 |
14 |
23 |
203.28.115.0 |
120 |
60 |
14 |
24 |
212.110.36.0 |
60 |
60 |
10 |
25 |
218.101.24.0 |
120 |
12 |
12 |
3 Зміст звіту
1. Короткі теоретичні відомості.
2. Виконання варіанта завдання, виданого викладачем.
3. Відповіді на контрольні питання.
4. Висновки.
