Файли конфігурації маршрутизатора та комутатора
Нагадаємо, що файл конфігурації містить команди настройки маршрутизатора (комутатора) та його служб. Розмір цього файлу в більшості випадків становить від кількох сотень до кількох десятків тисяч байтів. Взагалі є два файли конфігурації: робочий (Running Config) зберігається в RAM (його ще називають поточним або діючим). Після перезавантаження робочий файл конфігурації втрачається, оскільки пам’ять RAM залежна від живлення (рис. 3.3); стартовий (Startup Config) зберігається в NVRAM, не залежить від живлення і копіюється в RAM під час запуску системи.

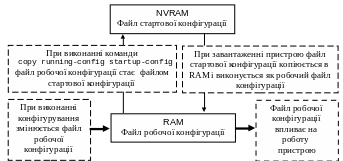

Рисунок 3.3 Файли робочої та стартової конфігурацій
Після будь-яких внесень змін у конфігурацію маршрутизатора (комутатора) ці зміни можна перевірити за допомогою команди show running-config, яка відображає поточну конфігурацію. Якщо при цьому значення змінних неправильні можна виконати одну з таких дій:
використати команди конфігурування з префіксом no;
перезавантажити систему та перезапустити оригінальний файл конфігурації з NVRAM;
cкопіювати резервну копію файла конфігурації з TFTP- сервера;
вилучити файл початкової конфігурації за допомогою команди erase startup-config, перезавантажити маршрутизатор і увійти в режим початкової установки (Setup).
Для збереження конфігураційних змін в NVRAM слід ввести команду
Router# copy running-config startup-config
Доцільно зазначити, що дуже важливо в межах кожної організації (особливо, якщо вона велика) розробити єдиний стандарт для файлів конфігурації. Це дозволить уникнути хаосу, зайвої складності настроювання мережі, зменшити незапланований час простою тощо.
Початкове конфігуравання комутатора
Варто зазначити, що новий комутатор, на відміну від маршрутизатора має стандартну початкову конфігурацію, встановлену виробником. Змінювати конфігурацію комутатора можна через інтерфейс командного рядка, а також Web-інтерфейс з використанням браузера [4].
При першому включенні живлення комутатора в його файлі робочої конфігурації містяться стандартні установки. Комутатор має стандартне ім’я Switch. На консолі та лініях віртуального терміналу (VTY) паролі не встановлені.
За замовчанням порти комутатора встановлені в автоматичний режим, це означає, що вони автоматично визначають режим роботи (дуплексний або напівдуплексний) та швидкість порту.
За замовчанням всі порти комутатора знаходяться в першій віртуальній локальній мережі (virtual LAN, VLAN). Вона вважається стандартною мережею керування (management VLAN). Для відображення інформації про мережі VLAN, визначених на комутаторі, використовується команда show vlan.
Оскільки новий комутатор ще не конфігурувався, в його флеш-каталозі відсутні файл бази даних мереж VLAN (vlan.dat) і файл збереженої конфігурації (config.text). Файл vlan.dat використовується для зберігання інформації про локальні VLAN даного комутатора і комутатор застосовує його для сумісного використання інформації про мережі VLAN з іншими комутаторами. За замовчанням у флэш-каталозі міститься образ IOS (файл з розширенням .bin), файл змінних середовища з ім’ям env_vars і підкаталог з ім’ям html. Для відображення вмісту флэш-каталога використовується команда dir flash:.
У стандартній конфігурації комутатор має один широкомовний домен і може керуватись і конфігуруватись через консольний порт з використанням CLI. У цій конфігурації також встановлено протокол зв’язуючого дерева. При цьому в стандартній конфігурації гарантується найвищий рівень безпеки, оскільки комутатору ще не було призначено IP-адреси.
Н
Switch# delete flash:vlan.dat
Delete filename [vlan.dat]?
Delete flash:vlan.dat?
[confirm]
Switch# erase startup-config
<частина виведення
опущено>
Switch# reload
Приклад 3.2
команди вилучення
поточної конфігурації комутатора
На показано, як вилучити поточну конфігурацію у комутаторах серії Сatalyst 2950.
