Лабораторна робота № 6.

Дослідження фільтрів верхніх частот.

1. Мета роботи:

   1. Вивчення схеми фільтрів верхніх частот, зняття характеристик затухання по частоті.

2. В результаті виконання роботи студент повинен:

   1. Знати схеми фільтрів верхніх частот та принцип їх будови.

   2. Вміти пояснити принцип роботи фільтрів.

2. Прилади та обладнання:

Таблиця 1.

№п/п	Найменування	Тип	Технічні характеристики
1	Генератор	Г3-33, Г3-118А
2	Вольтметр	В3-38А
3	Макет	Лаборат.

Примітка: В таблиці 1. Записати технічні характеристики приладів, використаних при виконанні лабораторної роботи.

2. Завдання.

   1. Зняти частотні характеристики затухання фільтрів верхніх частот.

   2. Побудувати графіки залежностей d = F(f).

2. Порядок виконання роботи:

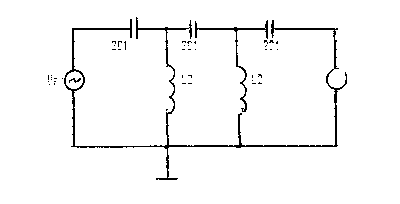

   1. З ібрати схему відповідно до мал. 1.

Мал. 1.

2. Подати на вхід фільтра верхніх частот від генератора U_г = 5В., величину якої контролювати по вольтметрові генератора , та підтримувати незмінною.

3. Характеристику знімати в інтервалі частот від 5 кГц до 35 кГц, змінюючи частоту генератора відповідно з таблицею 2. Результати вимірювань записати в табл. 2.

Таблиця 2.

f, кГц	5	6	7	8	9	10	12	15	20	25	30	35
Uвих.В
d, дБ

4. Характеристику зняти для однієї та двох ланок фільтрів , підключити останню ланку до

R_н = 1 кОм (за допомогою тумблера S1 та S2).

5. За результатами вимірів U_{вих ,} перерахувати напругу в затухання, та побудувати графіки залежностей d = F(f) для однієї та двох ланок.

2. Контрольні питання .

   1. Що називається електричним фільтром ?

   2. Що називається коефіцієнтом передачі, характеристичним опором, частотою зрізу, затуханням ?

   3. Що називається смугою пропускання та смугою затримки фільтра?

2. Звітний матеріал.

   1. Мета роботи.

   2. Прилади та обладнання .

   3. Схеми дослідження.

   4. Таблиці вимірювань.

   5. Графіки частотних характеристик.

   6. Короткі висновки та оцінка результатів вимірювань.

2. Література.

   1. Белоцерковский Г.Б. “Основы радиотехники и антены”, ч.І. ст. 144 – 145 .
