Лабораторна робота № 5.

Дослідження фільтрів нижніх частот.

1. Мета роботи :

   1. Вивчення схеми фільтрів нижніх частот, зняття характеристик затухання по частоті.

2. В результаті виконання роботи студент повинен:

   1. Знати схеми фільтрів нижніх частот та принцип їх будови.

   2. Вміти пояснити принцип роботи фільтрів.

3. Прилади та обладнання:

Таблиця 1.

№п/п	Найменування	Тип	Технічні характеристики
1	Генератор	Г3-33, Г3-118А
2	Вольтметр	В3-38А
3	Макет	Лаборат.

Примітка: В таблиці 1. Записати технічні характеристики приладів, використаних при виконанні лабораторної роботи.

4. Завдання.

   1. Зняти частотні характеристики затухання фільтрів нижніх частот.

   2. Побудувати характеристики залежності d = F(f).

5. П орядок виконання роботи:

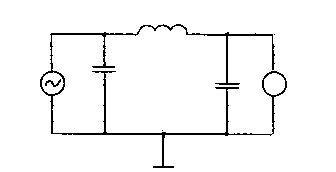

   1. Зібрати схему відповідно до мал 1.

Мал. 1.

2. Подати на вхід фільтра нижніх частот напругу від генератора U_вх. = 10В, величину якої контролювати по вольтметру генератора та підтримувати незмінною

3. Характеристику знімати в інтервалі зміни частоти генератора від 50 Гц до 20 кГц, поки затухання не стане максимальне (напруга мінімальна)

4. Характеристику зняти для однієї та двох ланок фільтрів , підключаючи останню ланку до

R_н = 1кОм (за допомогою тумблера S1 та S2). Частоту змінювати відповідно до таблиці 2. Результати вимірювань занести в таблицю 2.

Таблиця 2.

f, Гц	50	100	500	1000	2000	3000	4000	5000	10000	15000	20000
Uвих.В
d, дБ

5. За результатами вимірів U_вих. перерахувати напругу в затухання та побудувати графіки залежностей d = F(f) для однієї та двох ланок

1. Контрольні питання.

   1. Що називається електричним фільтром ?

   2. Що називається коефіцієнтом передачі, характеристичним опором, частотою зрізу, затуханням ?

   3. Що називається смугою пропускання та смугою затримки фільтра?

2. Звітний матеріал.

   1. Мета роботи.

   2. Прилади та обладнання .

   3. Схеми дослідження.

   4. Таблиці вимірювань.

   5. Графіки частотних характеристик

   6. Короткі висновки та оцінка результатів вимірювань.

8. Література

   1. Белоцерковский Г.Б. “Основы радиотехники и антены”, ч.І. ст. 142 – 144 .
