Лабораторна робота № 4.

Дослідження резонансів у зв`язаних контурах.

1. Мета роботи :

   1. Практичне вивчення першого часткового, другого часткового, повного та складного резонансів у зв`язаних контурах.

2. В результаті виконання роботи студент повинен :

   1. Знати призначення всіх елементів схеми.

   2. Знати, зміною яких параметрів схеми можна одержати, перший, другий, повний та складний резонанси.

   3. Знати значення струмів та напруг в 1-му та 2-му контурі при кожному резонансі.

   4. Вміти пояснити одержані результати та процеси , що відбуваються у зв`язаних контурах.

3. Прилади та обладнання:

Таблиця 1.

№п/п	Найменування	Тип	Технічні характеристикики
1	Генератор	Г4-18А
2	Вольтметр	В3-38
3	Макет	Лаборат.

Примітка: В таблиці 1. Записати технічні характеристики приладів, використаних при виконанні лабораторної роботи.

4. Завдання.

   1. Зняти залежність U₂ = F(f), при К_зв = К_кр (повний резонанс).

   2. Зняти залежність U₂ = F(С1).

   3. Зняти залежність U₂ = F(С2).

   4. Зняти залежність U₂ = F(f), при К_зв>К_кр (складний резонанс).

5. Порядок виконання роботи.

   1. Підготувати прилади для виконання роботи.

   2. Провести попередню підготовку макету до роботи. Для чого необхідно тумблери S1 та S3 поставити в перше положення “0”; П2 = “0”, П3= “100 кОм”. Конденсатор С₁ та С₂ встановити в середнє положення, контурні котушки L₁ та L₂ віддалити на максимальну відстань. В результаті до генератора буде підключений тільки перший контур (мал.1.).

Мал. 1.

3. Повний резонанс :

З мінюючи частоту генератора , необхідно настроїти його в резонанс з власною частотою контура. Потім підключити другий контур , для чого тумблер S3 перевести в положення 2. Повертаючи ручку конденсатора С2, настроїти другий контур в резонанс з частотою настройки першого

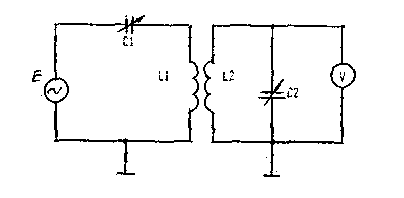

контура . Схема дослідження при цьому буде мати вигляд, показаний на мал.2.

Мал. 2.

Збільшивши зв`язок між контурами до значення К<sub>зв</sub> = К<sub>кр,</sub> зближаючи контурні катушки L1 та L2 між собою до одержання максимального відхилення стрілки вольтметра . Значення зв`язку буде відповідати повному резонансу у зв`язаних контурах. Не змінюючи зв`язку між контурами, зняти залежність напруги на другому контурі U₂ = F(f_г) від частоти генератота. Результати записати в таблицю 2.

4. Перший частковий резонанс.

Зменшивши зв`язок між контурами до К_зв = К_мін . Перевірити настройку контурів на частоту генератора (f_г = f₀₁ = f₀₂). Разстроіти контур, змінивши величину ємності конденсатора С₂ на 20-30 пФ. Зняти залежність U₂ = F(С1). Результати вимірювань занести в таблицю 3.

Таблиця 2.

Повний резонанс	f,кГц
	U2,В
	Uк= Uкрез
Складний резонанс	f,кГц
	U2,В
	Uк= Uкрез

5.5. Другий частковий резонанс :

Настроїти перший та другий контури на частоту генератора при К_зв = К_мін. Розстроїти перший контур , змінивши величину ємності на 20 – 30 пФ. Зняти залежність U₂ = F(С2). Результати вимірювань занести в таблицю 3.

Таблиця 3

№ п\п	С1,С2	Смін		С/4		С/2		3/4С		С мах
1	U2, В
2	U2, В

5.6. Складний резонанс:

Для одержання складного резонансу необхідно виконати один з часткових резонансів п.5.4. або

5. без зняття залежності “U2”. Потім встановити оптимальний зв^,язок К_зв = К_кр та зняти залежність U₂ = F(f2) напруги на другому контурі від частоти генератора.

Результати вимірювань занести в таблицю 2.

5.7. По данних п.5.3. та 5.6. побудувати графіки на міліметровому папері в одній системі координат, по п. 5.4. та 5.5. – в другій.

5.8. По графіках визначити смугу пропускання зв`язаних контурів.

6. Контрольні питання.

   1. Що таке перший частковий резонанс та які умови його отримання?

   2. Що таке другий частковий резонанс та які умови його отримання?

   3. Що таке повний резонанс та які умови його отримання?

   4. Що таке складний резонанс та які умови його отримання?

   5. Що характеризують частоти зв`язку?

7. Звітний матеріал.

   1. Мета роботи.

   2. Прилади та обладнання .

   3. Схеми дослідження.

   4. Таблиці вимірювань.

   5. Графіки та смуги пропускання .

   6. Висновки та оцінка результатів вимірювань.

8. Література.

   1. Белоцерковский Г.Б. “Основы радиотехники и антены”, ч.І. ст. 126 – 135 .
