Лабораторна робота № 8.

Дослідження довгої лінії.

1. Мета роботи:

   1. Дослідити розподіл напруг в довгій лінії при різних навантаженях.

   2. Дослідити розподіл напруг в довгій лінії при різних частотах генератора.

2. В результаті виконання роботи студент повинен:

   1. Знати різницю розподілу напруг та струмів впродовж лінії в режимах ХХ та КЗ.

   2. Знати, як впливає величина активного опору навантаження на розподіл струмів та напруг впродовж лінії.

   3. Знати, як впливає реактивний опір навантаження на розподіл струмів та напруг впродовж лі нії.

   4. Вміти накреслити еквівалентну схему лінії , та розподіл по ній струмів та напруг.

   5. Вміти визначати величину та характер вхідного опору в будь-якому перерізі довгої лінії.

3. Прилади та обладнання:

Таблиця 1.

№п/п	Найменування	Тип	Технічні характеристики
1	Генератор	Г4-18А
2	Вольтметр	В3-38А
3	Макет	Лаборат.

Примітка: В таблиці 1. Записати технічні характеристики приладів, використаних при виконанні лабораторної роботи.

4. Завдання.

   1. Зняти залежність U_вих = F(l), при різних видах навантаженняю.

   2. Зняти залежність U_вих = F(l), при R_н = ∞, та f_ген =2f_л.

   3. Побудувати графіки залежностей U_вих = F(l).

5. Порядок виконання роботи:

   1. Підготувати прилади до роботи.

   2. Встановити частоту генератора f_ген = f_л = 1…1,1 МГц.

   3. Встановити вихідну напругу генератора U_ген = 1В.

   4. Підключити вихід генератора (гніздо “0,1 – 1 V”) до входу макету (клеми Х1 та Х2).

   5. Підключити вольтметр до виходу макета (клеми Х3, Х4).

   6. Зняти залежність U_вих = F(l), при R_н = ∞, для чого:

      1. Перемикач S1 поставити в положення 11 (крайнє праве).

      2. Перемикач S2 поставити в положення 1 (крайнє ліве).

      3. Змінюючи положення перемикача S1 вліво, записати показання вольтметра (мінімуми та максимуми) в усіх положеннях перемикача. Дані занести до табл.2.

   7. Зняти залежність U_вих = F(l), при R_н = 0 , для чого перемикач S2 вправо на одне положення . Змінюючи положення перемикача S1 з 11 до 1 , записати показання вольтметра у таблицю 2.

   8. Зняти залежність U_вих = F(l), при R_н = ∞; R_н >ρ; R_н < ρ; (положення перемикача відповідно 3,4,5). Змінюючи положення перемикача S1 з 11 до 1, записати показання вольтметра у таблицю 2.

   9. Зняти залежність U_вих = F(l), при Z_н = Х_с по вищеприведеній методиці (S2 в положення 6), данні занести в таблицю 2.

   10. Зняти залежність U_вих = F(l), при R_н = , та f_ген =2f_л. Для цього перемикач S2 поставити в крайне ліве положення, встановити на генераторі частоту f_ген =2f_л. Змінюючи положення перемикача S1 з 11 до 1, записати показання вольтметра у таблицю 3.

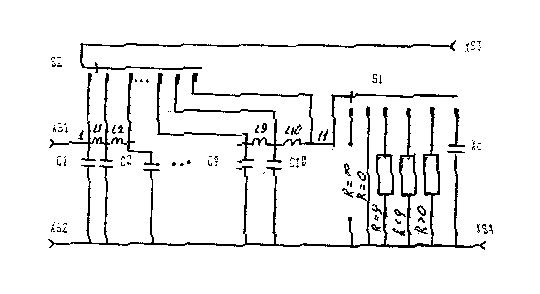

Е лектрична схема макета.

Мал. 1.

Таблиця 2.

Вид навант	1	2	3	4	5	6	7	8	9	10	11
Rн= (ХХ)
Rн= 0 (КЗ)
Rн = ρ
Rн > ρ
Rн < ρ
Zн = Хс

Таблиця 3.

S1\S2
Rн= (ХХ)

11. За данними пунктів 5.6. – 5.9.побудувати графіки залежностей U_вих = F(l).

12. За данними пункту 5.10. побудувати графік залежностей U_вих = F(l)/

6. Контрольні питання/

6.1. Яка лінія передачі вважається довгою?

1. Які бувають режими роботи довгої лінії?

2. Яка залежність струмів та напруг в лінії від навантаження?

3. Що таке КСХ та КБХ ?

6. Звітний матеріал.

   1. Мета роботи.

   2. Прилади та обладнання.

   3. Схеми дослідження.

   4. Таблиці вимірювань.

   5. Графіки залежностей U_вих = F(l).

   6. Короткі висновки та оцінка результатів вимірювань.

6. Література.

   1. Белоцерковский Г.Б. “Основы радиотехники и антены”, ч.І. ст. 233 – 274 .

   2. Шинаков Ю.С. “Основи радіотехніки”.
