МIНIСТЕРСТВО ОСВIТИ І НАУКИ УКРАIНИ

ХАРКIВСЬКИЙ ГIДРОМЕТЕОРОЛОГIЧНИЙ ТЕХНIКУМ

А.М. ДЕРЕВ`ЯНКО

Розглянуто та схвалено ЗАТВЕРДЖЕНО

цикловою комiсiєю Заст. директора з НВР

електрорадiотехнiчних дисциплiн

Протокол № ____ вiд "___"________ 2004 р.

Голова комiсiї

_____________________ В.М.Сiнчук

МЕТОДИЧНI ВКАЗIВКИ

для виконання лабораторних робiт по предмету

«ОСНОВИ РАДІОТЕХНІКИ

ТА АНТЕНИ»

Спецiальнiсть: Експлуатацiя метеорологiчних

радiолокацiйних станцiй

Шифр: 5.070608

Харкiв - 2004

Перелік лабораторних робіт.

1.	Ознайомлення з конструкцією та підготовка до роботи високочастотного генератора сигналів та електронного вольтметра.	3
2.	Ознайомлення з конструкцією та підготовка до роботи низькочастотного генератора.	7
3.	Дослідження послідовного коливального контура.	9
4.	Дослідження паралельного коливального контура.	12
5.	Дослідження впливу коефіцієнта зв`язку на форму резонансної кривої зв`язаних контурів.	15
6.	Дослідження резонансів у зв`язаних контурах.	17
7.	Дослідження фільтрів нижніх частот.	19
8.	Дослідження фільтрів верхніх частот.	21
9.	Дослідження фільтрів зосередженої селекції.	22
10.	Дослідження довгої лінії.	23
11.	Зняття діаграми направленості симетричного вібратора.	25
12.	Зняття діаграми направленості рупорної антени.	27

Практична робота № 1.

Ознайомлення з конструкцією та підготовка до роботи високочастотного генератора сигналів та електронного вольтметра.

1. Мета роботи :

   1. Вивчити конструкцію та призначення органів нерування високочастотного генератора та електронного вольтметра.

   2. Ознайомитись з послідовністю підготовки приладів до роботи.

2. У результаті проведеної роботи студент повинен:

   1. Знати конструкцію та призначення органів управління ВЧ генератора та електронного вольтметра.

   2. Знати основні технічні характеристики приладів.

   3. Вміти користуватись ВЧ генератором.

   4. Вміти використовувати електронний вольтметр для вимірювання напруги.

3. Прилади та обладнання:

Таблиця 1

Найменування	Тип	Технічні характеристики
Генератор	Г4-18А
Вольтметр	В3-38А

Примітка: В таблиці 1. записати технічні характеристики приладів, використаних при виконанні практичної роботи.

4. Завдання:

   1. Вивчити короткий опис приладів .

   2. Вивчити розміщення та призначення основних органів управління приладів.

   3. Провести включення приладів у мережу та освоїти основні операції по їх використанню.

   4. Виміряти вихідну напругу генератора за допомогою вольтметра.

5. Теоретична частина.

Для дослідження будь-якого радіотехнічного ланцюга або пристрою необхідно мати вимірювальні прилади, які дозволяють вивчити процеси , що відбуваються у ланцюзі. При цьому на вхід ланцюга впливають заданим електричним сигналом та оцінюють ефект цього впливу на виході ланцюга.

В першу чергу необхідні генератори гармонічних коливань високої частоти, котрі називаються генераторами стандартних сигналів (ГСС). Для кількісної оцінки напруги на виході радіотехнічних ланцюгів , як правило, використовують електронні вольтметри.

6. Порядок виконання роботи:

   1. Основні технічні характеристики генераторів синусоідальних сигналів Г4-18А;

Діапазон частот від 100 кГц до 35 МГц перекривається шістьма піддіапазонами:

• перший від 100 кГц до 300 кГц

• другий від 300 кГц до 1 МГц

• третій від 1 МГц до 3,0 МГц

• четвертий від 3,0 МГц до 10,0 МГц

• п^,ятий від 10,0 МГц до 20,0 МГц

• шостий від 20,0 МГц до 35,0 МГц

Генератор забезпечує такі режими роботи:

• неперервна генерація (НГ)

• внутрішня амплітудна модуляція синусоідальною напругою з частотами 1000Гц та 400Гц

• зовнішня амплітудна модуляція синусоідальною напругою з частотою від 50 Гц до 15кГц

Напруга:

• на виході гнізда “μV”, калібрована від 0,1 мкВ до 0,1 В

• на виході гнізда “0,1 – 1,0 V” – некалібрована від 0,1 до 1В

• нерегульована в режимі “НГ”-2В

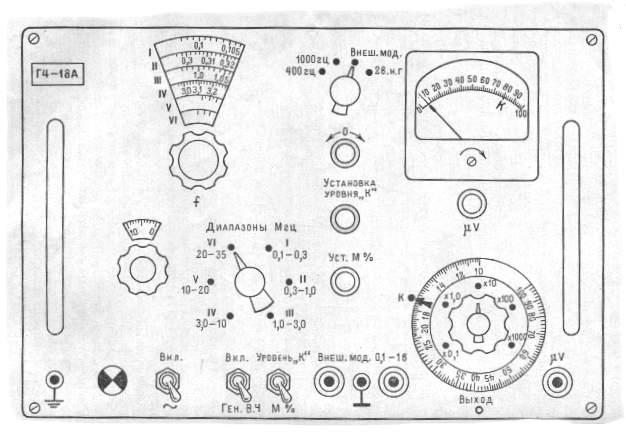

П охибка встановлення частоти – 1%. Лицьова панель генератора має вид: Мал. 1.

2. П ідготувати генератор до роботи, для чого:

• з`єднати за допомогою провідника клеми “ ___ ” заземлення на генераторі з такою ж на лабороторному столі

• ручки “Установка уровня К”, “Уст М%” повернути вліво до упору

• візир “μv” за допомогою ручки “μv”(зверху) поставити в крайне ліве положення

• вимикач живлення і вимикач “Ген.В.Ч.” поставити в нижнє положення

• вимикач живлення поставити в положення “Вкл.”, при цьому засвітиться сигнальна лампочка

• прилад пргріти не менш 5 хвилин

• встановити вимикач роду роботи в положення “Внеш.мод.”

• поставити тумблер “Уровень - К” – “М%” в положення “Уровень К”

• ручкою “Уст.нуля” встановити стрілку вимірювача на “0”

• включити тумблер “Ген.Вч.”

• встановити перемикач “Диапазоны МГц” в потрібне положення, встановити потрібне значення частоти по відповідній шкалі та плавно відрегулювати ручкою з ноніусними поділками

• поворотом ручки “Уст. уровня К” встановити ручку вимірювача на риску “К”

• поворотом ручок дільника та візира “μv” сумістити потрібну поділку на лімбі з рискою візиру

• вставити в гніздо “μv” штекер з кабелем та дільником на кінці

• підключити досліджувальну схему до потрібного зажиму на виносному дільнику

• маніпулюючи ручками атенюаторів та ручкою “μv”, а також використовуючи потрібний зажим виносного дільника на кінці кабелю, можна отримати потрібну величину вихідної напруги в межах від 0,1 мкВ до 1,0 В

Наприклад : Схема підключена до зажиму “0,1” на виносному дільнику, декадний атенюатор

в положенні “х10”, риска візиру “μv” сумісна з поділкою “12” лімба атенюатора ,

напруга на зажимах виносного дільника складає 10х12х0,1 = 12 (мкВ)

• для отримання напруги 0,1 В в приладі використовується гніздо “0,1 – 1 В”. Напруга з цього гнізда виводиться звичайним кабелем і є некаліброваною , тому для її визначення використовують зовнішний вольтметр

• для роботи генератора в режимі внутрішньої амплітудної модуляції перемикач роду роботи встановлюється в положення “400” або “1000 Гц” тумблер “Уровень К” – “М%” – в положення “М%” і за допомогою ручки “Уст.М%” на стрілочному вимірювачі встановлюють потрібний процент глибини модуляції в межах 10 – 95 %

• для роботи генератора в режимі зовнішньої амплітудної модуляції перемикач роду роботи встановити в положення “Внешн. мод”, а на гніздо “Внешн. мод” подати напругу від модулюючого генератора, при цьому зміна вихідної напруги генератора буде викликати зміну глибини модуляції

• для отримання сигналу більш 1В перемикач роду роботи поставити в положення “2v НГ” і напруга знімається з гнізда “0,1-1В”

Отримання такої напруги можливо тільки в режимі неперервної генерації

• після закінчення роботи всі ручки управління потрібно привести у вихідне положення , а тумблери “Ген.ВЧ” та “ВКЛ” поставити в нижне положення.

Мілівольтметр В3 – 38А:

• діапазон вимірювання приладом напруг від 100 мкВ до 300 В

перекривається піддіапазонами з верхніми межами 1,3,10,30,100,300 мВ

1,3,10,30,100,300В.

• прилад вимірює напругу в діапазоні частот від 20 Гц до 5 МГц

• основна похибка приладу виражена в процентах від верхньої межі встановленого піддіапазону вимірювання ,не більше ±2,5%

• час встановлення робочого режиму 15 хвилин

• час встановлення показання приладу не перевишує 4 секунд.

1. П ідготувати вольтметр до роботи, для чого: Мал. 2. - встановити перемикач піддіапазонів в положення 300В;

• встановити кнопку “Сеть” у включене положення, при цьому повинен світитися індикатор включення живлення

• прогріти прилад впродовж 15 хвилин

• вимірюванна напруга подається на вхідну розетку за допомогою вимірювального кабелю

• для визначення межі поділки необхідно межу встановленого піддіапазону розділити на кількість поділок на шкалі

• для визначення показання приладу необхідно ціну поділки помножити на кількість поділок , на яку вказує стрілка вимірювача.

4. Перевірити значення напруги на виході генератора, для чого :

   1. Зібрати схему дослідження (Мал. 3.).

Г4 –18А

“0,1 – 1,0v”

В3 –38А

Мал 3.

6.4.2. Встановити перемикач основного атенюатора на генераторі в положення, при якому цифра “100” суміститься з рискою “К” (при цьому на виході генератора напруга становить 1В)

6.4.3. Провести вимірювання напруги на середині кожного піддіапазону генератора. Результати вимірювань занести до таблиці 2.

Таблиця 2.

fген. , МГц	0,2	0,65	2,0	6,5	15	27
Uвих., В

6.4.4.Встановити в шкалі генератора частоту 200 кГц і перемикаючи ступенями атенюатор, провести вимірювання напруги на всіх дев`яти позиціях.

Таблиця 3.

Uвих.ген., В
Uвим, В

7. Контрольні питання.

1. Який частотний діапазон генератора ?

2. В якому частотному діапазоні працює вольтметр?

3. Як встановити на основному гнізді генератора “0,1 – 1,0 V” напругу 1В; 0,5В; 0,1В ?

4. Як встановити необхідну частоту на генераторі?

5. Як визначити ціну поділки шкали на вольтметрі?

8. Звітний матеріал.

1. Технічні характеристики приладів.

2. Малюнки лицьових панелей приладів.

3. Таблиці результатів вимірювань.

4. Короткі висновки по роботі.

8. Література.

   1. Технічний паспорт генератора.

   2. Технічний паспорт вольтметра

   3. Роговенко С.С.”Радиоизмерительные приборы” , Минск “Вышэйшая школа”, стр. 237-260.
