Исходные данные к задаче 2
Таблица 2
№ п/п |
Исходные данные |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
1 |
Модель крана |
КБ-302 |
КБ- 100.3 |
КБ- 308А-2 |
КБ-403 |
КБ-503А |
КБ-602 |
КБ- 674А |
КБ- 674А-3 |
КБ- 674А-4 |
КБ- 674А-10 |
2 |
α, град |
1,5 |
1,3 |
1,35 |
1,42 |
1,25 |
1,45 |
1,25 |
1,3 |
1,4 |
1,35 |
3 |
Вес наибольшего рабочего груза Q, H |
512000,0 |
844000,0 |
848000,0 |
805000,0 |
1450000,0 |
1870000,0 |
2110000,0 |
2290000,0 |
2484000,0 |
2228000,0 |
4 |
Вес крана G, Н |
50000,0 |
51000,0 |
60000,0 |
80000,0 |
120000,0 |
20000,0 |
25000,0 |
135000,0 |
135000,0 |
50000,0 |
5 |
V, м/с |
0,21 |
0,4 |
0,8 |
0,37 |
0,5 |
0,3 |
0,4 |
0,7 |
0,8 |
1,0 |
6 |
n, мин-1 |
0,6 |
0,7 |
0,77 |
0,6 |
0,8 |
0,7 |
0,6 |
0,6 |
0,6 |
0,6 |
7 |
t, c |
5 |
7 |
6 |
4 |
8 |
10 |
12 |
13 |
14 |
15 |
8 |
W, Н |
1000,0 |
1500,0 |
1400,0 |
1680,0 |
1800,0 |
2400,0 |
2700,0 |
3050,0 |
3420,0 |
2000,0 |
9 |
W1, Н |
500,0 |
750,0 |
725,0 |
850,0 |
920,0 |
1340,0 |
1310,0 |
1540,0 |
1710,0 |
1020,0 |
10 |
ρ, м |
10 |
20 |
16 |
25 |
30 |
36 |
23 |
29 |
40 |
24 |
11 |
ρ1, м |
21 |
40 |
30,8 |
50 |
60 |
72 |
46 |
59 |
80 |
47 |
12 |
h1, м |
21 |
40 |
30,8 |
50 |
60 |
72 |
46 |
59 |
80 |
47 |
14 |
h, м |
10 |
20 |
16 |
25 |
30 |
36 |
23 |
29 |
40 |
24 |
15 |
H, м |
20,8 |
39,7 |
30,6 |
49,8 |
59,7 |
71,7 |
45,8 |
58,7 |
79,7 |
46,7 |
16 |
а, м |
20 |
25 |
25 |
20 |
30 |
20 |
10 |
20 |
25 |
66 |
17 |
в, м |
2,0 |
2,25 |
3,0 |
3,0 |
4,0 |
4,0 |
3,25 |
3,25 |
3,25 |
3,25 |
18 |
с, м |
0,3 |
0,32 |
0,42 |
0,42 |
0,57 |
0,57 |
0,46 |
0,47 |
0,45 |
0,48 |
19 |
K1доп |
1,2 |
1,15 |
1,37 |
1,54 |
1,43 |
1,19 |
1,95 |
1,97 |
1,87 |
1,94 |
|
|
Аксенов |
Выстребова |
Ярославцев |
Николаева |
|
|
|
|
|
|

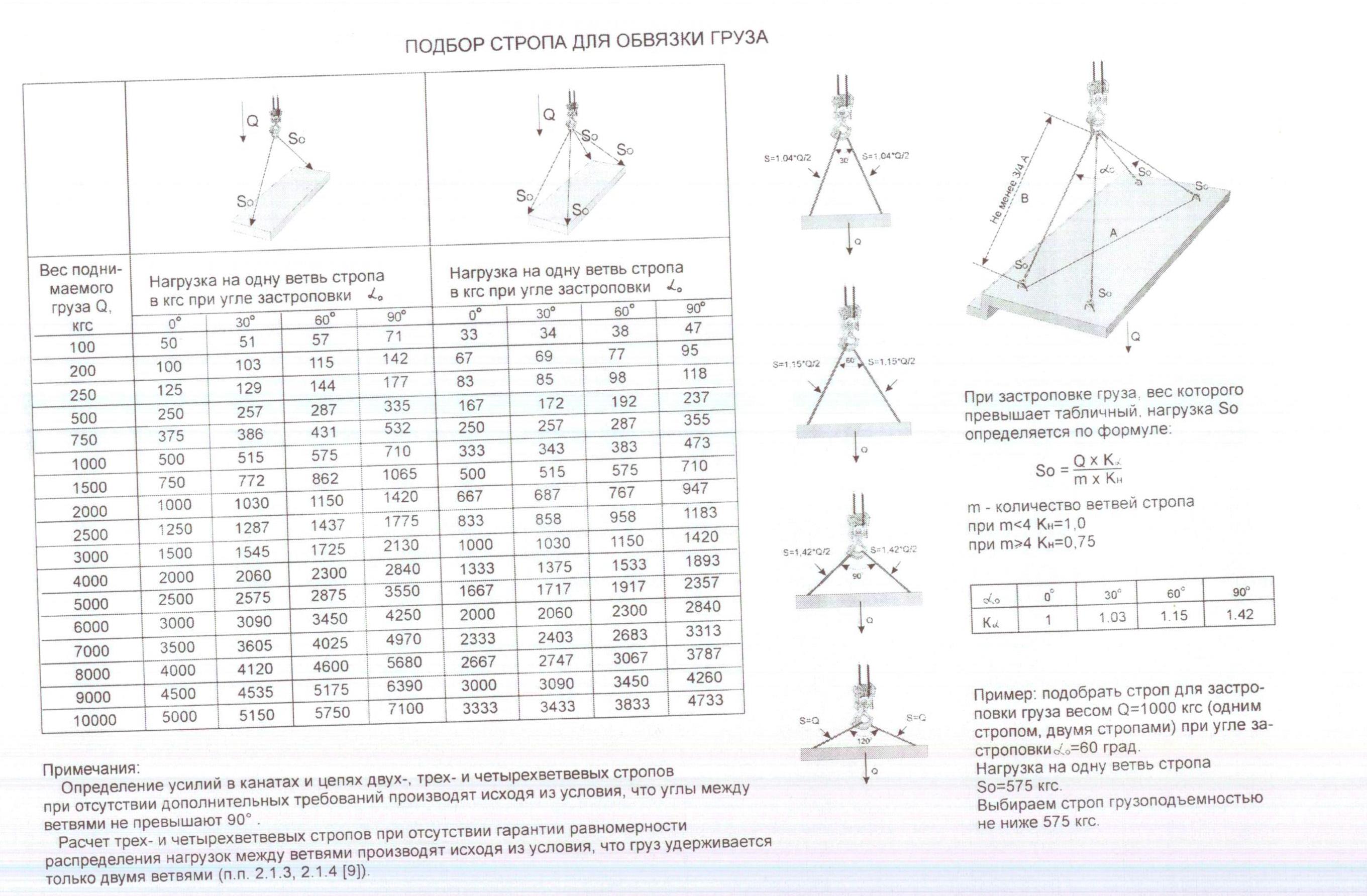

Приложение 2

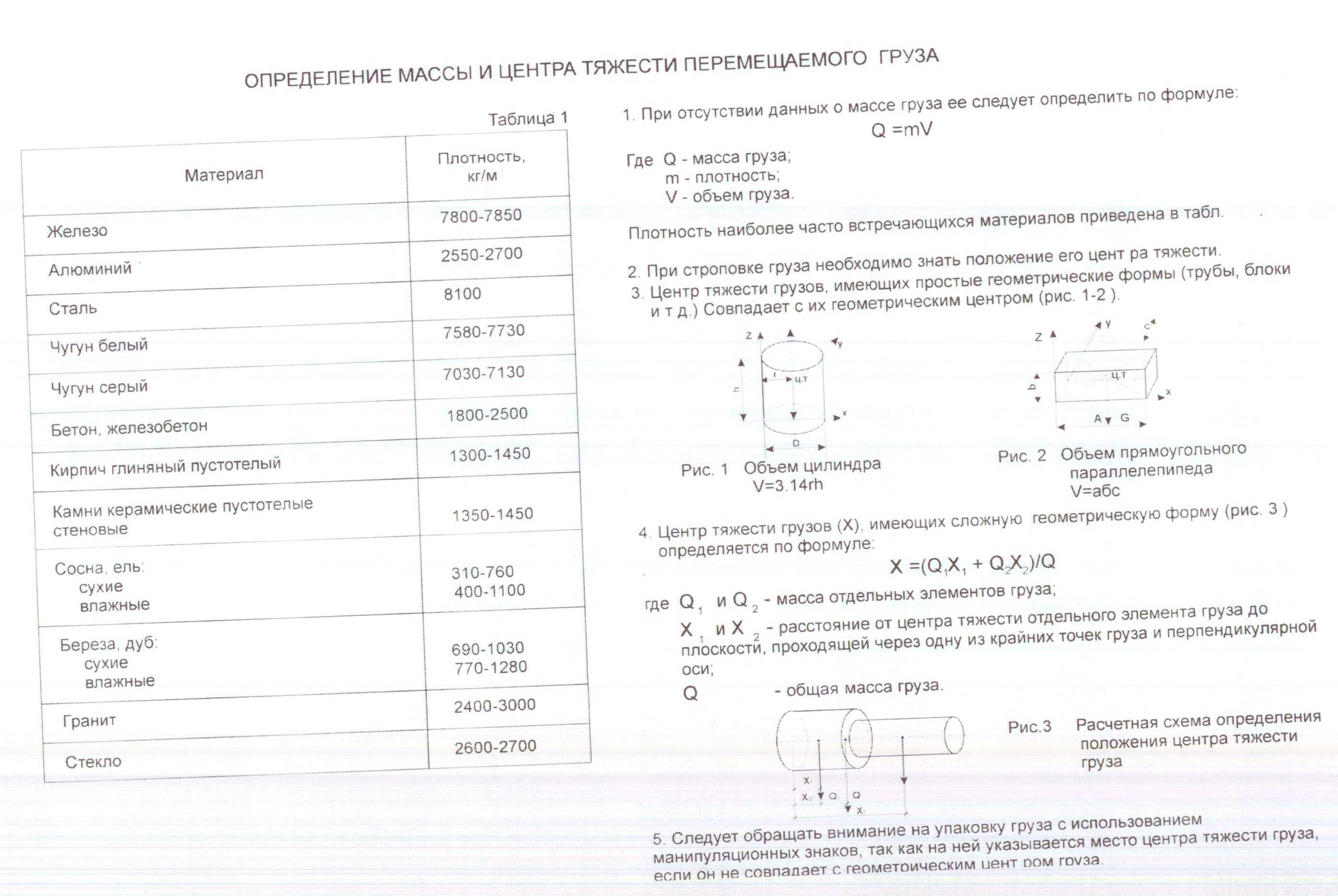

Приложение
3
Приложение 4
Пример расчета
ОЦЕНКА УСТОЙЧИВОСТИ БАШЕННОГО КРАНА КБ-405.1
1. Проверить грузовую устойчивость крана с учетом дополнительных нагрузок и уклона пути при подъеме груза весом Q=32000 Н и определить максимальный вес (Qmax) возможного поднимаемого груза на данном вылете крюка (рис.6).
