Урок 6. Практическое занятие №2. Расчет количества тракторов для перетаскивания оборудования. Составление схем размещения транспортных единиц.

Число тракторов зависит от массы блоков, уклонов местности, со­стояния грунта и способов транспортировки. Необходимое число тракторов определяют из условия пере­мещения груза по наклонной плоскости с углом наклона, соот­ветствующим максимальному уклону местности на трассе, по формуле

К— поправочный коэффициент, учитывающий дополнительное со­противление движению, которое зависит от плотности и влаж­ности грунта. Этот коэффициент в расчете принимают равный 1,3—1,4, а при транспортировке блоков на колесных или гусе­ничных средствах по твердому и ровному грунту—равным 1,0;

К₁ — коэффициент неравномерности работы тракторов прини­мают равным 1,2—1,3 в зависимости от их числа.

 — коэффициент трения качения или скольжения, за­висящий от способов транс­портировки. Коэффициент трения скольжения при движении стальных саней по твердому грунту принимают 0,4—0,5, а по снегу или льду — 0,02—0,04. Коэффициент трения качения принимают 0,1—0,06.

N — мощность двигателя трактора, кВт;

—к. п. д. пере­дач от двигателя до движителя (гусениц) — принимается 0,7— 0,8;

 — скорость движения трактора, м/с. Поскольку вышки и блоки транспортируют в основном на первой и второй скоростях, не превышающих 5 км/ч, то для тракторов марки Т-100М скорость движения принимают 0,65—1,05 м/с.

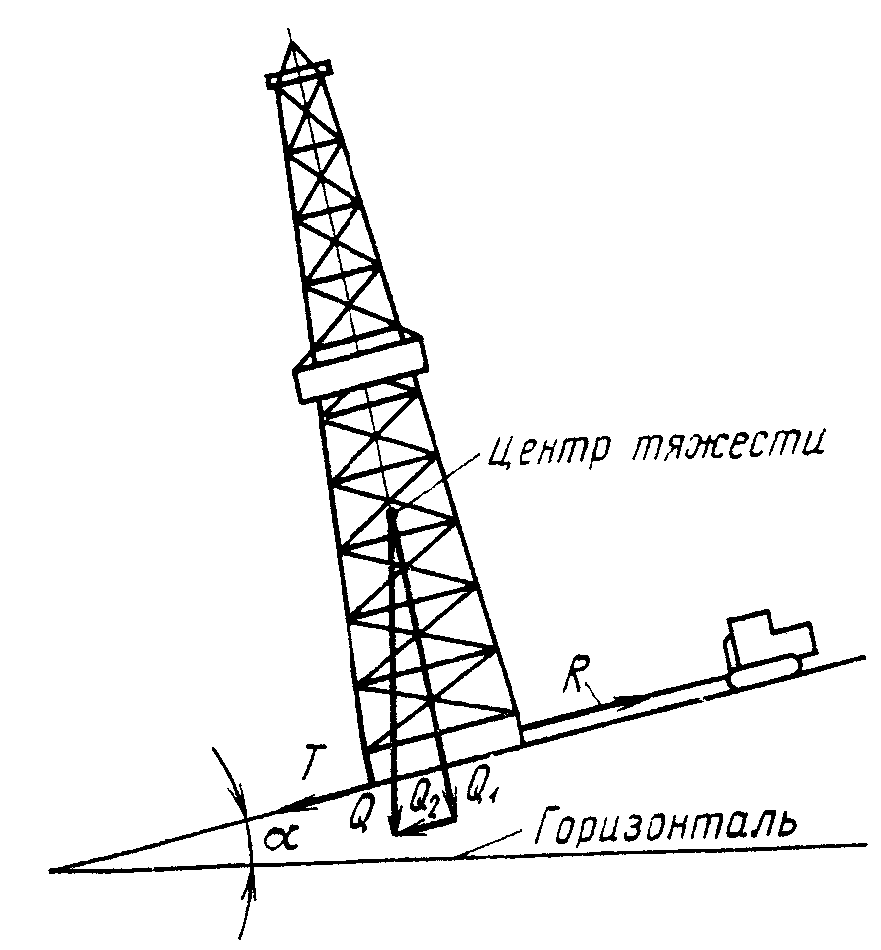

Рис. 1. Схема действия сил при транспортировке вышки по местности с уклоном.

Литература

1. Авербух Б.А., Калашников Н. В., Кершенбаум Я.М., Протасов В. Н. Ремонт и монтаж бурового и нефтепромыс­лового оборудования. М., Недра, 1976.

2. Бухаленко Е. И., Абдулаев Ю.Г. Монтаж, обслужи­вание и ремонт нефтепромыслового оборудования. М., Нед­ра, 1985.

3. Денисов П.Г. Сооружение буровых. М., Недра, 1989

4. Колчерин В. Г., Колесников И.В., Копылов В.С., Баренбойм Ю.Л. Новое поколение буровых установок Волгоградского завода в Западной Сибири. ГУП ХМАО Сургутская типография, 2000

5. Колчерин В. Г., Плешков П. П. Кустовые буровые установки с регулируемым приводом. М. Недра, 1995.

6. Колчерин В. Г., Султанов Б. З., Шварев А. А., Крист М. О. Сооружения и оборудование для кустового бурения скважин. М. Недра, 1992.

7. Колчерин В.Г., Ильиных А.И., Грамолин В.Н. Новое поколение буровых установок завода «Уралмаш» в Западной Сибири. Справочное пособие. - Сургут: Рекламно-издательский информационный центр «Нефть Приобья», 2002

8. Куцын П.В. Вышкомонтажник. М., Недра, 1981

9. Молоканов Ю.К., Харас З.Б. Монтаж аппаратов и оборудования для нефтяной и газовой промышленности. М., Недра, 1982

10. Палашкин Е, А, Справочник механика по глубокому бурению. М. Недра, 1981.

11. Раабен А. А., Шевалдин П. Е., Максутов Н. Х. Ремонт и монтаж нефтепромыслового оборудования. М. Недра, 1989.

12. Скрыпник С.Г. Сооружение буровых на суше. М., Недра, 1991

13. Тыркин Б.А., Шумаков В.В. Монтаж компрессоров, насосов и вентиляторов. М., Высшая школа, 1985

14. Шейнгольд Е.М., Нечаев Л.Н. Технология ремонта и монтажа промышленного оборудования. Л., Машиностроение, 1973
