Електрорадіовимірювальні пристрої

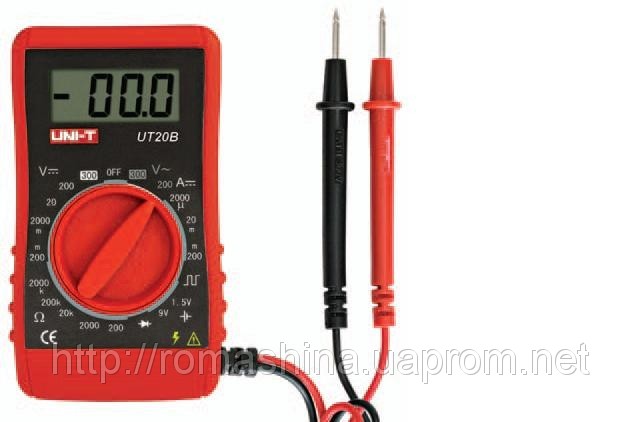

Мультиметр - це комбінований вимірювальний прилад, призначений для виміру декількох електричних величин. У наймінімальнішому наборі - це набір величин могли вимірювати найперші мультиметры, завдяки чому в Росії вони спочатку називалися АВОметры (Амперо-Вольт-Ом-метр в скороченому варіанті). Проте сьогодні ці прилади дозволяють проводити значно більше кількість вимірів і в такій мінімальній "комплектації" практично не зустрічаються. Сучасні мультиметры можуть бути як невеликим переносним компактним приладом, так і складним стаціонарним пристроєм з множиною функцій.

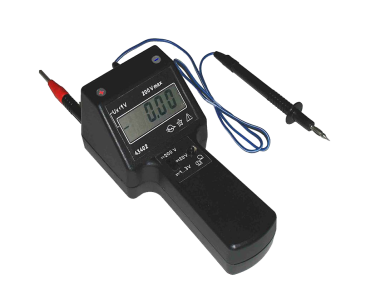

Вольтметр - це прилад, призначений для виміру напруги або е лектрорушійної сили в електричних ланцюгах. Він підключається до ланцюга паралельно навантаженню або джерелу електроенергії. Найпершим вольтметром у світі був так званий "покажчик електричної сили", створений російським фізиком Г. В. Рихманом. Принцип дії цього "покажчика" застосовується в сучасних електростатичних вольтметрах.

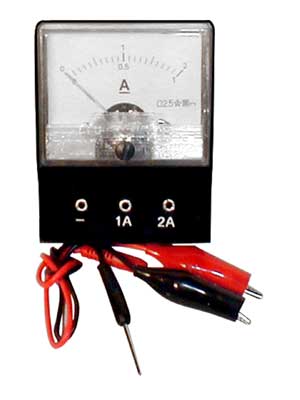

Амперметр - прилад електровимірювання, призначений для вимірів сили с труму. Основна одиниця виміру приладу - ампер. Шкала амперметра градуюється в кілоамперах, амперах, міліамперах або мікроамперах виходячи з межами виміру приладу. У електричному ланцюзі амперметр підключається послідовно з ділянкою ланцюга, в якій вимірюють силу струму. Для того, щоб збільшити межі вимірів амперметра використовують трансформатори або шунти. Виходячи з призначення, розрізняють: амперметри щитові, амперметри лабораторні. Виходячи з класу точності, амперметри діляться на: амперметри з високим класом точності, амперметри з середнім класом точності, амперметри з низьким класом точності. Цей розділ каталогу представляє амперметри лабораторні.

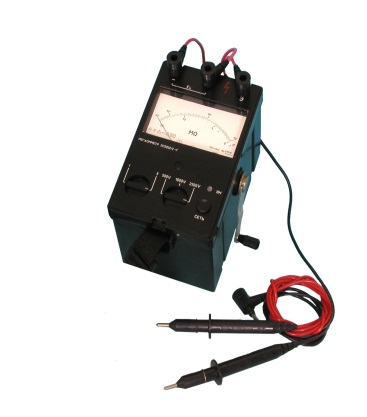

М егометр і мегомметри усіх марок. Мегаомметр, або вимірник опору ізоляції - прилад електровимірювання, призначений для обчислень великого значення опору. Ця група приладів використовується для визначення і виміру ізоляції в роз'ємах, електричних дротах і обмотках електричних машин, двигунах генераторів, трансформаторах, кабелях.

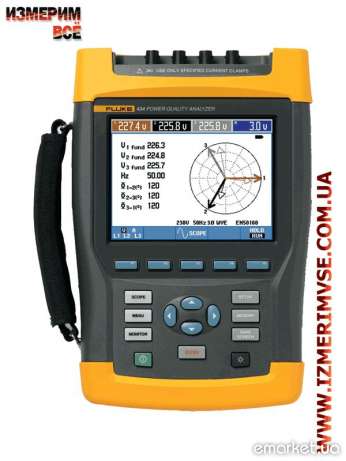

А налізатор якості електроенергії - прилад електровимірювання, призначений для вимірів, передачі і обробки електроенергетичних параметрів з метою кількісного і якісного аналізу електричних ланцюгів.

Ватметр лабораторний - це прилад електровимірювання, призначений для обчислення потужності електромагнітного сигналу або електричного струму. Виходячи з методу фукционального перетворення інформації про виміри і виведення даних операторові лабораторні ватметри діляться на декілька основних видів. Цифровий і аналоговий ватметр. Сьогодні розрізняють радіочастотні, портативні, щитові і лабораторні ватметри. Цей розділ каталогу представляє моделі з високим класом точності. Каталог представляє прилади різних торговельних марок.

Аналізатор сигналів - радіовимірювальний прилад, п ризначений для користувачів, які зайняті обслуговуванням, установкою виробництвом і розробкою радіосистем.

Вимірювач потужності - ватметр - радіовимірювальний прилад, призначений для обчислення потужності електромагнітного сигналу або електричного струму.

Пробійна установка - радіовимірювальний прилад, призначений для випробувань міцності в електричних ізоляціях із змінною і постійною напругою.

Частотомір - вимірювальний прилад, здатний визначити частоту пері одичного процесу. Ці прилади застосовуються для обчислення частот в гармонійних складових сигналу спектру. До групи радіовимірювальних приладів відносяться електронно-рахункові, конденсаторні,

гетеродинні і резонансні частотоміри.

Генератори ВЧ

Вимірювальні генератори високочастотних сигналів дозволяють воспроизведить електромагнітний синусоїдальний сигнал високої частоти. Ці прилади застосовуються для налаштування і перевірки каналів зв'язку і радіоелектронних пристроїв, а також при калібруванні і перевірці засобів вимірів. Вимірювальні генератори високочастотних сигналів можна застосовувати і для інших цілей.

Генератори НЧ

Вимірювальний генератор низькочастотних сигналів дозволяє відтворювати електромагнітний синусоїдальний сигнал низької частоти. Вимірювальний генератор низькочастотних сигналів застосовується для налаштування і перевірки каналів зв'язку і радіоелектронних пристроїв, а також при калібруванні і перевірці засобів вимірів. Вимірювальний генератор низькочастотних сигналів можна застосовувати і для інших цілей.

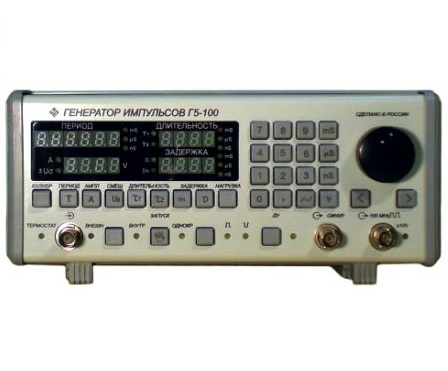

Генератор імпульсів - радіовимірювальний прилад, який дозволяє відтворити електромагнітний сигнал імпульсної форми. Г енератори імпульсів різних типів застосовуються для налаштування і перевірки каналів зв'язку і радіоелектронних пристроїв, а також при калібруванні і перевірці засобів вимірів. Є і деякі інші цілі для яких можуть застосовуватися ці пристрої.

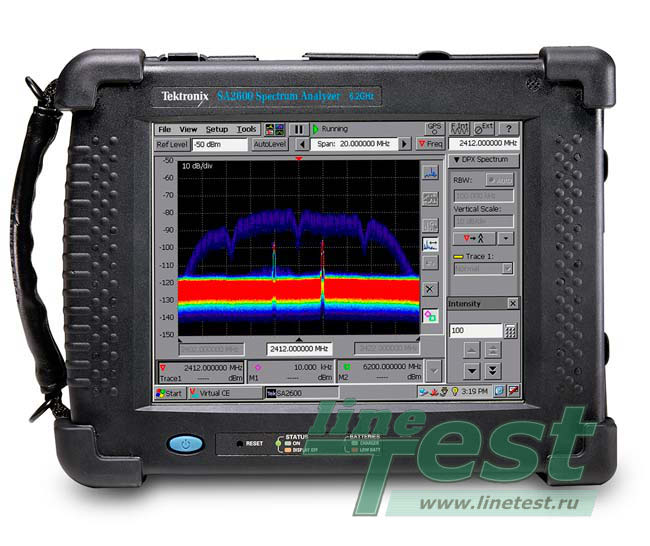

А налізатор спектру - прилад, який відноситися до виду радіовимірювальної техніки. Основне призначення приладу полягає у вимірі і спостереженні за відносним розподілом енергії під час електричних коливань в частотній смузі.

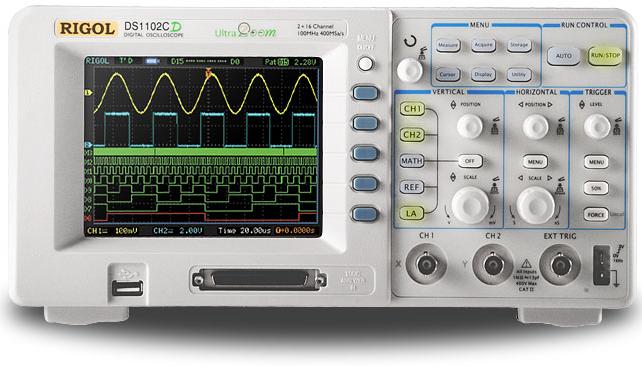

Осцилограф - прилад для спостереження функціонального зв'язку межу двома або більш величинами, а також для виміру їх різних параметрів. Г рафічне відображення цього зв'язку демонструється на екрані або на фотострічці. Найчастіше осцилографи використовуються для відображення кривих струму або напруги як функцій часу. Осцилографи, як і інші радіовимірювальні прилади, підрозділяються на 2 основних групи: аналогові і цифрові.

РОБОЧЕ МІСЦЕ ЕЛЕКТРОМЕХАНІКА ТА ТЕХНІКА БЕЗПЕКИ

Робоче місце

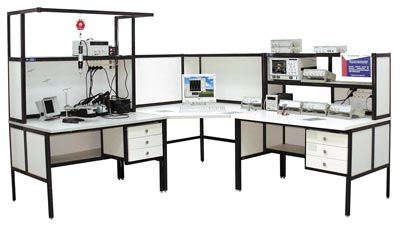

Робоче місце - це частина виробничої площі майстерні або ательє, призначена для виконання електромонтажних робіт. Воно оснащене необхідним устаткуванням, інструментом, пристосуваннями, технічною документацією і іншими матеріально-технічними засобами і повинне забезпечувати максимальні зручності для роботи електромеханіка, оскільки від цього залежать якість і терміни виконання ремонтних робіт. Характер робіт зводиться в основному до електромонтажу, демонтажу, до заміни деталей, зборки і регулювання, до перевірки виробу на працездатність і відповідність його характеристик і параметрів існуючим нормам. Робочий стіл для виконання електромонтажних робіт, за яким можна працювати сидячи, показаний на мал. 11.
