Одиннадцатый калибр

Одиннадцатый калибр должен соответствовать по своим размерам заготовке, задаваемой в разрезной калибр

Определяем размеры раската задаваемого в разрезной калибр:

Ширина раската:

мм

Высота раската:

мм

На основании действующей калибровки составляем режим обжатий для балки №18.

Таблица 41 – Режим обжатий.

№ калибра	№ пропуска	Сечение		Обжатие
		Н	В
I	0	250	250
	1	230	255	20
	2	190	265	40
	3	150	275	40
II

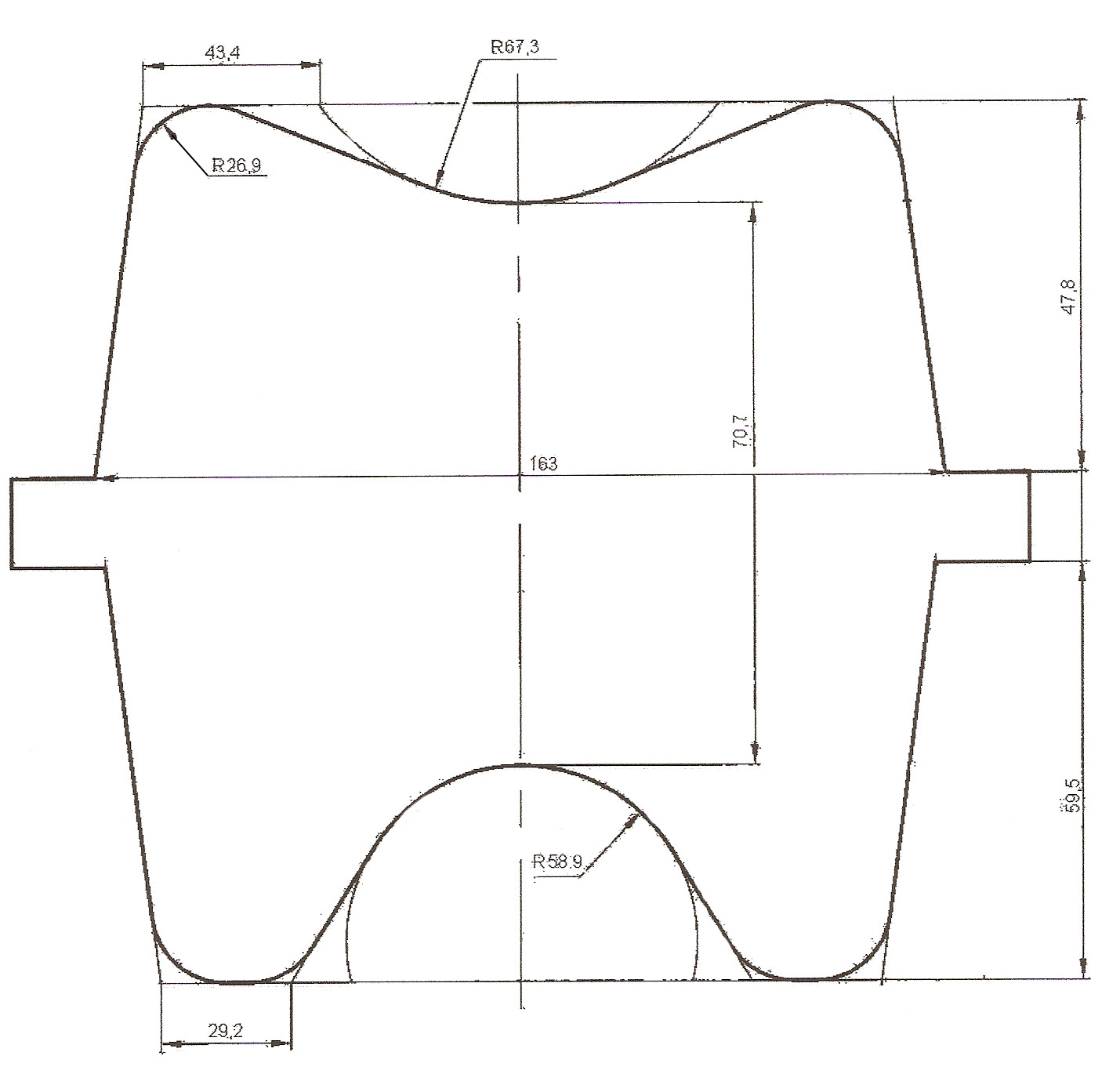

	4	180	158	95
	5	71	163	109
III

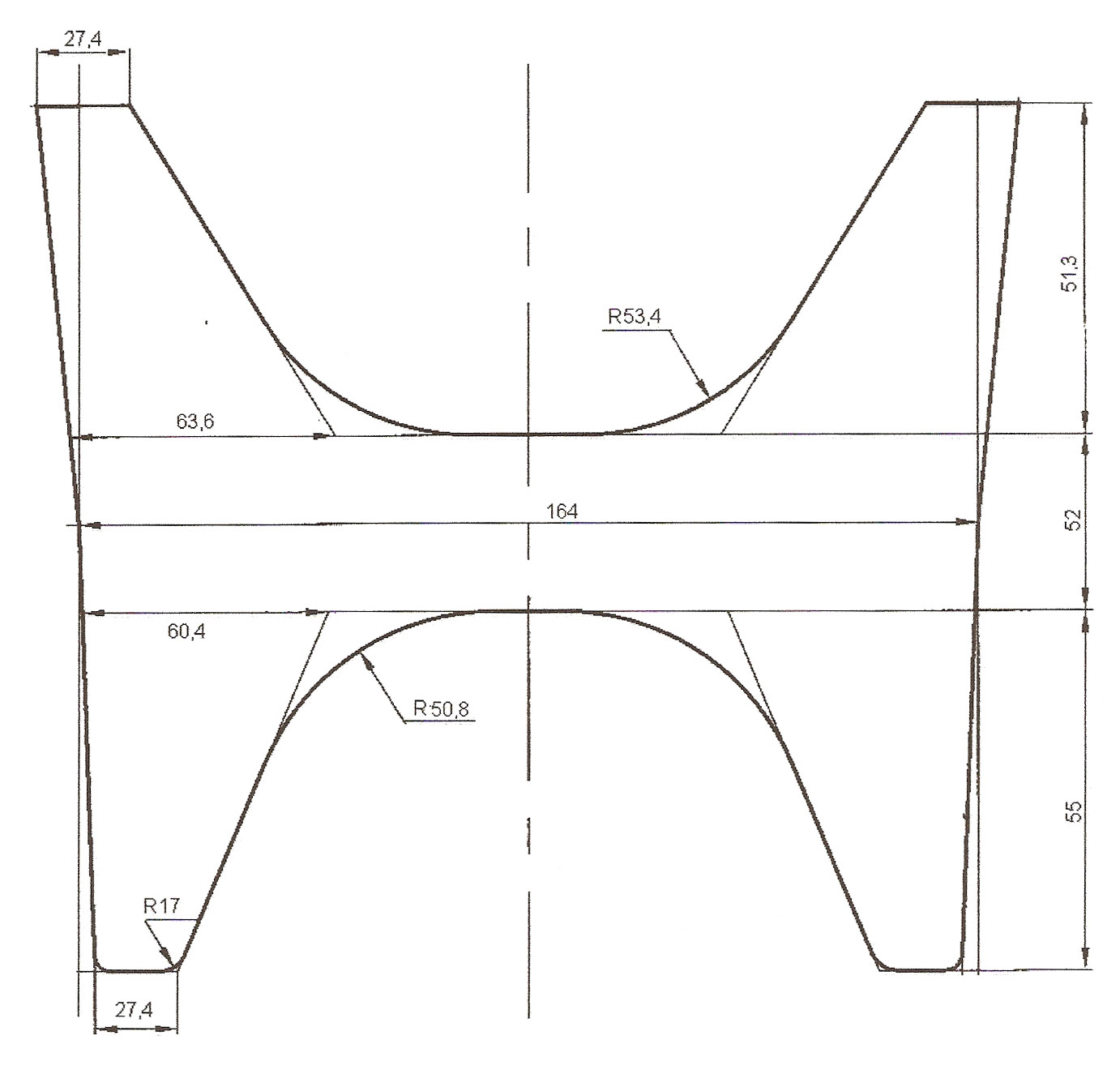

	6	52	164	19
IV

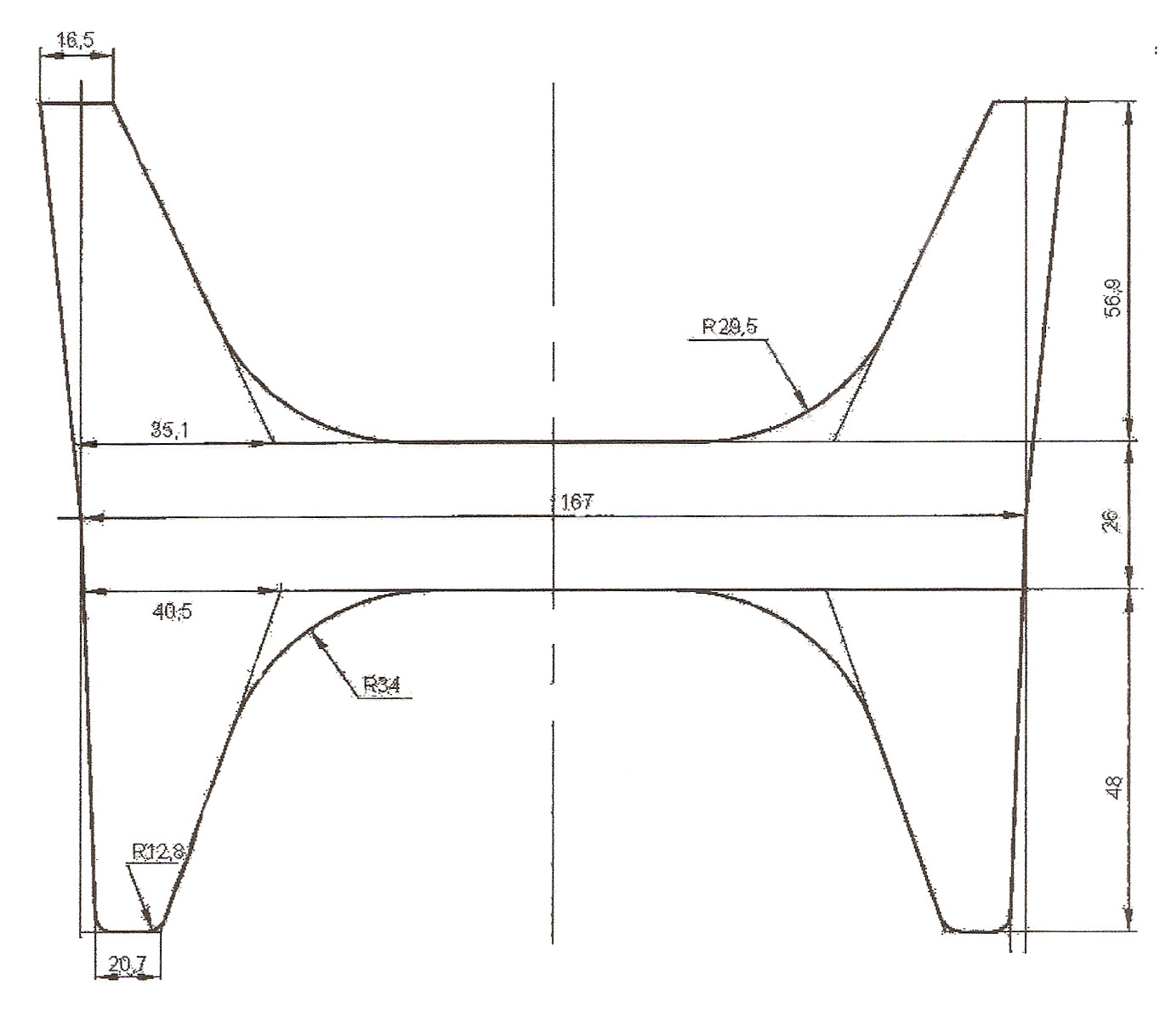

	7	26	167	26

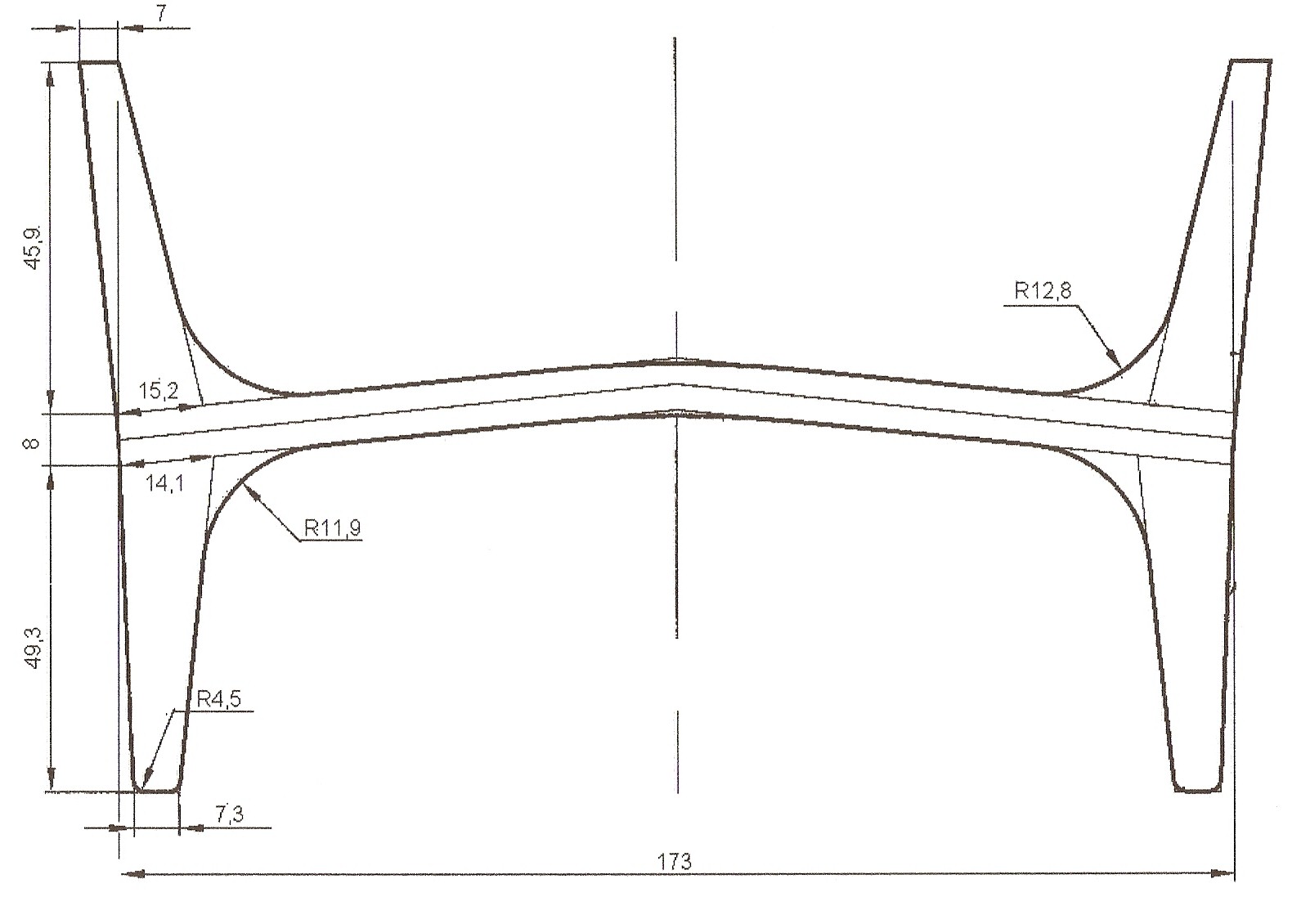

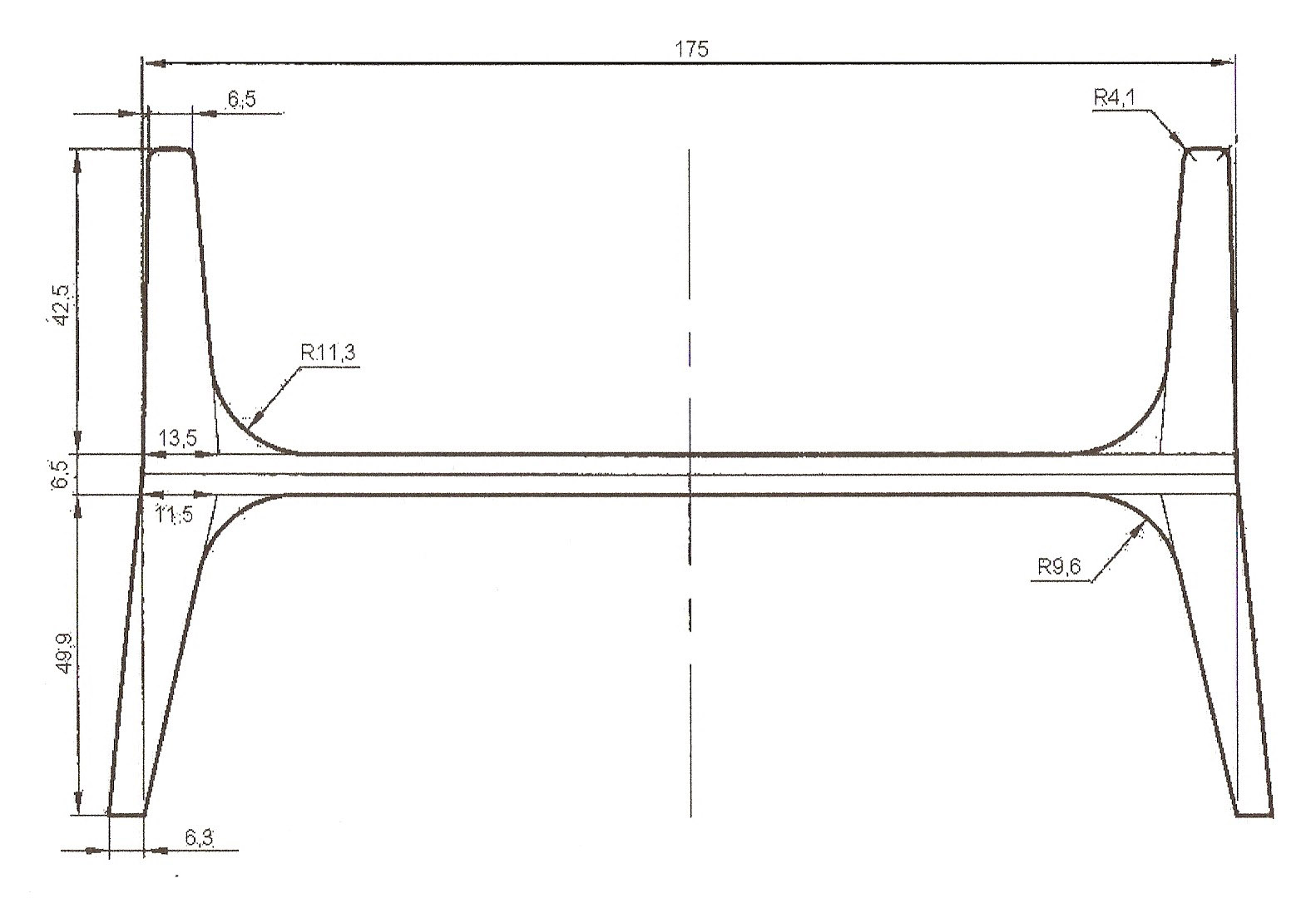

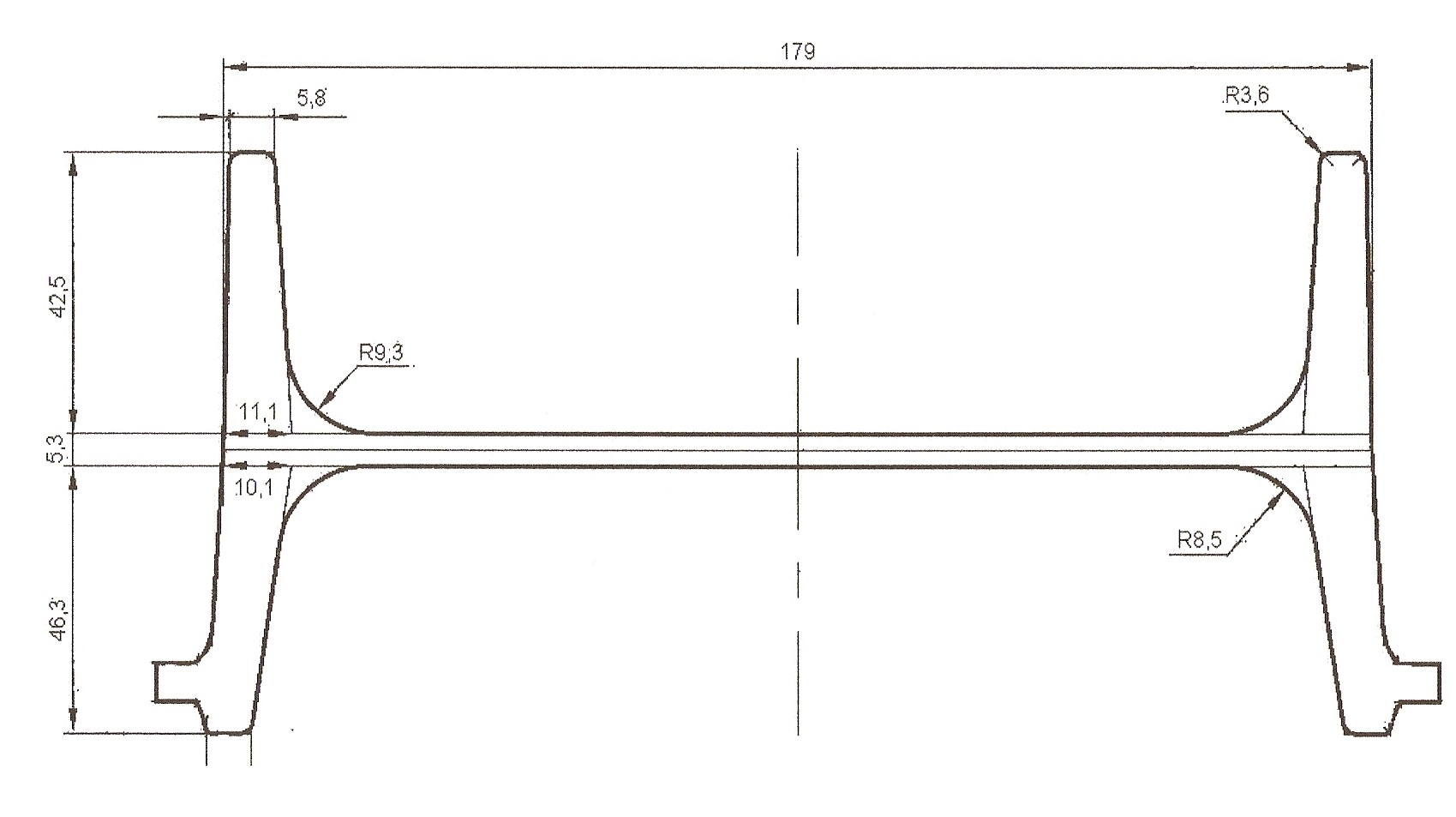

Калибровка валков при прокатке двутавров с уклоном внутренних граней полок

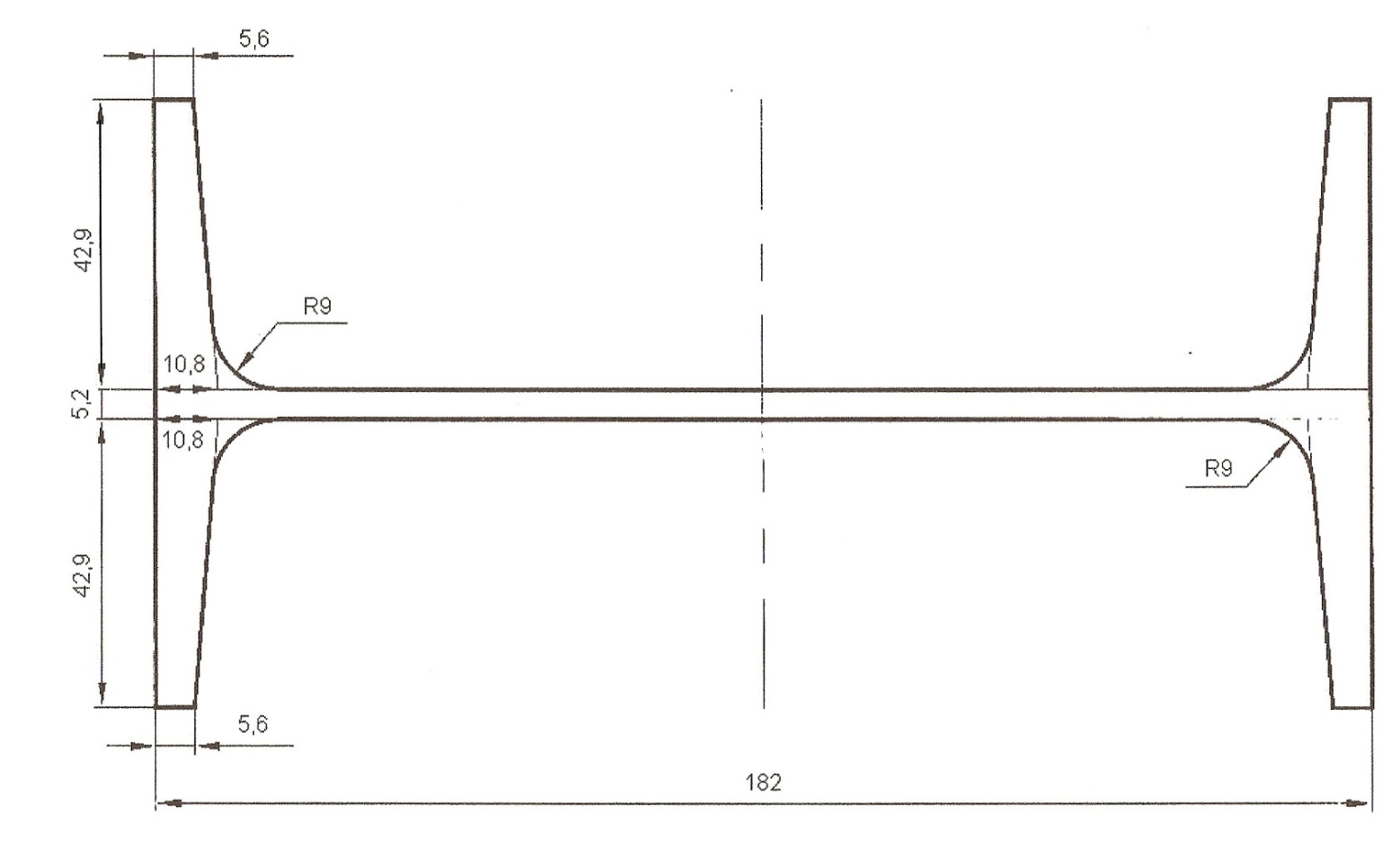

ЧИСТОВОЙ КАЛИБР

2 КАЛИБР (II КЛЕТЬ)

3 КАЛИБР (II КЛЕТЬ)

4 КАЛИБР (II КЛЕТЬ)

5 КАЛИБР (I КЛЕТЬ)

6 КАЛИБР (I КЛЕТЬ)

7 КАЛИБР (I КЛЕТЬ)

8 КАЛИБР (СТАН 850)

9 КАЛИБР (СТАН 850)

10 КАЛИБР (СТАН 850)

Тема 4.2 калибровка швеллеров Профиль и его характеристика

Швеллер является широко распространенным строительным профилем (рисунок 76). Важными характеристиками швеллера являются: его высота h и ширина полки b, толщина стенки d, площадь поперечного сечения F, масса 1 м длины, моменты со­противления W_x и W_y, радиусы инерции р_х и р_y, а также отношение d/h, определяю­щее устойчивость профиля. Характеристики швеллеров приведены в ГОСТ 8240-97. Швеллеры имеют номера от 5 до 40. С увеличением номера профиля отношения b/h и d/h уменьшаются. Для профилей малых размеров отношение площади стен­ки к площади профиля F_c/F = 1/3, для швеллеров больших размеров F_c/F > 1/2.

По действующему в настоящее время ГОСТ 8240-97 упорядочена (по сравне­нию с ГОСТ 8240-56) толщина стенки профиля, особенно для швеллеров больших номеров, несколько уменьшена средняя толщина полки и увеличена ее ширина. В результате этих изменений масса профиля уменьшилась, а удельное сопротив­ление возросло. Швеллеры имеют меньший уклон (не более 10 %) и большую шири­ну фланцев по сравнению с балками соответствующих номеров. Особенностью формы швеллерных калибров является наличие в них так называемых ложных фланцев.

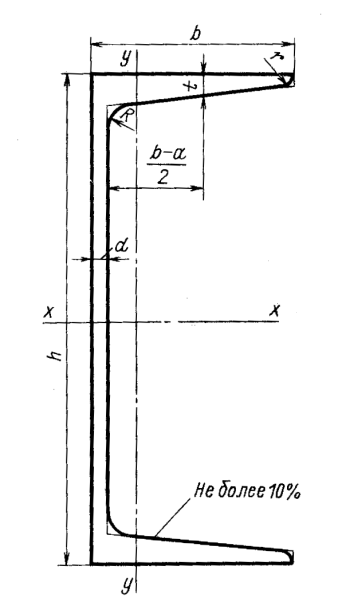

Рисунок 76 – Профиль швеллера: h – высота профиля; b – ширина полки; d – толщина стенки; t – средняя толщина полки; R и r – радиусы закруглений.
