Размеры рельсов, используемые для построения прокатных калибров

Рисунок 6 — Рельс типа Р50

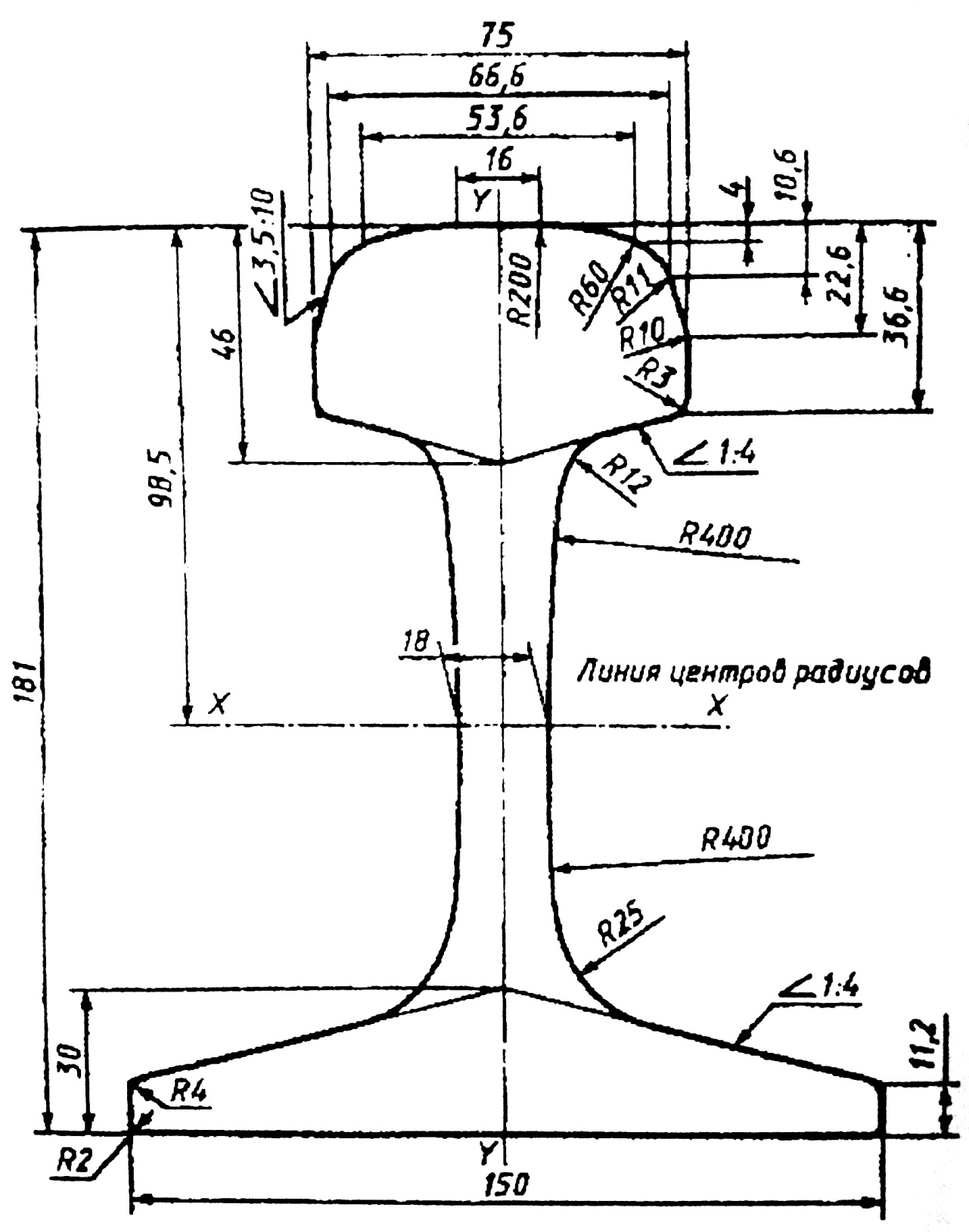

Рисунок 7 — Рельс типа Р65

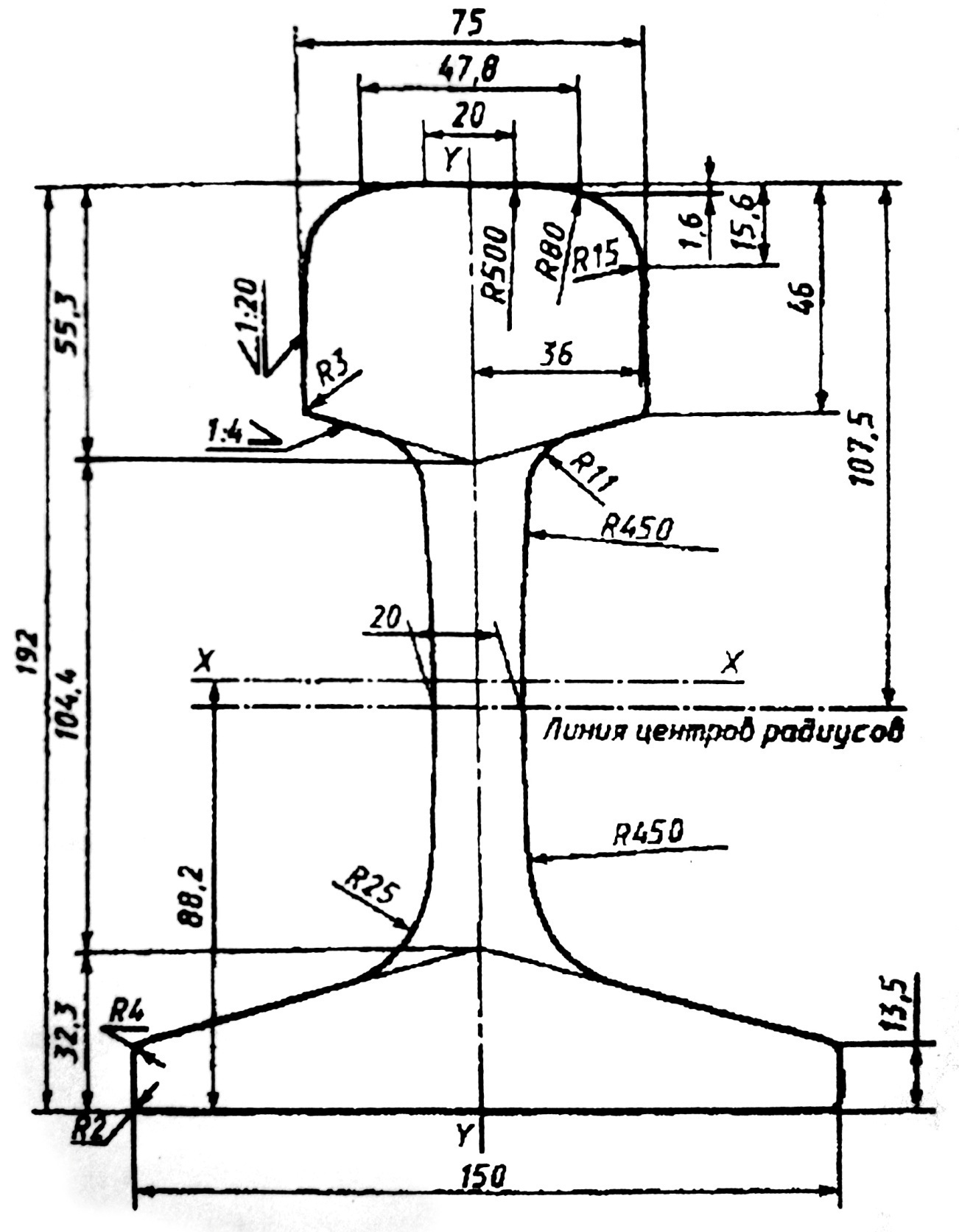

Рисунок 8 — Рельс типа Р65К

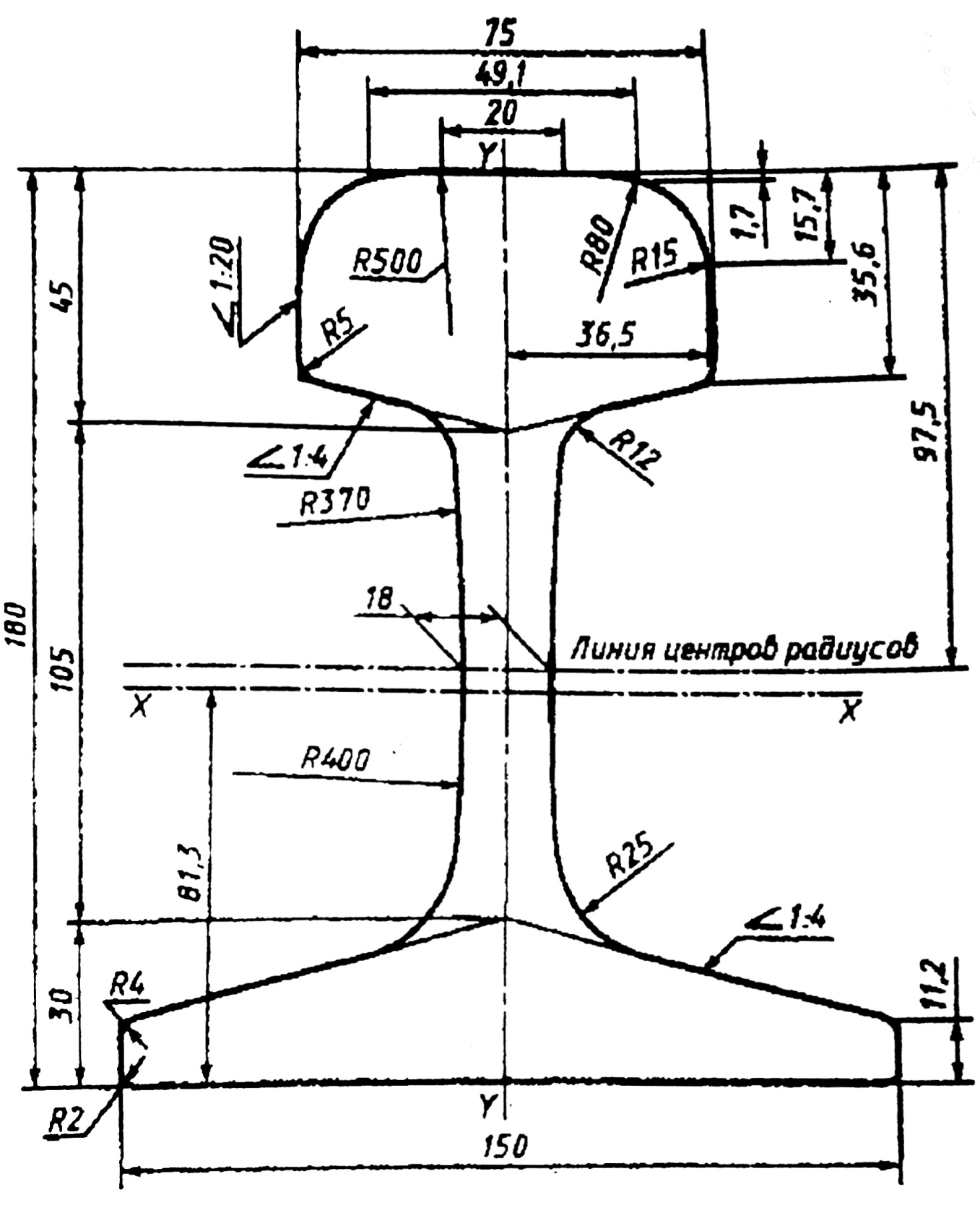

Рисунок 9 — Рельс типа Р75

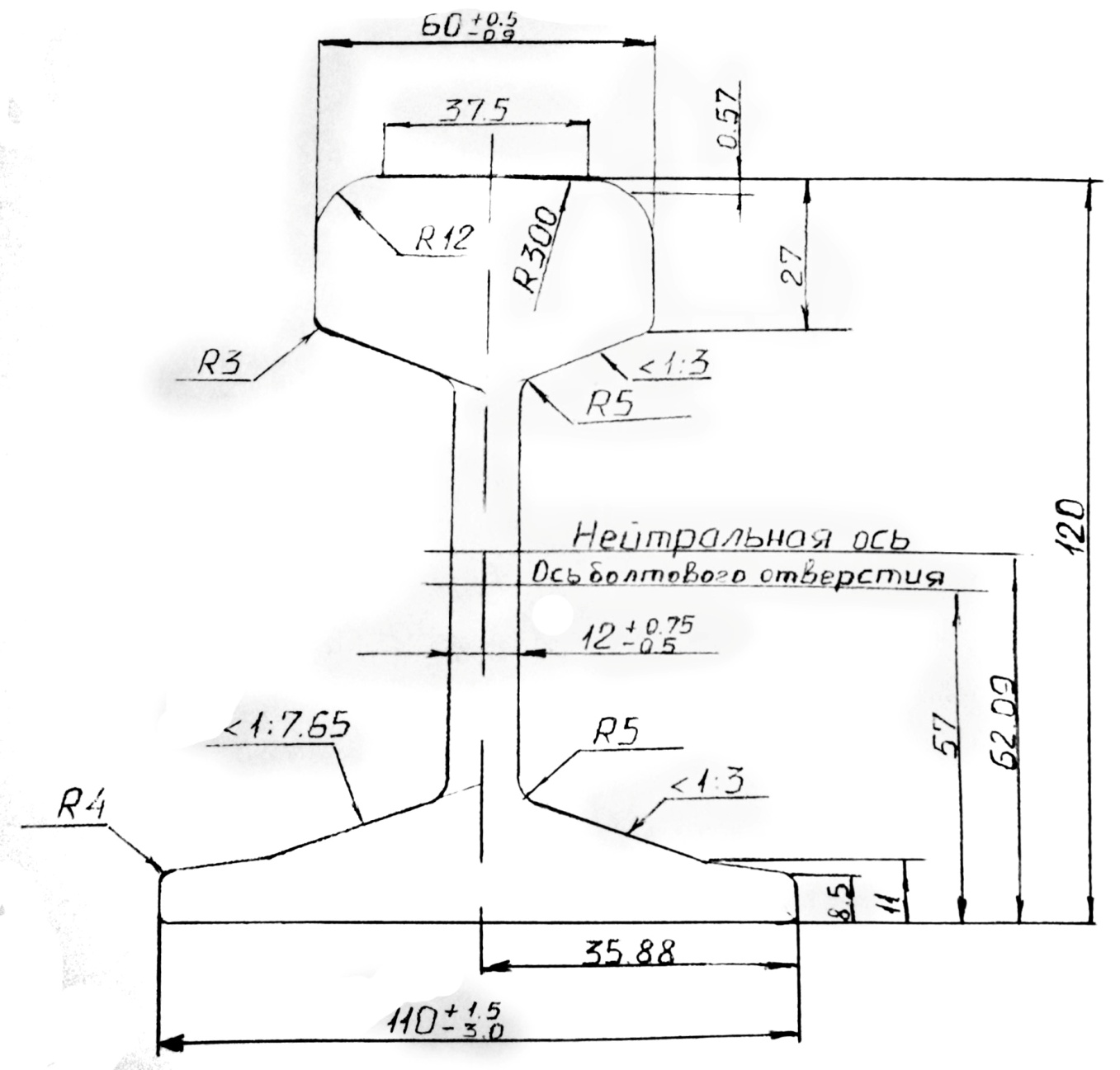

Рисунок 10 — Рельс типа Р33

Двутавры с параллельными гранями полок

Основным стандартом для производства балок является межгосударственный стандарт ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент».

Двутавровые балки могут быть прокатаны как с уклоном внутренних граней полок, так и без него (двутавры с параллельными гранями полок). Основные размеры и поперечное сечение двутавровых балок приведено на рисунке 11.

Основные параметрами, характеризующими размер двутавровых балок являются:

- h – высота двутавра;

- b – ширина двутавра;

- t – толщина полки;

- s – толщина стенки;

- R – радиус сопряжения полок со стенкой.

Рисунок 11 – Двутавры с уклоном внутренних граней полок (слева) и с параллельными гранями полок (справа)

Уклон внутренних граней полок у двутавров с уклоном внутренних граней полок должен быть 6-12%.

Двутавры с параллельными гранями полок являются более востребованными. Преимущества двутавров с параллельными гранями полок по сравнению с двутаврами с уклоном внутренних граней следующие:

- экономия металла до 15%;

- уменьшение трудоемкости монтажных работ;

- снижение затрат на изготовление металлоконструкций на 50-60%.

Двутавры с параллельными гранями полок подразделяются на:

- нормальные (10Б-70Б);

- широкополочные (20Ш-100Ш);

- колонные (20К-40К);

- облегченные.

Балки нормального типа являются широко распространенным строительным профилем. Основные размеры балок нормального типа приведены в таблице 8.

Таблица 8 — Основные размеры двутавров нормального типа

Балки облегченного типа имеют более тонкие стенку и полки и меньшую массу при равном моменте сопротивления. При производстве таких балок, вследствие снижения массы профиля, наблюдается существенная экономия металла (15-20%). Применяют данные балки в случаях, когда балка несет легкую нагрузку для снижения общей массы металлоконструкций.

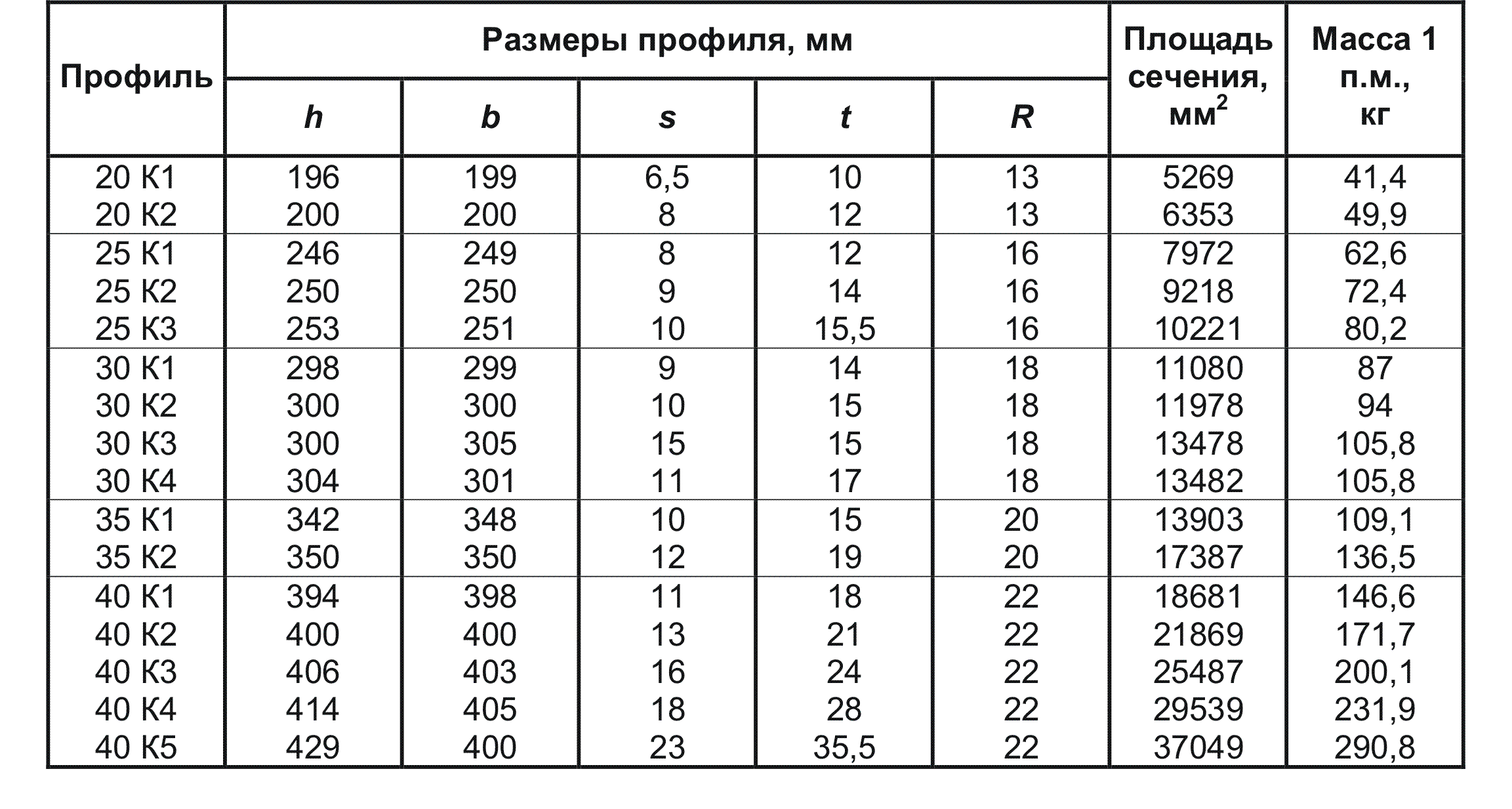

В последнее время все больше расширяется производство широкополочных и колонных двутавровых балок с параллельными гранями полок. Применение широкополочных балок снижает массу металлоконструкций, значительно сокращает затраты на их изготовление и монтаж. Применяются в основном в качестве колонн зданий для одинаковой устойчивости поперечного сечения относительно обеих осей. Оптимальная ширина широкополочной балки должна равняться высоте балки. Наибольшая ширина полок у производимых балок составляет 400-490 мм. Основные размеры широкополочных и колонных двутавровых балок приведены в таблицах 9 и 10.

Таблица 9 — Основные размеры широкополочных двутавров
