Разрезной калибр

Разрезной калибр является первым фасонным калибром в общей схеме и применяется в том случае, когда исходной является заготовка (полоса) прямоугольного сечения.

В разрезном калибре решающую роль играет разрезающий гребень. Чем острее разрезающий гребень, тем на большую глубину внедряется он в металл (заготовку) при меньшем расходе энергии. Однако захват металла валками с острым гребнем будет значительно хуже, чем с притупленным гребнем. Для улучшения захвата на разрезающих гребнях делают насечки. Размеры насечек должны быть такими, чтобы они не образовывали на раскате дефектов в виде плен и закатов. Рекомендуется выдерживать соотношение между глубиной и шириной углублений (канавок), создаваемых вырубкой b/h 4 6.

Форма разрезного калибра в большинстве случаев определяется условиями, для которых он предназначен. Так, если в разрезной калибр задают прямоугольную заготовку, то гребень делают сравнительно острым. Если в разрезной калибр задают фасонную (разрезную) заготовку, но с недостаточным разрезом и оформлением стенки калибра, то гребень предусматривают притупленным и даже несколько плоским, что наиболее приемлемо и осуществляется на рельсобалочных станах.

Радиусы закруглений в разрезных калибрах принимают конструктивно с учетом наиболее благоприятного формоизменения раската с образованием фланцев. Трудно рекомендовать какие-либо конкретные правила построения разрезных калибров для всех случаев прокатки. Как правило форма, их и основные размеры определяются калибровкой, выполненной для определенных условий прокатки.

По конструкции разрезные калибры могут быть двух типов: 1) с разъемом валков вне очертания калибра (подобно обычным балочным калибрам); 2) с разъемом валков по середине общей высоты калибра.

Разрезные калибры второго типа применяют на блюмингах и на станах, прокатывающих разрезную заготовку для рельсобалочных санов. Особенностями таких калибров являются значительный выпуск боковых стенок калибра и возможность прокатки разрезных заготовок, различных по ширине. Так как в этих калибрах все фланцы закрытые, то в этом случае приходится конструировать последние с увеличенной шириной с учетом того, что металл лучше будет заполнять калибр и, следовательно, лучше будут выполняться фланцы. Как правило, такие калибры являются по существу подготовительными для прокатки в первом разрезном калибре обычной системы калибровки двутавровой балки.

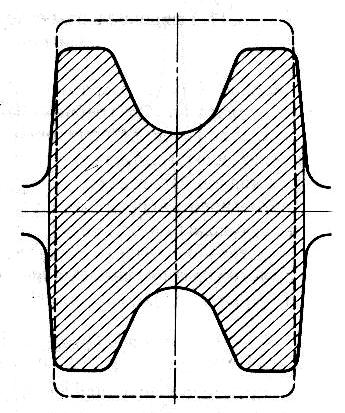

Рисунок 74 – Форма разрезного калибра с разъемом посередине калибра.

Уширение в разрезном калибре и определение ширины заготовки

Уширение в разрезном калибре зависит от угла верхнего и нижнего разрезающих гребней. Чем больше угол разрезающего гребня, тем в большей степени происходит ,,разгон” металла в ширину. Уширение практически принимают в пределах 5-10 мм. Тогда ширина исходной заготовки мм. Большое уширение для разрезного калибра нецелесообразно принимать, так как в этом случае ухудшаются условия формирования фланцев, особенно закрытых. Поперечное течение металла при большом уширении в сочетании с внеконтактной деформацией металла увеличивает утяжку закрытых и открытых фланцев по высоте.
