Холодильник

Предназначен для охлаждения рельсов после отпуска и подачи их на рольганг перед РПМ. В состав холодильника входят: 2 стеллажа, загрузочные шлеппера, разгрузочные шлеппера. Холодильник двух секционный, длина каждой секции 23000 мм, ширина по осям крайних балок 23250 мм. Количество шлепперных тележек: одно-кулачковых с утапливающимися кулачками 6 шт.; для поштучной выдачи рельсов из пакета 4 шт. Скорость передвижения шлепперных тележек: загрузочного шлеппера 1 м/с, разгрузочного шлеппера 0,3 -0,92 м/с. Электродвигатели шлепперов: загрузочного МТВ 613-10, мощность 80 кВт, чистота вращения 580 об/мин; разгрузочного ДП-41, мощность 16 кВт, чистота вращения 710 об/мин.

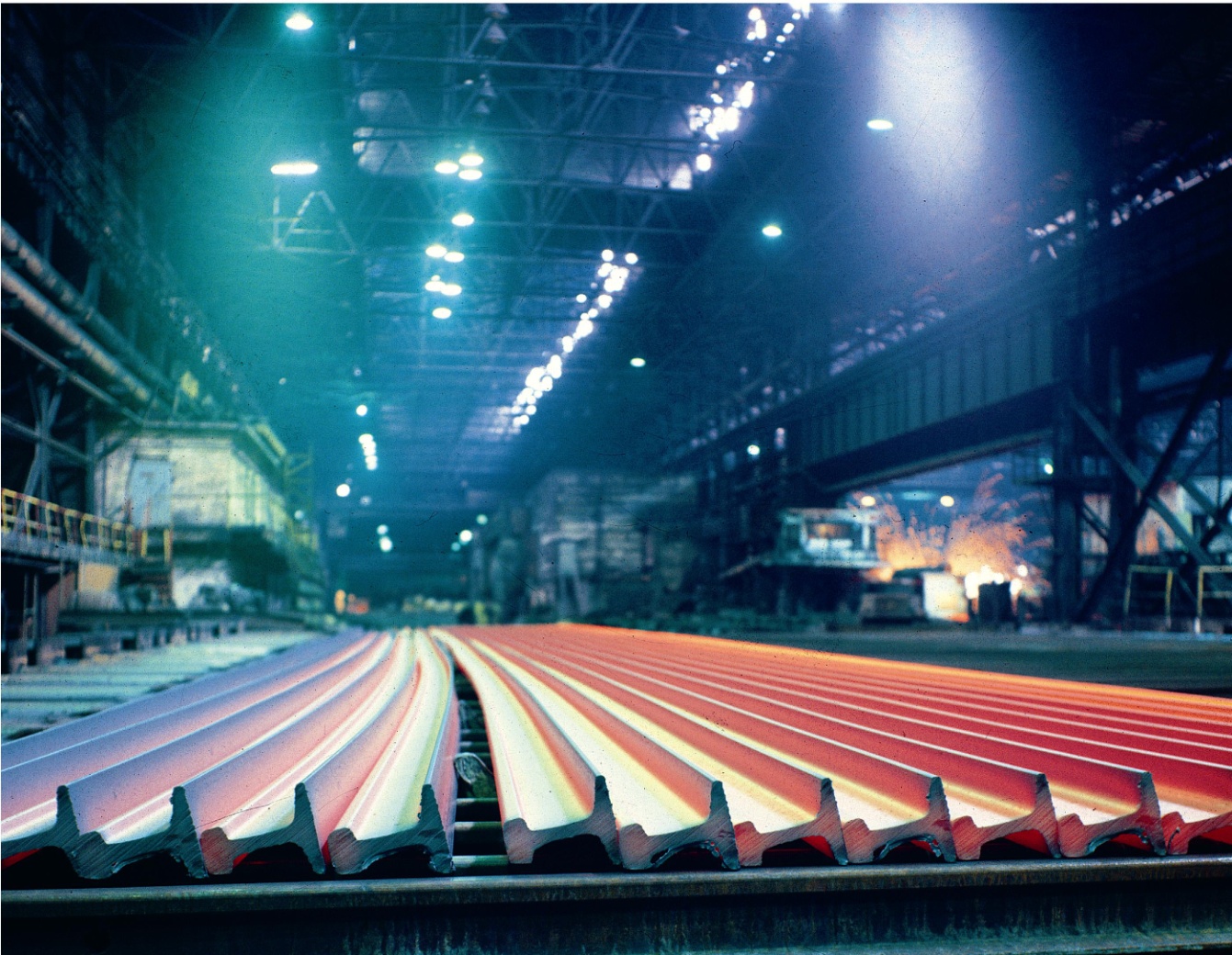

Рисунок 48 – Холодильник.

Роликоправильная машина холодной правки

После охлаждения объемно-закаленных рельсов на холодильнике, они подвергаются окончательной отделки. Роликоправильная машина холодной правки предназначена для правки рельсов в плоскости наибольшей жесткости, которые могут иметь место при нагреве рельсов и выдачи их из печи. Правильная машина 6-ти роликовая, консольного типа, состоит из станины, рабочих валков, нажимных устройств, проводки и главного привода. Рабочий валок представляет собой консольный вал, на который надевается сменный набор бандажей на конусной втулке. Привод осуществляется от электродвигателя Р=320 квт, n=500/1000 об/мин. Шаг роликов 1400 мм. Диаметр роликов 1000-1100мм (по бандажу). Скорость роликов 0,8-1,6 м/с. Максимальный ход верхних рабочих роликов 250 мм.

Рисунок 49 - Роликоправильная машина холодной правки.

Вертикальная роликоправильная машина

Предназначена для правки рельсов типа Р-65 в плоскости меньшей жесткости. Машина состоит из следующих узлов: станины, вертикальных рабочих валков, главного привода, механизма настрой рабочих валков, входных роликов, механизма настройки входных роликов. Скорость правки 0,8-1,6 м/с. Количество рабочих валков 6 шт. Диаметр рабочих валков 1000-960 мм. Шаг рабочих валков 1200 мм. Диаметр входных роликов 700-660 мм. Количество входных роликов 2 шт. Радиальная регулировка рабочих валков 60мм. Радиальная регулировка входных роликов 60мм.

Рисунок 50 - Вертикальная роликоправильная машина.

Автоматическая ультразвуковая установка «умар-1»

Служит для контроля внутренних дефектов рельса зеркально-теневым методом.

Метод возбуждения и приёма сигнала – электромагнитно-аккустический.

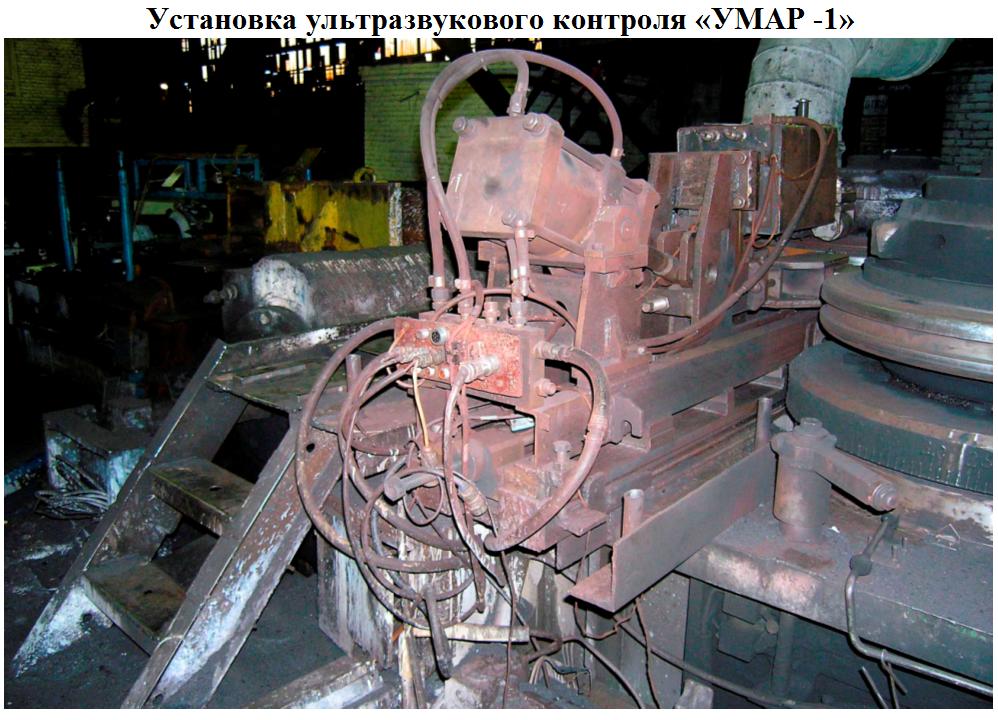

Рисунок 51 - Автоматическая ультразвуковая установка «УМАР-1».

Устройство контроля прямолинейности рельсов «Элекон»

Предназначено для измерения отклонения поверхности головки рельса от прямой линии в вертикальной и горизонтальной плоскости на заданном отрезке базовой длины (1,5 м). Принцип измерения прямолинейности – трёхточечный.

Скорость движения рельсов в зоне контроля до 3 м/с. Погрешности измерения в вертикальной плоскости – 0,05 мм, в горизонтальной плоскости – 0,1 мм.
