Дефекты двутавровых балок с параллельными гранями полок

1. Дефекты профиля по геометрическим размерам

Требования по внешнему виду и размерам двутавров с параллельными гранями полок, поставляе­мых универсально-балочным станом НТМК, определяются ведомственными ТУ 14-2-24-72.

Удовлетворительное качество сортового проката характеризуется прежде всего соответствием размеров и правильностью геометрической формы поперечного сечения.

Прокатанный металл должен иметь правильный профиль. Устранив дефекты первой группы рез­ко уменьшим кол-во дефектов по длине балки, т.к. некоторые из них (серп, скрут) являются, как правило, следствием дефектов профиля.

Далее рассмотрены наиболее характерные отклонения от правильного профиля двутавровой бал­ки с параллельными гранями полок.

1. Несимметрия полок

Описание дефекта

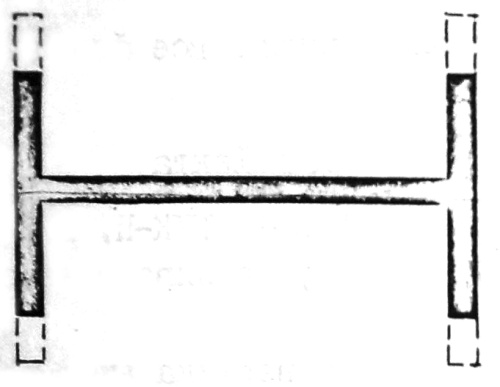

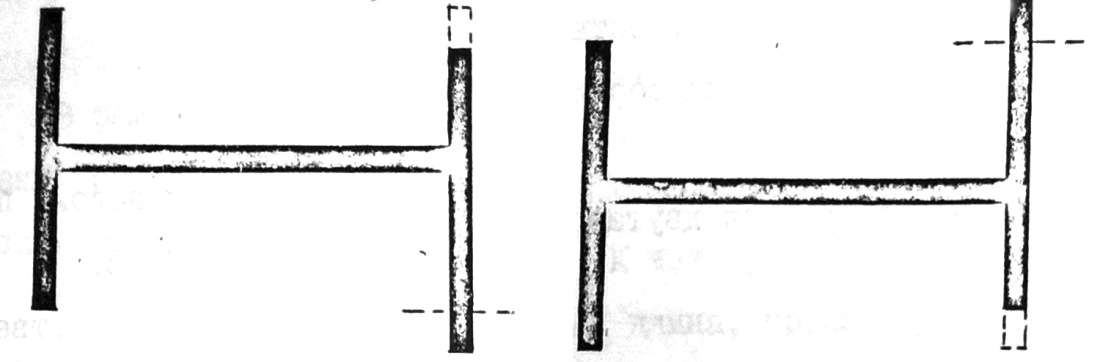

Одна полка имеет симметричные фланцы. На другой полке один фланец длиннее, другой короче. Все фланцы по толщине одинаковые. На рис.1 и 2 показаны две разновидности дефекта. Hecимметрия в равной степени может быть как на левой, так и на правой полке.

Возможные причины образования дефекта

1. Осевое смещение горизонтальных валков на ГУК-I, ГУК-II.

2. Смещена ось прокатки с одной стороны на ГУК-I или ГУК-II.

3. Осевое смещение одного из валков BK-I, ВК-II.

4. Осевое смещение валков на кл. "1300".

5. "Игра" валков на кл. "1300".

6. Непараллельность валков на кл. "1300".

Методы по предупреждению и устранению дефекта

I. Проверить настройку обжимной, универсальных и вспомогательных клетей стана. Устранить:

а) осевое смещение горизонтальных валков на ГУК-I, ГУК-II;

б) смещение оси прокатки с одной стороны на ГУК-I или ГУК-II;

в) осевое смещение одного из валков BK-I, ВК-II;

г) осевое смещение валков на кл. "1300";

д) "игру" валков на кл. "1300";

е) непараллельность валков на кл. "1300".

В ряде случаев указанные методы необходимо проводить в совокупности.

Описание дефекта

Одна полка широкая, другая - узкая. Все фланцы по толщине одинаковые.

Возможные причины образования дефекта

1. Осевое смещение валков на ГУК-I, ГУК-II, ГУК-III.

2. Плохо загружен ГУК-II, что обуславливает неустойчивость профиля.

3. Чрезмерные обжатия одного из вертикальных валков на ГУК-III, или на ГУК-II, или на ГУК-I.

Методы по предупреждению и устранению дефекта

1. Устранить осевое смещение горизонтальных валков на ГУК-I, ГУК-II, ГУК-III.

2. Загрузить, в соответствии с нагрузками ГУК-II Получить устойчивый профиль.

3. Уменьшить обжатия вертикальным валком со стороны ши­рокой полки на ГУК-III, или на ГУК-II, или на ГУК-I.

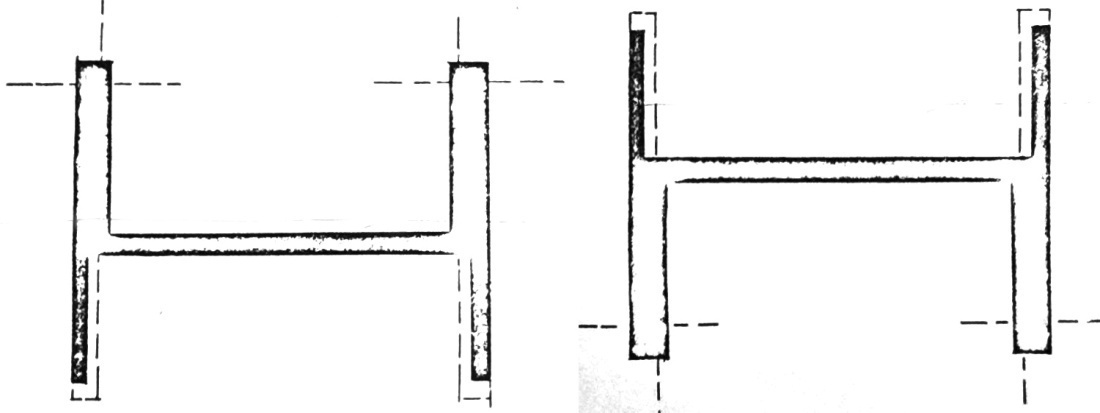

2. Узкие полки

Описание дефекта

Обе полки узкие. Профиль симметричен. Толщины всех элементов одинаковы.

Возможные причины образования дефекта

1. Чрезмерные обжатия на BK-I, ВК-II.

2. "Утягивает" фланцы на ГУК-I, ГУК-II.

Методы по предупреждению и устранению дефекта

1. Уменьшить обжатия на ВK-I, ВК-II.

2. Увеличить обжатия по полкам на ГУК-I, ГУК-II, ГУК-III

3. Увеличить обжатие по шейке на кл. "1300" и уменьшить обжатия по шейке на ГУК-II.

4. Если "утягивает" фланцы на ГУК-II (при этом ВК-II работает только во II и III пропуске), то увеличить обжатия по шейке на ГУК-I и уменьшить обжатия по шейке на ГУК-II.

В некоторых случаях указанные мероприятия необходимо водить в совокупности.

3. Широкие полки

Описание дефекта

Обе полки широкие. Профиль симметричен. Толщина всех эле­ментов одинакова.

Возможные причины образования дефекта

1. Недостаточные обжатия на BK-I, ВК-II.

2. Чрезмерное обжатие по полкам на ГУК-I, ГУК-II, ГУК-III.

Методы по предупреждению и устранению дефекта

1. Увеличить обжатия на BK-I, ВК-II.

2. Уменьшить обжатие по полкам на ГУК-II, ГУК-III.

1. Уменьшить обжатие по шейке на ГУК-I, увеличить обжатие по шейке на ГУК-II.

2. Уменьшить обжатие по шейке на кл. "1300", увеличить обжатие по шейке на ГУК-I

В некоторых случаях указанные мероприятия необходимо про­водить в совокупности, исключая п.З совместно с п. 4.

4. Несимметрия фланцев

Описание дефекта

Одна полка нормальная. На другой полке один фланец толстый и длинный, другой - тонкий и короткий. Дефект в равной степени может появляться как на левой, так и на правой полке.

Возможные причины образования дефекта

1. Осевое смещение валков на ГУК-I, ГУК-II, ГУК-III.

2. Смещение с одной стороны оси прокатки на ГУК-I

Методы по предупреждению и устранению дефекта

1. а) Если толщина длинного и толстого фланца незначительно больше толщины одноименного фланца другой полки, то не мо подать в сторону толстого фланца одноименный горизонтальный вал ГУК-II или в сторону от этого фланца противоположный вал ГУК-II.

б) Если толщина толстого фланца значительно больше одноименного фланца другой полки, то необходимо выровнять путем осевого смещения валков ГУК-I.

2. Устранить смещение оси прокатки на ГУК-I или ГУК-II.

Описание дефекта

Верхние (нижние) фланцы толстые и длинные, нижние (верх­ние) фланцы тонкие и короткие.

Возможные причины образования дефекта

Смещение оси прокати на ГУК-I, ГУК-II.

Методы по предупреждению и устранению дефекта

1. Поднять (опустить) ось прокатки на ГУК-I, опустить (под­нять) ось прокатки на ГУК-II.

2. Если толщины толстых фланцев примерно одинаковы и сумма их незначительно превышает сумму тонких фланцев, то можно соответственно менять положение оси прокатки только на одной группе при условии, что на другой группе ось прокатки находится в нуле.

Описание дефектов

Одна полка нормальная. На другой полке один фланец тонкий и длинный. Дефект в равной степени может появляться как на левой, так и на правой полке.

Возможные причины образования дефекта.

I. Осевое смещение валков на ГУК - I.

Методы по предупреждению и устранению дефекта

I. На ГУК - I подать соответствующий вал в сторону длинного и тонкого фланца.

5. Разнотолщинность фланцев

Описание дефекта

Фланцы по диагонали длинные и толстые. Два других фланца нормальные.

Возможные причины образования дефекта

1. Осевое смещение горизонтальных валков ГУК-I, ГУК-II,ГУК-III.

2. "Игра" валков ГУКов и кл."1300".

3. Смещение валков на кл. "1300".

4. Смещение валков на BK-I, ВК-II.

Методы по предупреждению и устранению дефекта

1. Выравнивание толщины путем осевого выравнивания и за­ крепления горизонтальных валков ГУК-I, ГУК-II, ГУК-III.

2. Устранение смещения и закрепление валков на кл."1300".

Выравнивание валков на BK-I, ВК-II.

6. Желоб

Описание дефекта

Желоб по центру полок.

Возможные причины образования дефекта

Износ вертикальных валков ГУК-I, ГУК-II, ГУК-III.

Методы по предупреждению и устранению дефекта

1. Увеличить обжатие по шейке на ГУК-III.

2. Уменьшить обжатия по полкам на ГУК-II, ГУК-I.

3. Сделать перевалку.

7. Уклон полок

Описание дефекта

Уклон полок и кривизна шейки.

Возможные причины образования дефекта

1. Нижние фланцы толще верхних после ГУК-II.

2. Маленькое обжатие по шейке на ГУК-III.

3. Чрезмерное обжатие по полкам на ГУК-III.

4. Неправильная расточка горизонтальных валков ГУК.

5. Смещение оси прокатки по вертикальным валкам (назад) относительно оси прокатки по горизонтальным валкам на ГУК-III.

Методы по предупреждению и устранению дефекта

1. Выровнять толщину фланцев в ГУК-III.

2. Увеличить обжатие по шейке на ГУК-III.

3. Уменьшить обжатие по полкам на ГУК-III.
