4.5 Выбор буровой установки
Современная буровая установка - это сложный комплекс различных по назначению машин, механизмов, сооружений, приборов , инструмента, с помощью которых осуществляется все процессы, связанные с бурением скважин. Буровая установка должна обеспечивать нормальные условия работы для обслуживающего персонала( освещение, отопление, удобство эксплуатации, техника безопасности и д.р.)Буровым зданием комплектуются стационарные и передвижные буровые установки, предназначенные для бурения глубоких скважин при круглогодичной работе.
Передвижные установки монтируются чаще всего на санях, реже на прицепах с колесным ходом и транспортируются с точки тягачами. В настоящее время основной объем геологоразведочных скважин бурится передвижными буровыми установками ,которые могут использоваться круглогодично в любых климатических условиях.
Выбор буровой установки для бурения геологоразведочных скважин определяется целевым назначением, конструкцией (диаметрами и глубиной), свойствами разбуриваемых пород, уровнем мобильности оборудования, скоростью монтажа, демонтажа, перевозки. Исходя из имеющихся данных ( глубина залегания рудного тела, вмещающие породы , рельеф местности, транспортные условия и т.д). Выбираем буровую установку передвижного типа на санной основе, марки УКБ-5П.
Установка предназначена для колонкового геологоразведочного, технологического бурения вертикальных и наклонных скважин на твёрдые полезные ископаемые в различных геолого-технических и климатических условиях.
В состав установки входят : Станок ХУ-2( китайского производства);Насос НБ3 120/40; Труборазворот РТ-1200М; Контрольно измерительные приборы КУРС 411; Мачта МБТ 5.

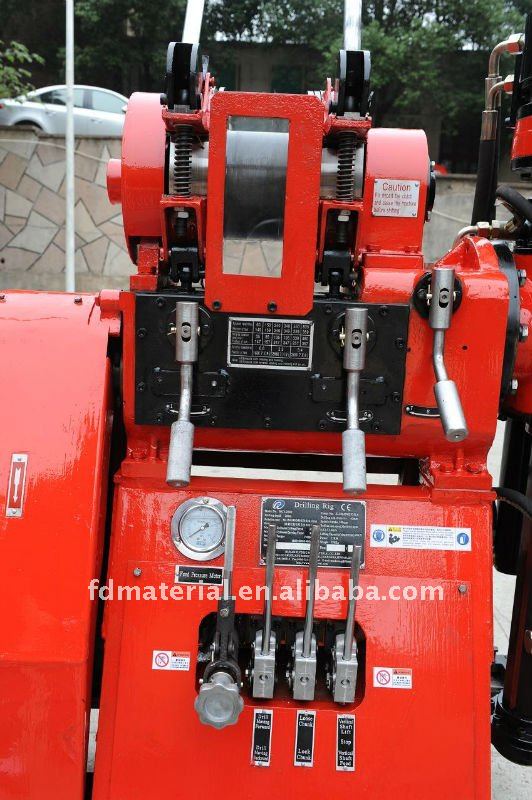

Рисунок (4.5.1)
Технические характеристики установки
Станок ХУ-2
●глубина бурения( м )………………………………………………………………..200
●скорость вращения шпинделя( об/мин)
●положительный поворот скорость………………………….. 60 150 240 340 550 830
●обратного вращения скорость………………………………..35 85 135 195 330 480
●шпинделя диаметр отверстия( мм)………………………………………………...65
●мощность шпинделя крутящий момент макс( Н*м)…………………………2140
●ход шпинделя( мм)………………………………………………………………..500
●подъемная сила макс( к. н.) ………………………………………………………50
●движущей силой макс( к. н.)……………………………………………………….37
●скорость подъема( м в/сша)……………………………………………………0.6 2.3 3
●грузоподъемность( одного) макс( к. н.)…………………………………………….20
●стальной проволоки диаметр каната( мм)………………………………………..11/16
●габаритные размеры( мм)……………………………………………...1860*800*1400
●дизельный двигатель модели…………………………………………Zs1110( 14.7kw)
●электромотор модели…………………………………………………..Y160l-4( 15kw)
Особенности станка:
1.хорошую стабильность и высокую надежность, малая себестоимсоть.
3. Запчасти являются вестма унифицированными .
4. удобная транспортировка и легкий вес.
5.низкий центр тяжести и хорошую устойчивость.
Труборазворот РТ1200М:
● Максимальный крутящий момент, Н*м………………………………………….3500
●Частота вращения водила, об/мин………………………………………………….75
●Время свинчивания и развенчивания, с…………………………………………….4-5
●Тип редуктора ……………………………………………………….Двухступенчатый
●Передаточное отношение редуктора…… ………………………………………….. 19
●Диаметр проходного отверстия, мм …………………………………………….205
●Электродвигатель: …………………………………………фланцевый АОПС 2-31-4В
●Мощность, кВт ……………………………………….……………………………… .3
●Частота вращения, об/мин………………………………………………………… .1350
●Габариты, мм…………………………………………………….……… 885х495х376
●Масса (без вилок), кг …………………………………………….……………….….246
Насос НБ3 120/40:
● Тип насоса……………….. горизонтальный трехплунжерный одинарного действия
●Подача, л/мин ………………………………………………………….15;19;40;70;120
●Давление, МПа……………………………………………………….4.0;4.0;4.0;4.0;2.0
●Диаметр цилиндра
(плунжера)…………………………………………………………………………….…63
●Длина хода плунжера, мм ……………………………………………………….......60
●Частота вращения коленчатого вала об/мин ……………………….31;38;80;146;249
●Способ регулирования - подачи встроенной автомобильной коробкой скоростей
●Тип приводного двигателя ………………………………….……………… .А02-51-4
●Мощность двигателя, кВт………………………………………………………..… 7.5
●Габариты, мм……………………………………………………… . 945х610х400х400
●Масса(без рамы и двигателя), кг………………………………………………. 400
4.6 Выбор состава бурового снаряда и породоразрушаюшего инструмента
Буровой снаряд состоит из набора технологического инструмента, соединенного в определенной последовательности. В состав снаряда при сооружении технологических скважин входит следующие виды инструмента: пикобур, долота, переходники, УБТ, СБТ, ведущая труба.
1.Бурильные трубы – предназначены для передачи крутящего момента от
вращателя станка к породоразрущающему инструменту, осевого усилия и
потока промывочной жидкости.
2. Замки – необходимы для соединения бурильных труб.
3. Вертлюг сальник -предназначен для соединения вращающейся колонны бурильных труб с неподвижным напорным рукавом и подачи в колонну труб промывочной жидкости.
Состав снаряда при забуривание скважины будет представлен в виде:
●Забурник : пикобур диаметром 151мм;
●Бурильные труб:СБТМ 50, длина трубы 4.5 толщина стенки 5,5 мм, масса 1м 6,04
●Замки: З-50 , длина 405 мм , вес замка 6,8 кг;
●Ведущая труба: длина 5 метров, диаметром 63 мм. Гексагональной формы.
●Вертлюг сальник: ВС12,5/20.000;
После пробурённого интервала 15 м необходимо пометь состав снаряда для основного бурения пилота скважины.
Состав снаряда при основном бурении скважины будет представлен в виде:
●ПРИ: пикобур диаметром 132 мм; долото трех шарошечное 132 мм марки С;
●УБТ: УБТР-РПУ 89/42, длина 4.5 метра, вес 1 метра трубы 31.5 кг, применятся при бурение диаметром 112/132мм;
● Переводник :П1-42/50.
● Бурильные труб:СБТМ 50,длина трубы 4.5,толщина стенки 5,5 мм, масса 1м6,04
● Замки : З-50 длина 405 мм ; вес замка 6,8 кг;
● Ведущая труба: длина 5 метров, диаметром 63 мм. Гексагональной формы.
●Вертлюг сальник: ВС12,5/20.000;
Состав снаряда при разбурке скважины будет представлен в виде:
● ПРИ: долота шарошечные марки М,С. Диаметрами 161,190,215,244;
● Переводники: П3-73/50;
● Бурильные труб: СБТМ 50,длина трубы 4.5,толщина стенки 5,5 мм, масса 1м6,04
● Замки : З-50 длина 405 мм ; вес замка 6,8 кг;
● Ведущая труба: длина 5 метров, диаметром 63 мм. Гексагональной формы.
● Вертлюг сальник: ВС12,5/20.000;
