Рисование бидона

Правила и приемы построения изображения конструкций бидона и цилиндра практически ничем не отличаются. Оба предмета относятся к телам вращения и имеют одну и ту же закономерность строения формы. Исключение составляет усеченный конус, соединяющий два разных по диаметру цилиндра в верхней части предмета. Малый радиус основания этого конуса равен диаметру малого цилиндра. Следовательно, конструкция бидона состоит из двух основных геометрических форм — цилиндра и конуса, где все три образующие имеют одну общую ось вращения. Для построения конструкции бидона важно понять, как образуется его общая форма при сочетании разных геометрических тел. Только после этого приступают к построению изображения на плоскости.

Как всегда, изображение предмета следует начинать с общей формы, высоты и ширины. Проведя центральную ось вращения, намечают на ней общую высоту предмета, затем определяют ширину бидона, соотнося ее с высотой. При этом начинать следует как снизу, так и сверху, откладывая радиус основной образующей от центральной оси вращения. Наметив основные размеры, следует перейти к определению пропорции высоты корпуса по отношению к высоте бидона и его верхнего раздела, состоящего из малого цилиндра и конической поверхности. Затем намечается радиус горловины бидона, высота верхней конической поверхности корпуса и его боковые контуры. Таким образом, с учетом пропорциональных величин выявлен характер формы бидона и можно перейти к передаче объемно-пространственной формы предмета.

П редположим, что бидон находится в обычном ракурсном положении, когда линия горизонта располагается примерно в два раза выше предмета. Такой оптимальный ракурс позволяет свободно производить построение объема бидона. Начать следует с построения эллипсов (окружностей). Их здесь будет четыре, исключая край кромки горловины. С правилами и приемами построения окружности в перспективе (эллипса) вы уже знакомились в предыдущем разделе. Например, верхний эллипс по отношению к эллипсу нижнего основания должен быть всегда чуть уже.

Построив изображение объемной формы бидона, следует приступить к уточнению его деталей.

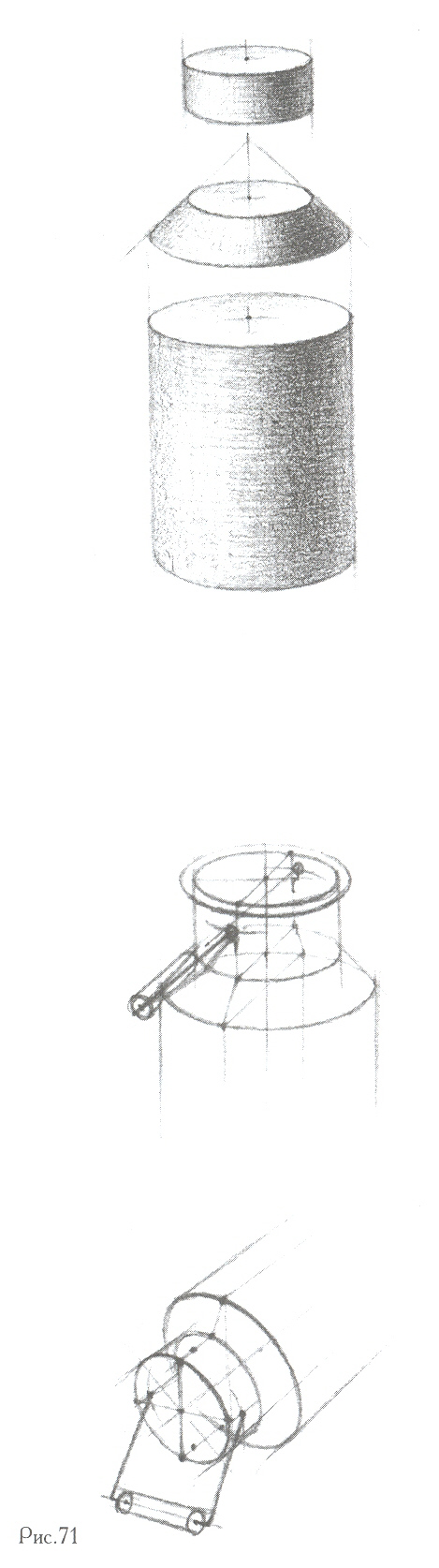

Уточняя расположение ручки бидона на корпусе (рис.71), необходимо правильно определить точки ее крепления к поверхности горловины. Для этого на эллипсе через точку оси вращения проводят прямую линию, соответствующую положению ручки на натурной модели. От полученных точек пересечения этой прямой с окружностью следует опустить вертикальные линии, определяя таким образом места крепления ручки. Затем, с учетом перспективного сокращения, помечают их точками и приступают к построению ручки. При этом деревянная рукоятка бидона имеет в основе форму цилиндра, который, по мере уточнения, достраивается сообразно форме ручки натурной модели. И, наконец, возвратившись к верхней кромке вальцовки на горловине, строят еще один эллипс с учетом его выступа от поверхности горловины, не нарушая при этом толщину вальцовки.

Закреплению полученных навыков помогут упражнения над построением бидона с различных точек зрения в горизонтальном положении без применения тона, лишь в линейно-конструктивной схеме.

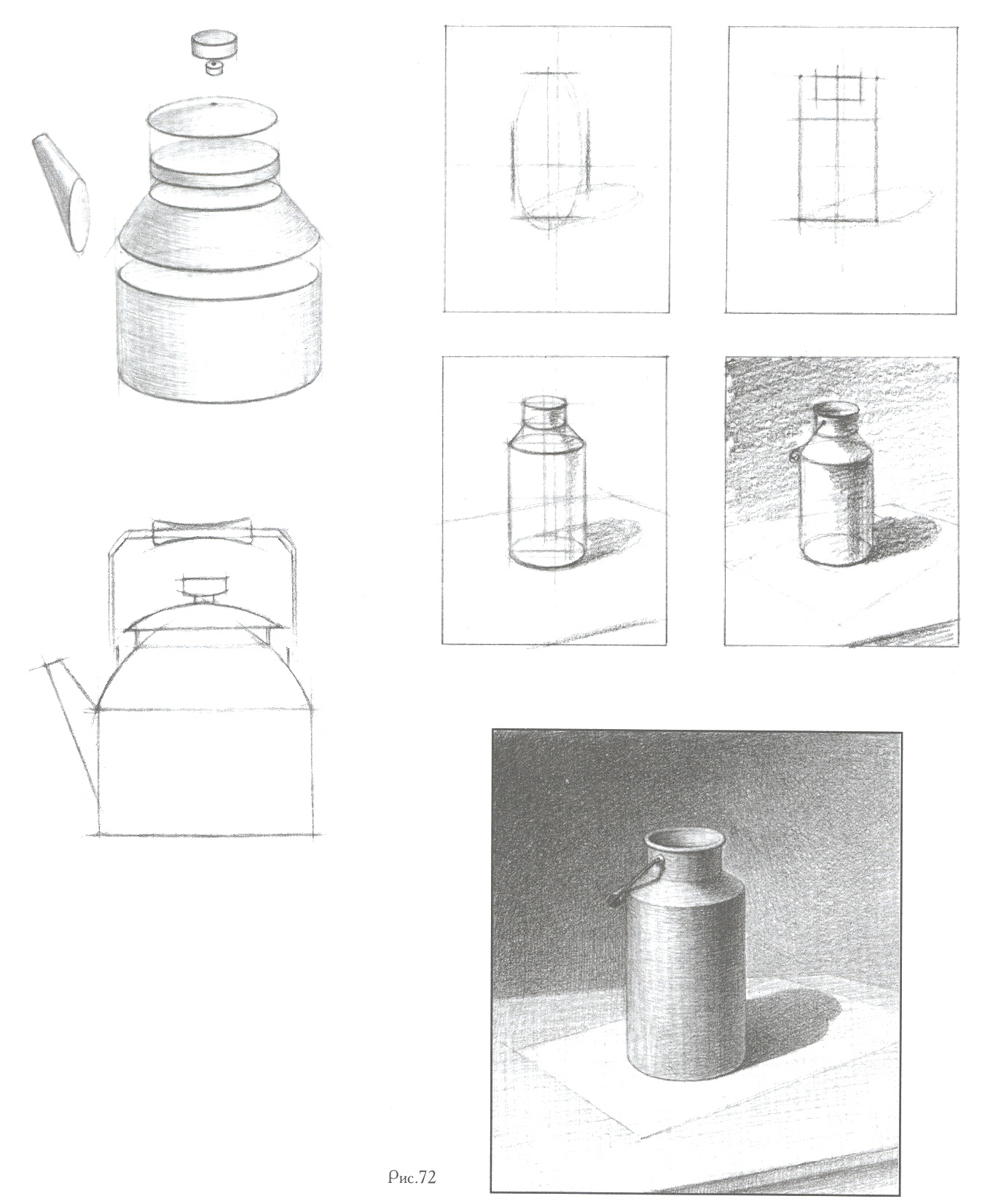

Таким образом, завершив работу над конструктивным построением изображения бидона, еще раз уточнив характер формы и его пропорции, следует перейти к выявлению объемной формы светотенью. При этом последовательность ведения рисунка остается той же, что и при рисовании геометрических тел (рис.72).
