Энтальпии пара отбираемого на пвд:

h_от1 = 3070 кДж/кг;

h_от2 = 2950 кДж/кг;

Расчёт количества пнд. Тепловой расчет. Принимаем:

• подогрев воды в деаэраторе t_д = 17 

• подогрев в ЭП и СП: t_эп = 3 С; t_сп = 3 С

• t_пнд = 25…30 С

Температура конденсата перед деаэратором

t_кд = t_д - t_д = 159 – 17 = 142 С, где

Температура конденсата перед группой ПНД:

t_всп = t_k + t_эп + t_сп = 36 + 3 + 3 = 42 С

Определим количество ПНД:

Принимаем n = 4 ПНД, тогда уточним нагрев в каждом ТОА, для этого распределение температур между всеми ПНД принимаем поровну:

t_пнд = С

Температура конденсата за каждым ПНД:

за ПНД 6 - t_п6 = t_всп + t_пнд = 42+25 = 67 ⁰С

ПНД 5 - t_п5 = t_в6 + t_пнд = 67+25 = 92 ⁰С

ПНД 4 - t_п4 = t_в5 + t_пнд = 92+25 = 117 ⁰С

ПНД 3 - t_п3 = t_в4 + t_пнд = 117+25 = 142 ⁰С

Принимаем недогрев в ПНД равным t_пнд = 3С, находим температуру в камерах ПНД (температура насыщения):

для ПНД 3 - t_п3 = t_в3 + t_пнд = 142+3= 145 ⁰С

ПНД 4 - t_п4 = t_в4 + t_пнд = 117+3 = 120 ⁰С

ПНД 5 - t_п5 = t_в5 + t_пнд = 92+3 = 95 ⁰С

ПНД 6 - t_п6 = t_в6 + t_пнд = 67+3 = 70 ⁰С

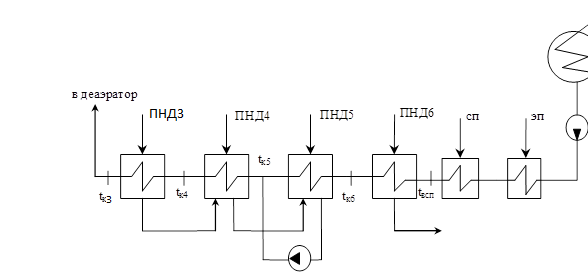

Схема группы ПНД:

По температурам в камерах находим давления в отборах для ПНД, при этом учитываем потери в трубопроводах:

для ПНД 3 t_п3 = 145 ⁰С  МПа

ПНД 4 t_п4 = 120 ⁰С  МПа

ПНД 5 t_п5 = 95 ⁰С  МПа

ПНД 6 t_п6 = 70 ⁰С  МПа

Все данные заносим в таблицу:

ТОА	темпер. воды после ап., tв, С	Недогрев воды в ап. t, С	темпер. пара в камере ап. ts, МПа	давление пара в камере aп. Рп, МПа	давление отбора пара Рот, МПа	Энтальпия пит. воды hпв, кДж/кг	Энтальпиия отбора hот, кДж/кг	Энтальпия дренажа h/, кДж/кг
ПВД1	220	5	225	2,549	2,832	922	3070	943
ПВД2	191	5	196	1,283	1,425	800	2950	821
Деаэратор	159	-	159	0,6	0,667	666	2820	666
ПНД3	142	3	145	0,416	0,462	595	2780	607
ПНД4	117	3	120	0,199	0,221	490	2670	502
ПНД5	92	3	95	0,085	0,094	385	2560	398
ПНД6	67	3	70	0,031	0,034	281	2450	293
Конденсатор	36	-	36	0,006	0,006	142	2270	151
