3. Технология лесосечных работ

3.1 Описание выполняемых технологических операций и выбор оборудования для их выполнения в зависимости от системы рубок. Формирование систем машин для каждой группы лесов. Годовая программа работ для каждой системы машин.

В основные операций лесосечных работ входят:

валка леса;

трелёвка леса;

очистка деревьев от сучьев;

раскряжёвка;

погрузка леса.

Валка – это процесс спиливания (срезания) и сталкивание деревьев на землю, в приемное устройство машин или укладки их в пакеты.

В зависимости от применяемого оборудования различают механизированную валку ручным механизированным инструментом и машинную многооперационными и специализированными машинами.

Технологический процесс работы вальщика состоит из следующих операций:

осмотр дерева;

подготовка рабочего места;

подпил;

срезание и сталкивание дерева в заданном направлении;

переход к следующему дереву.

Трелёвкой называется перемещение деревьев, хлыстов или сортиментов от места валки на лесопогрузочный пункт (верхний склад), расположенный у уса или ветви лесовозной дороги.

Процессу трелевки предшествует формирование деревьев, хлыстов или сортиментов в пачки, если эта операция не была выполнена заранее с помощью пакетирующей или валочно-пакетирующей машины.

Трелевка позволяет сократить протяженность временных дорог (усов) и таким образом уменьшить расходы на транспортную подготовку к лесозаготовкам.

Для трелевки используются тракторы, многооперационные машины и различного рода канатные установки.

Очистка деревьев от сучьев производится на пасеке, трелевочном волоке, лесопогрузочном пункте и на лесопромышленном складе. Процесс очистки деревьев от сучьев заключается в отделении сучьев от ствола, а также в сборе их для последующего использования, оставлении на месте или сжигание.

Очистка деревьев от сучьев может выполняться срезанием режущими устройствами (пильными цепями, ножами, фрезами) и обламыванием (жесткими разделителями или канатными петлями). Обламывание сучьев используется в машинах редко, т. к. качество очистки получается неудовлетворительное.

Основное требование к качеству очистки – удаление сучьев заподлицо с поверхностью ствола, выполняется срезанием. При этом качество срезания не зависит от погодных условий.

Процесс поперечного деления хлыстов на сортименты в соответствии с требованиями ГОСТа на лесопродукцию называется раскряжевкой.

Раскряжевка хлыстов может выполняться на лесосеках, лесопогрузочных пунктах или нижних складах, биржах сырья деревоперерабатывающих предприятий, потребляющих в качестве сырья хлысты. Место выполнения раскряжевки определяется принятым технологическим процессом. При вывозке хлыстов или деревьев раскряжевка производится на нижнем складе. В этом случае трудоемкость выполнения операции уменьшается, появляется возможность использования высокопроизводительных стационарных автоматизированных раскряжевочных установок.

При вывозке сортиментов раскряжевка производится на лесосеке или лесопогрузочном пункте (верхнем складе). Такая технология применяется: при вывозке непосредственно на склады потребителей, к мелким рекам с молевым сплавом древесины; при вывозке по дорогам с малым радиусом кривых или с крутыми подъемами и спусками; возможна также при выполнении рубок ухода, строительстве дорог, трасс под линии электропередач и т. д.

При вывозке сортиментов раскряжевка хлыстов на лесосеке может выполняться переносными моторными инструментами или специальными многооперационными машинами.

Погрузка леса представляет собой процесс захвата, перемещения и укладки на подвижной состав деревьев, хлыстов или сортиментов.

В зависимости от принятого технологического процесса погрузку хлыстов, деревьев или сортиментов можно вести поштучно, пачками небольшого объема и крупными пакетами, равными по объему грузоподъемности единицы подвижного состава.

Процесс погрузки заключается в захвате, перемещении и укладке древесины на подвижной состав лесовозных дорог, при этом могут быть использованы различные машины и установки. Они должны удовлетворять следующим основным требованиям: быть приспособлены к работе с крупногабаритными грузами; производить формирование пачки как с площадок, так и из штабеля; обеспечивать подъем и подтаскивание груза к месту укладки; иметь достаточную грузоподъемность подвижного состава; не требовать больших трудозатрат на монтажно-демонтажные работы; обеспечивать безопасность труда и сохранность подвижного состава при выполнении погрузки.

На погрузке древесины могут применяться следующие типы машин и оборудования: стреловые краны и установки, упрощенные кабельные краны, челюстные лесопогрузчики, самопогружающиеся автопоезда. При выборе погрузочных средств должны быть учтены почвенно-грунтовые условия, рельеф местности, суточное задание на вывозке, вид погружаемых лесоматериалов, тип лесовозного транспорта.

Для I системы машин выбираем:

- валка, раскряжевка: бензиномоторная пила Husqvarna 394 XP;

- обрезка сучьев: бензиномоторная пила Husqvarna 242 XP;

- трелевка: трелевочный трактор ТТ-4.

Для II системы машин выбираем:

- валка, раскряжевка, обрезка сучьев: харвестер Valmet 911;

- трелевка: форвардер «Valmet 840».

Техническая характеристика: Husqvarna 394XP

Объём двигателя, см3

93.6

Мощность двигателя, кВт

5.2

Вес (без шины и цепи), кг

7.9

Топливный бак, л

0.9

Бак для масла, л

0.5

Длина шины, см

46-105

Шаг цепи

0.404


Техническая характеристика: Husqvarna 242 XP

Объём двигателя, см3

42

Мощность двигателя, кВт

2,3

Вес (без шины и цепи), кг

4,7

Топливный бак, л

0.52

Бак для масла, л

0.5

Длина шины, см

45


Техническая характеристика: трелевочный трактор ТТ-4

Эксплуатационная мощность двигателя, кВт

80,9

Частота вращения коленчатого вал, об/мин

1600

Удельный расход топлива при номинальной

эксплуатационной мощности, г/кВт*ч

250

Дорожный просвет, мм

490

Колея, мм

2000

Удельное давление на грунт, кгс/см2

0,45

Ширина гусениц, мм

500

Вместимость топливного бака, л

135

Тяговое усилие лебедки, кН

9,7

Габаритные размеры, мм

6000х2500х2750

Масса конструктивная, кг

12800

Техническая характеристика форвардера «Валмет-840»

Модель

840

Грузоподъемность, кг

11000

Площадь грузового отсека, м2

4,0

Масса, кг

11700

Дорожный просвет, мм

540

Крутящий момент, Нм

при 1300 об/мин

630

Тяговое усилие, кН

132

Мощность двигателя, кВт

V-420DW 94

Техническая характеристика харвестера «Валмет-911»

Модель

911

Назначение

Сплошные рубки

Масса, кг

13700

Дорожный просвет, мм

640

Тип и мощность двигателя, кВт

Valmet 620 DS 130

Крутящий момент, Нм

при 1400 об/мин

630

Тяговое усилие, кН

132

Тип ЗСУ

Valmet 960-II

3.2 Обоснование способа разработки лесосек и пасек.

Под технологической схемой разработки лесосеки или делянки понимается её план, на котором показано размещение лесовозных путей, лесопогрузочных пунктов и пасек, и последовательность их разработки, пасечных и магистральных, трелевочных волоков.

При составлении схемы лесосек, прежде всего, начинается схема транспортного освоения, т.е. выбирается число и расположение лесовозных усов на лесосеке. В зависимости от размеров лесосеки возможны различные схемы расположения усов. Также должно устанавливаться размер пасек, число и расположение волоков и лент на лесосеке. При выборе размеров пасек следует стремиться к тому, что переходы рабочих и машин были наименьшими и трелевочные машины могли собирать пачки, не покидая волока, и обеспечивая сохранение подроста.

Освоение лесосеки начинается с разработки погрузочных площадок, магистральных и пасечных волоков. Валку деревьев на валке начинают с ближнего конца в направлении вершинами в сторону трелевки (погрузочного пункта). При отсутствии подроста допускается в отдельных случаях трелевка деревьев комлями вперед, а валка деревьев – вершинами в обратную сторону.

Часть территории лесного фонда, закрепленная на установленный срок лесозаготовительным предприятием, называется лесосырьевой базой, которая обеспечивает бесперебойную работу предприятия в течение всего срока действия.

Участок спелого леса, отведенного для лесозаготовительных работ, называется лесосекой.

Для удобства разработки лесосеку делят на делянки, пасеки, ленты.

Делянка – часть лесосеки, закрепляемая за бригадой рабочих. Если лесосека невелика и в ней работает одна бригада, то понятие лесосеки и делянки совпадают. Часть делянки, с которой поваленные деревья или хлысты трелюют по одному трелевочному волоку, называется пасекой.

Первая система машин

При валке деревьев бензиномоторными пилами и трелевке их тракторами выбор способов разработки пасек имеет большое значение. Лесосеки и пасеки необходимо разрабатывать с наименьшими затратами и наибольшим количеством сохраненного подроста. Основной технологической схемой для лесосечных бригад является разработка лесосек методом узких пасек. Только работая по этой схеме, можно обеспечить лесовозобновление (благодаря сохранению подроста) с минимальными затратами. При таком способе валки деревьев сохраняется до 70% подроста находящегося на лесосеки. Это достигается направленной валкой деревьев.

По этому методу, делянка разбивается на пасеки шириной равной средней высоте древостоя – 25 м. Посередине каждой пасеки прокладывается волок. Деревья валят бензиномоторной пилой Хускварна 394ХР вершинами по направлению к волоку. После отхода вальщика на безопасное расстояние (50 м) или перехода его на другой волок обрубают сучья, трелюют сортименты на ТТ-4. Ширина трелевочного волока равна 5 м.

Вальщик, переходя от дерева к дереву, перемещается поперек полупасеки от волока к середине пасеки, а затем обратно и т.д. Вальщик стремится валить дерево таким образом, чтобы его вершина попадала на волок, а угол между деревом и волоком был не больше 30 . Валка деревьев вершинами на волок уменьшает повреждаемость подроста и одновременно облегчает сбор сучьев. Вальщик должен также в процессе валки учитывать расположение подроста, особенно куртин.

При удалении вальщика на расстояние более 50 м. или переходе его на другую пасеку обрубщики сучьев приступают к обрезке сучьев, используя бензопилу «Хускварна-242XP». Сучья остаются на волоке, а сучья, которые обрублены с деревьев частично на пасеке, переносятся на волок. Собранные сучья уплотняются ТТ-4 при трелевке.

После обрезки сучьев, хлысты подвергаются трелевке на верхний склад при помощи ТТ-4.

После разработки первой полупасеки разрабатывается вторая и т.д.

Вторая система машин

Во втором случае, лесосека разрабатывается с использованием машинной валки деревьев, позволяющей полностью механизировать процесс и исключить в нем ручной труд. Лесосека разрабатывается лентами шириной 15 м. Валмет-911 движется посередине ленты, срезая деревья вокруг себя в радиусе вылета стрелы. Деревья харвестер разделяет на сортименты и форвардер трелюет уже готовые пакеты сортиментов.

3.3 Состояние технологических схем выполнения лесосечных работ для каждой группы лесов, на которые показывают: планы лесосек с нанесением лесовозных усов, погрузочных площадок и делянок; планы делянок с нанесением границ пасек, магистральных и пасечных волоков, погрузочных площадок и порядок разработки пасек(лент); схемы погрузочного пункта с расположением основного и вспомогательного оборудования и механизмов.

Составление технологических схем выполняется на листах формата А1 для каждой системы машин, на которых показано: планы лесосек с нанесением лесовозных усов, погрузочных площадок и делянок; планы делянок с нанесением границ пасек, магистральных и пасечных волоков, погрузочных площадок и порядок разработки пасек (лент); схемы погрузочного пункта с расположением основного и вспомогательного оборудования и механизмов.

3.4 Определение среднего расстояния трелевки.

L=(ka a+kb b)kуд,

где L – среднее расстояние трелевки, м;

ka, kb – коэффициенты, учитывающие схему расположения волоков на лесосеке

a, b – длина и ширина лесосеки, м;

kуд – коэффициент удлинения расстояния трелевки, kуд =1,1…1,4.

I система машин:

L1 = (0,25 · 230 + 0,25 · 220) ·1,2 = 135 м

II система машин:

L2 = (0,25 · 500 + 0,25 · 500) · 1,2 = 300 м

3.5 Определение суточного и сменного объема работ для каждой группы лесов и каждой системы машин.

Суточный объем работ Qсут (м) для каждой системы машин рассчитывается по формуле:

Qсут=Qi/N,

где N – число дней работы для данной системы машин.

Сменный объем работ Qсм (м³)для каждой системы машин рассчитывается по формуле:

Qсм= Qсут/n,

где n – число смен работы для данной системы машин (при механизированной валке n=1).

I система машин:

Лесосечные работы:

Qсут=88000/286=307,7 м

Qсм=307,7/1=307,7 м³

Транспортные работы:

Qсут=88000/225=390 м

Qсм=390/1=390 м³

II система машин:

Лесосечные работы:

Qсут=196000/286=685,3 м

Qсм=685,3/1=685,3 м³

Транспортные работы:

Qсут=196000/225=871 м

Qсм=871/1=871 м³

3.6 Суточное задание бригаде Qбр (м³), сформированной на базе каждой системы машин, определяется по формуле:

Qбр=nмHтKсKу,

где nм – число ведущих механизмов в бригаде, шт;

Hт – норма выработки на машино-смену, м³/см;

Kс – коэффициент сменности;

Kу – коэффициент перевыполнения норм выработки, Kу=1,10…1,15.

Нормы выработки двух систем машин:

Операции

I система машин

II система машин

Марка

Нт

Марка

Нт

Валка

Husqvarna 394 XP

69

Valmet 911

176,4

Раскряжевка

Husqvarna 394 XP

68

Обрезка сучьев

Husqvarna 242 XP

48

Трелёвка

ТТ-4

79

Valmet 840

126

I система машин:

Qбр=1·79·1·1,1=86,9 м³

II система машин:

Qбр=1·176,4·1·1,1=194,04 м³

3.7 Расчет производительности ведущего механизма.

В первой систем машин ведущим механизмом является трелевочный трактор ТТ-4.

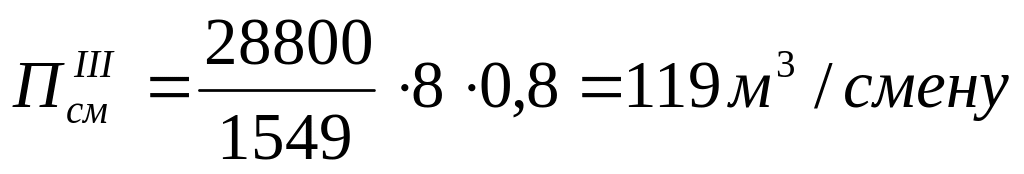

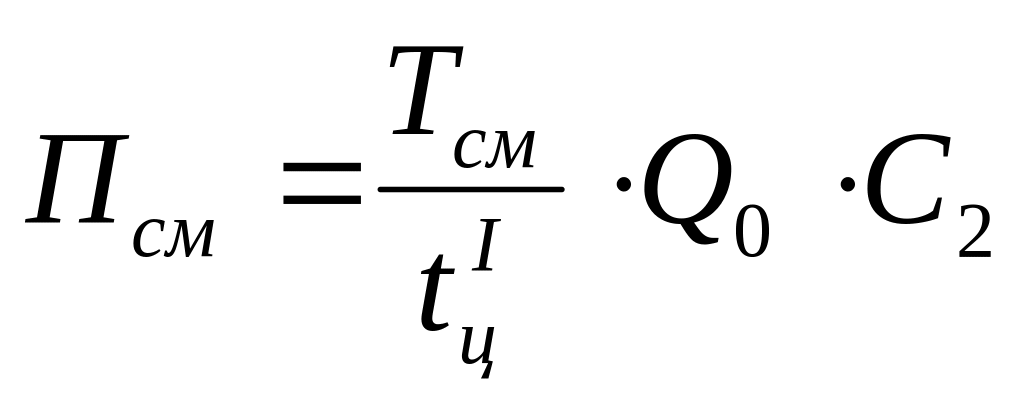

Сменная производительность ТТ-4:

где Tсм – время смены, с;

tц – время цикла, с;

С2 – коэффициент использования рабочего времени;

Q0 – средний объем пачки, м3

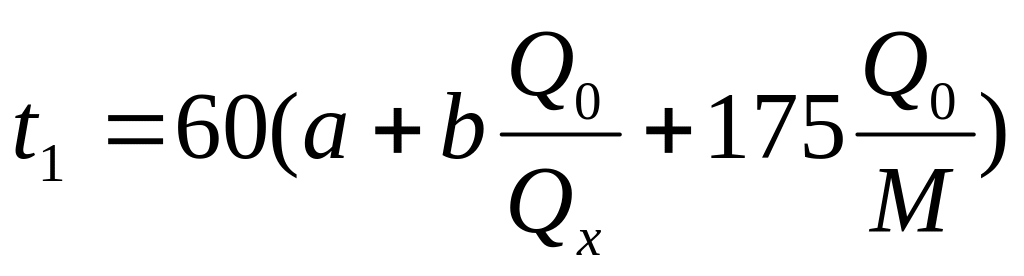

где t1 – время загрузки, с;

t2 – время разгрузки, с;

tр – рабочее время, с;

tх – время холостого хода, с;

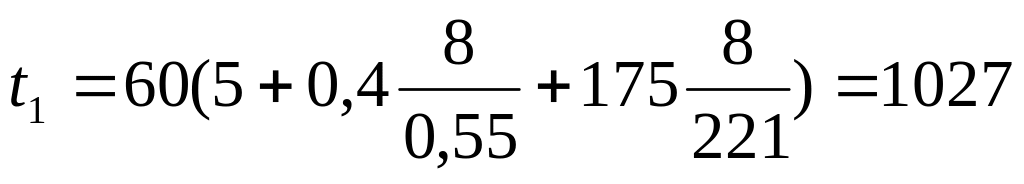

где a,b,c – постоянные коэффициенты, a=5,0, b=0,4, c=1,6;

М – средний запас леса на 1 га.

Qх- средний объем одного хлыста, м3.

сек

сек

,

где lср – среднее расстояние трелевки;

Vрх, Vхх – скорость рабочего и холостого хода.

,

сек

;

Во второй системе машин ведущим механизмом является харвестер Valmet 911.

Сменная производительность Valmet 911:

где Тсм – продолжительность рабочей смены, сек;

tпр=3600 сек – регламентированные простои;

Vх=0,28м3 – средний объем хлыста;

Тц – продолжительность цикла, сек

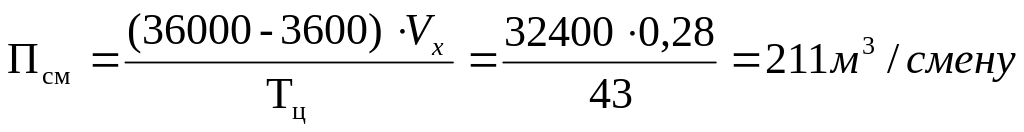

Tц = tc + tp + tn + t0,

где

tc время на срезание дерева, с;

tp время на очистку дерева от сучьев и его раскряжевку, с;

tn время на переезды харвестера от одного дерева к другому, с;

t0 время приведения технологического оборудования в рабочее положение, с.

3.8 Число бригад nбр (шт.) в каждой категории лесов на базе каждой из принятых систем машин составит:

где N – число дней работы бригады, число бригад в каждой категории лесов может быть разным в зависимости от числа дней работы.

1 система машин

nбр = 307,7/86,9=4 бригады

2 система машин

nбр = 685,3/194,04=4 бригады

3.9 Формирование состава лесосечных бригад.

Для расчета числа рабочих в лесосечной бригаде для каждой из принятых систем машин следует использовать табл.1

Состав операций в каждой группе леса от принятого технологического процесса и систем машин.

Погрузка леса может выполняться отдельным функциональным звеном( при вывозке деревьев и хлыстов) или манипулятором лесовозного автопоезда(при вывозке сортиментов)

Таблица 1

Расчет числа рабочих в лесосечной бригаде

Системы машин

Выполняемые операции

Задание бригаде, м³

Марка

машины

Норма выработки, м³

Число

рабочих

по норме

принятое

I

Валка

86,9

Husqvarna 394 XP

69

1

1

Обрезка сучьев

Husqvarna 242 XP

48

3

3

Раскряжевка

Husqvarna 394 XP

68

1

1

Трелевка

ТТ-4

79

1

1

Всего в

бригаде

6

6

II

Валка

194,04

Valmet 911

176,4

1,1

1

Обрезка сучьев

Раскряжевка

Трелевка

Valmet 840

126

2

2

Всего в

бригаде

3

3

Принятое число рабочих должно быть рано или меньше числа рабочих по норме.

3.10 Расчет числа рабочих

Для расчета числа рабочих, необходимых для выполнения годовой программы лесосечных работ, используем табл.2

Таблица 2

Потребное число рабочих на предприятии

Системы машин

Профессия рабочего

Число

рабочих в бригаде, чел

Число бригад

Всего напредприятии, чел

Трудозатраты, чел.-дн.

I

Вальщик

1

4

4

1144

Обрезчик сучьев

3

12

3432

Чокеровщик

1

4

1144

Тракторист

1

4

1144

Раскряжевщик

1

4

1144

Разметчик

1

4

1144

Раскатчик

2

8

2288

II

Оператор харвестера

1

4

4

1144

Оператор форвардера

1

4

1144

Всего

48

13728

Суммарные трудозатраты определяются как произведение принятого числа рабочих на число дней работы в году.

3.11 Потребное число машин и оборудования

Расчет количества машин и оборудования, необходимое для выполнения годового задания ведется по табл.3.

Таблица 3

Потребное число лесосечных машин на предприятии

Система машин

Наименование и марка оборудования

Потребность в оборудовании

в бригаде

на предприятии

в работе

в резерве

в ремоте

Итого

в работе

в резерве

в ремонте

Итого

I

Husqvarna 394 XP (валка+ раскряжевка)

2

1

1

4

8

4

2

14

Husqvarna 242 XP

3

1

1

5

12

6

4

22

ТТ-4

1

0

0

1

4

1

1

6

II

Valmet 911

1

0

0

1

4

1

1

6

Valmet 840

1

0

0

1

4

1

1

6

При проектировании резервных машин и оборудования учитываются следующие нормативы: на 2 работающих механизма проектируется 1 резервный, на 4 машины – 1 резервная. Чтобы найти количество машин в ремонте нужно умножить количество машин в работе на 0,3.
