1.5. Определение объема земляных работ на участке дороги.
Ширину земляного полотна на прямых участках автомобильной дороги определяют по формуле:
м
(для
дорог с двухполосным движением )
S – ширина колеи расчетного автомобиля, м;
d – ширина автомобиля или роспуска с учетом длины коника, м;
m – минимальный зазор между встречными автомобилями (m=2a);
а – расстояние от середины колеса до кромки
где Vp-расчетная скорость движения км/ч, Кум-коэффициент уменьшения на лесовозных дорогах (Кум =0,7…0,8-для двухполосных дорог)
В0 = 2,02+2,50+2*0,40+2*0,40=6,64
В = 6,64+2*1=8,64
По техническим
условиям BCH-01-82
ширина земляного полотна B=8,5м
и ширина проезжей части
.
Категория дороги сохраняется и в
дальнейших расчетах принимаем нормативные
значения.
Сливной призме земляного полотна дорог с одеждами следует придавать поперечные уклоны, равные 10*30‰, а призме грунтовых дорог без покрытий – в пределах проезжей части 40-50‰ и на обочинах 50-60‰.
Сообразуясь с рельефом местности, размещением проектной линии на профиле, типом грунта, рабочей отметкой и другими условиями необходимо выбрать типовой поперечный профиль земляного полотна для характерных участков дороги.

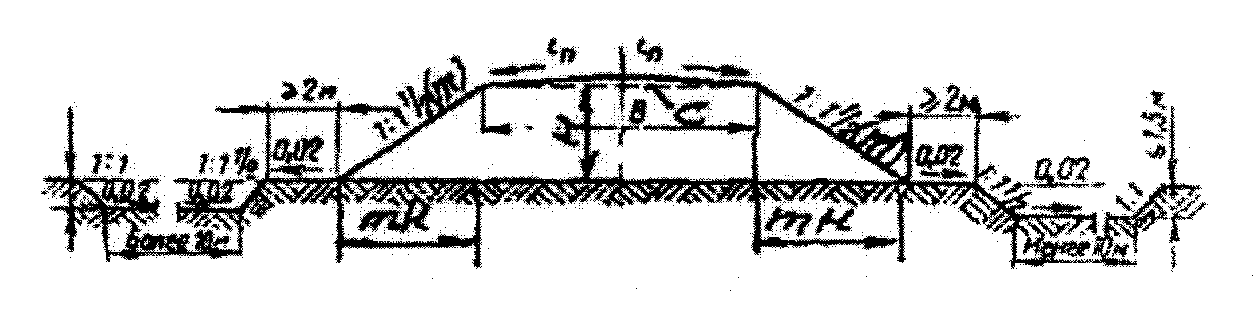

Рис.1. Поперечный профиль земляного полотна
Ширина земляного полотна для категории дороги IVв В=6,5;
Объем земляных работ следует определить на всей длине продольного профиля по формуле:
V
=
( В* Н
+
1,625 * Н2
)*L
+ Vc,
где
V
-
объем насыпи, м
Vобщ=Vпр+Vс,
Vпр= ВНср+ 1,625Нср2
Vc=0.1*(B/2)*L
В - ширина земляного полотна поверху, м;
L - длина участка, м
H
-
средняя рабочая отметка, м;
Vc – объем сливной призмы, м3
V
=
136172,78
м3
Объем земляных работ на 1 км продольного профиля
V
=
Vн/L
= 136172,78 / 5,875 = 23178,35 м3
Таблица 6. Объём земляных работ на участке дороги
ПК+ |
Рабочая отметка, H |
Hср |
Длина участка, м |
BHср м2, |
1,625Hср2 м2, |
Vc, м3 |
Vп, м3 |
Vобщ м2, |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
1,96 |
2,3 |
100 |
19,55 |
8,59625 |
42,5 |
2814,63 |
2857,13 |
2 |
1,5 |
1,73 |
100 |
14,705 |
4,86346 |
42,5 |
1956,85 |
1999,35 |
50 |
1,39 |
1,44 |
50 |
12,24 |
3,3696 |
21,25 |
780,48 |
801,73 |
4 |
1,94 |
1,66 |
50 |
14,11 |
4,47785 |
21,25 |
929,393 |
950,643 |
5 |
5 |
3,47 |
100 |
29,495 |
19,5665 |
42,5 |
4906,15 |
4948,65 |
6 |
4,74 |
4,87 |
100 |
41,395 |
38,54 |
42,5 |
7993,5 |
8036 |
25 |
4,04 |
4,39 |
25 |
37,315 |
31,3172 |
10,625 |
1715,8 |
1726,43 |
8 |
4,11 |
4,07 |
75 |
34,595 |
26,918 |
31,875 |
4613,47 |
4645,35 |
9 |
2,14 |
3,12 |
100 |
26,52 |
15,8184 |
42,5 |
4233,84 |
4276,34 |
10 |
2,06 |
2,1 |
100 |
17,85 |
7,16625 |
42,5 |
2501,63 |
2544,13 |
11 |
3,24 |
2,65 |
100 |
22,525 |
11,4116 |
42,5 |
3393,66 |
3436,16 |
12 |
4,54 |
3,89 |
100 |
33,065 |
24,5897 |
42,5 |
5765,47 |
5807,97 |
75 |
4,39 |
4,46 |
75 |
37,91 |
32,3239 |
31,875 |
5267,54 |
5299,41 |
14 |
3,67 |
4,03 |
25 |
34,255 |
26,3915 |
10,625 |
1516,16 |
1526,79 |
15 |
4,04 |
3,85 |
100 |
32,725 |
24,0866 |
42,5 |
5681,16 |
5723,66 |
16 |
2,74 |
3,39 |
100 |
28,815 |
18,6747 |
42,5 |
4748,97 |
4791,47 |
50 |
2,09 |
2,41 |
50 |
20,485 |
9,43816 |
21,25 |
1496,16 |
1517,41 |
18 |
2,44 |
2,26 |
50 |
19,21 |
8,29985 |
21,25 |
1375,49 |
1396,74 |
19 |
2,58 |
2,51 |
100 |
21,335 |
10,2377 |
42,5 |
3157,27 |
3199,77 |
20 |
2,17 |
2,37 |
100 |
20,145 |
9,12746 |
42,5 |
2927,25 |
2969,75 |
21 |
2,87 |
2,52 |
100 |
21,42 |
10,3194 |
42,5 |
3173,94 |
3216,44 |
22 |
1,91 |
2,39 |
100 |
20,315 |
9,28216 |
42,5 |
2959,72 |
3002,22 |
23 |
2,61 |
2,26 |
100 |
19,21 |
8,29985 |
42,5 |
2750,99 |
2793,49 |
24 |
2,25 |
2,43 |
100 |
20,655 |
9,59546 |
42,5 |
3025,05 |
3067,55 |
25 |
2,45 |
2,35 |
100 |
19,975 |
8,97406 |
42,5 |
2894,91 |
2937,41 |
26 |
2,79 |
3,62 |
100 |
30,77 |
21,2947 |
42,5 |
5206,47 |
5248,97 |
27 |
3,62 |
3,21 |
100 |
27,285 |
16,7442 |
42,5 |
4402,92 |
4445,42 |
28 |
4,94 |
4,28 |
100 |
36,38 |
29,7674 |
42,5 |
6614,74 |
6657,24 |
29 |
4,96 |
4,95 |
100 |
42,075 |
39,8166 |
42,5 |
8189,16 |
8231,66 |
30 |
4,54 |
4,75 |
100 |
40,375 |
36,6641 |
42,5 |
7703,91 |
7746,41 |
31 |
3,68 |
4,11 |
100 |
34,935 |
27,4497 |
42,5 |
6238,47 |
6280,97 |
75 |
3,04 |
3,36 |
75 |
28,56 |
18,3456 |
31,875 |
3517,92 |
3549,8 |
33 |
2,91 |
3,34 |
25 |
28,39 |
18,1279 |
10,625 |
1162,95 |
1173,57 |
34 |
2,42 |
2,66 |
100 |
22,61 |
11,4979 |
42,5 |
3410,79 |
3453,29 |
75 |
2,04 |
2,23 |
75 |
18,955 |
8,08096 |
31,875 |
2027,7 |
2059,57 |
36 |
1,83 |
1,93 |
25 |
16,405 |
6,05296 |
10,625 |
561,449 |
572,074 |
37 |
1,68 |
1,75 |
100 |
14,875 |
4,97656 |
42,5 |
1985,16 |
2027,66 |
38 |
2,25 |
1,96 |
100 |
16,66 |
6,2426 |
42,5 |
2290,26 |
2332,76 |
25 |
2,04 |
2,15 |
25 |
18,275 |
7,51156 |
10,625 |
644,664 |
655,289 |
40 |
2,29 |
2,17 |
75 |
18,445 |
7,65196 |
31,875 |
1957,27 |
1989,15 |
41 |
1,81 |
2,05 |
100 |
17,425 |
6,82906 |
42,5 |
2425,41 |
2467,91 |
42 |
1,51 |
1,66 |
100 |
14,11 |
4,47785 |
42,5 |
1858,79 |
1901,29 |
43 |
2,64 |
2,07 |
100 |
17,595 |
6,96296 |
42,5 |
2455,8 |
2498,3 |
44 |
3,34 |
2,99 |
100 |
25,415 |
14,5277 |
42,5 |
3994,27 |
4036,77 |
45 |
5 |
4,42 |
100 |
37,57 |
31,7467 |
42,5 |
6931,67 |
6974,17 |
46 |
5 |
5 |
100 |
42,5 |
40,625 |
42,5 |
8312,5 |
8355 |
47 |
4,54 |
4,77 |
100 |
40,545 |
36,9735 |
42,5 |
7751,85 |
7794,35 |
48 |
3,86 |
4,2 |
100 |
35,7 |
28,665 |
42,5 |
6436,5 |
6479 |
49 |
3,4 |
3,63 |
100 |
30,855 |
21,4125 |
42,5 |
5226,75 |
5269,25 |
50 |
3,29 |
3,34 |
100 |
28,39 |
18,1279 |
42,5 |
4651,79 |
4694,29 |
51 |
3,06 |
3,18 |
100 |
27,03 |
16,4327 |
42,5 |
4346,27 |
4388,77 |
52 |
2,94 |
3 |
50 |
25,5 |
14,625 |
21,25 |
2006,25 |
2027,5 |
53 |
2,41 |
2,67 |
50 |
22,695 |
11,5845 |
21,25 |
1713,97 |
1735,22 |
54 |
1,76 |
2,08 |
100 |
17,68 |
7,0304 |
42,5 |
2471,04 |
2513,54 |
55 |
3,34 |
2,55 |
100 |
21,675 |
10,5666 |
42,5 |
3224,16 |
3266,66 |
56 |
3,72 |
3,53 |
100 |
30,005 |
20,249 |
42,5 |
5025,4 |
5067,9 |
57 |
4,38 |
4,05 |
100 |
34,425 |
26,6541 |
42,5 |
6107,91 |
6150,41 |
58 |
3,44 |
3,91 |
100 |
33,235 |
24,8432 |
42,5 |
5807,82 |
5850,32 |
59 |
3,5 |
3,47 |
100 |
29,495 |
19,5665 |
42,5 |
4906,15 |
4948,65 |
60 |
3,64 |
3,57 |
100 |
30,345 |
20,7105 |
42,5 |
5105,55 |
5148,05 |
61 |
3 |
3,32 |
100 |
28,22 |
17,9114 |
42,5 |
4613,14 |
4655,64 |
25 |
2,53 |
2,76 |
25 |
23,46 |
12,3786 |
10,625 |
895,965 |
906,59 |
62 |
2,43 |
2,48 |
75 |
21,08 |
9,9944 |
31,875 |
2330,58 |
2362,46 |
63 |
2 |
2,21 |
100 |
18,785 |
7,93666 |
42,5 |
2672,17 |
2714,67 |
|
|
|
|
|
|
|
|
ΣVн= |
