Организация рабочего места для монтажа муфт на ок.

Монтаж муфт оптических кабелей местных сетей связи, как правило производят в специально оборудованной монтажной машине на базе автомобиля повышенной проходимости с кузовом микроавтобуса или КУНГ.

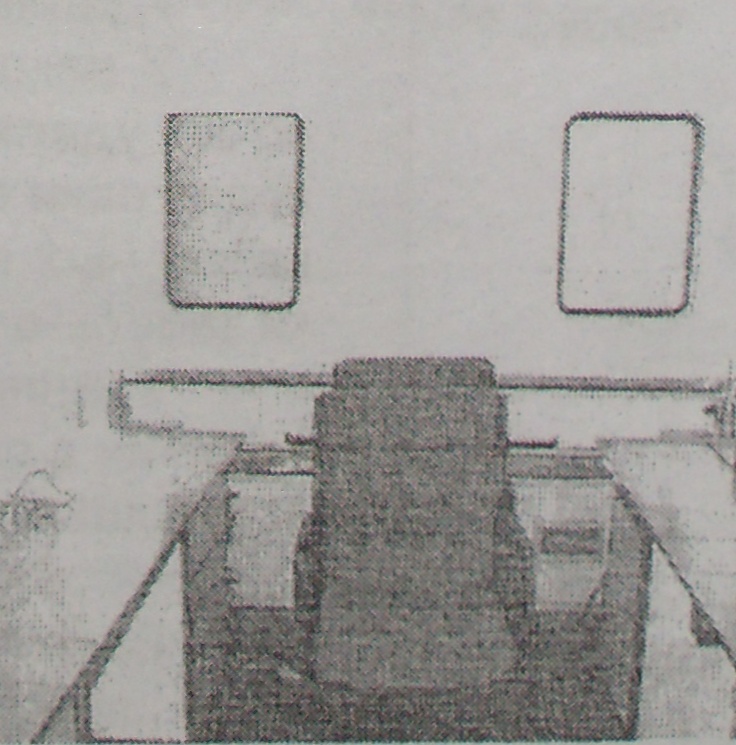

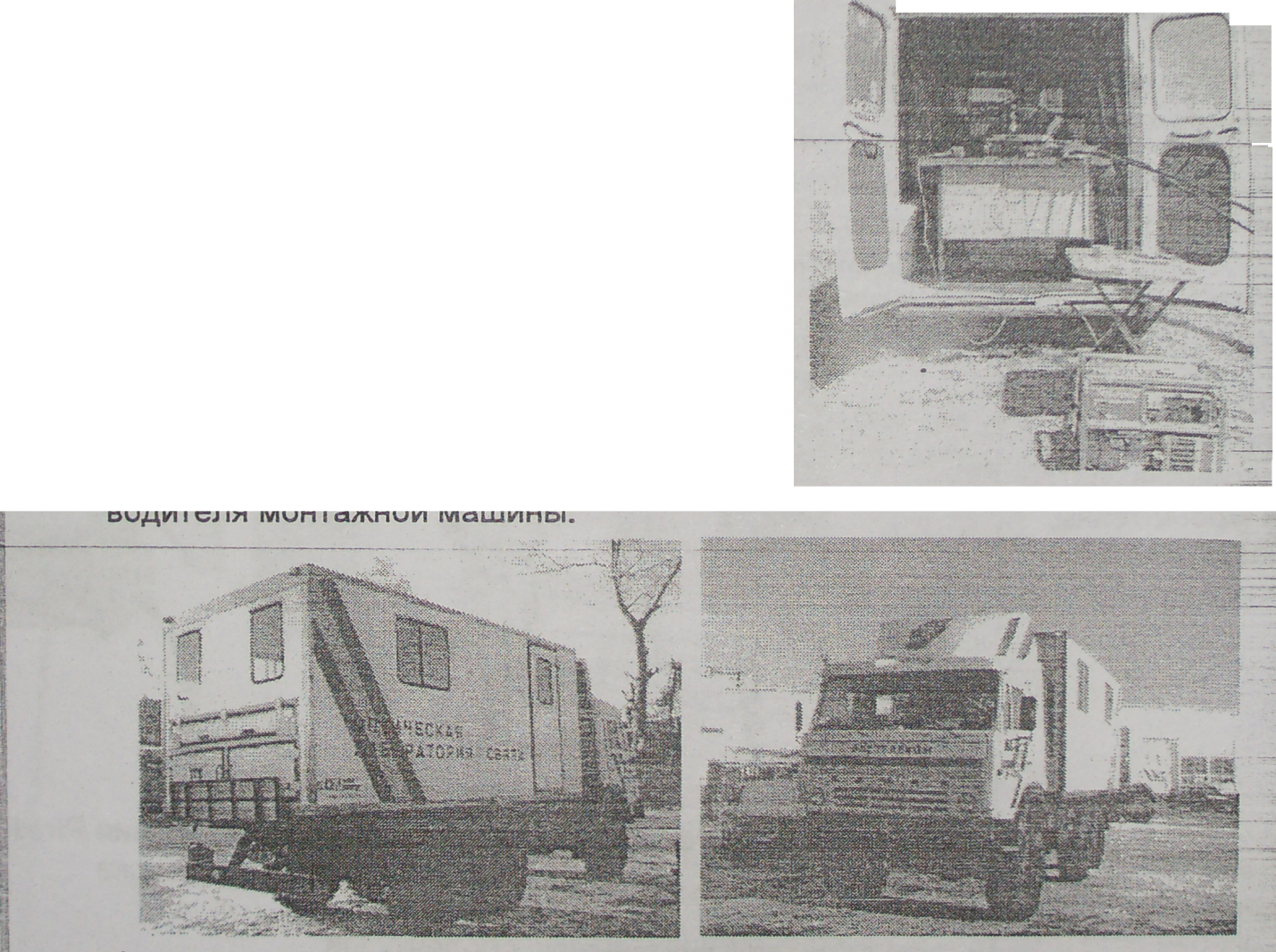

На рисунках показаны компоновка рабочих мест и внешний вид оптических лабораторий связи, предназначенных для монтажа оптических линий связи и определения мест повреждений в телекоммуникационных се­тях.

Допускается производство монтажа

ОК в кабельной канализации, городских коллекторах и в установленной возле кот­лована палатке. Рабочее место, подготав­ливаемое r перечисленных выше условиях,

должно быть сухим, иметь достаточное освещение и вентиляцию и обеспечивать возможность размещения в нём рабочего стола для сварочного устройства и двух монтажников ВОЛ П.

Монтаж и контрольные измерения в процессе монтажа муфт на ОК должна производить группа ВОЛП, состоящая из измерителя ВОЛП, двух монтажников и водителя монтажной машины.

Функциональные возможности подвиж­ной оптической лаборатории связи:

- поиск трасс кабельных линий и опре­деление глубины их залегания;

- определение мест повреждений ка­бельных линий;

- монтаж оптических линий связи;

- в лаборатории имеется бытовой отсек, оснащенный тремя спальными места­ми, столом, электроплиткой и т.п;

- автономное электропитание, отопи-тельно -вентиляционная установка.

5.5.3. Технология монтажа муфт.

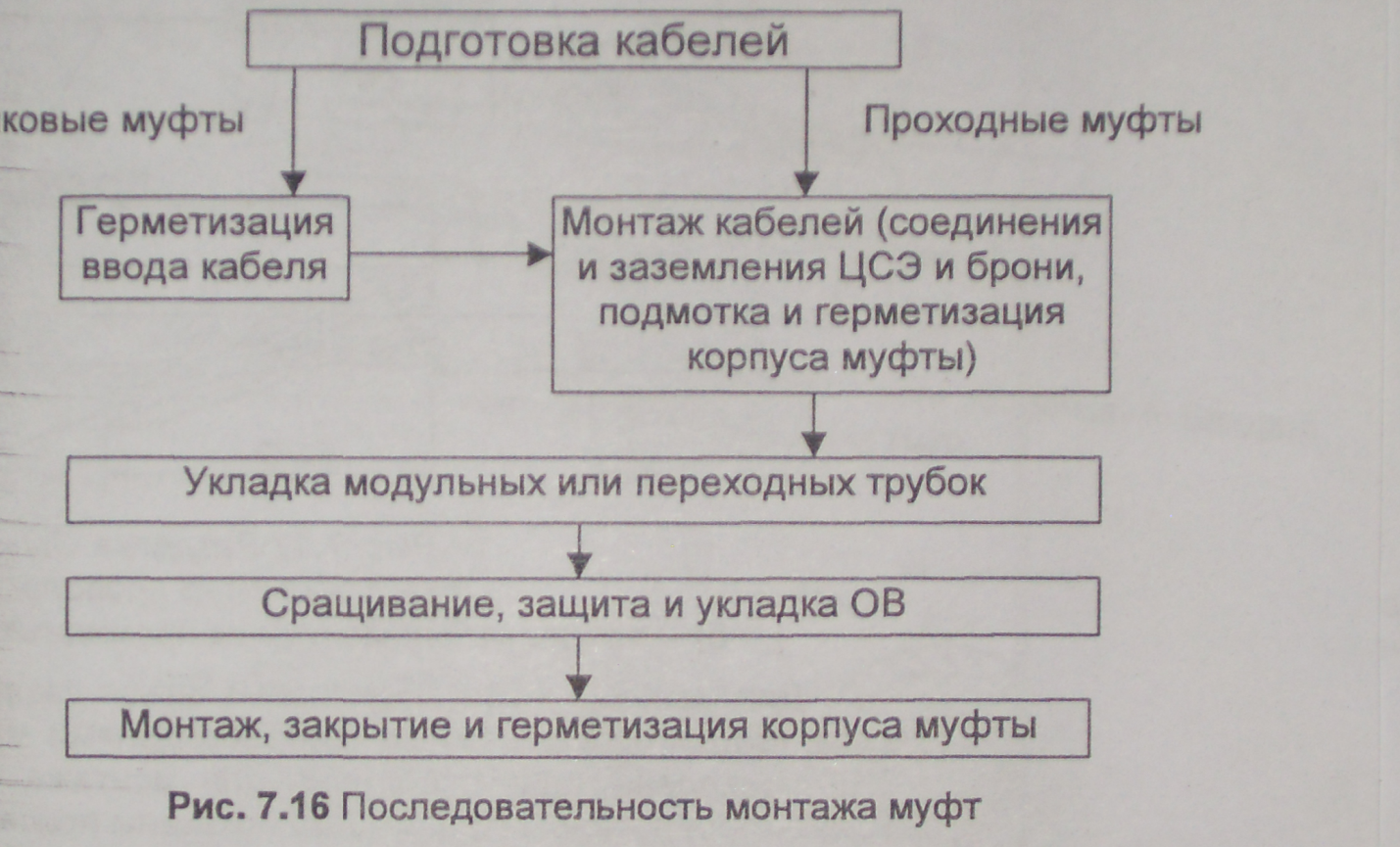

На рисунке 5.32 показана последовательность основных операций монтажа тупиковых и проходных соединительных муфт.

Первым этапом монтажа является подготовка концов кабеля к монтажу.

Концы сращиваемых ОК на длине 4500-5000 мм протирают бензином и сухой ветошью.

Удаляют внешнюю полиэтиленовую оболочку с концов монтируемых кабелей на длине, указанной в инструкции по монтажу муфты. Длины, на Шоторых следует разделывать внешние и внутренние оболочки ОК, бронепокровы, центральные силовые элементы (ЦСЭ), модульные трубки и ОВ различны для каждой конкретной марки соединительной муфты того или иного производителя и указаны в руководствах и инструкциях по их мон-тажу.

Обрезают проволоки, ленты бронепокрова или арамидные волокна на расстоянии, указанном в инструкции по монтажу, от края наружной обо­лочки.

Очищают бронепокровы и внутреннюю полиэтиленовую оболочку от Гидрофобного заполнителя с помощью кабельного очистителя или бензина.

На рис.5.33 в качестве примера показана разделка ОК для монтажа соединительной муфты МТОК 96 ЗАО «Связьстройдеталь».

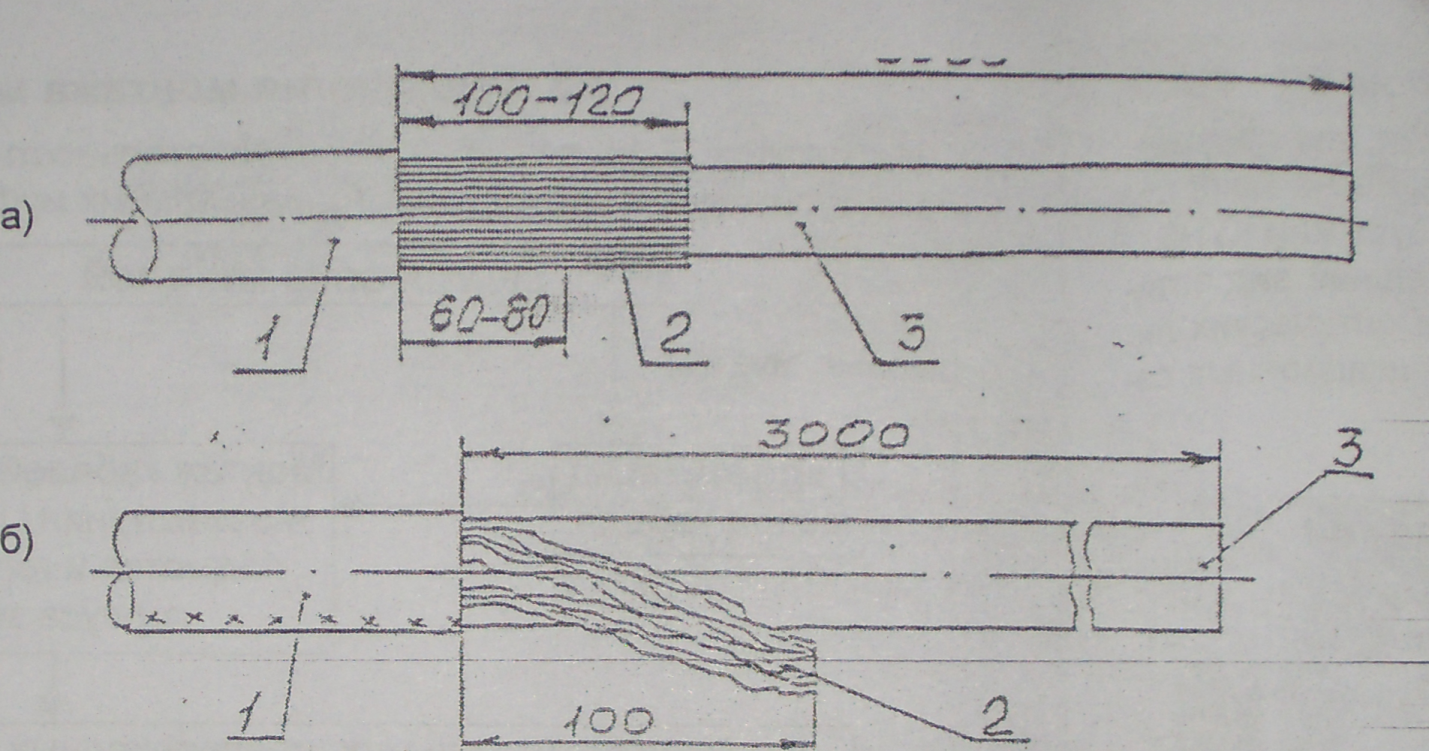

Рис. 5.33 Разделка OK: а) - с броней из проволок; б) - с силовым элементом из арамидных нитей (тварон).

Для монтажа муфт могут применяться различные устройства малой механизации, предлагаемые производителями муфт. На рисунках 5.34 и 5.35 приведены приспособления для монтажа ОК, предлагаемые ЗАО «Связьстройдеталь». На рис. 5.36 показаны приспособления (кронштейны, монтажный столик) для монтажа оптических муфт серии Oasys компании Pirelli (Италия).

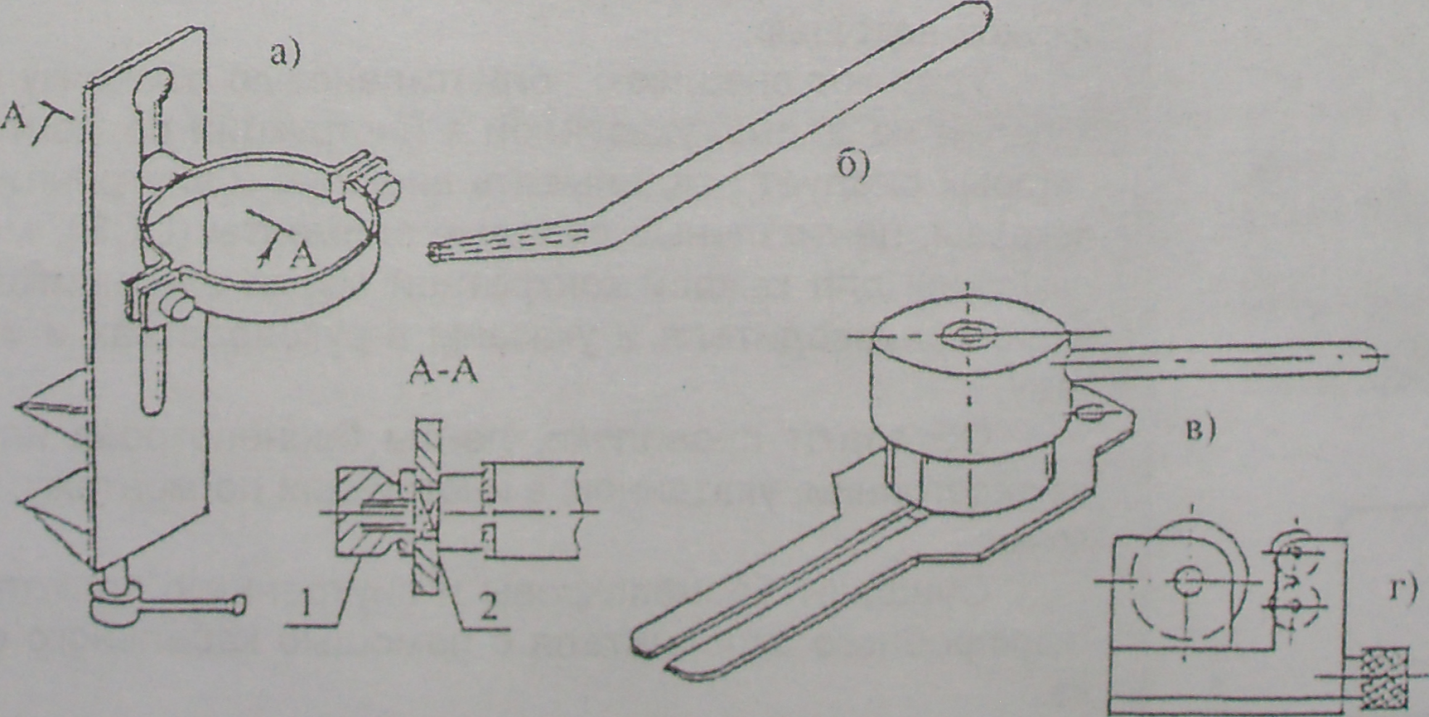

Рис.5.34 Комплект приспособлений для монтажа ОК: а-кронштейн для закрепления муфты; б-приспособление для загибки круг­лых проволок бронепокрова; е-приспособление для поджатия проволок бронепокрова; г- приспособление для кольцевой прорезки оболочек ОК.

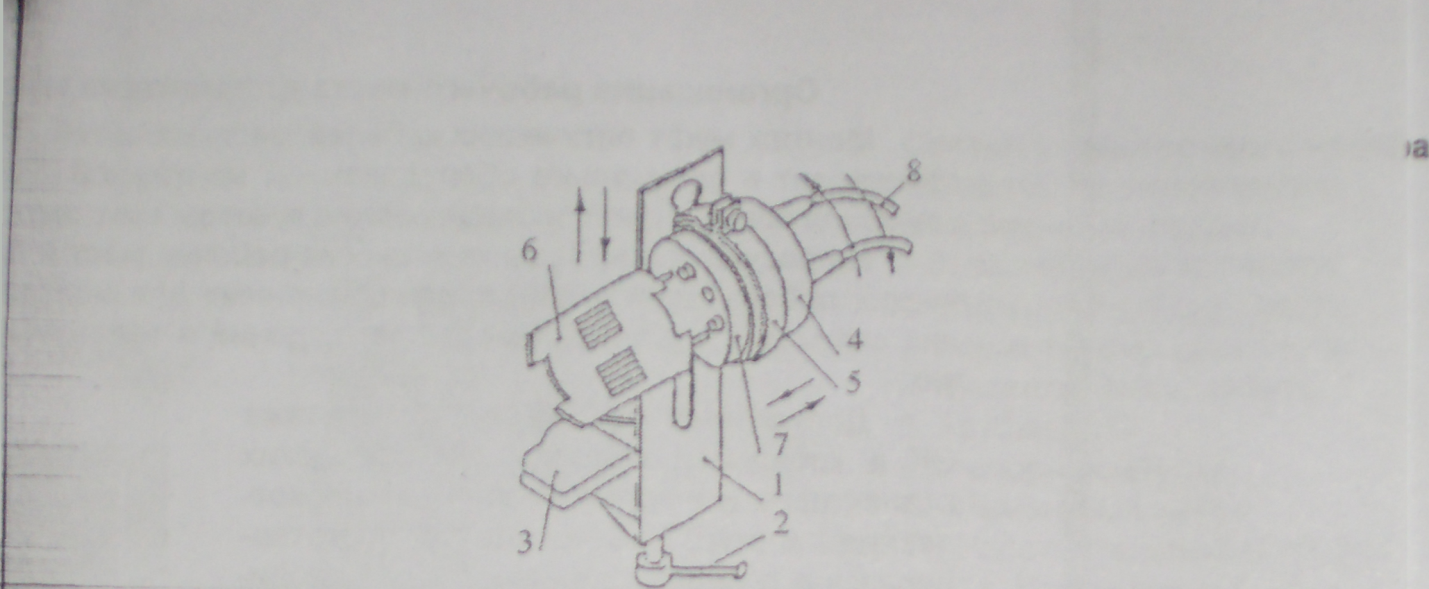

Рис. 5.35 Горизонтальное положение муфты МТОК-96,

закрепленной в кронштейне: f-кронштейн; 2-струбцина; 3-столешница; 4-оголовник муфты МТОК-96; 5-хомут; 6-кассета; 7-обечайка; 8-кабель.

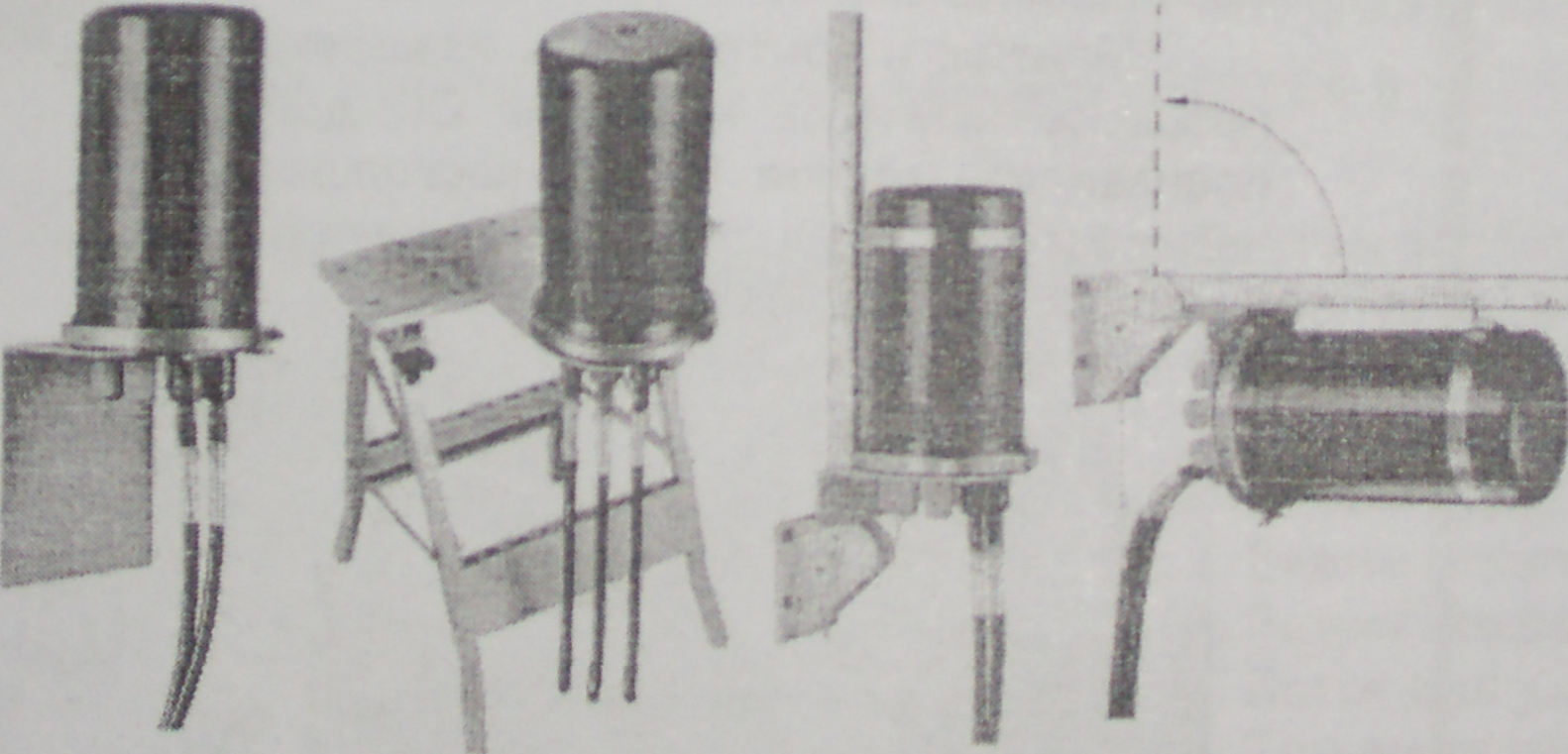

Рис.5.36 Муфты серии Оаsуs компании Pirelli с приспособлениями для монтажа.

Удаляют внутреннюю оболочку ОК.

У некоторых тупиковых муфт (например МТОК 96) внутренняя обо­лочка удаляется после разделки бронепокрова или арамидных нитей и подготовки входных концов кабелей к герметизации - установки патрубков кабельных вводов, оголовника муфты, подмотки лент и осаждения на сты­ки кабель-оголовник термоусаживаемых трубок (ТУТ).

Удаляют гидрофобный заполнитель с ЦСЭ, модульных трубок и при наличии с проводов служебной связи (СС) и дистанционного питания (ДП), от с помощью кабельного очистителя.

Обрезают и удаляют кордели.

Выполняют заделку бронепокрова или арамидных нитей. Для этой цели широко применяются термоусаживающие трубки и манжеты (рис. 5.37).

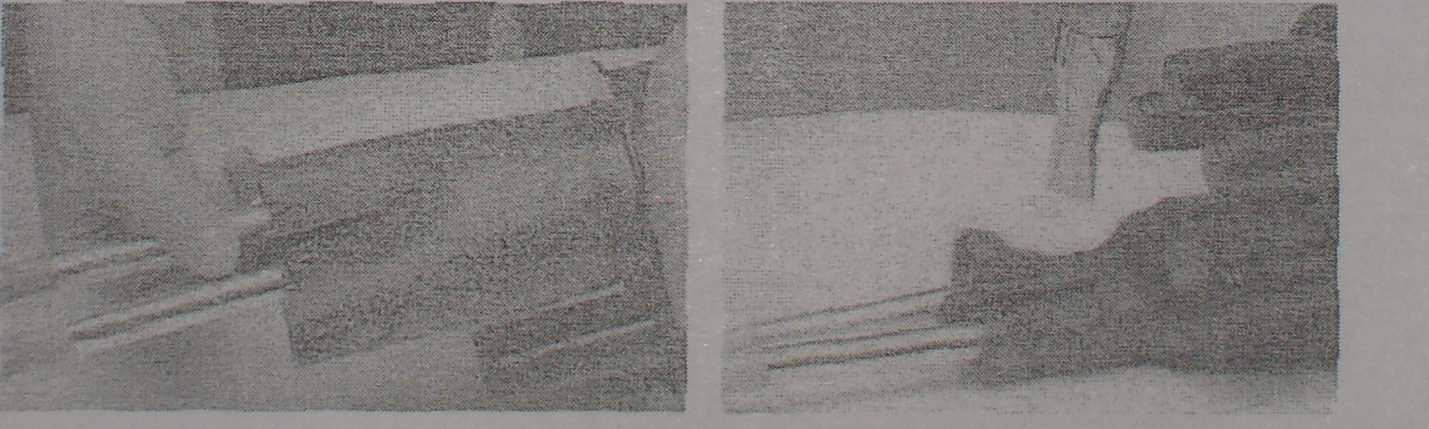

Рис. 5.37 Заделка ОК (установка кабельного ввода)

с помощью осаждения ТУТ феном (муфты серии НОС - Hesfibel)

Оптические кабели выпускаются различными изготовителями и квалифицируются по назначению, области применения, системе передачи конструкции сердечника, типу защитных бронепокровов и условию npoкладки. Применяются следующие бронепокровы: бронеленты (плоские или гофрированные), стальные круглые и плоские проволоки, стеклопластика--вые стержни, алюмополиэтиленовые оболочки, стеклонити (СВМ или кевлар) и стальная оплетка.

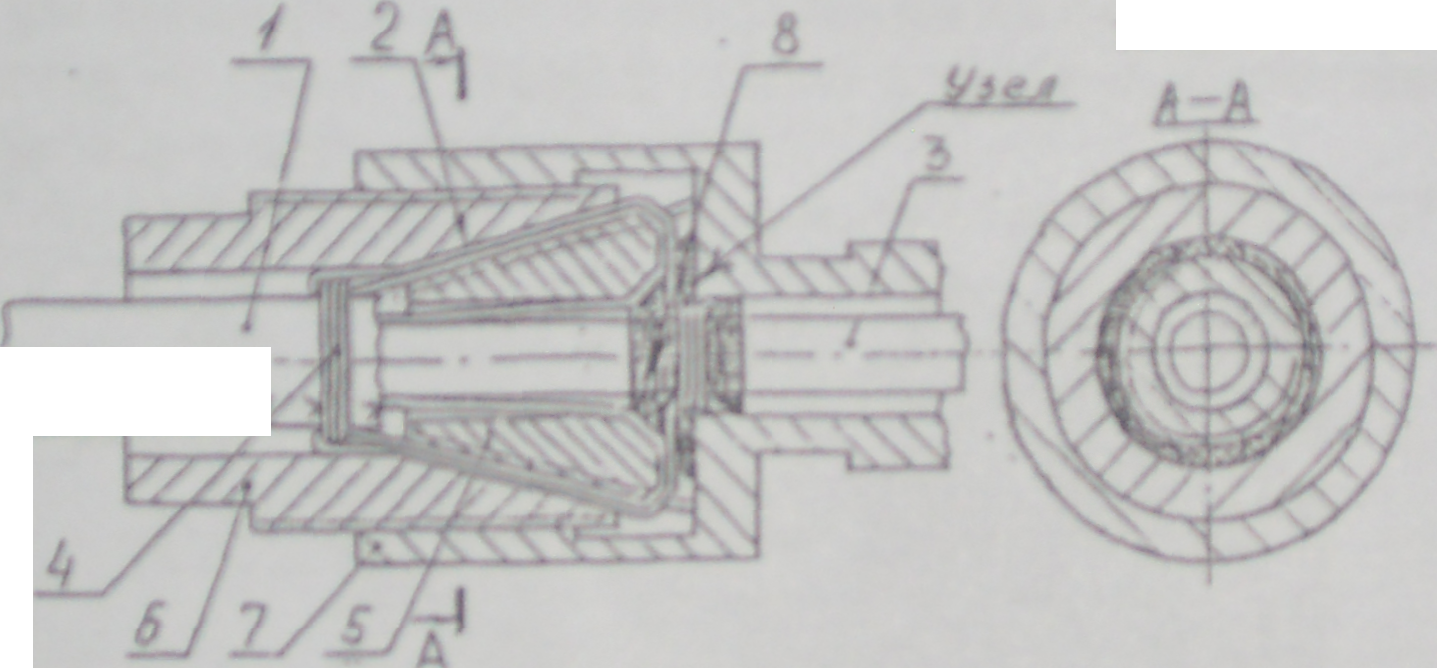

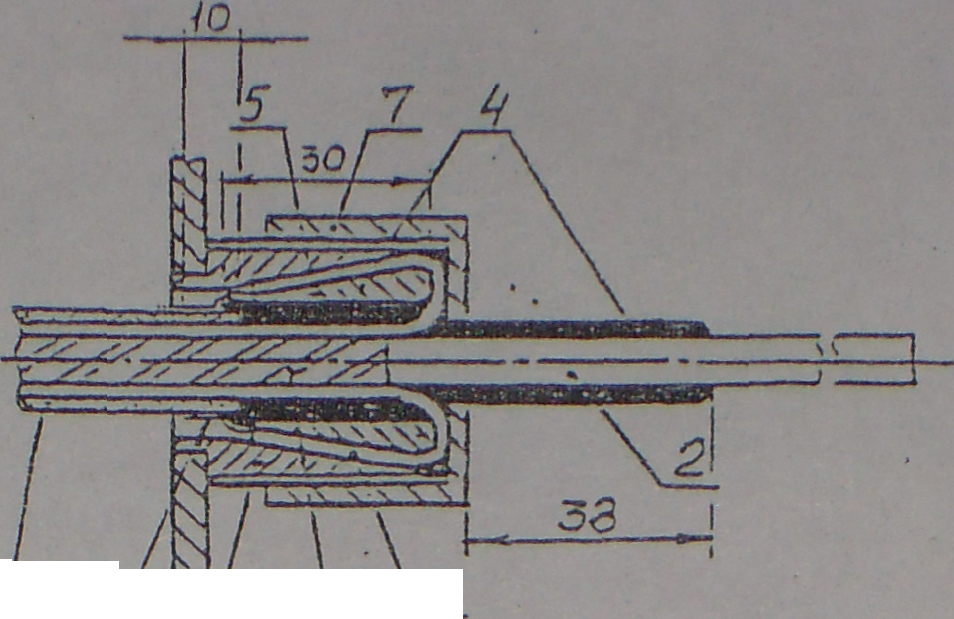

На рис. 5.38 показаны способы заделки ОК с различными бронепокровами и силовыми элементами для муфты МТОК 96 ЗАО «Связьстройдеталь».

1. Кабель. 2. Трубки ТУТ. 3. Оголовник. 4. Основание. 5. Пластина с наружным конусом и гайкой. 6. Внутренний конус. 7.Проволки броне­покрова. 8. Промежуточная оболочка ОК. 9. Пластина-диэлектрик. 10. Гайка. 11. Лента уплотняющая мастичная 2900R

1. Наружная оболочка, 2. Нити, 3. Промежуточная оболочке. 4. Бандаж

5. Наружный корпус. 6. Штуцер

в)

Наружная оболочка. 2. Повив нитей. 3. Промежуточная оболочка ОК. 4. Бандаж.

5. Внутренний корпус. 6. Наружный корпус. 7. Штуцер. 8. Лента уплотняющая мастичная 2900R.

1. Наружная оболочка. 2. Повив нитей тварон. 3. Промежуточная оболочка ОК. 4. Бандаж. 5. Внутренний конус 6. Наружный конус. 7. Гайка. 8. Липкая лента.

9. Герметик 2900R.

1. Кабель. 2. Стеклопрутки. 3. Наружный конус. 4. Штуцер. 5. Внутрен­ний конус. 6. Промежуточная оболочка. 7. Ленита уплотняющая мас­тичная 2900R

1. Кабель. 2. Стеклопрутки. 3. Бандаж. 4. Наружный конус. 5. Гайка. 6. Внутренний конус. 7. Промежуточная оболочка. 8. Герметик 2900R

Наружная п/э оболочка. 2. Промежуточная оболочка. 3. Проволоки бронедокрова. 4. Герметик 2900R. 5. Внутренний конус. 6. Наружный конус. 7. Гайка. 8. Водоблокирующая лента. 9. Липкая лента

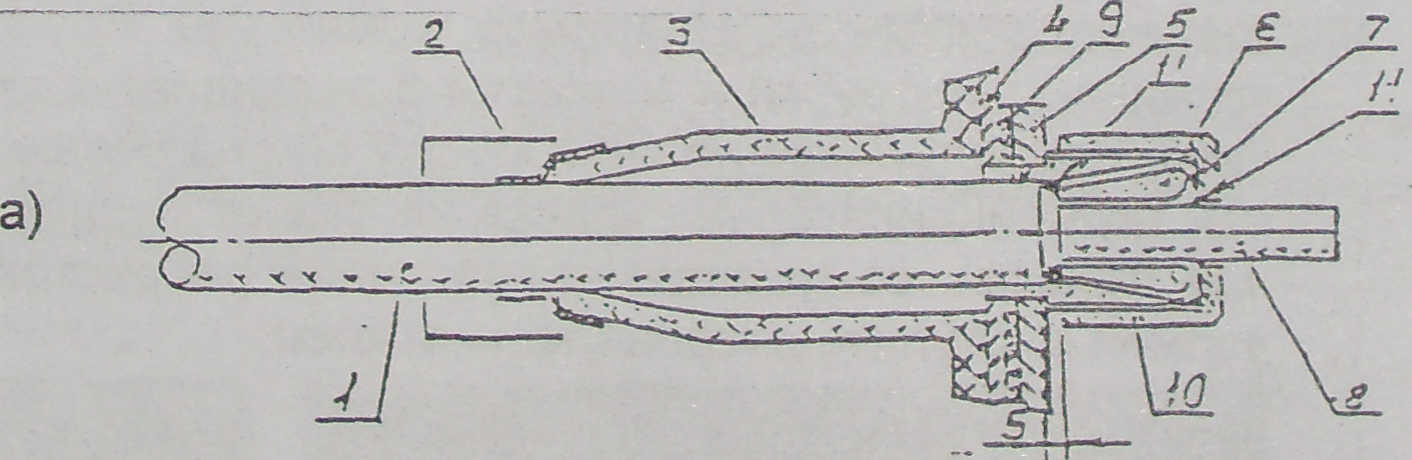

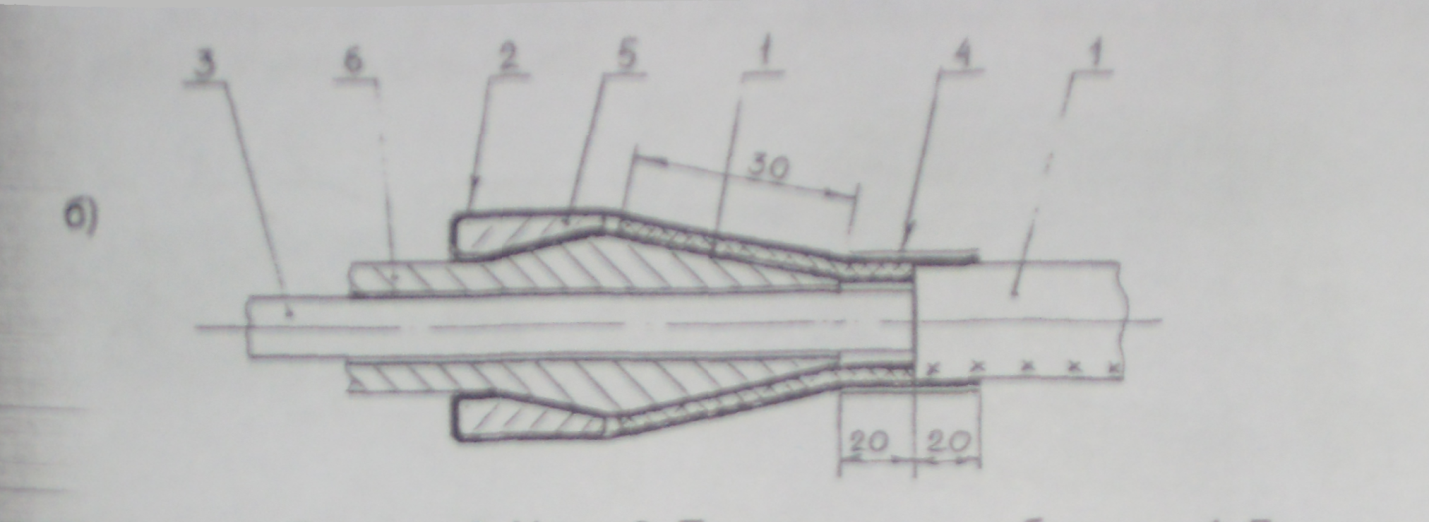

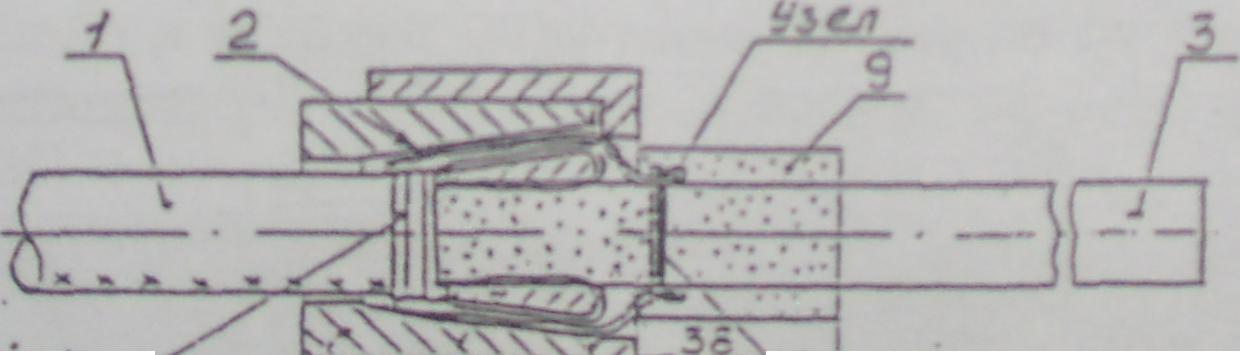

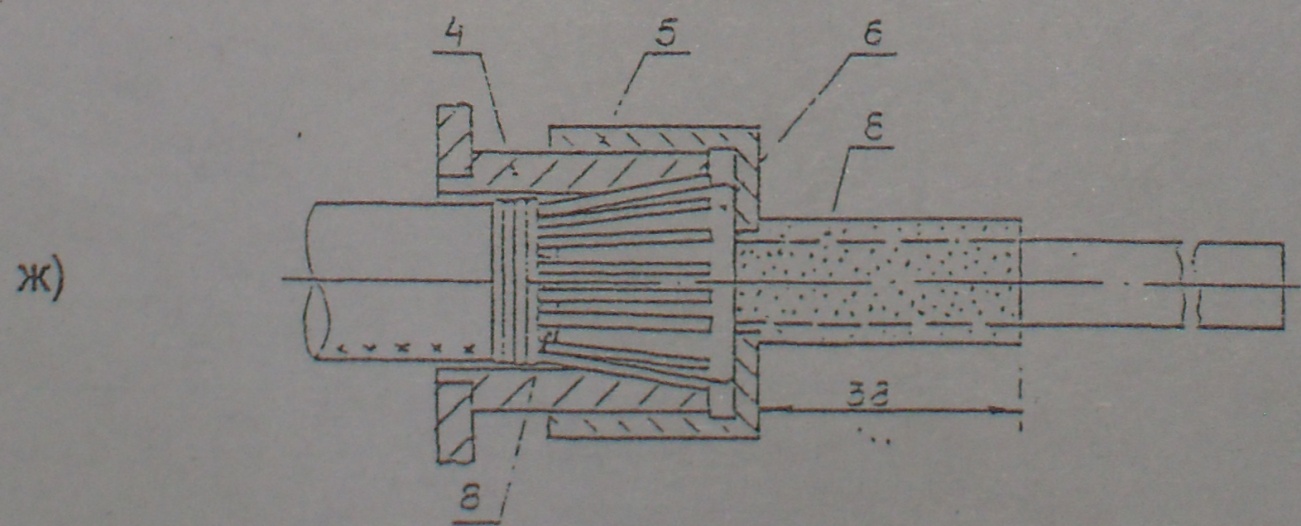

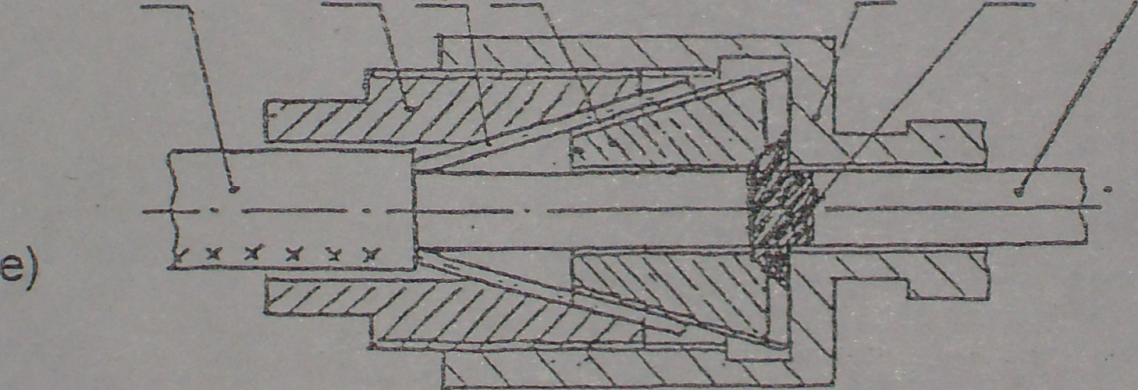

Рис. 5.38 Варианты заделки ОК:

а) с проволочным бронепокровом; б), в), г) с силовым элементом из синтетических нитей; е), ж) с бронепокровом из стеклопрутков; д) с бронепокро­вом из плоских стальных лент; з) с проволочным бронепокровом и водоблокирующей лентой.

Если муфта тупиковая проводиться герметизация кабельных вводов Г в оголовник муфты с помощью подмотки герметизирующих лент и осажде­ния ТУТ (рис. 5.39). Очень удобными для монтажа являются ТУТ с подкпеивающим слоем. Например, компанией Raychem выпускаются термоусаживаемые трубки и манжеты с подклеивающим слоем и термоиндика­цией. При установке на ОК и муфту они нагреваются до тех пор пока зеле­ная термоиндикаторная краска не станет черной и не исчезнут профиль­ные полоски, создающие впечатление ребристой поверхности. По краям должен выступить расплавленный клей.

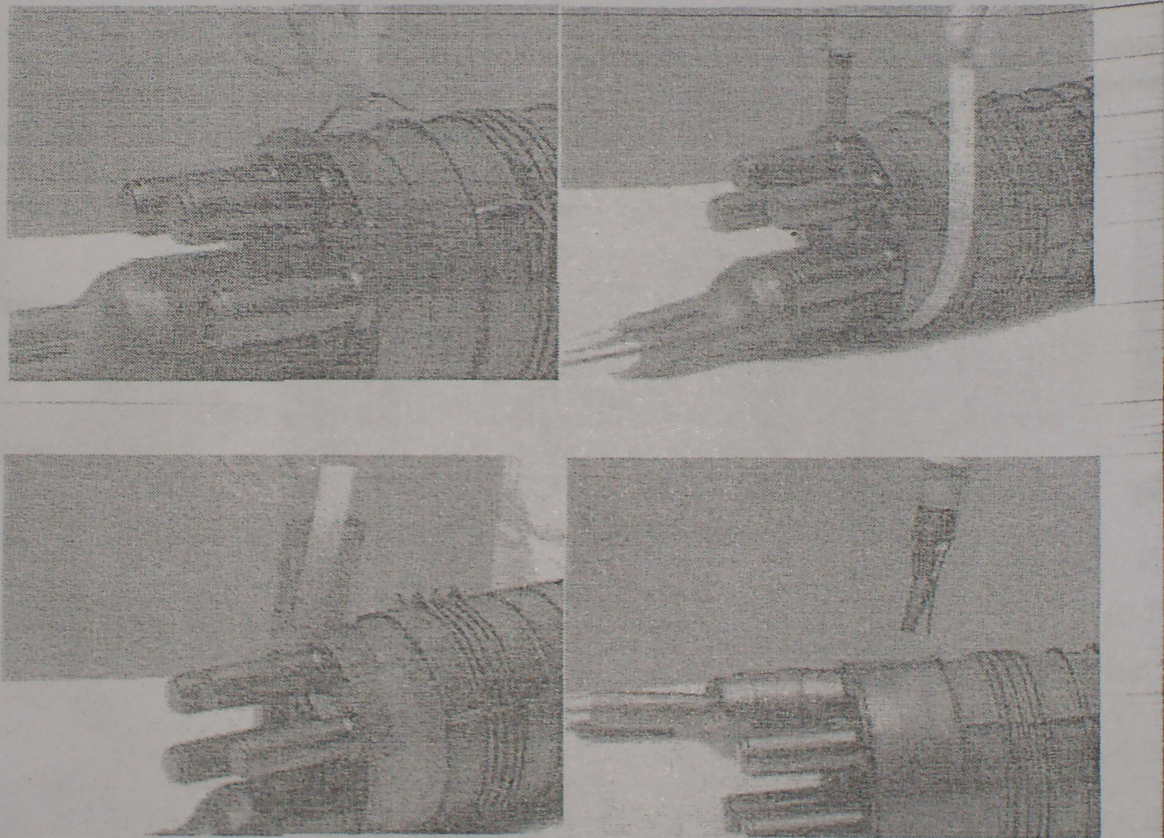

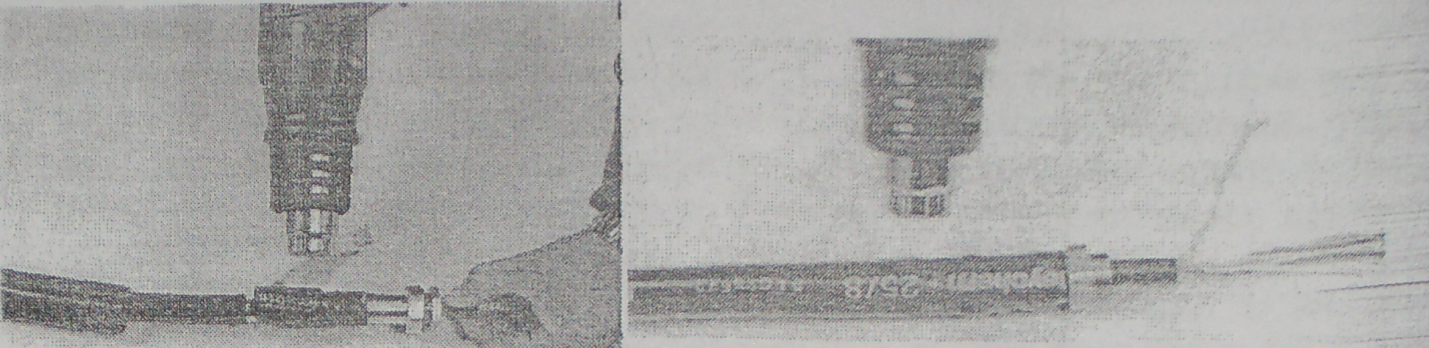

Рис.5.39 Герметизация кабельных вводов с помощью ТУТ муфты серии FOSC-100 В/Н компании Raychem.

Фирмой Hellermann производиться специальный герметизаторы ка­бельных вводов CABLELOK™. Герметизатор CABLELOK™ - это патенто­ванное изделие, используемое для герметизации кабельных вводов (пор­тов) сварочных муфт компании Hellermann. Изготовленный из неопреново-го каучука, CABLELOK™ имеет уплотняющую кромку, которая врезается в кабель и обеспечивает герметичность. Кабель просто вставляется в порт соединительной муфты. При этом кабель пронзает массу CABLELOK™. Затем герметизатор вместе с кабелем проталкивается назад, пока порт не будет полностью закрыт. Герметизаторы выпускаются нескольких разме­ров, что позволяет использовать их практически со всеми соединительны­ми муфтами компании Hellermann. Герметизатор выдерживает давление столба воды высотой 6 м.

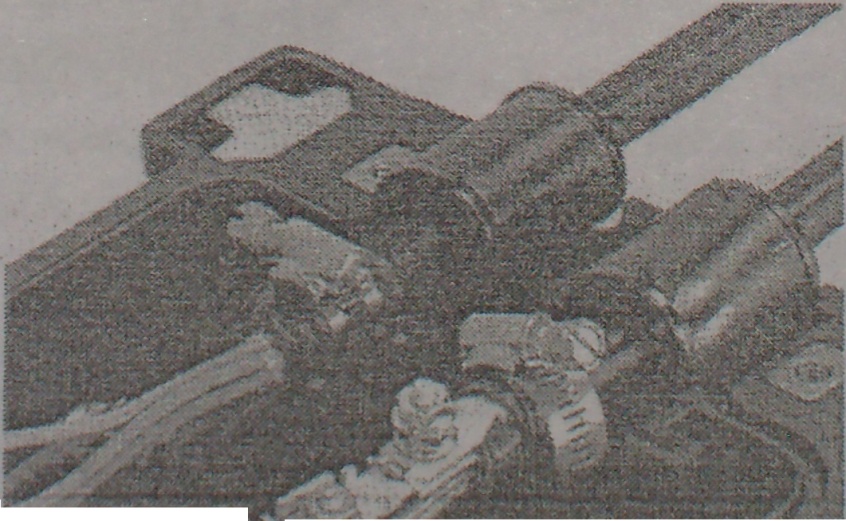

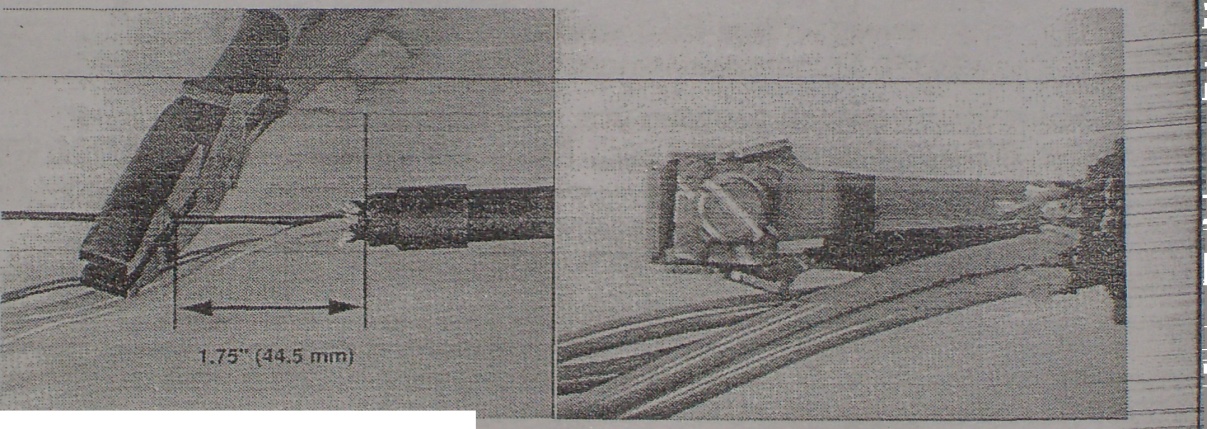

Обрезают ЦСЭ на расстоянии, указанном в инструкции по монтажу, от конца оболочки кабеля и зафиксировать в узле крепления ЦСЭ (рис. 5.40).

Рис.5.40 Обрезка и фиксация ЦСЭ в узле крепления.

(муфта серии 2178-S компании ЗМ)

Для проходных муфт подготавливают кабельные вводы к герметиза­ции с помощью установки шайб и намотки герметизирующих мастичных лент (рис. 5.41).

Рис. 5.41 Подготовка кабельных вводов к герметизации (муфта серии 2178-S компании ЗМ).

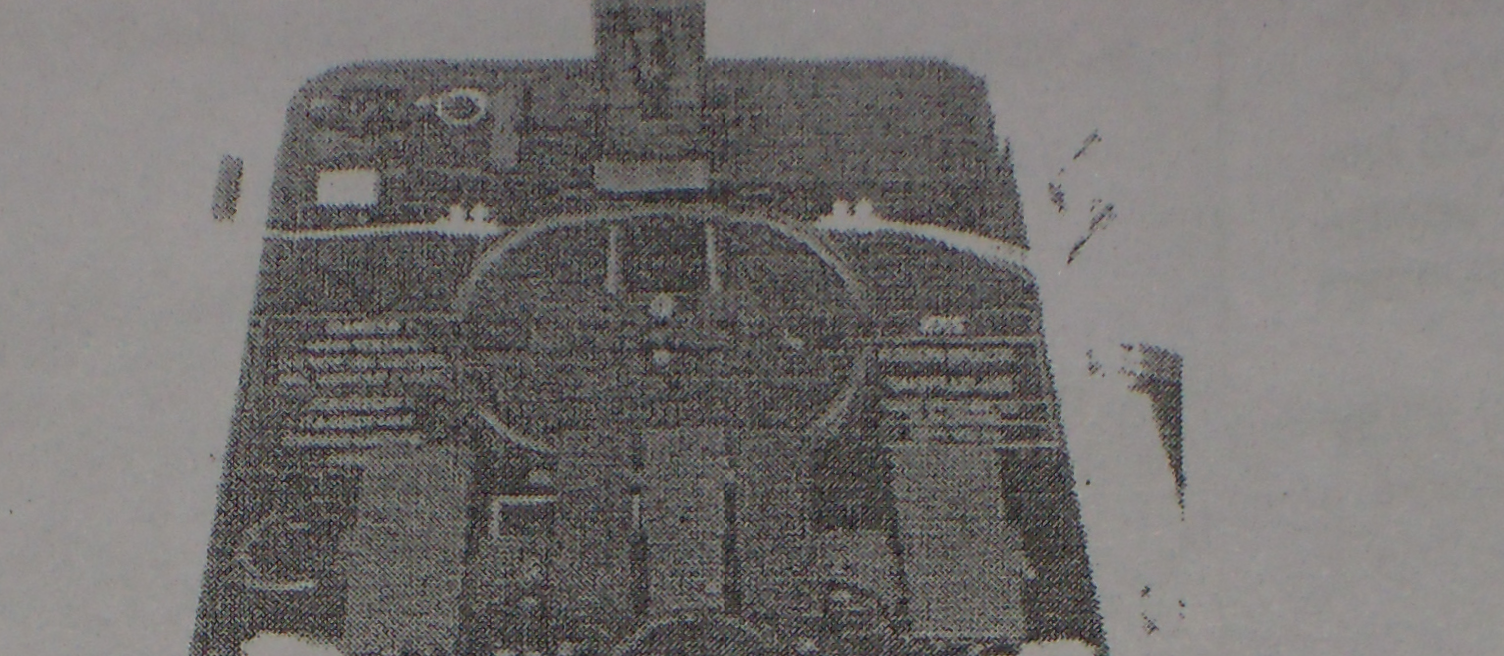

Рис. 5.42 Раскладка ОВ им установка гильз КЛДЗ на кассете муфты

МТОК96 ЗАО «Связьстройдеталь»: 1 - кассета; 2 - пучки модульных трубок; 3 - нейлоновые стяжки; 4 - мар керы; 5 - оптическое волокно; 6 - гильзы ГДЗС; 7 - планка;

8 - гильза полиэтиленовая

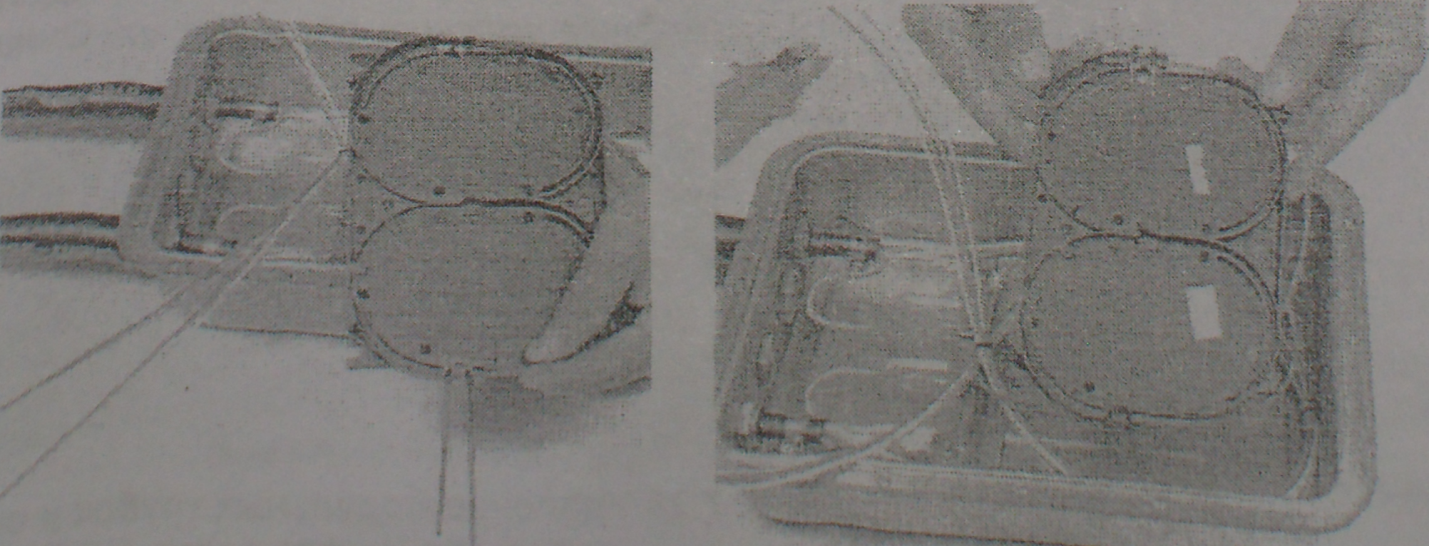

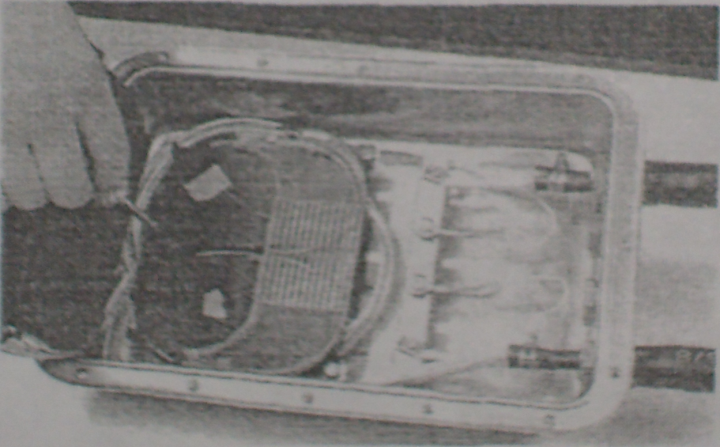

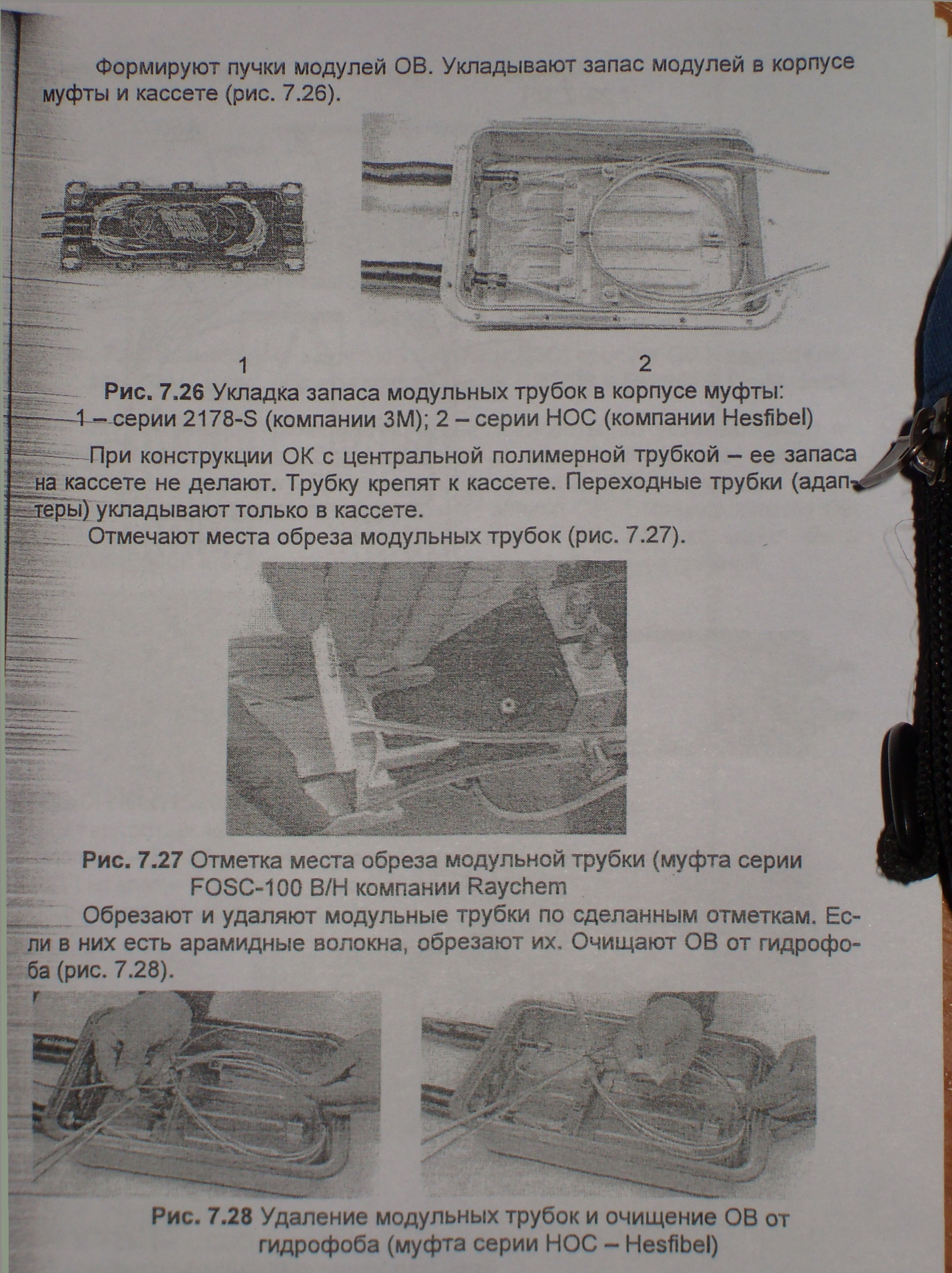

рис. 5.43 Укладка модульных трубок и ОВ в муфте серии НОС компании Hesfibel

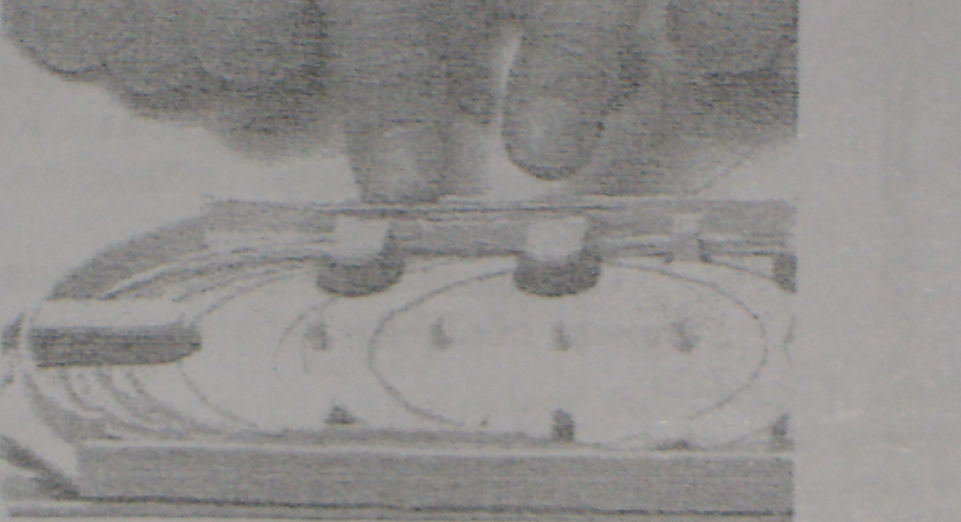

Укладывают ОВ в кассету не менее 3-х полных витков (рис. 5.44).

Рис 5.44 Укладка ОВ в кассету муфты серии FOSC-100 В/Н компании Raychem

Устанавливают кассету в корпусе муфты и закрепляют ее (рис. 5.45). Кассета может крепиться на винтах, липкой ленте или петлях.

Рис 5.45 Установка кассеты в муфте серии НОС компании Hasfib

Рис 5.45 Установка кассеты в муфте серии НОС компании Hasfib

У некоторых муфт, например серии USCO 4-6 (RXS) при сварке ОВ кассета устанавливается на сварочном аппарате, где предусмотрено ме­сто для нее (рис 5.46). После сварки ОВ кассеты помещают в корпус муф­ты.

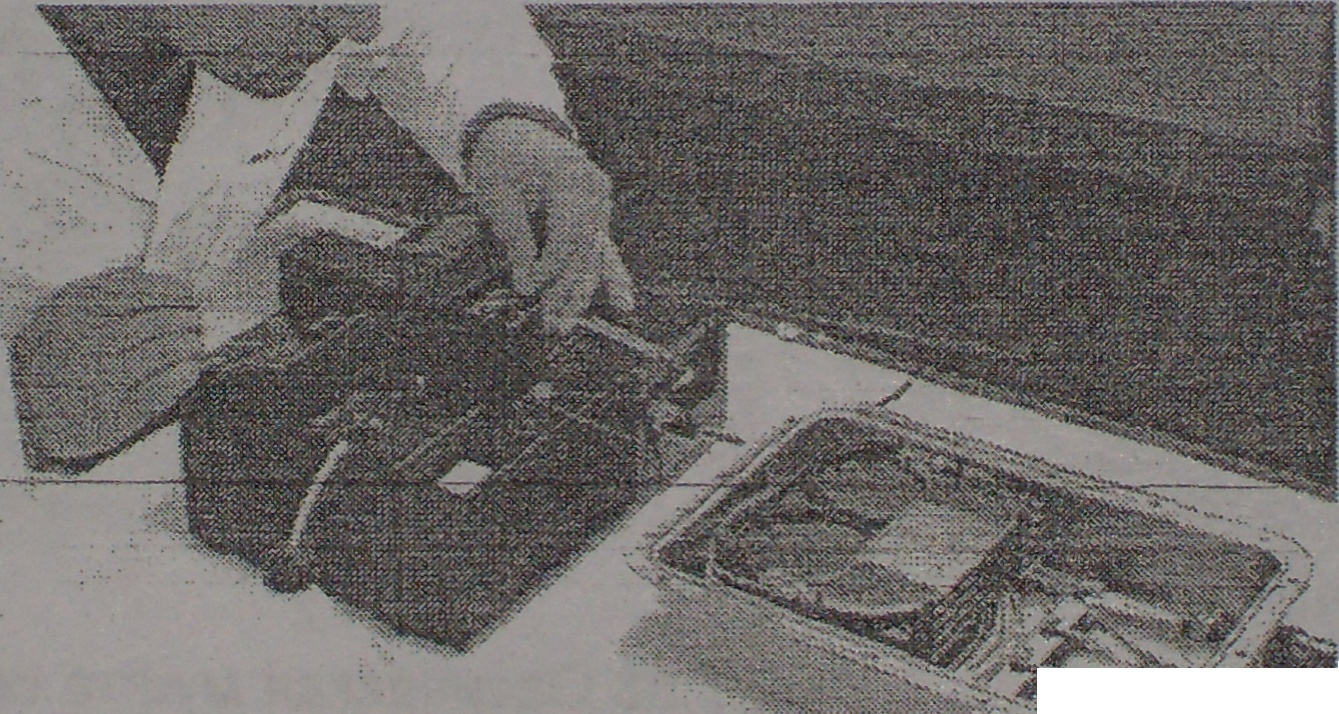

Рис.5.46 Установка кассеты с ОВ муфты серии -USCO 4-6 на сварочном аппарате (RXS).

Производят сращивание ОВ методом сварки с последующей защитой места сварного соединения ОВ КЗДС (рис.5.47) Сращивание ОВ может производиться и с помощью механических соединителей.

Рис.5.47 Сварка ОВ (муфта серии НОС - Hesfibel) .

Укладывают ОВ в кассету. Если монтаж ОВ производится сразу, то волокна в порядке номеров, поочередно навстречу друг другу, следует ук­ладывать на кассету, с целью определения места удаления защитного по­крытия и места выполнения скола. Каждое волокно до места сращивания должно иметь на кассете три полных витка запаса (700-750 мм). Во время подготовки и сварки ОВ кассету следует располагать в непосредственной близости к сварочному аппарату, стрипперу и скалывателю. К этим уст­ройствам с кассеты попадается только один виток волокна. Оптические волокна соединяют и выкладывают в кассете так, чтобы радиус изгиба первого, от центра кассеты, волокна был не менее 37,5 мм. Укладывают сростки, защищенные гильзами КДЗС, в ложементы (держатели) и фикси­руют их (рис.5.48).

Если в муфте применяется более 1 кассеты, то устанавливают по порядку 2 и 3 кассеты ОВ и повторяют на каждой из них операции. При расположении кассеты ОВ рядом со сварочным аппаратом, кассету ОВ не симать, а выкладку производят за счет запаса ОВ. Верхнюю кассету ОВ накрывают крышкой, зафиксировав ее (рис. 5.49). Крышка может быть Пластмассовой или металлической, прозрачной или непрозрачной.

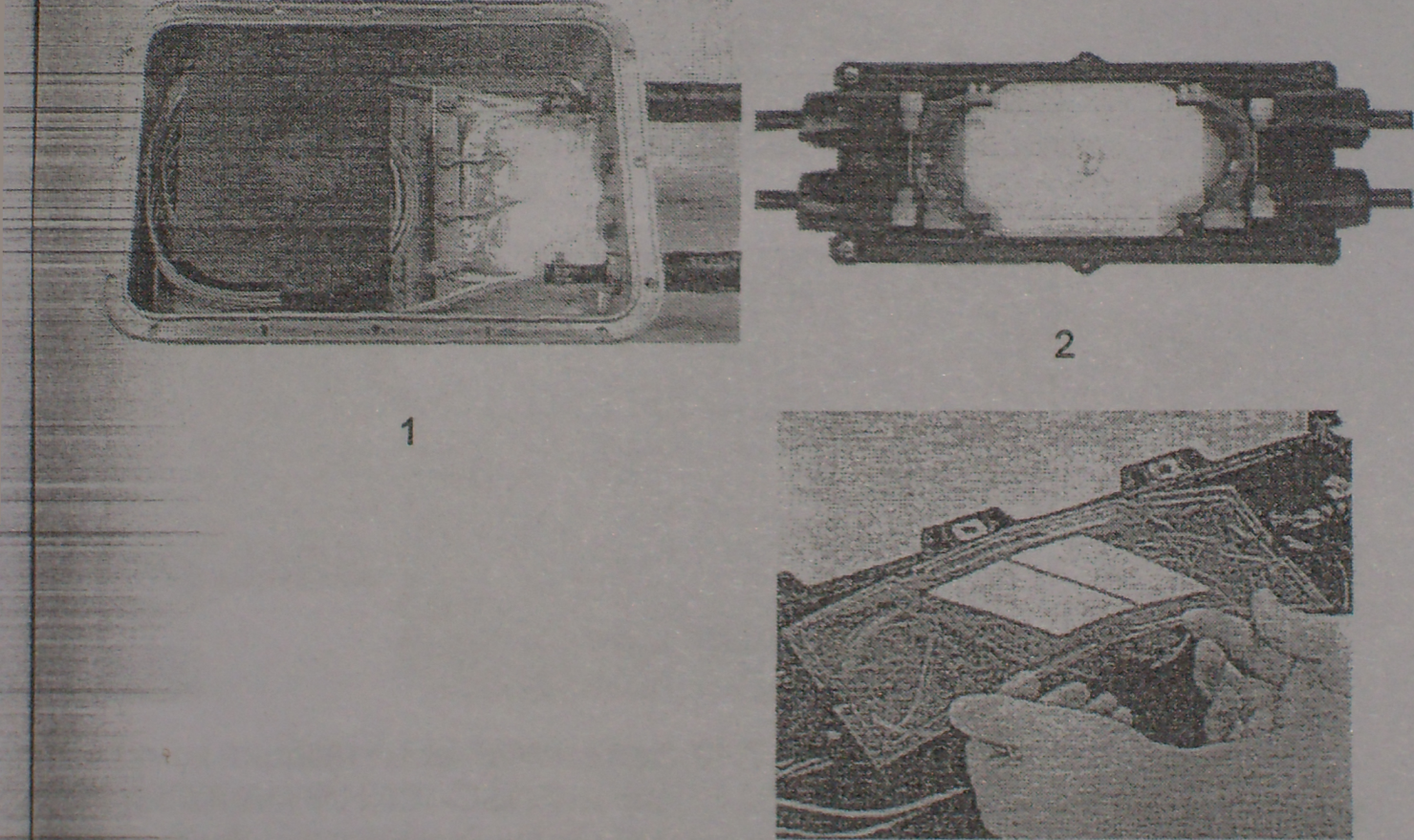

Рис. 5.49 Закрытые крышками кассеты в муфтах:

1 - серии НОС - Hesfibel;

2 - серии USCO 4-6 - RXS;

3 - серии 2178-S ЗМ

Проводят рефлектометром проверку сростков ОВ на обрыв и затуха­ние. При обнаружении обрыва или увеличении затухания вынимают ОВ, устраняют дефекты и повторяют проверку. Убедившись в том, что ОВ це­лы, приступают к закрытию муфты. Тупиковые муфты фиксируют в верти­кальном положении на монтажном столе. Во внутрь муфты укладывают пакет с силикагелем.

Выполняют сборку (закрытие муфты). У некоторых тупиковых муфт (например МТОК96) перед сборкой производится заливка внутреннего объема оголовника саморасширяющимся герметиком. У тупиковых муфт для геметизации корпуса (кожуха) могут применяться лента VM и ТУТ, ли­бо термоусаживаемые ленты или манжеты (рис.5.50), либо холодный спо­соб с применением материала «Armocast».

Рис. 5.50 Закрытие и герметизация кожуха муфты серии FOSC-100 Н/В компании Rayhem с помощью термоусаживаемой ленты . Также кожух муфты может крепиться на защелках (2500 компании Lucent Technologies), хомутах (R30208 компании Reichle & De-Massari), болтах (МОМЗ - АО «Лентелефонстрой», НОС-01 компании Hesfibel, NCD503, NCD504 компании Ericsson, ХОК10 компании Nokia).

У проходных и универсальных муфт корпус часто крепится на болтах (рис. 5.51) (USC04-6 компании RXS, 2178 US компании ЗМ).

Рис.5.51 Закрытие корпуса муфты: 1 - серии HOC (Hesfibel); 2 - серии USCO 4-6 (RXS); 3 - серии 2178-S (ЗМ); 4 - серии FSCO-CB (Fujikura)

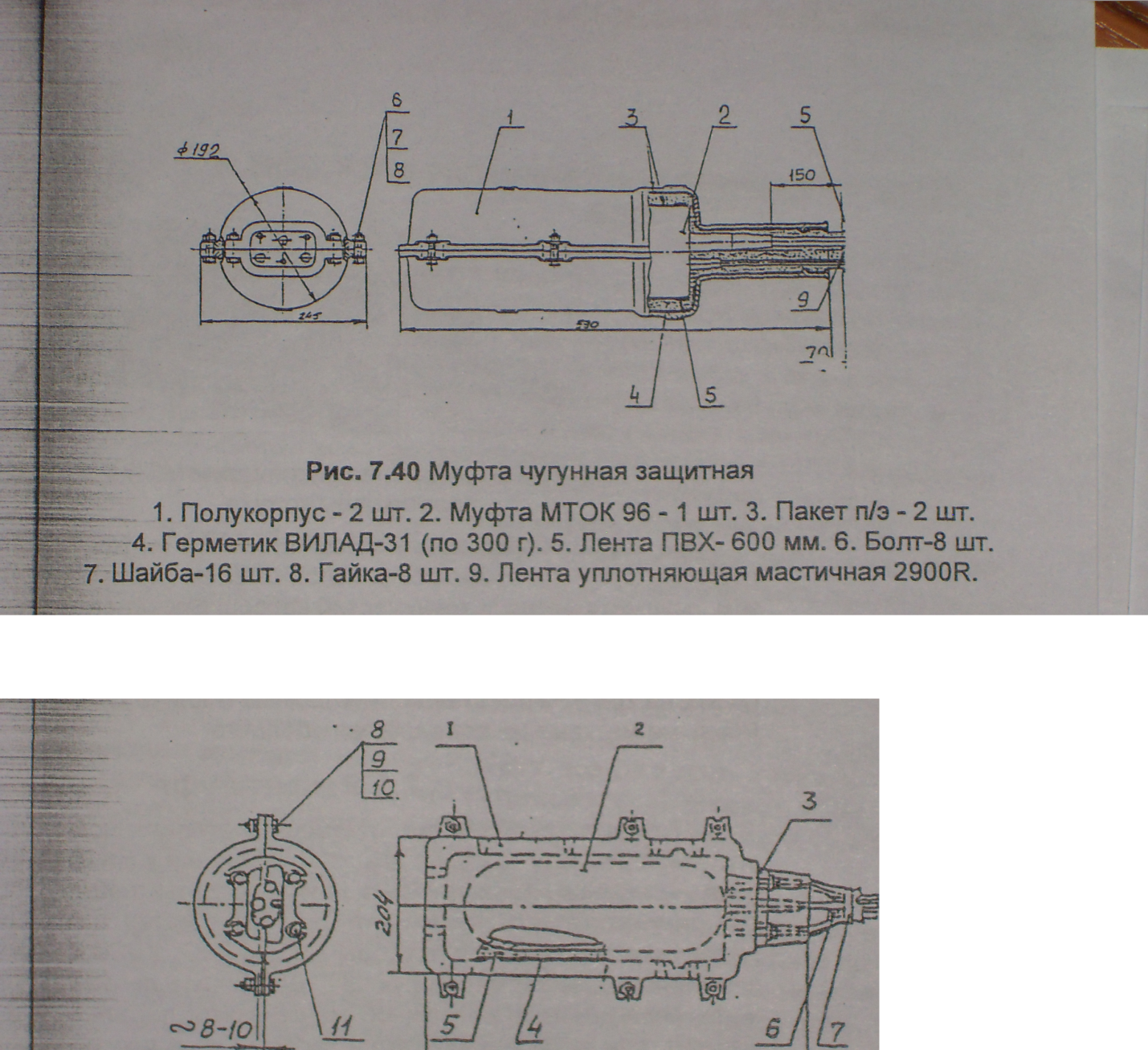

Для ряда муфт, предназначенных для ОК 2-3 типа (при прокладке е грунт), применяются чугунные, защитные муфты (USC04-6 - RXS, МТОК96 ЗАО «Связьстройдеталь»). В этом случае смонтированную муфту поме тают в муфту чугунную, защитную, входящую в комплект поставки (рис 5.52, 5.53).

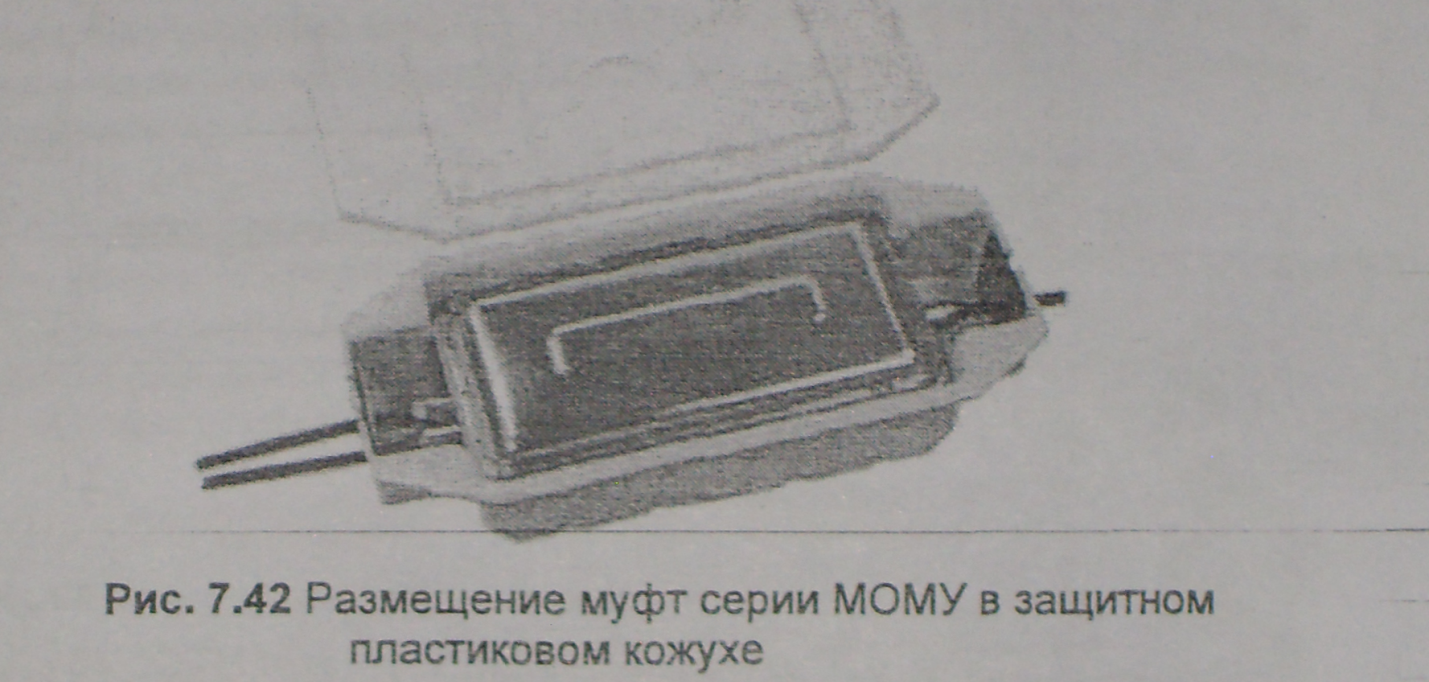

Муфты имеющие достаточную механическую прочность (например МОЗ, МОМУ) при установке в грунт, могут помещаться в защитный пласти­ковый кожух (саркофаг) (рис.5.54).

На все смонтированные соединительные муфты оформляются пас­порта, которые подписываются исполнителем (монтажником) и заказчи­ком, осуществляющим технический надзор. Варианты бланков паспортов на оптические муфты приведены в приложении. На обратной стороне од­ного из паспортов приведена схема котлована (при укладке муфты в грунт), на которой проставляются данные о длине ОК в соответствии с мерными метками на его внешней оболочке.
