5.3. Соединительные муфты различных производителей.

Большинство зарубежных производителей проходных муфт исполь­зуют соединение частей муфт на болтах с использованием в качестве герметика по линии разъема силиконовые прокладки или герметизирую­щие мастаки, кабели вводятся внутрь муфты через уплотнительные эле­менты из полиуретана. В муфтах таких конструкций при их вскрытии для ремонта или профилактики требуется полная или частичная замена про-кладок.

Необходимо отметить, что с течением времени из-за сжатия пласт­массовых частей муфты в них происходят релаксационные процессы, что может привести к их разгерметизации. Проникновение влаги в муфту можно определить только при сезонных контрольных проверках, а за это время влага может полностью разрушить ОВ или привести к значительному увеличению затухания волокон. Поэтому такие муфты при использовании на ВОЛП требуют применения дополнительного защитного кожуха с про­межуточной заливкой герметиком, как это делается в муфте МТОК 96-01-IV.

Тупиковые муфты, выпускаемые за рубежом и применяемые в России, приведены в табл. 5.2. и на рис. 5.10-5.12(1,2,4,6,7,8), а проходные муфты в табл. 5.3 и на рис. 5.12(3,5)-5.14.

5.3.1. Тупиковые муфты для волп, выпускаемые в рф.

Таблица 5.1.

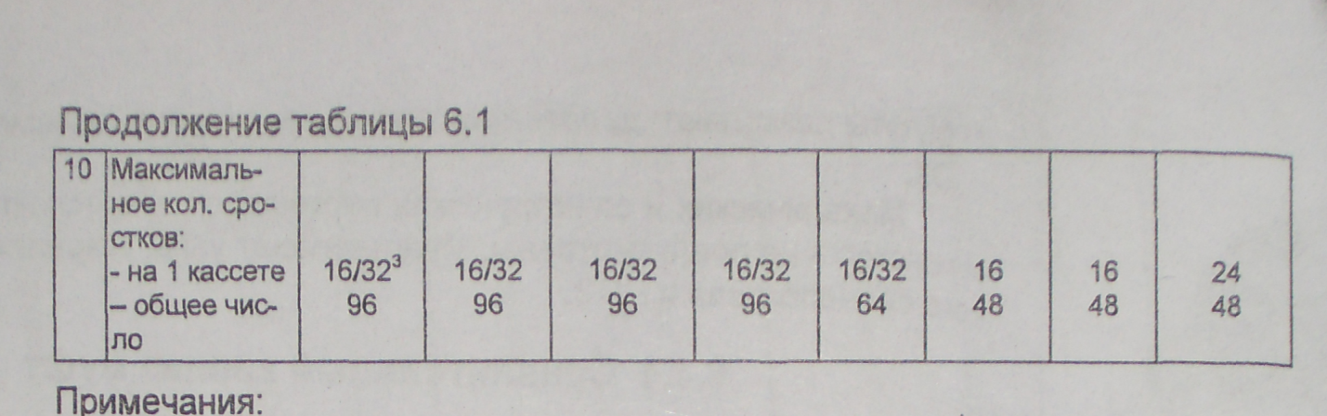

Примечания:

*1 - в таблице приведены данные на тупиковый вариант муфты;

*2 - возможна установка четвертого входа (3 - количество входов, 22 -диаметр входа);

*3 - в числителе указано количество соединений ОВ на кассете в один ряд, в знаменателе – в 2 ряда;

*4-с трубами; 5-(В1) ОК 1 с ОК 2,3 типа; 6-(В) ОК 1 до 20м; 7-до 10м; 8-транзитное соединение.

5.3.2. Зарубежные тупиковые муфты для волп, Применяемые в рф.

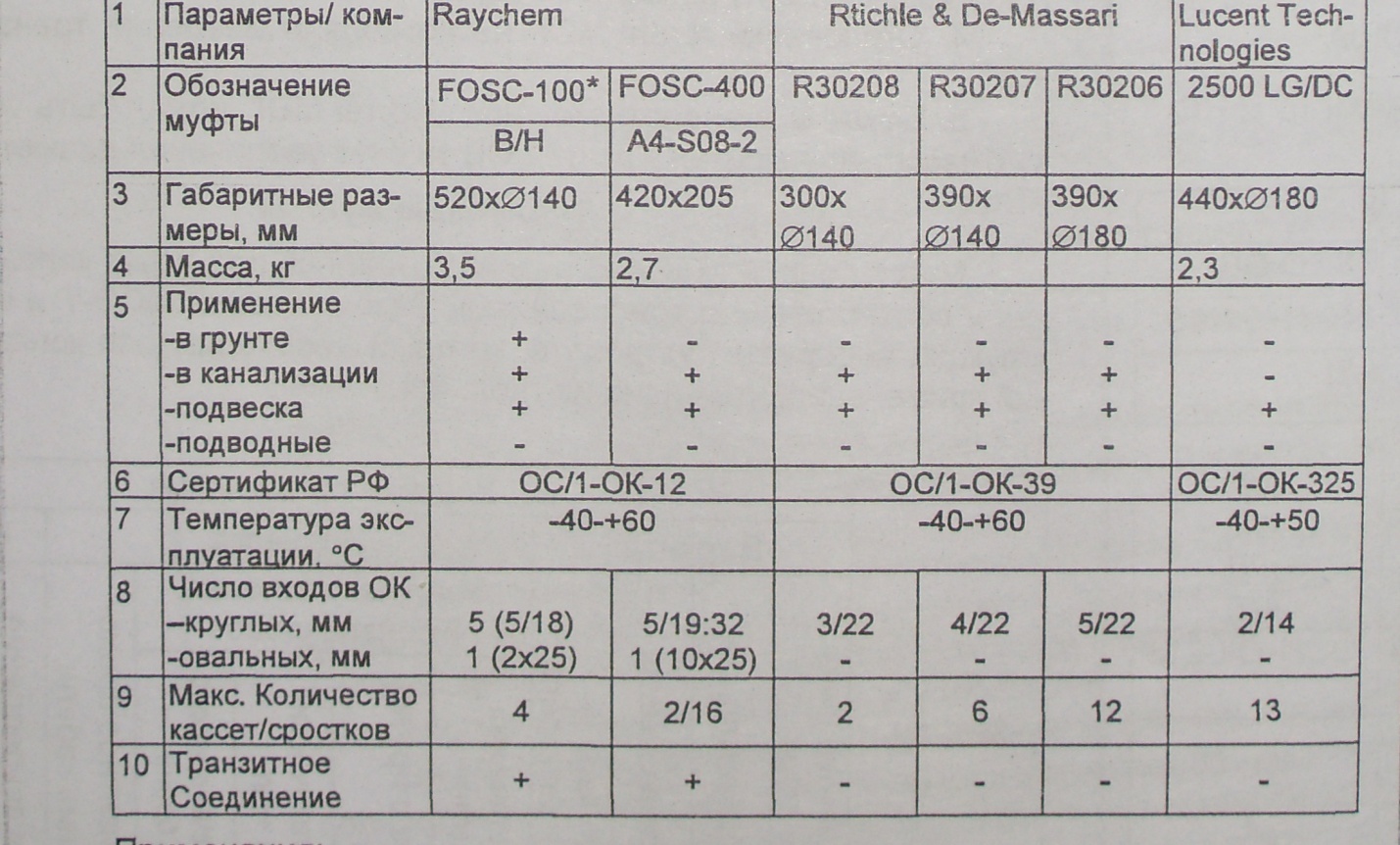

Таблица 5.2.

Примечания:

* В настоящее время муфты не выпускаются.

Муфты не имеют:

1. Выводы заземления. 2. Узла закрепления брони ОК. 3. Защитной муф­ты. 4. Продольной герметизации.

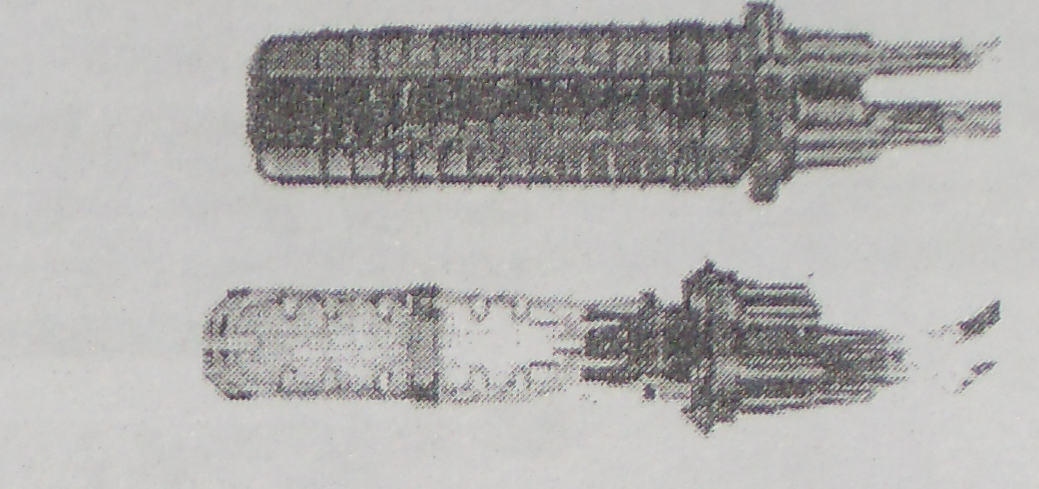

Рис. 5.10 Муфты компании Raychem,

1 - серии FOSC 100/Н; 2 - серии FOSC 400

Рис. 5.12 Муфты компании Hellermann серии:

1 - FST; 2 - FRBU; 3 - FTB; 4 - PLC; 5 - CCU;

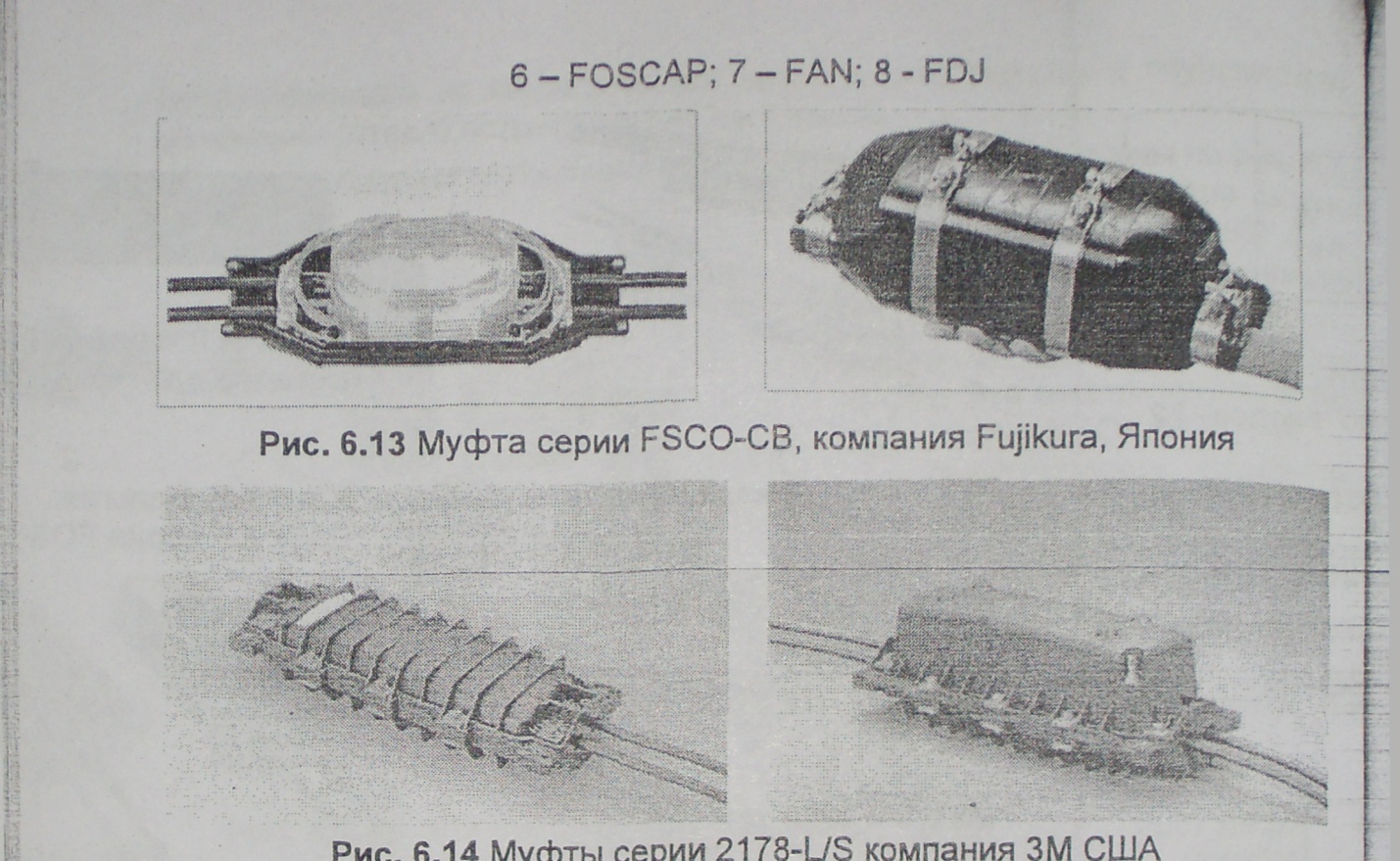

5.3.3. Зарубежные проходные муфты, применяемые в рф.

Таблица 5.3

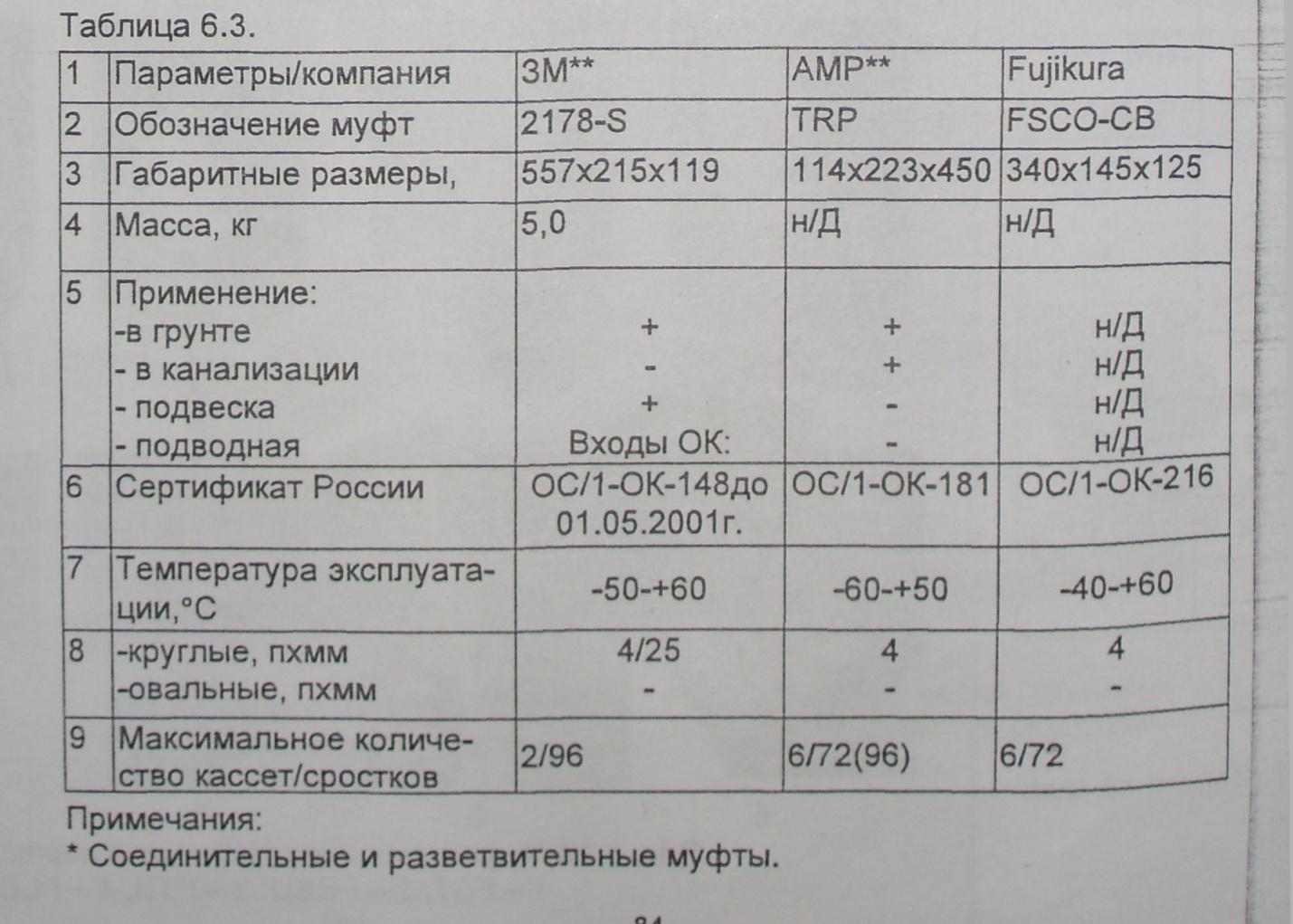

Муфты позволяют: делать транзитное соединение, заземление, довод ОК.

Механических и электрических параметров в проспектах нет. Защит­ные кожуха не предусмотрены. Муфты имеют узлы закрепления проволоч­ного бронепокрова и ЦСЭ.

5.3.4. Сравнительный анализ муфт.

Сравнительный анализ муфт, приведенных в табл. 5.1 - 5.3 и рис. 5.4 -5.14 показывает:

Проходные муфты.

1. Площадь, занимаемая муфтой серии МОГ значительно меньше, чем у зарубежных.

2. Установка муфт МОГ в смотровых устройствах не требует допол­нительных поддерживающих кронштейнов, т.к. муфта устанавливается на консоли.

3. При ремонтных работах оголовники муфт МОГ не отсоединяются от кабелей. Производится замена только герметизирующих материалов (ТУТ, манжет, лент) на корпусе-трубе.

4. Оголовники муфт МОГ не позволяют введение транзитных кабелей.

5. Емкость стандартного типа муфты МОГ может быть увеличена до 5- б кассет для монтажа до 192 ОВ за счет увеличения диаметра трубы.
