6. Порядок выполнения работы.

6.1. Принципы построения оптического кроссового устройства

ОКУ, по своей природе ориентированные на кросс-коннектное подключение, могут строиться как с нуля, начиная с одной или нескольких стоек, так и посредством модернизации узла, на котором ранее уже использовались оптические распределительные панели с интерконнектным подключением.

При строительстве с нуля в стойку крепятся оптические распределительные панели, к которым с задней стороны подключаются оконцованные волокна линейных и станционных ВОК. Допускаются панели с притерминированным

_ВОК.

_{Модернизация выполняется в три этапа. На первом этапе добавляются панели с переходными розетками, тем самым создается необходимое кроссовое поле}

_{На втором этапе выполняется переподключение оптических шнуров,}

идущих от приемо-передающего оборудования, с передней стороны на заднюю сторону к вновь установленным розеткам.

На третьем этапе выполняется подключение на кроссовом поле дополнительных оптических шнуров, и, тем самым, воссоздаются непрерывные оптические каналы связи. Сплайс-боксы могут размещаться в этих же стойках, или при большой концентрации волокон занимать отдельный сплайс модуль, рис. 6.1.

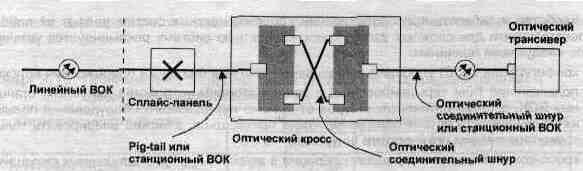

Рис. 6.1 Общая схема подключения приемопередающего оборудования.

ОКУ могут укомплектовываться или наращиваться оптическими модулями по мере необходимости. Модульная система защищает заказчика от больших капиталовложений на ранней стадии развития

6.2. Обслуживание оку

Основные элементы обслуживания ОКУ следующие: заготовка, хранение и добавление оптических шнуров; логистика; непрерывный мониторинг линий связи; ведение электронной базы данных.

27

_{Заготовка, хранение и добавление оптических шнуров. Для ОКУ типично,} что все постоянные подключения подходят сзади, а все переподключения происходят спереди. Это очень удобно для обслуживающего персонала, которому нужно только иметь определенное количество оптических шнуров нужной длины.

_{Отметим, что при заготовке оптического шнура следует брать его длину не}

меньше 5 м. При такой длине на рефлектограмме можно разрешить два скачка от точек терминирования, и, тем самым, идентифицировать обе панели, к которым подключен оптический шнур. Для крупных многосекционных кроссов длина коммутационных оптических шнуров может быть еще больше.

При подключении оптического шнура следует выполнить последовательность действий, показанных на рис. 6.2.

_ШШаг1.

_{Подключается один конец оптического шнура к соответствующей}

переходной розетке (секция 1).

_{Шаг 2. Проводится}

_{оптический шнур вниз}

_через

_{вертикальную}

кабелеводную систему на секции 1.

ШагЗ. Проводится оптический шнур через нижнюю кабелеводную систему к промежуточной панели барабанов.

Шаг 4. Подключается второй конец оптического шнура к соответствующей переходной розетке (секция 3).

Шаг 5. Проводится оптический шнур

_{кабелеводную систему на секции 3.}

вниз через вертикальную

Шаг б. Набрасывается петля на соответствующий барабан промежуточной панели барабанов.

Шаг 7. Проводится оптический шнур вниз через вертикальные кабелеводные системы, расположенные по обеим сторонам от промежуточной панели барабанов (секции 2, 3).

Под логистикой (logistics) понимается ведение журнала по обслуживанию кросса, занесение информации о профилактических работах, установка ярлыков (этикеток) на оптические шнуры, на крышках оптических панелей с информацией о каналах подключения и т.п. Чтобы идентифицировать подключение, достаточно

только идентифицировать оптический коммутационный шнур - от какой розетки на одной панели к какой розетке на другой панели он идет.

Непрерывный мониторинг линий связи ~ предполагает использование

оптических рефлектометров. Непрерывный мониторинг может осуществляться по свободным волокнам линейного ВОК или по задействованным волокнам на длине волны, отличной от той, по которой передаются данные. В последнем случае требуется аппаратура волнового уплотнения. Если на узел сходится большое

количество линейных ВОК, то рефлектометр может работать совместно с электронным оптическим устройством коммутации волокон. Оптические рефлектометры и коммутационные устройства могут быть установлены на

_{нескольких узлах, а удаленное управление над ними позволяет реализовать}

_{единый мониторинг всей сети из центрального оптического узла.}

28

Рис.6.2. Порядок подключения оптического коммутационного шнура

Ведение электронной базы данных стало неотъемлемой чертой администрирования и обслуживания как крупных оптических кроссов, так и целой распределенной магистральной волоконно-оптической сети. К числу наиболее продвинутых продуктов программного обеспечения относятся FiberBase™ фирмы ADC Telecommunications и OSP InSight фирмы Advanced Fiber Optics .

Вывод по работе.

После выполнения работы результаты покажите преподавателю.
