5.5. Оптические соединители
Стандарты ANSI определяют пассивное оборудование FDDI для установления физической связи станций по оптико-волоконной кабельной системе. Таковым является соединитель MIC, который используется для соединения волоконно-оптического кабеля с FDDI станцией (рис. 5.5.1), Станция, в свою очередь, должна быть снабжена соответствующей стандартной розеткой.
Соединитель MIC имеет полярную структуру, что гарантирует правильное подключение оптических волокон на прием и передачу. Кроме этого, он снабжен ключом, который предотвращает от неправильного подключения к соответствующему порту. Возможные механические ключи MIC соединителей и розеток, определенные стандартом PMD, показаны на рис, 5.5.2.
18
Рис. 5.5.2. Обозначения механических ключей соединителей MIC и соответствующих розеток разъемов портов

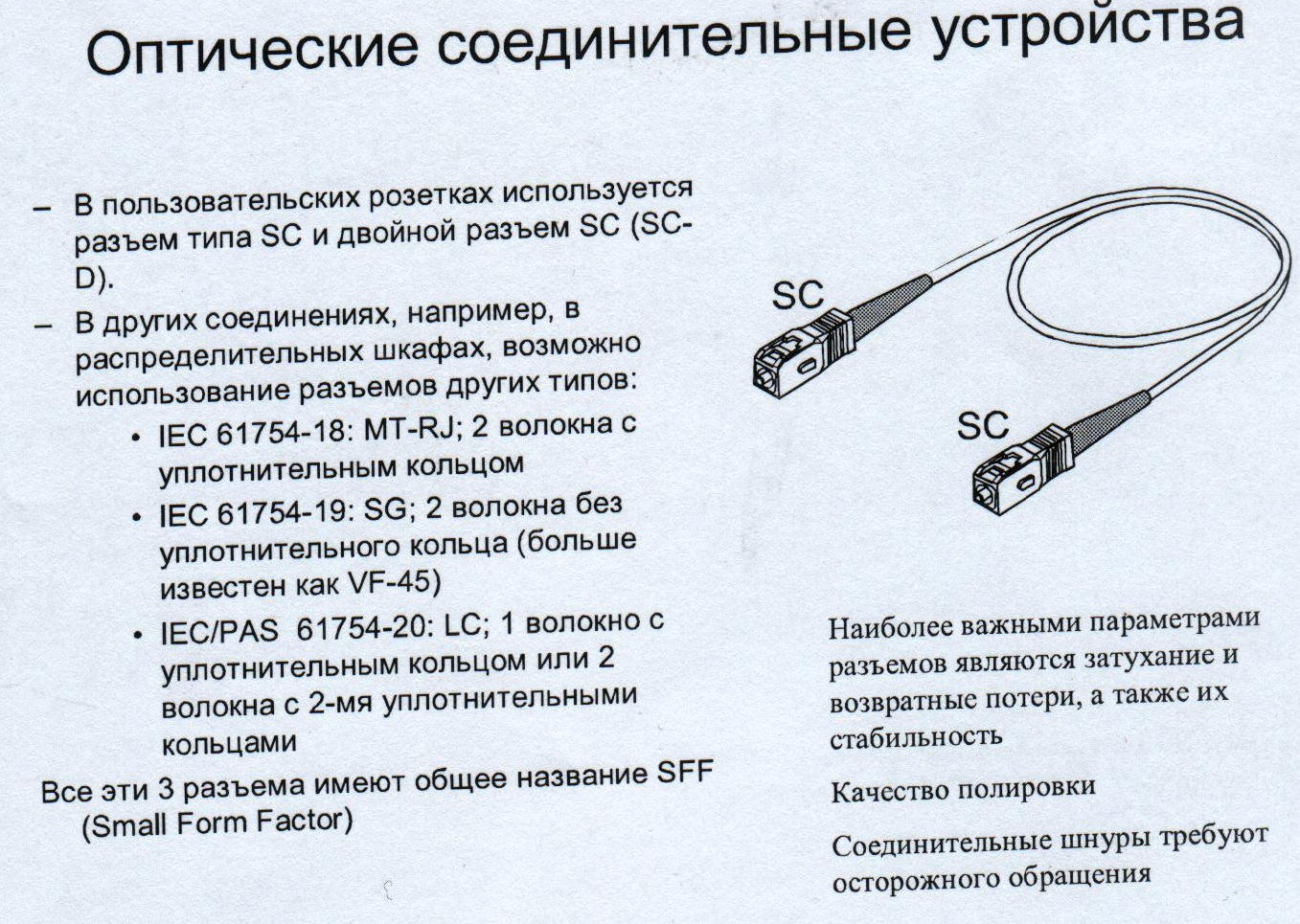

FDDI устройства также могут использовать оптические разъемы ST, FC
(преимущественно под одномодовое волокно, стандарт SMF-PMD) и полярный разъем Duplex SC (как под многомодовое, так и под одномодовое волокно, PMD и SMF-PMD). Наибольшее распространение после стандарта MIC получил стандарт Duplex SC. Во первых, Duplex SC принят в качестве основного стандарта телекоммуникационными организациями многих стран. Во вторых, при меньшей стоимости он более компактен и имеет очень близкие технические характери- стики. К незначительному минусу разъема Duplex SC можно отнести отсутствие ключей, хотя сложные физические топологии, приводящие к путанице,встречаются очень редко.
На практике
сеть FDDI имеет смешанную кабельную систему,
пример
которой приведен на рис. 5.5.3. Для связи между зданиями (удаленными узлами) используется магистральный многомодовый или одномодовый кабель. Вертикальная кабельная система в пределах здания строится на основе многомодового станционного кабеля. Горизонтальная разводка по этажам осуществляется при помощи оптических соединительных шнуров (оконцованного миникабеля) или витой пары.
19
Заметим, что сама кабельная система является универсальной и может в равной степени подходить под использование другого сетевого оборудования, например Fast Ethernet или АТМ, или смешанных решений.
Рис. 5.5.3. Кабельная система участка сети FDDI.
20
Сравнения оптического волокна и витой пары
Наличие кабельных систем трех
стандартов (MMF-PMD, SMF-PMD и TP-
PMD) предоставляет пользователю выбор в зависимости от конкретной ситуации.
Приведем сравнительный анализ оптического волокна и витой пары.
Главные преимущества функционирования сети с использованием волоконно-оптического кабеля следующие: большие расстояния между станциями (пунктами ретрансляции); высокая помехозащищенность; отсутствие
излучаемых помех; высокая степень защищенности от несанкционированного доступа; гальваническая развязка элементов сети; взрыво- и пожаробезо-пасность. Более подробно перечисленные свойства описаны в первой главе.
Причины, по которым заказчик может предпочесть медный кабель волоконно-оптическому, следующие: низкая стоимость восстановления обрывов; удобство использования в небольших рабочих группах.
Низкая стоимость подключения к рабочей станции. Витые пары STP IBM Type 1 и UTP cat. 5 могут существенно уменьшить затраты на сетевое
оборудование, так как они не
требуют установки дорогостоящих оптических
приемопередатчиков и пассивных компонентов волоконной оптики.
Низкая стоимость восстановления обрывов. Для устранения обрыва витой пары не требуется дорогостоящее специальное монтажное оборудование, как в
случае
обрыва оптического кабеля. Можно также целиком заменить
поврежденную витую пару, что оправдано ее низкой стоимостью.
Удобства использования в небольших рабочих группах. Витая пара будет удобной при использовании концентратора в рабочих группах, в конструкторских
бюро- Это удобство является следствием меньшей стоимости FDDI-
концентратора, имеющего порты для подключения витых пар.
