5.4.1. Оптический узел

В здание может заходить несколько линейных ВОК. В этом случае, наряду с задачей подключения приемо-передающего оборудования, может стоять задача внутренней коммутации (кросс-коммутации) волокон линейных ВОК.

Оптический узел является тем центром, где осуществляются разнообразные сопряжения волокон внешних и внутренних ВОК. Основные требования, которые предъявляются к оптическому узлу, - это его надежность и гибкость. По масштабу выполняемых функций оптические

Узлы можно разделить на:

- оптические распределительные устройства;

- оптические кроссовые устройства.

12

5.4.2. Оптические распределительные устройства (ору)

ОРУ могут устанавливаться в тех случаях, когда не требуется сложная коммутация волокон, например на удаленном сетевом узле или в центральном узле с небольшой концентрацией волокон. Как правило, ОРУ используются при построении волоконно-оптических магистралей локальных сетей на предприятиях, или при организации удаленного узла оптической телекоммуникационной системы. По способу терминирования волокон ОРУ относятся ко второму варианту - терминирование через сварку с pig-tail-ами.

К крупным зарубежным производителям ОРУ относятся ADC Telecommunications, AMP, Optronics, Telect, AT&T, появляются производители в Тайване.

В России ОРУ поставляются такими фирмами, как: "Вимком-Оптик", "Перспективные технологии", "Телеком Комплект Сервис".

В качестве ОРУ могут выступать: оптические распределительные коробки,

оптические распределительные панели, оптические распределительные шкафы.

Оптические распределительные коробки (ОРК) предназначены для крепления на стену и выполняют функцию терминирования волокон внешнего

_ВОК

_{требуемым}

_{типом оптических соединительных розеток, рис. 5.4.2 При}

монтаже ОРК происходит сварка оптических волокон предварительно разделанного внешнего кабеля с волокнами pig-tail-ов. Места сварки защищаются термоусаживающимися защитными гильзами (см. п. 5.6. Сварное соединение волокон), которые крепится в специальное гнездо. Pig-tail с внутренней стороны подключается к переходной розетке, установленной на боковой панели ОРК. Излишки волокон внешнего кабеля и pig-tail-ов укладываются в сплайс пластину(ы). Pig-tail-ы заготавливаются заранее с типом коннектора, соответствующим типу переходных розеток.

Рис. 5.4.2. Схема разделки оптических волокон внутри ОРК

Обозначения: 1 - внешний ВОК; 2 - гермовводдля крепления кабеля; 3 - разделанные волокна внешнего ВОК; 4 - корпус коробки; 5 - сплайс-пластина; 6 - КДЗС; 7 - место сварки; 8- винт для крепления на стену; 9 - волокно pig-tail-a; 10 - коннектор pig-tail-a; 11 - оптическая

переходная розетка.

13

Наиболее распространенными типами розеток для многомодового волокна являются SC mm и SC mm, а для одномодового волокна - FC sm, SC sm. Оптические соединительные шнуры подключаются к соединительным розеткам с наружной стороны коробки.

К недостаткам ОРК можно отнести слабую защищенность оптических шнуров, неудобства наращивания системы, а также тот факт, что не все ОРК имеют возможность хранения излишков оптических шнуров. Преимущества ОРК

- это простота конструкции, невысокая стоимость, отсутствие необходимости использования стойки. На рис.5.4.3 показаны некоторые выпускаемые модели ОРК.

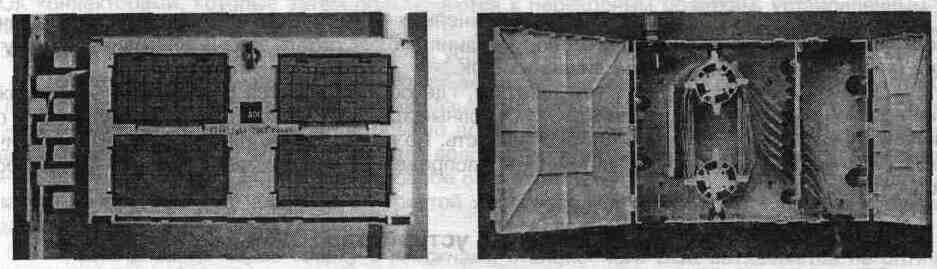

_{Рис. 5.4.3. Некоторые выпускаемые модели ОРК}

Оптические распределительные панели (ОРП) в отличие от ОРК крепятся в

стойку 19". Стоечный вариант дает больше преимуществ особенно тогда, когда приемо-передающее оборудование находится в той же стойке. Здесь упрощается подключение оптических шнуров. Концентрация оборудования в одной стойке повышает надежность системы и облегчает обслуживание. На рис. 5.4.4 показаны примеры ОРП. На рис. 5.4.4 а показана панель для терминирования, совмещенная со сплайс-модулем. Такая панель в количестве одной или нескольких штук может устанавливаться на небольших коммутационных узлах.

_{На рис. 5.4.4 б показана панель, предназначенная для непосредственного} терминирования. Сплайс-бокс, от которого идет станционный кабель к этой панели, может находиться в другой части той же стойки-секции или в другом

помещении. Эта панель предназначена для использования на крупных коммутационных узлах.

Рис. 5.4.4. Внешний вид оптических распределительных панелей: а) 24-

_{позиционная панель для терминирования с совмещенным сплайс-модулем и}

вертикальным кабелеводом; б) 72-позиционная панель, предназначенная

для непосредственного терминирования

14

Оптические распределительные панели с притерминированным ВОК

_{изготавливаются в заводских условиях и поставляются вместе с катушкой}

_{оптического кабеля, рис.5.4.5. Допускается как}

_{стандартное исполнение, когда}

ОРП крепится в стойку до того, как начинает разматываться кабель, так и модифицированное исполнение, когда ОРП остается прикрепленной к катушке и вращается вместе с катушкой по мере разматывания кабеля. В модифицирован- ном варианте ОРП можно отделить от катушки и установить в стойку, только после того, как весь кабель размотан. Модифицированный вариант хорошо подходит в тех случаях, когда кабель приходится протягивать через узкие отверстия. Зная расстояние до сплайс узла, можно в заказе притерминированной ОРП указывать соответствующую длину кабеля. Также при оформлении заказа можно задать требуемый стандарт соединителей и розеток, а также выбрать подходящее количество волокон, и тип ВОК.

Рис. 5.4.5. Внешний вид оптической распределительной панели с

притерминированным ВОК

Оптические распределительные шкафы (ОРШ) предназначены для терминирования волокон одного или нескольких внешних оптических кабелей. Шкафы выпускаются как для установки на пол, так и крепящиеся на стену. ОРШ отличаются от ОРК большими размерами и значительно большей емкостью волокон. ОРШ оснащаются дверцей и могут закрываться на ключ.

Приведем технические параметры ОРШ типа SFET, производства фирмы

ADC Telecommunications [23].

Размеры (высота х ширина х глубина), см 91,4 х 81,3 х 33,2

Масса, кг 11,3

Число гермовводов сверху/снизу, шт 14 (7+7) / 14 (7+7)

Максимальное число терминирований, шт 144

Стандарты розеток (допускается смешанное использование) SC, FC, ST, D4

Шкаф SFET настенного крепления предназначен для организации терминирования ВОК с возможностью кросс-коннектных и интерконнектных соединений. Шкаф может служить демаркационным узлом между линейными и станционными ВОК.

15

_{Оптические кроссовые устройства (ОКУ)}

При построении оптических узлов с большим количеством волокон от

приходящих линейных ВОК (>100) эффективность использования оптических распределительных устройств снижается. Для этой цели начинают лучше подходить специализированные кроссовые устройства, в которых задача коммутации волокон выходит на первый план при сохранении задачи распределения волокон. Они различаются емкостью и подразделяются на: оптические кроссы средней плотности - (внешних волокон 120-500) и оптические кроссы высокой (сверхвысокой) плотности - (внешних волокон >500).

В табл. 5.4.1 приводится классификация оптических распределительных и

_{коммутационных узлов.}

Таблица 5.4.1. Применение различных типов оптических распределительных

_{и коммутационных устройств}

Обозначения: ОРУ - оптическое распределительное устройство; ОКУ -

оптическое кроссовое устройство; УУ - удаленный узел; ЦУ - центральный узел

Производители оптического распределительного и кроссового оборудования

В число крупных мировых производителей оптического распределительного и коммутационного оборудования входят компании: ЗМ; ADC Telecommunications; Lucent Technologies; Molex; Nortel; Reltec; Siecor; Telect.

Оптические кроссовые устройства главным образом применяются для организации центральных оптических узлов с большой концентрацией волокон. К

_таким

_узлам

_{относятся}

_центры

_{телефонной}

_{коммутации,}

_{центры коммутации}

_{магистралей SDH/ATM. А заказчиками могут быть как телефонные компании, так}

_{и крупные операторы связи. В силу своего}

_{масштаба ОКУ несут значительно}

большую нагрузку, чем ОРУ. Сегодня стремительному росту применения оптических кроссовых устройств способствуют такие телекоммуникационные концепции, как "волокно в каждый дом" и "all-optical networks".

_{Интерконнект и кросс-коннект}

ОКУ могут быть разработаны и установлены в расчете на: интерконнектное

(interconnect) и кросс-коннектное подключение (cross-connect).

При интерконнектном подключении (ИКП) волокна всех внешних БОК терминируются и подключаются к переходным розеткам оптических модулей с задней стороны устройства, оптические шнуры, идущие от сетевого оборудования, подключаются с передней стороны, рис. 5.4.6 а. Оптические распределительные устройства, рассмотренные в предыдущем параграфе, обеспечивают интерконнектное подключение.

16

Многие оптические узлы строятся на основе ИКП. В относительно небольших узлах ИКП продолжает использоваться тогда, когда критичность в безотказной работе узла не очень

велика и низка потребность в реконфигурациях. Однако, по мере развития узла, особенно при достижении высокой концентрации _{приходящих волокон}

_{, а также по мере возрастания требований по эксплуатации}

узла, интерконнектное подключение может оказаться далеко не самым эффективным. Крупный оптический узел обычно испытывает развитие,

_{характеризуется регулярными процедурами}

_{тестирования}

_{различных волокон,}

непрерывного мониторинга, подстраивается под новые приложения. Кроме этого, он должен отвечать требованиям высокой надежности и быстрого обнаружения и устранения повреждений. Всем этим требованиям удовлетворяют оптические узлы, выполненные на основе кросс-коннектного подключения, каковыми и являются оптические кроссовые устройства.

При кросс-коннектном подключении (ККП), свойственном кроссовым устройствам, волокна всех внешних и внутренних ВОК, а также всевозможные оптические шнуры и терминированные станционные ВОК, идущие от сетевого оборудования, подключаются к переходным розеткам с задней стороны устройства. Коммутация (кросс-коммутация) всех этих окончаний волокон осуществляется с передней стороны при помощи дополнительных коммутационных шнуров, рис. 5.4.6 б.

Удобство и гибкость при обслуживании кросс-коннектных систем делают их наиболее привлекательными для сложных узлов. Кросс-коннектную систему рекомендуется устанавливать по следующим причинам:

1. конфигурация с ККП упрощает наращивание системы без риска повреждения волокон;

2. подключение (или терминирование) с задней стороны устройства линейных,

станционных ВОК, а также оптических шнуров от приемо-передающего оборудования повышают их защищенность (к ним больше не нужно прикасаться, а можно оперировать только с коммутационными оптическими шнурами);

3. кросс-коннектное поле упрощает операции в аварийных и непредвиденных ситуациях.

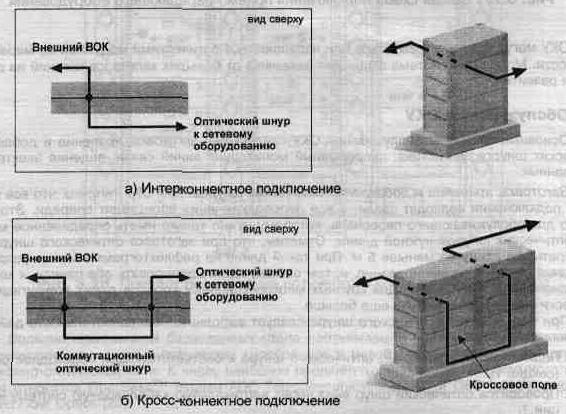

Рис. 5.4.6. Интерконнектная и кросс-коннектная системы

17

Оптические кроссы высокой и сверхвысокой плотности

Беспрецедентное развитие телекоммуникационной индустрии во многом обусловлено "масштабным развертыванием волоконно-оптических систем в последние несколько лет. Как результат, многие компании операторы связи обнаруживают, что их существующее оптические узлы близки к переполнению из-за растущей кабельной массы. Возникает вопрос, как лучше решить задачу наращивания?

Основные характеристики двух продуктов фирмы

ADC Telecommunications - лидера в области производства оптических кроссов: оптического распределительного кросса F3DF, оптического распределительного кросса сверхвысокой плотности TMDF.

Характеристики ОРК высокой плотности F3DF ОРК сверхвысокой плотности FMDF 214x58/77* (c вертикальным H x W x D (см3) кабелеводом)х30 214 x 66 x 61

Выделим одно из главных преимуществ FMDF перед F3DF - рекорд

Поддерживаемые типы разъемов SC, Angled SC, FC, D4, ST, Duplex SC, MIC (FDDI) SC, Angled SC, FC, Angled FC Максимальное число терминирований на секцию 576** (8 модулей х 72 термин./модуль) 576 (12 FTB*** модулей х 72 термин./модуль) Число терминирований в секционном исполнении 1728 2592 Максимальное рекомендованное число секций в ряд 8 60

Поддержка встраивания оптических разветвителей (модулей VAM) 1х2, 1х3, 1х4, 1х5, 1х6 (соединители SC PC, FC PC, SC, 80 Angled ST) 1х2, 1х3, 1х4, 1х5, 1х6 (соединители SC PC, FC PC, SC, 80 Angled SC, FC, 80 Angled FC)

* - Ширина стойки 58 см без учета вертикального кабелевода и 77 см с учетом.

** - Это число предполагает, что все пространство выделено под распределительные модули, на - практике часть места (или отдельные секции целиком) занимают сплайс модули.

***- Блок FTB (fiber terminal blос) может поставляться с притерминированным станционным кабелем. в кроссовых системах F3DF связано, главным образом, с резким увеличением количества линий.
