ЛАБОРАТОРНАЯ РАБОТА № 7/3

По ПМ.01 МДК.01.01 Технология монтажа и обслуживания направляющих систем.

Наименование работы

«Выбор марки и типа конструкции вч симметричных кабелей»

Для специальностей:

210709 - Многоканальные телекоммуникационные системы

210723 - Сети связи и системы коммутации

Работа рассчитана на 2 часа

Разработал преподаватель

Кондина В.Г.

(подпись, Ф.И.О.)

« » апреля 2013 г.

1. Цель работы

1.1 Выбрать марку и тип конструкции ВЧ симметричных кабелей, их классификацию и маркировку .

1.2 Получение практических навыков: по образцу кабеля определять конструкцию (марку) кабеля связи ГТС, классификацию, маркировку, способ прокладки и область применения. 2. Домашнее задание Изучите: 2.1 Конструкции электрических ВЧ симметричных кабелей в зависимости от материала и скрутки изоляции, вида скрутки изолированных проводников в группы и в сердечник, по виду проводников, кабельной изоляции, защитных оболочек и защитных броневых покровов (Л1, Л2 и Л3 ).

2.2 Классификацию в зависимости от области применения, условий прокладки и эксплуатации, по спектру передаваемых частот, по конструкции и взаимному расположению проводников цепи, в зависимости от состава входящих в него элементов (Л1 и Л2 ).

2.3 Методическое пособие данной работы.

2.4 Подготовьте бланк отчета.

3.Содержание отчета

Отчет должен содержать титульный лист установленной формы, цель ра­боты, образец конструкции кабеля (выданный по заданию преподавателя) , вывод по работе.

4. Вопросы допуска к выполнению работы

4.1 Перечислите типы кабелей и проводов, применяемых на линиях МТС и зоновых сетей.

4.2 Перечислите требования, предъявляемые к современным ВЧ симметричным кабелям.

5. Теоретические сведения

МЕЖДУГОРОДНЫЕ СИММЕТРИЧНЫЕ КАБЕЛИ.

Для удобства классификации и использовании кабелями им присваи­вается определенное условное обозначение:

М - магистральные и междугородние кабели

3 - зоновые кабели

Междугородные симметричные ка­бели по виду изоляции подразделяют­я на кордельно-бумажные МК, корд­ельно-полистирольные (стирофлексные) МКС и полиэтиленовые МКП. Наружные оболочки изготавливаются из свинца, алюминия или стали.

Для междугородной связи приме­няются в основном 4 Х 4 и 7 Х 4 кон­cтpyкции кабелей, а для зоновой (внутриобластной связи) - 1 Х 4 кон­струкции. Кабели предназначены для систем передачи К-60 в спектре до 252 кГц при напряжении дистанцион­ного питания 1000 В постоянного то­ка (690 В переменного тока). Рассто­яние между НУП 20 км, между ОУП 200-250 км. Максимальная дальность связи 12500 км. Кроме того, эти ка­бели' используются для цифровой си­стемы передачи ИКМ-120 и ИКМ-480..

Наибольшее применение имеют ка­бели с кордельно - полистирольной (стирофлексной) изоляцией МКС. В зависимости от типа оболочки они классифицируются: МКС - в свинцо­вой оболочке; МКСА - в алюминие­вой оболочке, см. Рис.1, 1а; МКСС - в стальной оболочке. Во всех случаях сердечник кабеля идентичен. Кабели типа МКС изготавливаются 7Х4; 4х4 и 1Х4, строительная длина 825 м.

Конструкция наиболее распростра­ненного симметричного кабеля с кор­дельно-полистирольной изоляцией МКС - 4Х4 приведена на рис. 2. Диаметр медных жил 1,2 мм. Токо­проводящие жилы высокочастотных четверок изолируются разноцветным полистирольным корделем диаметром 0,8 мм и полистирольной лентой тол­щиной 0,05 мм с перекрытием 25­-30 %. Первая пара каждой четверки состоит из жил красного и желтого цветов, вторая пара - из жил синего и зеленого цветов. Центр четверки заполняется стирофлексным корделем диаметром 1,1 мм. Шаги скрутки вcex четверок различны, взаимно со­гласованы и лежат в пределах 125- 275 мм.

Кабели со свинцовой оболочкой и соответствующей броней имеют мар­ки МКСГ, МКСБ и МСК. Толщина свинцовой оболочки у кабеля МКСБ ­1,25 мм, а у остальных- 1,4 мм.

2

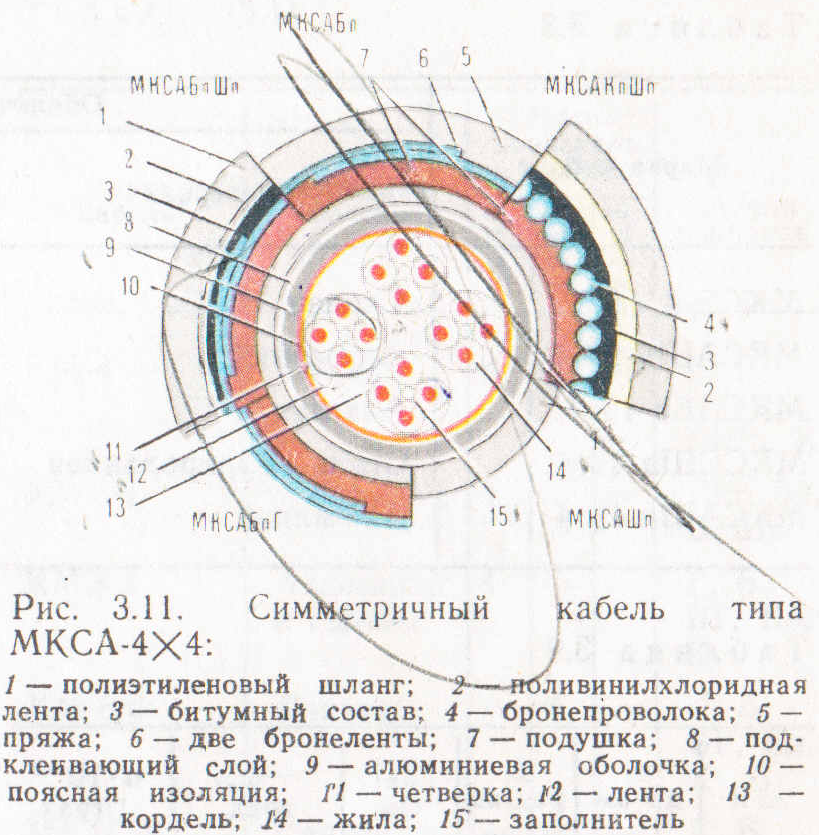

Рис.1а Разрез кабеля типа МКСА-4х4х1.2

3

МКСБл

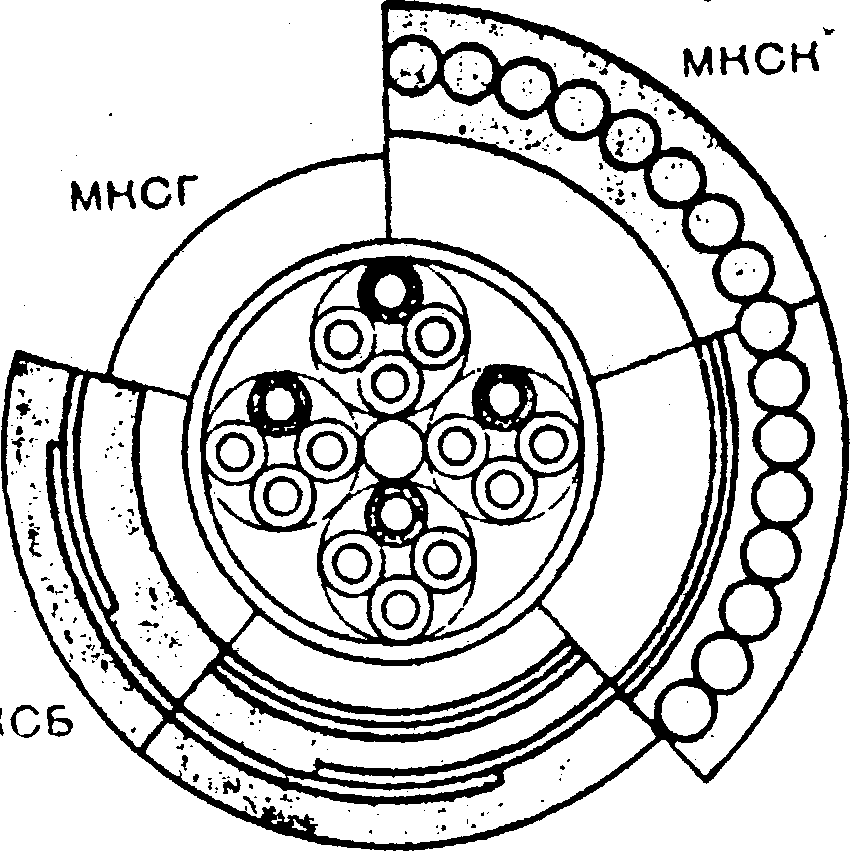

Рис.2 Разрез кабеля типа МКС-4х4х1.2

Кабели выпускаются как емкостью четыре и семь четверок, так и одночетверочные кабели в алюминиевой оболочке. Две жилы в четверке, расположенные по диагонали, обра­зуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары — синий и желтый. См.Рис.3.

мксг МКСБГ

МКСК

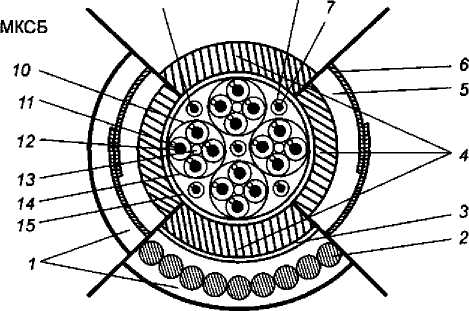

Рис. 3. Симметричный ВЧ-кабельтипа мкск МКС-4x4x1,2:

1 — наружный покров (джут); 2 — бронепроволока; 3 — две ленты крепированной бумаги;

4 — свинцовая оболочка; 5 — подушка; б — двебронеленты; 7 — медная проволока диаметром 0,9 мм; 8, 14— полистирольнаялента;9, 11 — кордельдиаметром0,4и0,8 мм соответственно; 10 — цветная хлопчатобоумажная пряжа; 12 — токопроводящая жила диаметром 1,2 мм; 13 — центрирующий кордель диаметром 1,1 мм; 15 — поясная изоляция

4

Кабели с алюминиевой оболочкой имеют поверх алюминия антикорро­зийный защитный покров в виде би­тума и полиэтиленового шланга. Такие кабели имеют в названии дополни­тельные буквы «АШ» и маркируются МКСАШп, МКСАБпШп, МКСАКпШп и др. Толщина алюминиевой оболоч­ки при высокочастотной сварке 1,0 мм, при прессовании - 1,3 мм.

Кабели в стальной оболочке марки­руются МКССШп. Стальная оболочка имеет толщину 0,4 мм и для большей гибкости гофрируется по всей длине. Поверх стали наносятся aнтикoppозийный покров в виде битума и поли­этиленовый шланг (рис. 4, 4а).

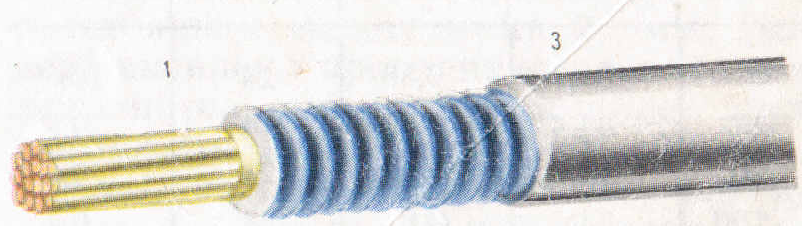

Рис. 4. Симметричный кабель в стальной гофрированной оболочке:

1 – сердечник; 2 - стальная гофрированная оболочка; 3 - полиэтиленовый шланг

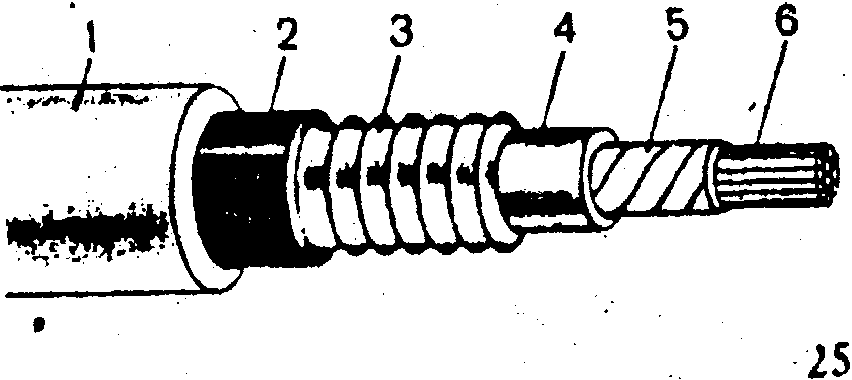

Рис. 4а. Кабель в стальной гофрированнойоболочке: 1 - шланг; 2 - подклеивающий спои; 3- стальная оболочка; 4 - алюминиевый экран;5- поясная изоляция; 6 – жилы.

5

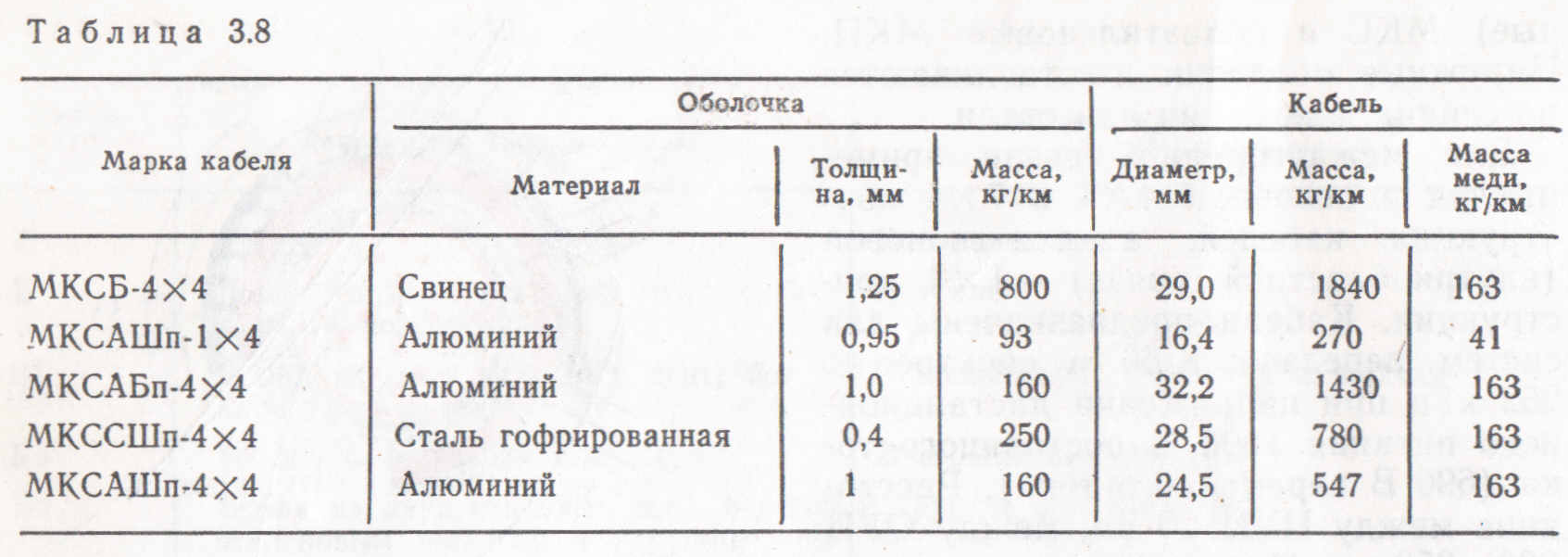

Конструктивные данные кабелей МКС приведены в табл. 1.

Для кабелей типа МКС нормирова­ны следующие электрические характе­ристики: сопротивление цепи постоян­ному току 31,7 Ом/км;. сопротивление изоляции - не менее

1 О 000 МОм· км; емкость 24,5±1,0 нФ/км; переходное затухание на ближнем конце –

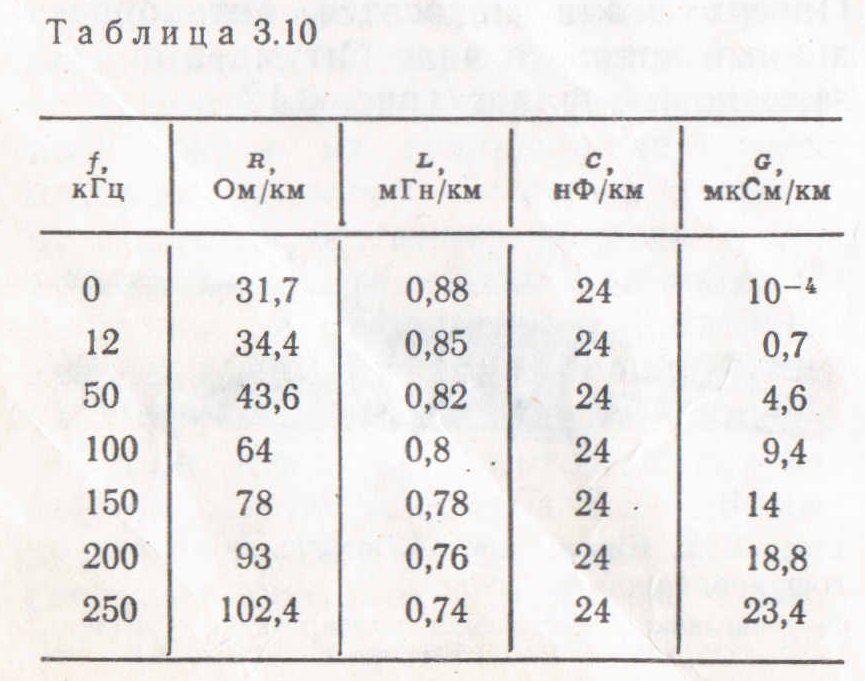

не ме­нее 61,7 дБ/сд; защищенность на даль­нем конце- не менее 73,8 дБ/км; элек­трическая прочность изоляции между жилами 1500 В. Первичные и вторич­ные параметры кабелей МКСА в алю­миниевой оболочке приведены в табл. 2 и 3.

6

Симметричные кабели в свинцовой (МКС) и стальной (МКСС) оболоч­ках имеют характеристики, примерно аналогичные кабелю МКСА. Однако затухание кабелей МКС и МКСС за счет повышенных потерь в свинце и стали больше на 2-3%.

Наряду с симметричными кабелями с кордельно-полистирольной изоляци­ей (МКС) применяются также кабели с кордельно-бумажной (МК) и поли­этиленовой (МКП) изоляцией. Одна­ко для высокочастотной связи кабели МК мало эффективны из-за больших диэлектрических потерь в бумажной изоляции. Высокочастотные симмет­ричные кабели с полиэтиленовой изо­ляцией МКП имеют определенное применение в различных конструктив­ных модификациях (баллоны, кордель, сплошная, пористая .и др.).
