БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Военный факультет

Кафедра боевого применения артиллерии

УТВЕРЖДАЮ

Начальник кафедры боевого применения артиллерии полковник

Д.В. Филистович

20 г.

МЕТОДИЧЕСКАЯ РАЗРАБОТКА

для проведения занятия со студентами ВУС 146182

«Командир отделения артиллерийской разведки»

Дисциплина: Управление огнем артиллерии.

Тема № 3: Определение установок для стрельбы способом полной и сокращенной подготовки.

Занятие № 1: Способы определения установок для стрельбы.

Обсуждена на заседании кафедры

боевого применения артиллерии

31.01.2012г.

Протокол № 5

Уточнена “___”_________ 20 г.

Протокол № _________________

г.Минск

ОРГАНИЗАЦИОННО-МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ:

В данной методической разработке рассматриваются вопросы темы №3 «Определение установок для стрельбы способом полной и сокращенной подготовки», занятия №1 «Способы определения установок для стрельбы». Данная тема необходима для дальнейшего изучения управления огнем артиллерии, тактической подготовки и боевой работы и ставит перед собой следующие учебные и воспитательные цели:

1. Систематизировать знания, полученные обучаемыми на предыдущих занятиях.

2. Рассмотреть способы определения установок для стрельбы. Раскрыть сущность и условия определения установок для стрельбы способом полной подготовки и сокращенной подготовки.

3. Довести до обучаемых содержание и условия выполнения огневой задачи №3 КПА-2000.

4. Воспитывать у обучаемых чувство ответственности за полноту и качество выполнения мероприятий подготовки управления огнем.

Для качественного проведения занятия подготовку к занятию организовать в следующем порядке:

1. изучить тему и учебные вопросы занятия, уяснить учебные и воспитательные цели;

2. изучить последнюю информацию (литературу) по данной теме в свете последних достижений науки (модернизации вооружения);

3. составить план занятия и утвердить его за 3 дня до начала занятия;

4. определить методику проведения занятия:

• определить методику контроля готовности обучаемых к занятию;

• продумать использование боевых примеров и фактов при изложении вопросов;

• продумать контрольные вопросы по проверке закрепления изученного материала.

5. подготовить материальное обеспечение занятия: класс, бланки.

Занятие № 1. Способы определения установок для стрельбы

Организационно-методические рекомендации по занятию:

1. Основное внимание при изучении темы обратить на правильное понимание обучаемыми всего комплекса мероприятий, проводимых при определении установок для стрельбы, на формирование практических умений в определении установок для стрельбы различными способами.

2. Практические занятия проводить на тактическом фоне.

3. Воспитывать аккуратность в работе, точность в проведении расчетов и выполнении графических работ.

4. Воспитывать психологическую устойчивость обучаемых к выполнению специфических задач.

Во вводной части занятия преподаватель принимает доклад дежурного по взводу, проверяет по списку в журнале наличие студентов на занятии, их внешний вид, экипировку, проводит контроль знаний.

Текущий контроль усвоения обучаемыми материала предыдущего занятия проводится по контрольным вопросам в устной форме опросом 1-3 обучаемых.

Методика изложения материала:

• краткое введение по теме изложить методом повествования;

• при изложении вопросов занятия использовать «Руководство по управлению огнем артиллерийских подразделений»;

• использовать боевые примеры и факты при изложении вопроса занятия.

Учебные и воспитательные цели:

1. Систематизировать знания, полученные обучаемыми на предыдущих занятиях.

2. Рассмотреть способы определения установок для стрельбы. Раскрыть сущность и условия определения установок для стрельбы способом полной подготовки и сокращенной подготовки.

3. Довести до обучаемых содержание и условия выполнения огневой задачи №3 КПА-2000.

4. Воспитывать у обучаемых чувство ответственности за полноту и качество выполнения мероприятий подготовки управления огнем.

ВРЕМЯ: 2 часа (80 минут)

МЕСТО: аудитория

ВИД ЗАНЯТИЯ: групповое занятие.

МАТЕРИАЛЬНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ:

1. Таблицы стрельбы – ТС-145 – одни на двоих обучаемых

2. Классная доска.

3. Мел.

4. Линейки ПУО с движками.

5. Простые карандаши, ластики.

6. Таблица Кравченко.

7. Бланки для расчета топографических данных по цели.

8. Обучающая электронная программа «Электронные таблицы стрельбы 122-мм гаубицы Д-30».

ЛИТЕРАТУРА:

1. «Руководство по управлению огнем артиллерийских подразделений», стр. 32-40.

2. «Подготовка управления огнем артиллерии», А.В. Коклевский. БГУ, 2007г., стр. 3-9.

3. «Подготовка стрельбы и управление огнем артиллерии», стр. 236-257.

4. «Стрельба и управление огнем наземной артиллерии», стр.184-186.

5. «Учебник сержанта ракетных войск и артиллерии (для начальников вычислительных команд)», стр.86-93.

6. Курс подготовки артиллерии (КПА-2000), стр.127-128.

Краткий план проведения занятия

№	Содержание занятия и учебные вопросы	примерное время	примечание
1	Вступительная часть	15 мин
2	Основная часть Вопрос №1 Определение установок для стрельбы. Вопрос№2 Сущность и условия определения установок для стрельбы способом полной подготовки. Вопрос№3 Сущность и условия применения сокращенной подготовки как способа определения установок для стрельбы. Вопрос№4 Содержание и условия выполнения огневой задачи №3 курса подготовки артиллерии (КПА-2000)	60 мин. 10 мин. 25 мин. 10 мин 15 мин.
3	Заключительная часть	5 мин.

Ход занятия:

ОРГАНИЗАЦИОННО-МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

Ι. ВВОДНАЯ ЧАСТЬ. 15 МИН.

Проверить по списку в журнале присутствие студентов на занятии, их внешний вид, экипировку, готовность к занятию, наличие материально-технического обеспечения. Довести тему, учебные вопросы и учебные цели занятия. Проверить усвоение материала предыдущего занятия путем проведения устного опроса 1-3-х обучаемых.

Вопросы для контроля:

1. Сущность и содержание подготовки управления огнем.

2. Назначение и содержание таблиц стрельбы.

3. Что включают себя разведывательные сведения о цели.

4. Что включают себя установки для стрельбы.

По окончании опроса обучаемых руководитель занятия предоставляет возможность студентам самостоятельно оценить ответы товарищей и выставляет окончательные оценки. На фоне ответа обучаемого на четвертый вопрос руководитель занятия начинает доведение учебного материала занятия.

ΙΙ. ОСНОВНАЯ ЧАСТЬ. 60 МИН.

ВОПРОС №1. ОПРЕДЕЛЕНИЕ УСТАНОВОК ДЛЯ СТРЕЛЬБЫ.

Материал занятия руководитель доводит методом рассказа. Рассказ сопровождает пояснительными рисунками, которые вычерчивает на классной доске или высвечивает на экране. Обучаемые конспектируют основные моменты, рисунки и схемы отображают в тетради.

Товарищи студенты! Известно, что положение оси канала ствола наведенного орудия определяется в вертикальной плоскости углом возвыше­ния, а в горизонтальной — углом горизонтальной наводки. (Пример метания камня). Эти углы задаются прицельными приспособлениями и при выпол­ненной наводке определяют дальность и направление полета снаряда. При стрельбе снарядами с дистанционным взрывате­лем (трубкой) положение воздушного разрыва определяется, кроме того, установкой дистанционного взрывателя (трубки).

Установки прицельных приспособлений (прицела, уровня и угломера), используемые для наводки орудия при стрельбе, и установка дистанционного взрывателя (трубки) называются установками для стрельбы.

Для вполне определенных средств (вид снаряда, тип взры­вателя, а для ударного взрывателя и его установка на осколоч­ное, фугасное или замедленное действие, а также заряд) уста­новки для стрельбы в первую очередь зависят от взаимного положения орудия (огневой позиции) и цели, которые определя­ются топографическими данными: дальностью, превышением цели над огневой позицией и дирекционным углом направления с огневой позиции на цель, а если орудиям на огневой позиции придано основное направление, то - доворотом от основного направления на цель.

Известно, что на полет снаряда влияют метеорологические, баллистические и геофизические условия, в которых произво­дится стрельба. Следовательно, установки для стрельбы зави­сят также от условий стрельбы.

Из сказанного следует, что сущность определения установок для стрельбы заключается в определении для конкретных ус­ловий стрельбы таких установок прицела, уровня и доворота от основного направления, при которых средняя траектория проходит через заданную точку цели, а при стрельбе снарядами с дистанционным взрывателем (трубкой), кроме того, и та­ких установок взрывателя трубки, при которых средняя точка разрывов соответствует заданной высоте и удалению от цели.

Содержание определения установок для стрельбы в общем виде включает решение двух последовательных задач: геомет­рической и баллистической. В результате решения геометрической задачи находят взаимное положение огневой позиции и це­ли, которое, как было сказано, определяется топографическими данными по цели. В результате решения баллистической зада­чи, используя в качестве исходных условий топографические данные по цели и конкретные условия стрельбы, определяют ис­комые исчисленные установки для стрельбы для данных конкретных условий.

Содержание решения геометрической задачи, т. е. задачи определения топографических данных, зависит от исходных данных и от того, каким методом она решается - аналитическим или графическим.

Решение баллистической задачи возможно двумя методами: интегральным и табличным.

Интегральный метод основан на решении (интегрировании) системы дифференциальных уравнений. Исходными данными и начальными условиями являются результаты решения геомет­рической задачи и данные об условиях стрельбы. Этот метод может быть использован при определении установок для стрель­бы только с помощью ЭВМ

Табличный метод на практике более распространен. Он мо­жет быть реализован в ЭВМ и является единственно реальным для всех других средств, используемых при определении уста­новок для стрельбы. Он основан на использовании таблиц стрельбы, в которых приведены результаты заблаговременного решения баллистической задачи для вполне определенных (при­нятых для всей артиллерии) единых условий, которые называ­ются нормальными (табличными) условиями (точка падения находится на горизонте орудия, т. е. огневая позиция и цель расположены на одинаковой высоте над уровнем моря, при этом угол места точки падения снаряда (цели) равен нулю, поэтому, угол возвышения равен табличному углу прицеливания; вращение Земли не учитывается, установка дистанционного взрывателя (трубки) соответствует разрыву снаряда на горизонте орудия.

Для перечисленных условий результаты решений баллисти­ческой задачи для каждого вида снаряда, номера заряда, типа взрывателя приведены, в виде основной табличной зависимос­ти— угла прицеливания от дальности стрельбы.

Теперь вполне очевидно, что если бы стрельба выполнялась при табличных условиях, то определение установок свелось бы к определению по таблицам стрельбы для назначенного снаря­да, типа взрывателя и выбранного заряда установок, соответ­ствующих рассчитанным по данной цели топографическим даль­ности и направлению стрельбы.

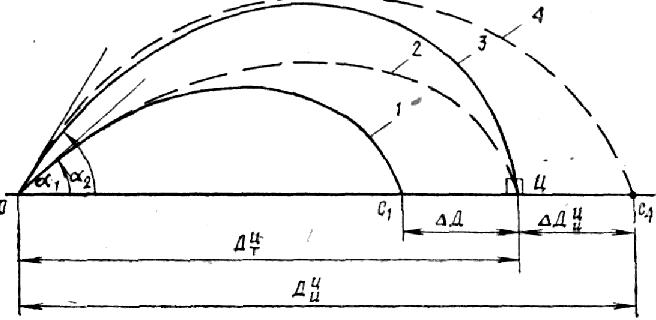

Слайд 1. Траектории полета снаряда при различных условиях стрельбы

Допустим, что топографической дальности до цели Ц ОЦ= Дцт в таблицах стрельбы соответствует угол прицеливания α1 Это значит, что в таблич­ных условиях стрельбы при угле прицеливания α1 снаряд по­летит по табличной траектории 2.

Однако действительные условия, как правило, отличаются от табличных и оказывают влияние на дальность и направление полета снаряда. Следовательно, если условия стрельбы от­личаются от табличных, то при угле прицеливания α1 снаряд полетит по другой траектории, отличной от траектории 2. На­пример, при встречном ветре снаряд не долетит до цели (траектория 1) и отклонится от нее на величину ЦСг — ΔД. Чтобы средняя траектория в этих условиях прошла через точку Ц, нужно увеличить прицел. Допустим, что при угле прицелива­ния α2 она пройдет через цель Ц (траектория 3). Углу прице­ливания α2 в таблицах стрельбы соответствует определенная дальность Д. При стрельбе на этом прицеле в табличных условиях снаряд полетел бы по табличной траектории 4 и откло­нился от цели на величину ЦС4, табличная дальность при этом равна OC4. Но при реальных условиях стрельбы при угле прицеливания α2, определенном из таблиц стрельбы по этой дальности, как уже отмечалось,- реальная средняя траектория прошла бы через цель. Следовательно, для определения по таб­лицам стрельбы, требуемой, установки прицела нужно найти дальность ОС4, которую называют исчисленной дальностью до цели Дци.

Из рисунка видно, что исчисленная дальность до цели

Дци=Дцт +ΔДци

где ΔДци - исчисленная поправка дальности на отклонения всех условий стрельбы от табличных.

Аналогичным путем можно получить, что для наведения ору­дия по направлению необходимо определять исчисленный доворот от основного направления на цель дци по формуле

дци= дцт+Δдци.

По исчисленной дальности в таблицах стрельбы находят ис­численную установку прицела Пци. Если высота цели над уровнем моря отличается от высоты огневой позиции, то определяет поправку на превышение цели над огневой позицией, вводят ее (с учетом знака) в уровень и получают исчисленную установку уровня

Урци=30-00 + φ;

При стрельбе снарядами с дистанционной трубкой опреде­ляют, кроме того, исчисленную установку дистанционной трубки

Таким образом, определение исчисленных установок вклю­чает:

- определение топографических данных;

- определение поправок на отклонение условий стрельбы от табличных;

- определение исчисленных данных по цели;

- определение исчисленных установок по цели.

Исчисленные (пристрелянные) установки прицела, взрывателя (трубки), уровня и доворот от основного направления стрельбы определяются в батарее для основного орудия, в дивизионе – для основных орудий батарей.

При повзводном или рассредоточенном расположении орудий на ОП установки для стрельбы определяются для точки, принятой за точку ОП.

При повзводном расположении боевых машин реактивной артиллерии на ОП установки для стрельбы определяются для каждого взвода, а при рассредоточенном расположении боевых машин на ОП – для каждой боевой машины.

Для стрельбы на поражение назначается сосредоточенный веер или веер по ширине цели.

Для определения интервала веера по ширине цели делится фронт цели в метрах на количество орудий в батарее (взводе) и на одну «тысячную» топографической дальности до цели (0,001Д_Ц^Т). Если фронт цели измерен с НП в делениях угломера, то для определения интервала веера делится фронт цели на количество орудий и умножается на коэффициент удаления.

В зависимости от точности определения исходных данных и способа решения геометрической задачи (определения топографических данных), а также точности и полноты учета отклонения условий стрельбы от табличных при определении установок для стрельбы различают способы:

полная подготовка;

пристрелка цели;

использование данных пристрелочного орудия (далее – ПОр);

перенос огня от пристрелянной цели (репера);

сокращенная подготовка;

глазомерный перенос огня.

Подводя итог изложенному выше, можно сделать вывод: «Правильный способ выбора определения установок для стрельбы – залог успешного выполнения огневой задачи. К выбору способа определения установок для стрельбы необходимо подходить творчески, учитывая сложившиеся обстоятельства: время года и суток, состояние своих подразделений и войск противника, геофизические свойства местности и т.п.».

ВОПРОС №2. СУЩНОСТЬ И УСЛОВИЯ ОПРЕДЕЛЕНИЯ УСТАНОВОК ДЛЯ СТРЕЛЬБЫ СПОСОБОМ ПОЛНОЙ ПОДГОТОВКИ.

Учебный материал доводится методом рассказа. Руководитель занятия раскрывает содержание мероприятий полной подготовки, порядок определения топографических данных показывает практически. Обучаемые выполняют расчеты вместе с руководителем занятия.

Под полной подготовкой понимают такой способ, при котором установки для стрельбы определяются на ЭВМ, с помощью приборов или таблиц по полным данным о положении цели, топогеодезической подготовке, метеорологических, баллистических и геофизических условиях стрельбы.

Установки для стрельбы считаются определенными с применением способа полной подготовки, если:

- координаты целей определены в соответствии с условиями, указанными согласно приложению 4 РУОА.

- координаты ОП определены с применением радионавигационной аппаратуры, приборов или автономной навигационной аппаратуры от пунктов геодезических сетей, контурных точек карт геодезических данных, топографических карт в масштабе не мельче 1:50000 при длине хода (маршрута) не более 3 км;

- высоты ОП определены с применением радионавигационной аппаратуры, специальных приборов, углоизмерительных приборов (по углу места) или по топографической карте в масштабе не мельче 1:50000 при крутизне ската не более 6 ;

- дирекционные углы ориентирных направлений определены гироскопическим или астрономическим способом, передачей дирекционного угла от пунктов геодезических сетей угловым ходом, одновременным отмечанием по небесному светилу, с применением гирокурсоуказателя автономной навигационной аппаратуры (при начальном ориентировании с точностью 0-01 и времени работы не более 20 минут), а также с использованием магнитной стрелки буссоли с учетом поправки буссоли, определенной на удалении не более 5 км от ОП (для наведения минометов и боевых машин реактивной артиллерии – не более 10 км);

- метеорологические условия стрельбы определены по бюллетеню «Метеосредний», составленному на метеорологической станции, с давностью не более 3 часов или по приближенному бюллетеню «Метеосредний», составленному на метеорологическом посту дивизиона, с давностью не более 1 часа при высоте входа в бюллетень до 800 м;

- баллистические условия определены:

-суммарное отклонение начальной скорости снарядов для основных орудий батарей и контрольного орудия дивизиона определено с применением БС, а при невозможности его определения с применением БС для основных орудий батарей – с учетом разнобоя основных орудий батарей относительно контрольного, определенного с применением БС;

- температура зарядов определена с применением термометра;

- баллистические характеристики боеприпасов, учет которых предусмотрен, известны;

- геофизические условия стрельбы определены.

При определении установок для стрельбы способом полной подготовки рассчитываются поправки:

- дальности;

- направления;

- в установку дистанционной трубки на отклонения баллистических и метеорологических условий стрельбы от табличных.

Поправки дальности на отклонения баллистических условий стрельбы от табличных рассчитываются на:

- суммарное отклонение начальной скорости снарядов (мин) для основных орудий (минометов) батарей;

- отклонение температуры зарядов;

- отклонения других баллистических характеристик боеприпасов, не учтенных при определении суммарного отклонения начальной скорости снарядов и мин (на колпачок взрывателя, на пламегаситель, на неокрашенность снаряда, мины и другие).

Поправкой направления на отклонение баллистических условий стрельбы от табличных является поправка на деривацию.

Поправки дальности на отклонения метеорологических условий стрельбы от табличных рассчитываются на:

- отклонение давления атмосферы;

- баллистическое отклонение температуры воздуха;

- продольную слагающую баллистического ветра;

Поправки направления на отклонения метеорологических условий стрельбы от табличных рассчитываются на:

- боковую слагающую баллистического ветра.

В результате расчетов определяются суммарные поправки дальности, направления и в установку трубки на отклонения баллистических и метеорологических условий стрельбы от табличных. По полученным суммарным поправкам дальности, направления и в установку трубки строится ГРП.

При расчете поправок с применением ЭВМ за топографические дальности для построения ГРП принимаются соответствующие опорные дальности, для которых рассчитывались поправки.

Руководитель занятия напоминает порядок определения опорных дальностей и направления для расчета поправок и построения ГРП.

При определении поправок методом расчета или с применением приборов топографические дальности для построения ГРП определяются путем вычитания суммарных поправок дальности (с учетом их знаков) из опорных дальностей, для которых они рассчитывались.

Расчет поправок на отклонение условий стрельбы Мы будем изучать в следующем году, а при дальнейшем изучении материала будем использовать уже рассчитанные поправки дальности и направления.

Руководитель занятия показывает порядок построения ГРП на линейке ПУО и на листе миллиметровой бумаги.

Определение исчисленных установок для стрельбы выполняется в следующем порядке:

- определяются топографические дальность (Д^Ц_Т) и доворот от основного направления стрельбы (∂^Ц_Т), а также превышение цели над ОП (Δh) (угол места цели (ε_Ц));

- по топографическим дальности и довороту от основного направления с использованием графика рассчитанных поправок для выбранного заряда определяются интерполяцией между линиями графика поправки дальности и направления (за пределами крайних направлений поправки разрешается использовать до 3-00);

- прибавляется поправка дальности (с учетом знака) к топографической дальности и получается исчисленная дальность

Дци=Дцт +ΔДци;

- снятая с графика поправка направления прибавляется (с учетом знака) к топографическому довороту и получается исчисленный доворот

дци= дцт+Δдци;

- по исчисленной дальности и выбранному заряду отыскивается в таблицах стрельбы исчисленная установка прицела.

Топографические дальность до цели и доворот от основного направления на цель определяются графически или расчетными способами.

Руководитель занятия напоминает обучаемым о том, что способы определения дальности и направление на цель рассматривались при изучении дисциплин «Военная топография» и «Техническая подготовка».

Графически:

- на ПУО;

- по карте с помощью приборов.

Аналитически:

- с помощью ЭВМ;

- по таблицам Кравченко.

Превышение цели определяется как разность высот цели и ОП.

Для определения угла места цели превышение цели в метрах делится на 0,001 Д^Ц_Т и уменьшается абсолютная величина результата на 5 процентов или используются для данной цели графики.

Поправка на превышение цели (Δφ) определяется с применением таблиц стрельбы или рассчитывается как сумма угла места цели (ε_Ц) и поправки угла прицеливания на угол места цели (α_ε), которая определяется по таблицам стрельбы.

Если в районе целей имеется созданный репер или цель, по которой велась стрельба на поражение, и время создания репера или стрельбы по цели близко к времени составления метеорологического бюллетеня (разница не более 2 часов), то определяются разности пристрелянных и исчисленных по реперу (цели) дальностей, направлений и значений установок взрывателя (трубки).

Эти разности принимаются за уточняющие поправки соответственно дальности, направления и в установку взрывателя (трубки). Они вводятся (с учетом знаков) в установки по другим целям, если разность дирекционных углов другой цели и репера (цели) не превышает 6-00, а разность топографических дальностей – 4 км, или исправляется ГРП с учетом уточняющих поправок.

Уточняющие поправки, определенные для данной батареи, могут быть использованы в других батареях при стрельбе в составе дивизиона по одной цели и централизованной привязке ОП.

При получении нового метеорологического бюллетеня или при изменении баллистических условий стрельбы рассчитанные установки обновляются. Для этого строятся новые ГРП, которые используются для определения исчисленных установок по новым целям и для уточнения ранее рассчитанных установок.

В ходе изложения материала руководитель занятия положения учебного вопроса рассматривает на примере.

Таблица исчисленных установок для стрельбы 5-й батареи

Дата: 10.02.2009. Время: 10.00

КНП адн: Х = 16 100, Y = 13 730, h = 140 м

КНП батр: Х = 16 340, Y = 13 350, h = 135 м,

ОП батр: Х = 16 790, Y = 17 920, h = 110 м.

_он = 48-00

Расчетные данные	Характер и номер цели
	Пехота, цель 48	...
Координаты цели:
Хц (ц)	19730
Y ц (Дк)	08280
h ц (Мц)	170
Размеры цели ( Ф х Г, м)	200х300
Количество установок угломера	1
Скачок прицела/взрывателя	8/4
Снаряд, взрыватель, заряд	3Ш2, полный
Продолжительность ведения огня	Огневой налет
Расход снарядов на цель (на орудие-установку)	54(3)
Порядок ведения огня	Беглый огонь
Расчет исчисленной дальности:
	10080
	+ 1640
	11720
Расчет поправки на превышение цели над ОП:
	60 м
	+ 0-06
	+ 0-01
Интервал веера Iв	0-03
Расчет исчисленного доворота от ОН:
	– 0-17
	– 0-18
	– 0-35
Исчисленные данные:
прицел	291
уровень	30-07
доворот от ОН	-0-35
Ку	0,4
Шу	0-04
	12;0,5
Пристрелянные установки:
прицел	287
уровень	30-07
доворот от ОН	-0-29

ПРИМЕР: Порядок определения установок для стрельбы по цели 48-й :

Руководитель занятия показывает порядок расчета и объясняет правила пользования таблицей (в условиях настоящего примера).

Топографические дальность ( = 10080 м) и доворот от основного направления ( = – 0-17) (дирекционный угол основного направления стрельбы = 48-00, дирекционный угол цели = 47-83) рассчитаны аналитически.

Решение.

1. Угол места цели определяется по формуле:

Если абсолютная величина меньше 10 тысячных, то

5-процентная поправка не вводится.

2. По топографической дальности ( = 10080 м) и дирекционному углу цели ( = 47-83) в графике рассчитанных поправок (приложение 9 настоящего Руководства) определяется поправка дальности

= +1640 м, поправка направления = – 0-18 и поправка в установку дистанционной трубки = – 10 делений.

3. Исчисленная дальность определяется по формуле:

= + = 10080 + (+1640) = 11720 м.

4. В таблицах стрельбы по исчисленной дальности (11720 м), заряду (полный), снаряды с дистанционными трубками находятся:

установка прицела = 291 тысячная;

табличная установка трубки = 156,8 делений.

5. Исчисленная установка трубки определяется методом суммирования табличной установки, определенной по исчисленной дальности ( = 156,8 делений), поправки со своим знаком, определенной по ГРП ( = – 10 делений), и поправки в установку трубки на превышение цели ( ). Исчисленная установка трубки уменьшается на

3 деления.

Поправка в установку трубки на превышение цели определяется из таблиц стрельбы снарядами с дистанционной трубкой по углу прицеливания ( = 291 тысячная) и углу места цели

( = +6 тысячных):

– 3 деления = 156,8 – 10,0 + 0,2 – 3,0 = 144.

6. В таблицах стрельбы осколочно-фугасными снарядами ОФ-540 из таблицы поправок угла прицеливания на угол места цели (для заряда полного) по = 291 тысячная и = + 6 тысячных находится поправка угла прицеливания на угол места цели = +0,5 тысячных и определяется поправка на превышение цели над ОП:

= +6 + (+0,5) ~ + 7 тысячных.

7. Определяется установка уровня:

Ур = 30-00 + = 30-00 + (+0-07) = 30-07.

8. Определяется исчисленный доворот, для чего к топографическому довороту с учетом знака прибавляется поправка направления

( = – 0-18):

= –0-17 + (–0-18) = – 0-35.

9. Исчисленные установки для стрельбы 5-й батареи по цели 48-й снарядами 3Ш2: заряд полный, шкала «тысячных», прицел 291, трубка 144, уровень 30-07, основное направление левее 0-35.

Вывод по учебному вопросу: «Для удобства работы процесс полной подготовки можно разбить на следующие этапы:

- ПЕРВЫЙ ЭТАП – мероприятия по определению исходных данных, необходимых для расчета установок;

- ВТОРОЙ ЭТАП – определение исчисленных данных:

- геометрическая задача;

- баллистическая задача;

- ТРЕТИЙ ЭТАП – определение исчисленных установок прицельных приспособлений (установки прицела, уровня и угломера) и наведение орудия. При этом учитываются поправки технической подготовки орудия к стрельбе».

ВОПРОС №3. СУЩНОСТЬ И УСЛОВИЯ ПРИМЕНЕНИЯ СОКРАЩЕННОЙ ПОДГОТОВКИ КАК СПОСОБА ОПРЕДЕЛЕНИЯ УСТАНОВОК ДЛЯ СТРЕЛЬБЫ.

Учебный материал доводится методом рассказа. Руководитель занятия раскрывает сущность и условия применения сокращенной подготовки. Обучаемые основные положения записывают в конспекты.

Сокращенная подготовка установок для стрельбы - это такой способ определения установок, при котором отклонения условий стрельбы от табличных учитываются не полностью или прибли­женно.

Она применяется тогда, когда по условиям обстановки не мо­гут быть выполнены все мероприятия по подготовке стрельбы или когда некоторые элементы подготовки выполняются с недостаточ­ной точностью.

Сокращенная подготовка установок от полной отличается толь­ко точностью и полнотой выполнения мероприятий по подготовке стрельбы Поэтому в зависимости от сложившейся обстановки возможны различные варианты сокращенной подготовки. Рассмотрим наиболее типичные условия осуществле­ния сокращенной подготовки.

Топогеодезическая привязка основного орудия батареи может быть в большинстве случаев выполнена. Если нет времени осуществить привязку на геодезической основе, то ее производят:

- по карте. При привязке по карте масштаба 1:100 000, если на ней нет впечатанных координат контурных точек, не обеспечивается достаточная точность определения координат основного орудия батареи. Подготовка установок будет сокращенной.

Средства разведки целей в основном обеспечивают определение координат целей с точно­стью, удовлетворяющей требованиям полной подготовки, кроме случаев, когда они определяются глазомерно. Если же координаты цели определяются менее точными способами, то в этом случае подготовка установок будет сокращенная.

Баллистические условия стрельбы могут, быть определены заблаговременно, до начала боя (операции), и поэтому в большинстве случаев они будут известны.

Техническая подготовка стрельбы должна выполняться в бата­рее всегда.

Чаще всего условия полной подготовки будут не выполняться из-за отсутствия точных данных о метеорологических условиях стрельбы. Если используются данные метеорологического бюлле­теня, составленного метеостанцией по результатам зондирования атмосферы, то сокращенная подготовка установок будет в том случае, когда условное время старения метеоданных более 4 ч.

Если используются данные приближенного метеобюллетеня, со­ставленного метеопостом дивизиона, то сокращенная подготовка установок будет для всех целей, высота траекторий для которых (точнее, высота для входа в метеобюллетенъ) будет более 800 м. Сокращенная подготовка установок может быть всегда выпол­нена средствами батареи, если даже от артиллерийских штабов не поступают данные, необходимые для Подготовки стрельбы. Поэтому она применяется особенно часто в динамике боевых действий. При осуществлении сокращенной подготовки целесообразно учиывать влияние всех факторов, определяя отклонение условий' стрельбы хотя бы приближенно.

Наиболее часто сокращенную подготовку применяют при опре­делении исходных установок для пристрелки цели или репера. Но при необходимости сокращенную подготовку можно применять также и для ведения огня дивизионом или несколькими дивизио­нами без пристрелки. В этом случае расход снарядов увеличивают в 1,5—2 раза.

Для того чтобы эффективность поражения цели при сокращен­ной подготовке и при увеличенном расходе снарядов была при­мерно такая же, как и при полной подготовке, допускается увели­чение срединных ошибок подготовки не более чем в 1,2—1,5 раза. Для этого необходимо:

- топогеодезическую привязку огневых позиций производить на геодезической основе или по карте масштаба не мельче 1:50 000 (или 1 :100000 с впечатанными координатами контурных точек);

- координаты цели определять способами, при которых сре­динные ошибки определения координат не более 50—60 м;

- баллистическую и техническую подготовку стрельбы прово­дить полностью;

- метеорологические условия стрельбы определять хотя бы приближенно.

Вывод по учебному вопросу: «При этом нужно иметь в виду, что эффективность поражения цели при сокращенной подготовке меньше, чем при полной, и ее можно применять для стрельбы без пристрелки только в крайнем случае, при невозможности применить более точные способы (пол­ную подготовку, способ ПОР, перенос огня, пристрелку)».

ВОПРОС №4. СОДЕРЖАНИЕ И УСЛОВИЯ ВЫПОЛНЕНИЯ ОГНЕВОЙ ЗАДАЧИ №3 КУРСА ПОДГОТОВКИ АРТИЛЛЕРИИ (КПА-2000).

Учебный материал доводится методом рассказа. Руководитель занятия раскрывает содержание задачи №3 КПА-2000. Обучаемые под руководством преподавателя изучают порядок и условия выполнения задачи.

Задача 3 Поражение неподвижной наблюдаемой цели огнем с закрытой огневой позиции

Цель - типовой объект поражения для данной артиллерии соединения (воинской части), артиллерийской части (подразделения), обозначенный соответствующими мишенями (макетами).

Руководитель занятия ставит вопрос перед обучаемыми: «Какие виды огня применяются во взводе, батарее»? Получив ответ, руководитель занятия конкретизирует цели, назначаемые для поражения взводу, батарее.

Определение установок для стрельбы на поражение - любым из способов, установленных Руководством по управлению огнем артиллерии, позволяющим наиболее эффективно выполнить огневую задачу.

Руководитель занятия ставит вопрос перед обучаемыми: «Какие способы определения установок для стрельбы Вы знаете»? Получив ответ, руководитель занятия кратко характеризует каждый из способов.

Условия выполнения огневой задачи:

а) стрельба ведется одним из видов снарядов, установленных Руководством по управлению огнем артиллерии для поражения цели данного характера;

Руководитель занятия ставит вопрос перед обучаемыми: «Какие виды снарядов вы знаете и какие снаряды применяются для поражения ЖС, арт. и мин.батр»?

б) задача выполняется:

при стрельбе на уничтожение и подавление – артиллерийской частью, подразделением;

при стрельбе на разрушение - батареей, взводом, орудием (минометом);

в) при выполнении задачи с подразделениями звуковой, радиолокационной разведки или вертолетом, взаимодействие с ними организуется заблаговременно;

г) цели - плановые и неплановые;

д) дальность стрельбы от дальности, начиная с которой поражение целей возможно только огнем с закрытой огневой позиции до предельной дальности стрельбы системы;

е) поправки на смещение - любые, при стрельбе на разрушение - не более 3-00.

Расход снарядов: на определение установок для стрельбы на поражение пристрелкой цели - по нормам приложения 7;

Приложение 7
