Глава II. Измерение температуры.
Определите изменение показаний манометрического ртутного термометра, если при градуировке термобаллон и показывающий прибор находились на одном уровне, а в реальных условиях показывающий прибор расположен на 7,37 м выше, чем термобаллон. Шкала термометра 0÷500 °С. При изменении температуры от 0 до 500 °С давление в системе изменяется от 4,47 до 14,28 МПа. Плотность ртути ρ = 13 595кг/м3.
Примечание: Чувствительность манометрического термометра определяется по формуле:
Определите, какое начальное давление должно быть создано в системе манометрического газового термометра при 0°С, чтобы при изменении температуры от 0 до 500°С давление в системе изменялось на 10 МПа. Термический коэффициент расширения газа β =0,00366 К-1.
Примечание: Изменение давления в системе происходит по закону:
pt = po[1 + (t – to)],
где – термический коэффициент расширения газа; to и t – соответственно начальная и текущая температуры; po – давление рабочего вещества при температуре to.
Начальное давление манометрического газового термометра при 0°С составляет 4,5 МПа. При изменении температуры от 0 до 300°С давление в системе изменялось на 7 МПа. Какое относительное изменение показаний вызовет изменение барометрического давления pб на 0,005 МПа на отметках шкалы 0 и 300°С.
Введите поправку в показания термоэлектрического термометра и определите температуру рабочего конца, если известно, что термо-ЭДС термометра типа ХК (хромель-копелевая) равна 3,75 мВ, а температура свободных концов 32 °С.

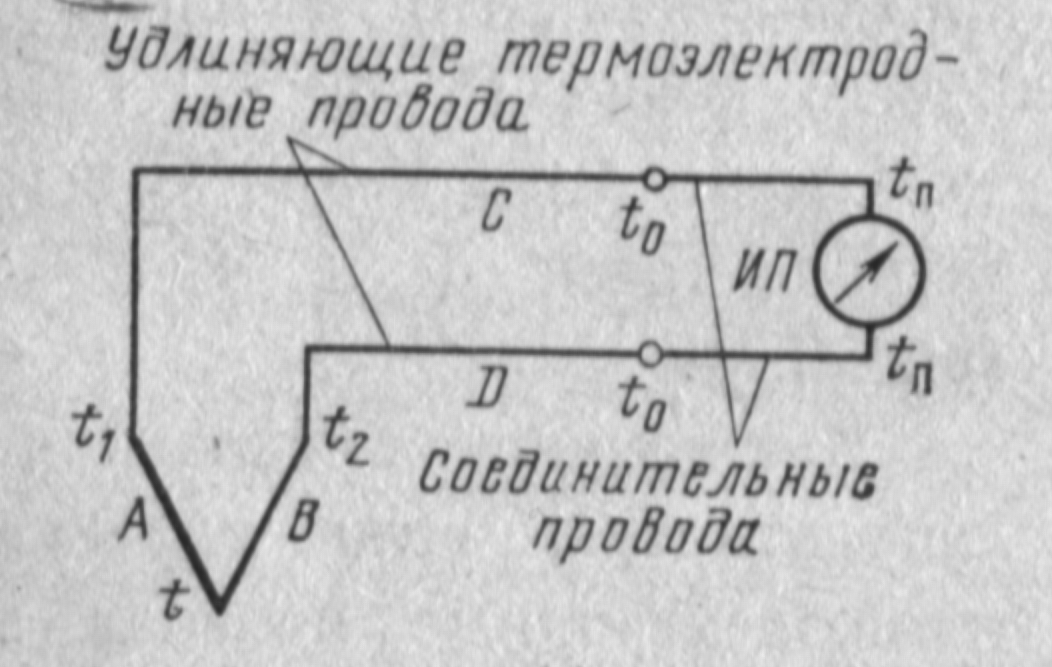

Определите температуру рабочего конца термоэлектрического термометра для измерительной цепи, представленной на рис. 1. Известно, что t1 = t2 = 70°С; to = 28°С; tп = 18°С. Термо-ЭДС, измеряемая лабораторным потенциометром, равна E = 23,52 мВ, тип термометра К (никельхром-никельалюминий, хромель-алюмель).
Рис. 1.
Во сколько раз измениться чувствительность милливольтметра, если увеличить число витков рамки в два раза при неизменной жесткости пружины?
Примечание: Чувствительность милливольтметра определяется по формуле:
.
Будут ли одинаковыми значения сопротивления Rп у потенциометров с диапазонами измерения –50 ÷ +150°С, 0 ÷ 200 °С одной и той же градуировки ХК?
Определите предел допускаемой относительной погрешности термометра сопротивления I класса при измерении температуры 300°С.
Примечание: Допустимое абсолютное отклонение сопротивления Rо термометра сопротивления I класса составляет ±0,05%.
Какой из термометров сопротивления – градуировки 100М с параметрами = 4,28·10–3 К–1 или полупроводниковый с параметрами Rо = 10,6 кОм, В = 2500К имеет наибольший коэффициент преобразования при температуре 60°С?
Примечание: Чувствительность термометра сопротивления определяется по формуле:
.
Градуировочная характеристика медного термометра сопротивления:
Rt = Ro[1 + (t – to)];
полупроводникового термометра сопротивления:
.
Условиями эксплуатации логометров допускается изменение напряжения питания ±20% номинального (4В), так как при этом точность существенно не ухудшается. Почему изменение напряжения питания мало сказывается на показаниях логометра?
