29. Назначение щитов и пультов, общие правила размещения приборов и аппаратуры на щитах и пультах.
Щиты и пульты (щ. и п.) – предназначены для размещения на них средств контроля и управ-я, сигнализации, защиты и блокировки, линий связи м/у ними. Щ. и п. устанавливаются в производственных помещениях, в спец-х щитовых помещениях (операторских, диспетчерских, аппаратных – АСУТП). Щ. и п. предназначены для установки в закрытых помещениях с t° = -30…+50°C при относительной влажности 80%, отсутствия вибраций, агрессивных газов, паров и токопроводящих пылей. Учитывая степень защиты, от прикосновения к токоведущим жилам рекомендуется применять:
1) щиты шкафные одно, 2-х или 3-х секционные с задними дверями, малогабаритные – в производственных помещениях, а также в щитовых помещениях в технически обоснованных случаях;
2) щиты панельные с каркасом и вспомогательные элементы к ним – в диспетчерских и операторских помещениях;
3) щиты шкафные с передней и задней дверью в качестве релейных и вспомогательных щитов 2-х стороннего обслуживания;
4) стативы всех типоразмеров, в качестве конструкции для установки вспомогательной аппаратуры, располагаемой в аппаратных залах или в пространстве за щитом в операторских и диспетчерских помещениях;
5) пульты – в качестве устройств для размещения аппаратуры управления и сигнализации в операторских и диспетчерских помещениях.
На пультах и шкафных щитах в т.ч. и малогабаритных, запрещается установка первичных датчиков.
При размещение приборов на щ. и п. не допускается:
1) установка приборов и средств автом-ции на боковых стенках и дверях щитов, кроме дверей малогабаритных шкафов;
2) установка внутри щитов аппаратуры на дверях и боковых стенках малогаб-х щитов, а также панелях пультов;
3) установка приборов и средств автом-и на вспом-х эл-тах щ. и п., торцевых декоративных панелях и крышках пультов, искл. является устройства ввода проводок.
Щиты шкафные и панельные с каркасом, а также стативы не предназначены для совместной установки на них средств автом-и и силового электрооборудования.
30. Основные элементы щитов и пультов для размещения приборов и аппаратуры систем измерения и автоматизации.
К
онструкция
щ. и п.
Каркасы – жесткий, несущий, объемный или плоский металлический остов, предназначен для установки на нем панелей, стенок, дверей, крышек и т.д.
Шкаф – объемный каркас на опорной раме с установленными на нем панелью.
Щит шкафной – шкаф с установленными на унифицированных монтажных конструкциях аппаратурой, установочными изделиями и проводкой, подготовленными к подключению внешних цепей и приборов, установленных на объекте.
Панель с каркасом – объемный каркас с установленной на нем панелью.
Щит панельный с каркасом – панель с каркасом.
Стойка – объемный или плоский каркас на объемной раме.
Статив – стойка с каркасом + аппаратура.
Корпус щита – объемный каркас с установленной наклонной столешницей, стенками, дверьми.
Пульт – корпус пульта + аппаратура.
Панель вспомогательная и панель вспомогательная с дверью – панели, предназначенные для оформления многопанельных каркасных щитов.
Панель декоративная – панель, предназначенная для декоративного оформления верхней части панельных щитов с каркасом, а также для монтажа элементов мнемосхемы.
Вставка угловая – элемент преднозначен для соед-я 2-х смежных щитов или пультов, установленных под углом др. к др.
Каркас состоит из 4-х (шкаф) или 2-х (панель) стоек с верхней и нижней рамами.
1 – стойка; 2 – рама.
На каркасе размещ-ся отверстия с маркировкой, кот-е позволяют установить поперечные рейки для крепления приборов и проводки. М/у всеми элементами конструкции обеспечивается надежное электрическое соединение, на нижней раме располагается болт М8 к кот-му подводится заземление.
Расположение приборов на панелях щ. и п.

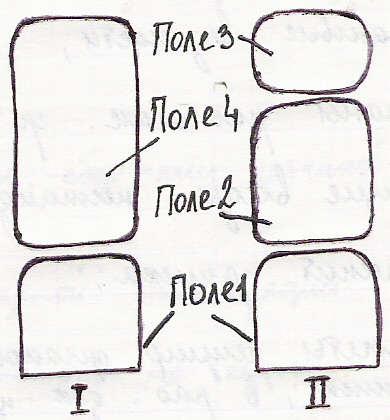

Обычно применяются фасадные панели щитов 2-исполнений.
Поле 1 – является декоративным, приборы на него не ставятся.
Поле 2 – располагаются органы управления и крупногабаритные показывающие приборы.
Поле 3 – рекомендуется размещать сигнальную аппаратуру, показывающие приборы и небольшие мнемосхемы.
При нерациональности компоновки приборов, органов управления и сигнальной арматуры на поле 4 щитов исполнения I их размещают на полях 2 и 3 щитов исполнения II. При необходимости прим-я развернутых мнемосхем их допускается располагать на декоративных панелях над щитами. При установки приборов имеющих глубину более 300 мм либо массу более 10 кг их хвостовые части д. б. закреплены на каркасе. Приборы стоящие в одном горизонтальном ряду ровняют по нижней кромке лицевой части.
Общая масса приборов установленных на панелях не должна превышать:
1) поле 2 – 80 кг; 2) поле 3 – 30 кг; 3) поле 4 – 100 кг.
Общая масса аппаратуры установленной на двери малогабаритного щита не должна превышать 10 кг.
Пульты.
На столешнице располагают аппаратуру управ-я и сигнализации, на приборной панели – сигнальную арматуру и мнемосхемы. Общая масса приборов на столешнице не более 12 кг, на приб-ной панели – не более 20 кг.
Для обеспечения безопасности при ремонте и настройке приборов в щитах и стативах рекомендуется располагать на следующем расстояние от нижней кромки опорной рамы:
1) 1700 – 1975 мм – трансформаторы, выпрямители, сигнальные сирены, ревуны, звонки, источники питания малой мощности, средства освещения щита, источники питания большой мощности, трансформаторы массой более 10 кг устанавливаются в нижней части;
2) 700 – 1700 мм – выключатели, предохранители, розетки;
3) 600 – 1900 мм – реле, регуляторы, элементы средств автом-и, преобраз-ли;
4) 800 – 700 мм – аппараты пневматического питания;
5) 350 – 600 мм – сборки контактных зажимов горизонтальные;
350 – 1975 мм – сборки контактных зажимов вертикальные;
6) 1700 – 1975 мм – переборочные соединители.
Внутри пультов устанавливать аппаратуру и средства автом-и не рекомендуется. В технически обоснованных случаях разрешается располагать эти приборы на поворотных рамах параллельных задней стенке.
Приложение к вопросу 23
Обозна-чение |
Измеряемая величина |
Фуннкции |
|||
Основное назначение |
Дополни-ное назначение |
Отображение информации |
Формирование вых-ного сигн. |
Доп-ное назнач-е |
|
A |
– |
– |
Сигнал-я |
– |
– |
C |
– |
– |
– |
Рег-ние, управ-е |
– |
D |
Плотность |
Разность, перепад |
– |
– |
– |
E |
Эл-кая вел. |
– |
– |
– |
– |
F |
Расход |
Соотнош-е, доля |
– |
– |
– |
G |
Размер, полож-е, перемещ. |
– |
– |
– |
– |
H |
Ручное возд-е |
– |
– |
– |
Верх. пред. измер. вел. |
I |
Показание |
– |
– |
– |
– |
J |
– |
Автом. перекл., обвод |
– |
– |
– |
K |
Время, времен. прогр. |
– |
– |
– |
– |
L |
Уровень |
– |
– |
– |
Ниж. пред. измер. вел. |
M |
Влажность |
– |
– |
– |
– |
P |
Давление, вакуум |
– |
– |
– |
– |
Q |
Вел., хар-щая кач-во, состав, конц. |
Интегрир-е, суммирование по времени |
– |
– |
– |
R |
Радиоактивность |
– |
Рег-ция |
– |
– |
S |
Ск-ть, час-та |
– |
– |
Вкл., откл., перекл. сиг. |
– |
T |
Температура |
– |
– |
– |
– |
U |
Несколько разнород-х измер-х вел. |
– |
– |
– |
– |
V |
Вязкость |
|
|
|
|
W |
Масса |
|
|
|
|
X |
Нерекоменд. резерв. буква |
– |
– |
– |
– |
