Введение
В составе курсового проекта №1 по дисциплине «Железобетонные и каменные конструкции» необходимо разработать конструкции здания с неполным несущим каркасом (наружные стены – из кирпича, колонны и перекрытия – железобетонные) и выполнить их рабочие чертежи.
Конструкцию перекрытия необходимо разработать в двух вариантах – монолитном и сборном. Кроме того, необходимо выполнить расчеты и рабочие чертежи для сборных ригелей и колонны, а также их узлов и стыков.
Так же, необходимо выполнить расчеты несущей способности несущего простенка кирпичной стены и узла опирания сборного ригеля на кирпичную стену.
1.Компоновка монолитного перекрытия
2.Расчет и конструирование монолитной балочной плиты перекрытия
2.1.Расчетная схема плиты

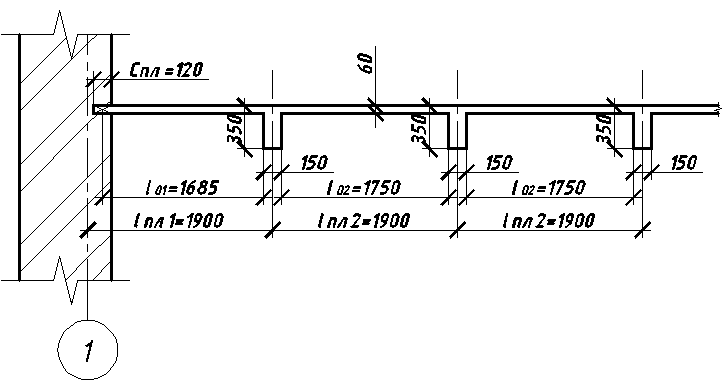

Рис.1 Определение расчетных пролетов плиты
2.2.Сбор нагрузок на монолитную плиту, кН/м2
Таблица 1
Наименование нагрузки |
Формула подсчета (в цифрах) |
Коэффициент
надежности по нагрузке |
Расчетная нагрузка кН/м2 |
А. постоянная |
|
|
|
Конструкция пола: 1. Мозайка 2. Цементно-песчаный раствор 3. Легкобетон |
0,015*24*0,95 0,02*18*0,95 0,06*6*0,95 |
1,3 1,3
1,2 |
0,45 0,45
0,41 |
Собственный вес плиты |
0,06*25*0,95 |
1,1 |
1,57 |
Итого: |
|
|
g=2,88 |
Б. временная (полезная) |
7,5*0,95 |
1,2 |
8,55 |
Итого: |
|
|
v =8,55 |
Всего: |
|
|
g + v =11,43 |
