2 Расчетно-конструкторская часть
2.1 Подробное описание работы принципиальной схемы управления
Управление прессом осуществляется как от кнопок, так и от ножной педали. Для выбора режима управления служит универсальный переключатель SA, имеющий контакты SA3-SA6.
Если замкнут контакт SA3, тогда при включении вводного выключателя QF подаётся напряжение на главные цепи и цепи управления, включается промежуточное реле KV2 через замкнутые размыкающие контакты кнопок SB5 и SB6 замыкается; другой контакт KV2 в цепи контакта путевого команд аппарата SP1 обеспечивает само питание KV2.
При нажатии SB1 в зависимости от положения переключателя режима работы пресса SA1 срабатывает контактор КМ1 или КМ2 и включается двигатель М (основным вращением двигателя является то которое получается при включении контактора КМ1; противоположное направление вращение бывает необходимо в некоторых случаях работы пресса). После нажатия кнопок SB3 и SB4 срабатывает промежуточное реле KV1 и своими замыкающими контактами включает электромагнитыYA1и YA2, которые осуществляют оттормаживание коленчатого вала пресса и включение фрикционной муфты с пневматическим управлением. Если кнопки SB5 и SB6 остаются нажатыми, то ползун пресса двигаться вниз. Когда он достигнет крайнего нижнего положения, замыкается и остаётся замкнутым в течение всего хода ползуна вверх контакт SP2. Таким образом, питание катушки реле KV1 сохраняется, хотя в нижнем положении ползуна контакт SP1 разомкнулся, в результате чего отключилась цепь самоблокировки реле KV2. Движение ползуна вверх происходит уже независимо от того нажаты кнопки SB5 и SB6 или нет. В крайнем верхнем положении ползун размыкается контакт SP2, реле KV1 отключается, обмотки электромагнитов YA1 и YA2 обесточиваются и ползун останавливается. При этом контакт SP1 замыкается. Для осуществления следующего хода пресса нужно вновь нажать кнопки SB4 и SB5.
Если рукоятка SA поставлена в правое положение (педаль), то замкнуты контакты SA3 и SA5. При этом включено промежуточное реле KV3, размыкающие контакты которого выводят из работы цепи кнопок SB3 и SB4, а замыкающие контакты подключают цепи контактов педали SP3. Эти контакты действуют аналогично кнопкам SB3 и SB4.При нажатии педали так же произойдёт только один ход пресса и для совершения нового хода нужно по окончании предыдущего хода отпустить педаль и опять нажать её.
Приустановки переключателя в среднее положение (наладка) контакт SA3 разомкнётся, а контакт SA4 закоротит размыкающие контакты реле KV2 и кнопки SB3 и SB5. Движение ползуна будет происходить только при нажатой кнопке SB4.

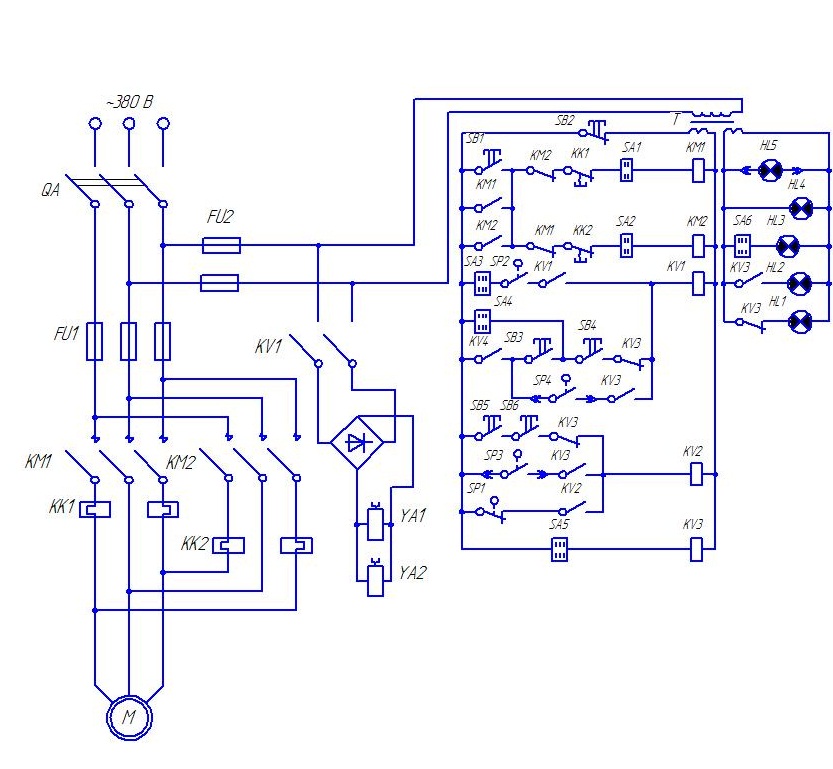

Рисунок 2 - Схема фрикционного пресса
В
схеме предусмотрены сигнальные лампы
HL1-HL5,
которые включены на напряжение 12 В.
Когда управление прессом производиться
с помощью кнопок горит лампа HL1
включенный
последовательно с размыкающими контактом
KV3.
Лампа HL2включена
через замыкающий контакт KV3
и
горит при управлении от педали. При
наладочном режиме замкнут контакт SA3
поэтому горит лампа HL3.
О наличии напряжения в сети указывает
лампа HL4.
Переносная осветительная лампа HL5
присоединяется посредством штепсельной
розетки.
