6.2. Контрольные вопросы и задачи текущего и рубежного контроля

1-я контрольная точка

1. Домашние задания

1.1. Используя ЛЭ заданного типа, спроектируйте схему, реализующую логическую функцию, соответствующую вашему варианту (номер варианта равен вашему порядковому номеру в списке академической группы).

№ варианта	Логическая функция	Тип ЛЭ	№ варианта	Логическая функция	Тип ЛЭ
1.		2 И-НЕ	16.		2 ИЛИ-НЕ
2.		2 И-НЕ	17.		2 ИЛИ-НЕ
3.		2 И-НЕ	18.		2 ИЛИ-НЕ
4.		2 И-НЕ	19.		2 ИЛИ-НЕ
5.		2 И-НЕ	20.		2 ИЛИ-НЕ
6.		2 И-НЕ	21.		2 ИЛИ-НЕ
7.		2 И-НЕ	22.		2 ИЛИ-НЕ
8.		2 И-НЕ	23.		2 ИЛИ-НЕ
9.		3И-НЕ	24.		3 ИЛИ-НЕ
10.		3И-НЕ	25.		3 ИЛИ-НЕ
11.		3И-НЕ	26.		3 ИЛИ-НЕ
12.		3 И-НЕ	27.		3 ИЛИ-НЕ
13.		4И-НЕ	28.		4 ИЛИ-НЕ
14.		4И-НЕ	29.		4 ИЛИ-НЕ
15.		4И-НЕ	30.		4 ИЛИ-НЕ

1.2.Используя ЛЭ ОФПН, спроектируйте схему ЦУ, вычисляющего значения функции , если аргумент ( )может принимать целые значения в диапазоне от 0 до 5, а А - ваш порядковый номер в списке академической группы.

2. Лабораторные работы №№ 1-4

3. Компьютерный тестовый контроль

Банк тестовых заданий по 1-ой контрольной точке содержит 130 заданий. Индивидуальное задание студента содержит 25 заданий, которые формируются автоматически в инструментальной среде тестирования. На выполнение всех заданий выделяется не менее 25 минут.

4. Типовые задания контрольной работы

Значение функции на наборе

аргументов, заключенном в

пунктирный прямоугольник, не

определено.

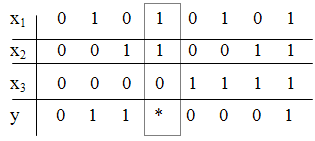

4.1. Логическая функция задана таблицей истинности.

Получите выражение для МДНФ функциии используя ЛЭ «И-НЕ» спроектируйте схему ЦУ, реализующего функцию.

4.2. Используя ЛЭ ОФПН, спроектируйте схему ЦУ, вычисляющего значение функции ,

где Ф и И- количество букв в вашей фамилии и имени,

x– принимает целые значения в диапазоне от 0 до 4.

Схема должна отвечать критерию минимума аппаратных затрат.

4.3. Используя ЛЭ монобазисного набора «И-НЕ», спроектируйте схему ЦУ, реализующего логическую функцию, заданную картой Карно

4.4. Используя ЛЭ ОФПН, спроектируйте схему, реализующую логическую функцию «Равнозначность трех переменных».

4.5. Упростите (минимизируйте) логическую функцию

2-я контрольная точка
