1Расчёт железобетонной пустотной плиты c предварительным напряжением птм 60.12.22 – 3,00 s800 cтб 1383 – 2003
1.1 Исходные данные
По
степени ответственности здание относится
ко второму классу (коэффициент надёжности
по назначению конструкций
),
по условиям эксплуатации ХС1. Номинальные
размеры плиты В=1,2 м, L =6,6 м. Конструктивные
размеры
6.58
м,
1,19
м. Плита с предварительным напряжением
изготовлена из бетона класса С25/30 с
рабочей арматурой класса S800, натягиваемой
электротермическим способом на упоры
форм.
1.2 Подсчет нагрузок на 1м2 перекрытия над подвалом.
Таблица 1.1 – Подсчет нагрузки на 1м2 перекрытия над подвалом Н/м2
Вид нагрузки |
Нормативная нагрузка |
Частный коэффициент безопасности по нагрузке, |
Расчетная нагрузка
|
1 |
2 |
3 |
4 |
1 Доска пола 0,29·550 /100Н/м2 |
0,16 |
1,35 |
0,2 |
2 Лага антисептированная 50*100 (0,8*0,025/0,5)*5,5 Н/м2 |
0,02 |
1,35 |
0,03 |
3 Прокладка гидроизол 3,1/100 |
0,031 |
1,35 |
0,041 |
4 Цементно песчаная стяжка 0,03*2000/100 |
0,6 |
1,35 |
0,81 |
5 Пароизоляцая 1 слой рул.мат 5/100 |
0,05 |
1,35 |
0,81 |
6 Утеплитель 0,3*300/100 |
0,09 |
1,35 |
1,215 |
4 Жб. плита 0,11*25000 |
2,75 |
1,35 |
3,712 |
5 Итого постоянная |
|
|
|
Временная |
1500 |
1,5 |
2250 |
Полная |
|
|
|
Определяем расчетную нагрузку на 1м длины плиты при ширине В=1,2м:
(
+
)=6,84(кН/м2)∙1,2(м)
=8,208кН/м.
1.3 Определение расчетного пролета плиты
Расчётный пролёт плиты равен расстоянию между точками приложения опорных реакций перекрытия:
= 6600-(200+190) +1/3∙185+1/3∙185мм=6300 мм=6,3 м.

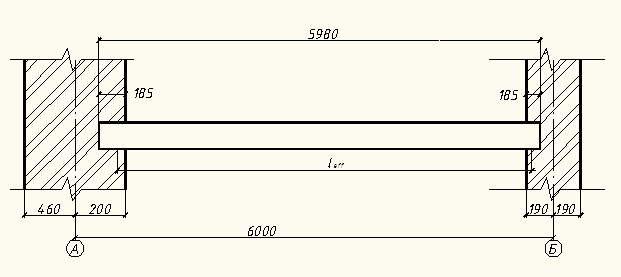

Рисунок
1.1 – Определение расчетного пролета
1.4
Определение расчетной схемы плиты и
максимальных расчетных усилий
,
Определяем максимальный изгибающий момент по формуле:
(1.1)
Определяем максимальную поперечную силу по формуле:
(1.2)
Расчетная схема плиты, эпюры изгибающих моментов и поперечных сил показаны на рисунке 1.2
Рисунок
1.2 – Расчетная схема плиты и эпюры ”
”
и ”
”
1.5 Определение размеров расчетного (эквивалентного)
сечения плиты
Действительное
и расчетное поперечное сечение плиты
приведено на рисунке 1.3.
Рисунок 1.3 –
Действительное и расчетное поперечное
сечение плиты
Для получения расчетного (эквивалентного) сечения круглые пустоты плиты заменяются на квадратные равной площади со стороной квадрата равной:
h1 = 0,9∙d = 0,9∙159 мм = 143,1 мм;
=
38,45 мм = 3,845 см;
=1160-6∙143,1=301,4
мм = 30.14 см.
