Описание фрагмента из генплана

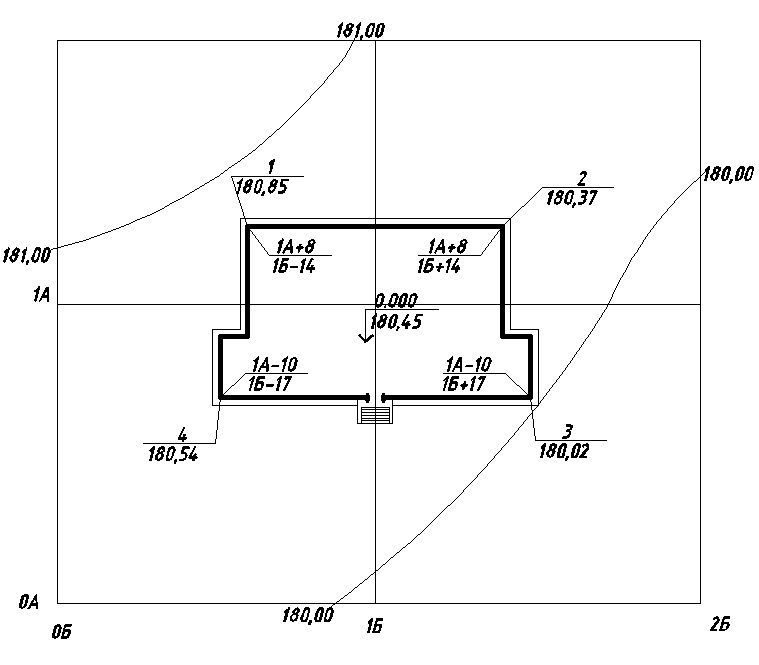

Рис. 7 – фрагмент из генплана
Проектируемое здание расположено в г. Уфа по ул. Ленина.
Рельеф участка местности спокойный, без резких перепадов высот.
Вблизи строящегося объекта запроектированы детская площадка и автомобильная стоянка. Также поблизости имеется луг и аллея.
Абсолютная высота точки:
НС = Н1 + (a/d)•h, где
H1 – абсолютная высота младшей горизонтали;
а – отрезок на плане от младшей горизонтали до т. С;
d – длина отрезка между горизонталями, проведенные через т. С по нормали к младшей горизонтали;
h – высота сечения рельефа.
;
;
;
;
Расчет красной отметки (планировочная):
(13)
Отметка уровня чистого пола:
Hур.ч.п. = Hпл + Hур.з = 180,45 + 1,05 = 181,5 (14)
Перемычки

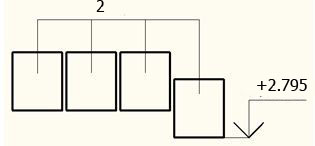

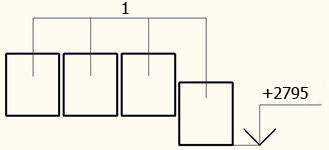

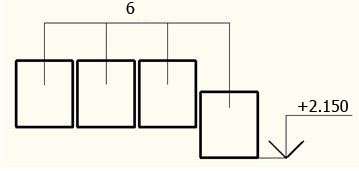

6.1 Ведомость перемычек
Таблица 2 – Ведомость перемычек
Позиция |
Схема сечения |
ПР1 |
|
ПР2 |
|
ПР3 |
|
ПР4 |
|
Продолжение табл. 2
Позиция |
Схема сечения |
ПР5 |
|
ПР6 |
|
ПР7 |
|
6.2 Спецификация перемычек
Таблица 3 – Спецификация перемычек
Поз. |
Обозначение |
Наименова- ние |
Кол-во на этаж, шт |
Масса ед., кг |
Приме- чание |
||
1 |
2 |
Всего |
|||||
1 |
ГОСТ 948-84 |
2ПБ19-3 |
32 |
40 |
72 |
0,85 |
V=0,033м3 |
2 |
2ПБ29-4 |
40 |
12 |
52 |
3,06 |
V=0,048м3 |
|
3 |
2ПБ22-3 |
5 |
0 |
5 |
1,18 |
V=0,037м3 |
|
4 |
1ПБ13-1 |
10 |
0 |
10 |
0,41 |
V=0,010м3 |
|
5 |
3ПБ16-37 |
15 |
9 |
24 |
2,94 |
V=0,780м3 |
|
6 |
2ПБ13-1 |
20 |
0 |
20 |
0,31 |
V=0,041м3 |
|
7. Железобетонные сборные конструкции
Таблица 4 - Спецификация железобетонных конструкций
Поз. |
Обозначение |
Наименова- ние |
Кол-во на этаж, шт |
Масса ед., кг |
Приме- чание |
||
1 |
2 |
Всего |
|||||
Фундаментные блоки (по оси Б) |
|||||||
ФБ1 |
ГОСТ 13579-78 |
ФБС24.6-6-Т |
|
|
24 |
1956 |
V=0,815м3 |
ФБ2 |
ФБС12.6.6-Т |
|
|
13 |
955 |
V=0,398м3 |
|
ФБ3 |
ФБС9.6.6-Т |
|
|
20 |
703 |
V=0,293м3 |
|
ФБ4 |
ФБС12.6.3-Т |
|
|
27 |
458 |
V=0,191м3 |
|
Фундаментные плиты |
|||||||
Ф1 |
ГОСТ 13580-85 |
ФЛ14.24-1 |
|
|
51 |
1900 |
V=0,76м3 |
Ф2 |
ФЛ14.12-1 |
|
|
7 |
910 |
V=0,36м3 |
|
Ф3 |
ФЛ14.8-1 |
|
|
24 |
580 |
V=0,23м3 |
|
Ф4 |
ФЛ10.24-1 |
|
|
11 |
1380 |
V=0,55м3 |
|
Ф5 |
ФЛ10.12-1 |
|
|
6 |
650 |
V=0,26м3 |
|
Ф6 |
ФЛ10.8-1 |
|
|
13 |
420 |
V=0,17м3 |
|
Плиты перекрытия |
|||||||
|
1.141.1-КР-1, 1.141.1-КР-2, 1.141.1-КР-3 |
БПК60.15-6(8) |
|
|
42 |
2850 |
V=1,938м3 |
|
БПК60.12-6(8) |
|
|
3 |
2165 |
V=1,550м3 |
|
|
БПК60.10-6(8) |
|
|
1 |
1871 |
V=1,300м3 |
|
|
БПК18.10-8 |
|
|
3 |
568 |
V=0,390м3 |
|
Продолжение табл. 3
|
1.141.1-КР-1, 1.141.1-КР-2, 1.141.1-КР-3 |
БПК48.15-6(8) |
|
|
1 |
2238 |
V=1,550м3 |
|
БПК48.10-6(8) |
|
|
1 |
1525 |
V=1,040м3 |
|
|
БПК30.15-6(8) |
|
|
11 |
1434 |
V=0,970м3 |
|
|
БПК30.10-6(8) |
|
|
3 |
1006 |
V=0,650м3 |
|
|
БПК30.12-6(8) |
|
|
2 |
1130 |
V=0,780м3 |
|
|
|
|
|
|
|
|
Балки |
|||||||
Б1 |
1.126.1 КЛ-1 |
Б32.18.30-1Т |
2 |
2 |
4 |
675 |
V=0,27м3 |
