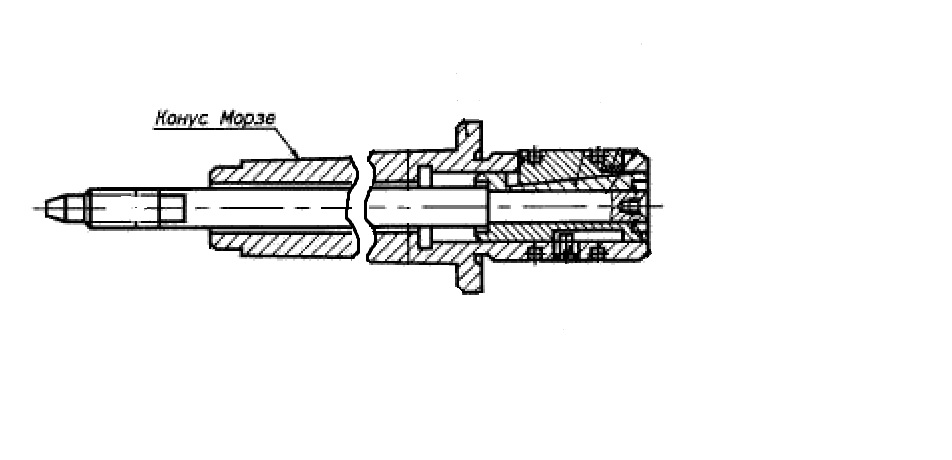

4. Схема зажимного устройства и расчет исходной силы q

W

Q

Тип силового механизма - клиновой.

Найдем осевую силу Q обеспечивающую зажим заготовки.

, где

W—сила зажима заготовки всеми лепестками цанги;

—половина угла конуса цанги;

— угол трения поверхности цанги, соприкасающейся с заготовкой или трения на торце цанги.

,

=50952 H

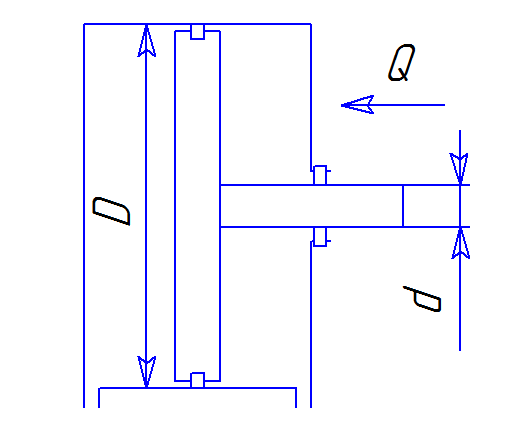

5. Расет геометрических параметров силового привода

Q = 0,785 • (D² —d²) •ρ• η

где :

D - диаметр пневмоцилиндра (поршня), см;

d — диаметр штока поршня, см;

ρ = 0,39 МН/м² (39 Н / см²) - давление сжатого воздуха;

ц = 0,85 - КПД, учитывающий потери в пневмоцилиндре.

Д ля упрощения расчёта опускаем КПД η, но для надежности зажима найденную силу Q на штоке увеличиваем в 1,5 раза. d= 0,3•D.

Тогда:

1,5 • Q = 0,785 • [(D²- (0,3 • D²)] • ρ,

откуда

530 мм.

Применяя сжатый воздух, получаем большие габаритные размеры пневмодвигателя при значительных зажимных сил, поэтому в место сжатого воздуха применяем гидравлику, чтоб уменьшить габариты двигателя.

ρ = 5,5 МН/м² (550 Н / см²) - давление гидравлики

140 мм.

Диаметр штока: d= 0,3•D =42 мм.

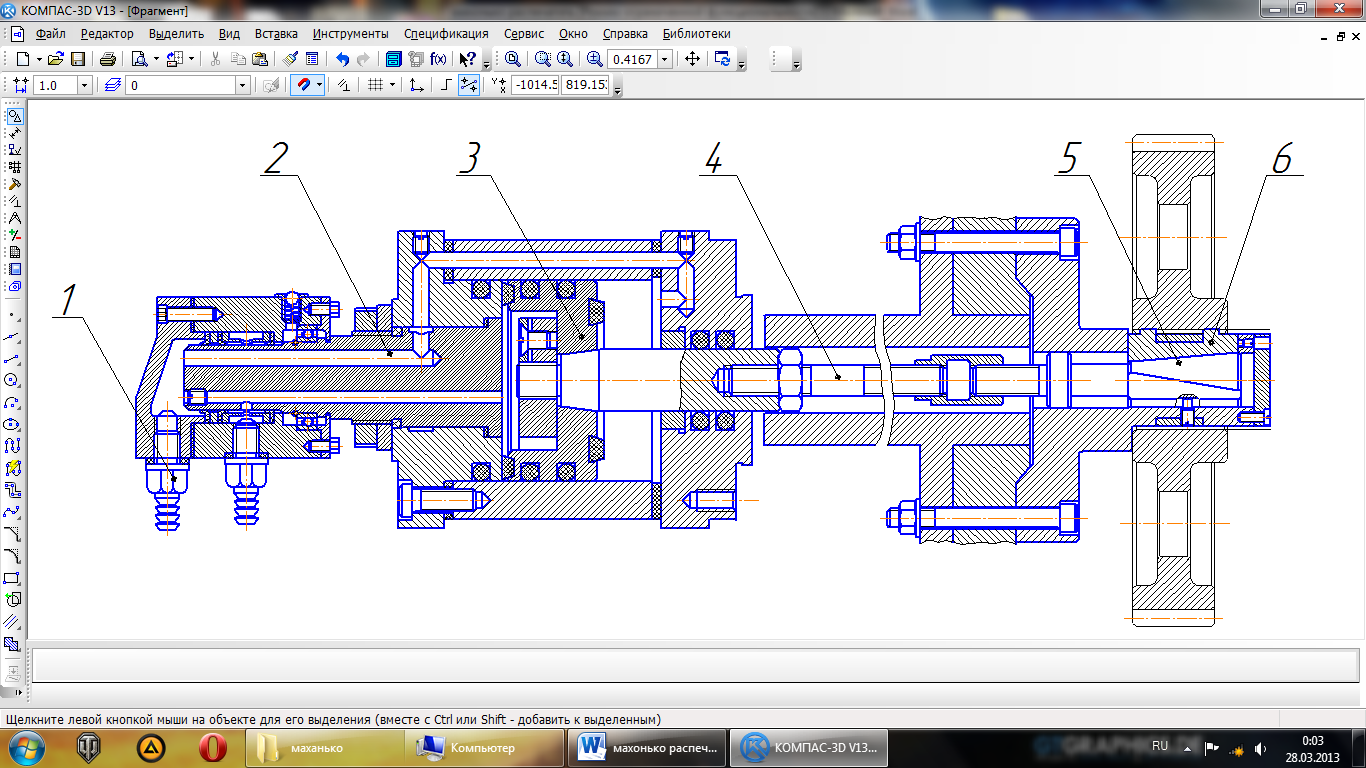

6. Описание устройства и принципа работы приспособления

Жидкость, поступает из гидромагистрали, походит через ниппель 1, двигаясь по каналу 2, он попадает в штоковую полость. Давление жидкости приводит в движение поршень 3, который движет за собой тягу 4. Заготовка зажимается в патроне при перемещении штока привода влево. При этом через тягу 4 движение передается на втулку 5 зажимает цапфу, а кулачки 6 производят закрепление по внутреннему бортику заготовки. Разжим производится в обратном порядке.

Список использованной литературы

1. Справочник технолога-машиностроителя. 1т. Под Косиловой А.Г. -М. Машиностроение, 1986г 656с

2. Справочник технолога-машиностроителя. 2т. Под Косиловой А.Г. -М. Машиностроение, 1986г 486с

3. Г.Н. Андреев, В.Ю. Новиков, А.Г. Схиртладзе Проектирование технологической оснастки машиностроительного производства. М.: Высшая школа, 1999.

4. М.А. Ансеров. Приспособления для металлорежущих станков. 4-е изд., перераб. и доп. Л.: Машиностроение, 1975.

5. А.К. Горошкин Приспособления для металлорежущих станков: Справочник. 7-е изд., перераб. и доп. М.: Машиностроение, 1979.

6. Станочные приспособления. Справочник под ред. Вардашкина. Т.1,2. М.: Машиностроение, 1989.

7. Анурьев В. И. Справочник конструктора-машиностроителя. Т. 1, 2 и 3. М.: Машиностроение, 1979.

8. А.В. Проскуряков, Н.К. Моисеева Технико-экономические расчеты при проектировании станочных приспособлений. М.: Машиностроение, 1978.

9. Охрана труда в машиностроении. Под ред. д.т.н., профессора Е. Я. Юдина М., Машиностроение, 1976.
