6.5 Оформление графической части дипломной работы
6.5.1 Форматы
ГОСТ 2.301–68 устанавливает основные и дополнительные форматы листов чертежей и других документов.
Форматы листов определяются размерами внешней рамки, (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий.
За основные форматы принимают форматы размерами сторон 841*1189 мм и другие форматы, полученные путем последовательного деления на две части параллельно меньшей стороне соответствующего формата. Обозначения и размеры сторон основных форматов должны соответствовать указанным в таблице 1.
Дополнительные форматы образуются увеличением коротких сторон основных форматов на величину, кратную их размерам Размеры производных форматов, как правило следует выбирать по таблице 1.
6.5.2 Масштабы
ГОСТ 2.301–68 устанавливает масштабы изображений и их обозначения на чертежах.
Масштабы изображений на чертежах должны выбираться из таблицы 3.
При проектировании ситуационных планов любых объектов, генеральных планов крупных объектов допускается применять масштабы 1:2000, 1.5000, 1:10000, 1.20000. 1:25000, 1:500000. В необходимых случаях допускается применять масштабы увеличения 100n:1, где n– целое число.
Таблица 1
Основные форматы по ГОСТ 2.301–68
Обозначения формата ГОСТ 2.301–68 ГОСТ 2.301–68 |
Размер сторон формата, мм. |
Предельные отклонения |
АО 44 А1 24 |
841*594 594*841 |
+3,0 |
А2 22 A3 12 А4 11 А5* – |
420*594 297*420 210*297 148*210 |
+2.0 |
* Формат А5 допускается применять при необходимости |
Таблица 3
Масштабы изображений на чертежах
Масштабы уменьшения |
1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1 75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 |
Натуральная величина |
1:1 |
Масштабы увеличения |
2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40.1; 50:1; 100:1 |
В графе основной надписи указывают лишь масштаб основных изображений, записывая его по типу 1:1, 1:2, 2:1 и т.д., а масштабы изображений, отличающиеся от масштаба основного изображения, указывают над этими изображениями по типу 1.1, 1.2.
6.5.3 Линии
ГОСТ 2.303–68 устанавливает начертание и основное назначение линий на чертежах. Специальное назначение линий (изображение дорог, резьбы, границы зон с различной направленностью и т.д.) определено в соответствующих стандартах ЕСКД.
На чертежах применяются девять типов линий Толщина линий должна быть одинаковой для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
Толщина S основной (сплошной толстой) линии чертежа должна быть в пределах от 0,5 до 1,4 мм.
Тонкие линии, выполненные в карандаше на чертежах всех форматов должны иметь толщину S/2; выполненные в туши на форматах А4 – А2 – толщину S/3,a на форматах А1 и более – толщину S/2.
6.5.4 Шрифты чертежные
ГОСТ 2.304–68 устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы.
Наклон, букв и цифр к основанию строки должен быть около 75 градусов Наименование, заголовок, обозначение в основной надписи и на поле чертежа допускается писать без наклона (кроме букв греческого алфавита).
Размеры шрифта определяются высотой прописных букв в миллиметрах. Устанавливаются следующие размеры шрифта 2,5; 3,5; 5; 7; 14; 20, 28; 40.
Высота букв и цифр на чертежах, выполненных тушью, должна быть не менее 2,5 мм, а на чертежах, выполненных в карандаше – не менее 3.5 мм.
6.5.5 Правила заполнения основной надписи на графических листах.
На чертежах помещают необходимые данные, полностью характеризующие свойства вида конструкции, изображённой по теме дипломной работы. При этом в основную надпись вносят сведения, характеризующие вид конструкции. Содержание, расположение и размеры граф основных надписей должны соответствовать форме 1. Образец основной надписи представлен на рисунке 8.

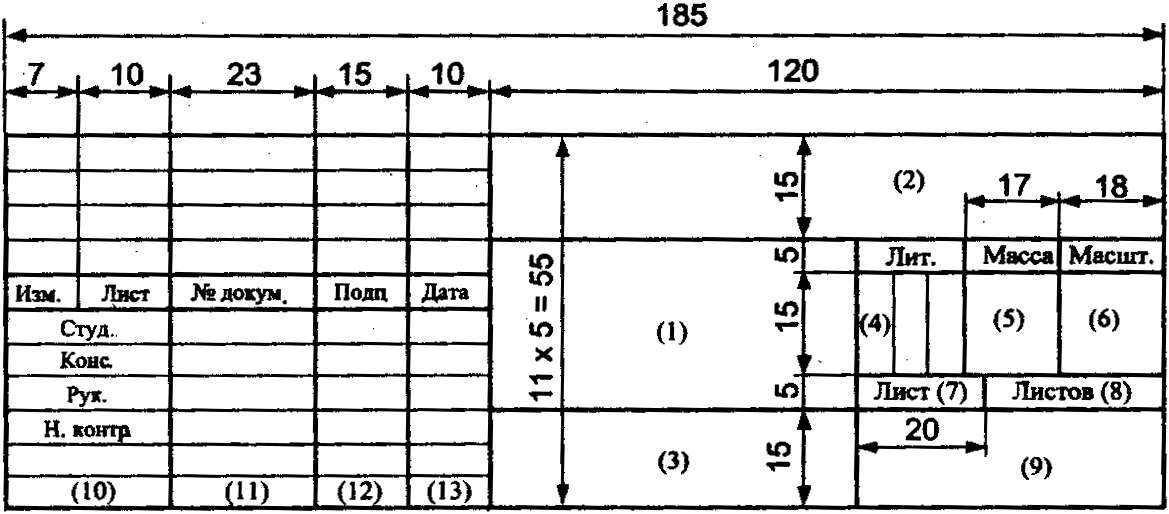

Рисунок 8 – Форма 1. Образец выполнения основной надписи
в графических документах
Основные надписи и рамки выполняют сплошными основными тонкими линиями по ГОСТ 2.303–68. Основные надписи по ГОСТ 2.104–68 располагают в правом нижнем углу чертежа. На листах формата А4 (11) ГОСТ 2.301–68 основные надписи располагают вдоль короткой стороны листа.
В графах основной надписи (номера граф показаны в скобках на рисунке 8) указывают:
– в графе 1 – тема дипломного работы или наименование предмета, по которому выполняется дипломная работа или задание.
Например, «Формирование практических умений и навыков по металлообработке у учащихся на уроках технологии в старших классах»,
– в графе 2 – обозначение документа по ГОСТ 2.201-80. Обозначение документа строится в следующей последовательности:
– первые четыре цифры – шифр специальности или название специальности;
– буквы «ДР» – дипломная работа;
– две последующие цифры – текущий год;
– последние цифры – номер зачётной книжки студента или порядковый номер темы дипломной работы по приказу.
Например, ТТиП.ДР.05.099.
Перечисленные буквенно-цифровые комбинации разделяются точками.
– в графе 3 – наименование чертежа (схемы, изделия),
– в графе 4 – литера, присвоенная данному документу, для студенческих работ в крайней левой клетке ставится литера «О» (опытный образец);
– в графе 5 – масса изделия по ГОСТ 2.109-73;
– в графе 6 – масштаб, в соответствии с ГОСТ 2.302-68 и ГОСТ 2.109-73. Стандартные масштабы уменьшения: 1:2, 1:2,5, 1:4, 1:5, 1:10 и т. д.: масштабы увеличения: 2:1, 2,5:!, 4:1, 5:1, 10:1 и т. д.;
– в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
– в графе 8 – общее количество листов дипломного (курсового) проекта (работы);
– в графе 9 – графа заполняется в две строки: первая строка – сокращенное наименование института, полное или сокращенное наименование кафедры, по теме которой выполняется дипломная работа; вторая строка – факультет, курс, группа.
Например, КарГТУ, каф. ПО,
ВТИ, ПО-10-2.
– в графе 10 – для студенческих работ строки этой графы заполняются сверху вниз в следующем порядке: студент, консультант, руководитель, нормоконтроль, зав. кафедрой.
– в графах 11-13 соответственно фамилии, подписи лиц и даты подписания дипломной работы (проекта).
6.5.6 Правила выполнения учебных плакатов
Учебно–технические плакаты предназначены для изучения конкретной темы.
Каждый плакат должен содержать:
а) заголовок,
б) изобразительную часть,
в) пояснительный текст (при необходимости).
Заголовок плаката должен быть кратким и соответствовать содержанию плаката. Наименование плаката должно быть дано в виде заголовка в верхней части плаката.
Изобразительная часть плаката должна иметь данные, поясняющие содержание темы:
а) для изделия – наружные виды и разрезы с показом конструктивного устройства и взаимодействия составных частей, схемы, таблицы, формулы, графики, диаграммы различного назначения, поясняющие устройство и правила эксплуатации изделия и при необходимости – указания по техническому обслуживанию;
б) для технологических процессов – условное или схематическое изображение оборудования в технологической последовательности, а также приемов работы на нем.
Расцветка составных частей изделия, связей, цепей и т. п. должна по возможности соответствовать их цвету в изделии. Количество цветов на плакате должно быть не более шести, включая черный.
Пояснительный текст плаката должен располагаться на свободном поле плаката и содержать наименование изображенных на плакате составных частей изделия пояснения обозначений, помещенных на схемах. Наименования, обозначения элементов, текстовая часть плакатов должны соответствовать наименованиям, условным обозначениям текстовой части документации, для иллюстрации которой предназначены плакаты.
Составные части изделия, изображенные на плакате, должны иметь сквозную документацию. Номера позиций должны располагаться на линиях–выносках в возрастающем порядке по часовой стрелке. Линии–выноски должны быть выполнены в соответствии с ГОСТ 2.316–68.
