0,005% Тең, диаметірі 90-150 мм, тереңдігі 1000 м құбырда уранның құрамын анықтауға мүмкіндік береді.
АИНК-60 аппараты өзіндік құбыр құралынан, градуирлеу блогынан, басқару пультінен және көрек көзінен тұрады. (сурет 17).
АИНК-60 аппаратының құбырлық құрамының негізіне ИНГ-101Т
импульсті нейтронды генератор жатады. Ол нейтронды құбырдан және нейтронды құбырды қөректендіру көзінен тұрады. Бұдан басқа құбырлық құралда экрандалған кадми есептегіші негізіндегі жылулық нейтрондарды детентірлендіру блогы, 4-уі қорғасынымен экрандалған 8 есептегіш монитор блогы, кристалл өлшемі 30х70 мм детектор базасында гамма-сәулеленуді тіркейтін блок, және телеметрия мен басқару блогы бар.
Гамма каротаж жүргізуге өлшемі 30х40 мм, NaJ (Tl) кристаллы негізінде жасалған гамма сәулеленді детектрлейтін сцинтилляциалық блок қарастырылған.

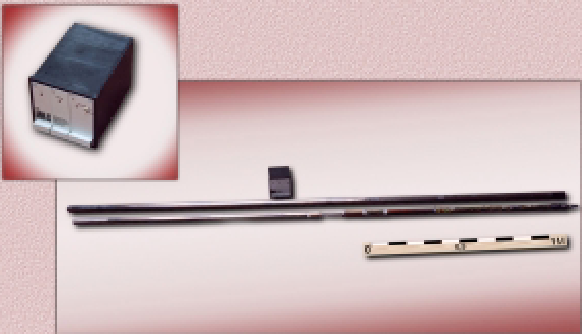

15-ші
сурет. АИНК-60 импульсті нейтронды каротаж
аппаратурасы
ның
көрінісі
Ұңғымалық құралдардың (ҰҚ) БСК-04-ға жалғануы кестесі |
||||||
Каротаж түрі |
Жағдай-ларды қосу кнопкасы |
Кабел сымының БСК блогының розеткасына қосылу схемасы |
ҰҚ-ң қоректену тогы, мА |
Кіру каналы |
Беру қалпының индикациясы |
Ескертулер |
|
КСП |
1 2 М N
+ - сигналды |
~115+-140
|
КС
ПС
Гамма |
TNS (12,5 Гц жиілікпен жанып-өшіп тұрады)
|
1-ші канал бойынша аналогты 0..2Гц 2-ші канал бойынша аналогты 11,5…13.5Гц амп. 0…100мВ (3 жила отн.N) импульстарды санау 3-ші канал бойынша |
Расходомет-рия |
РТ |
1ж 2ж + - |
= 25+- 10 |
3-ші канал |
TNS (бірқалыпты жанып тұрады) |
Импульстарды санау 3-ші канал бойынша |
Индукционды каротаж ИК |
ПИК |
1 2 3
+ - сигнал |
=115-135 |
2-ші канал |
TNS (бірқалыпты жанып тұрады) |
Импульстарды санау 2-ші канал бойынша |
Термометрия
|
КТ |
РТ1 РТ2
сигналды |
Тыйым салынған!! |
2-ші канал |
--------------------- |
Термоэлемент кабелдің 1-ші және 2-ші сымдарының арасына жалғанған Термоэлементтің кедергісі 2600 Ом |
Каверномет-рия |
КМ |
РТ1 РТ2
сигналды
|
|
1-ші канал
2-ші канал |
---------------------- |
Рыба автокөліктің сыртқы корпусымен жақсы контактта болу қажет |
|

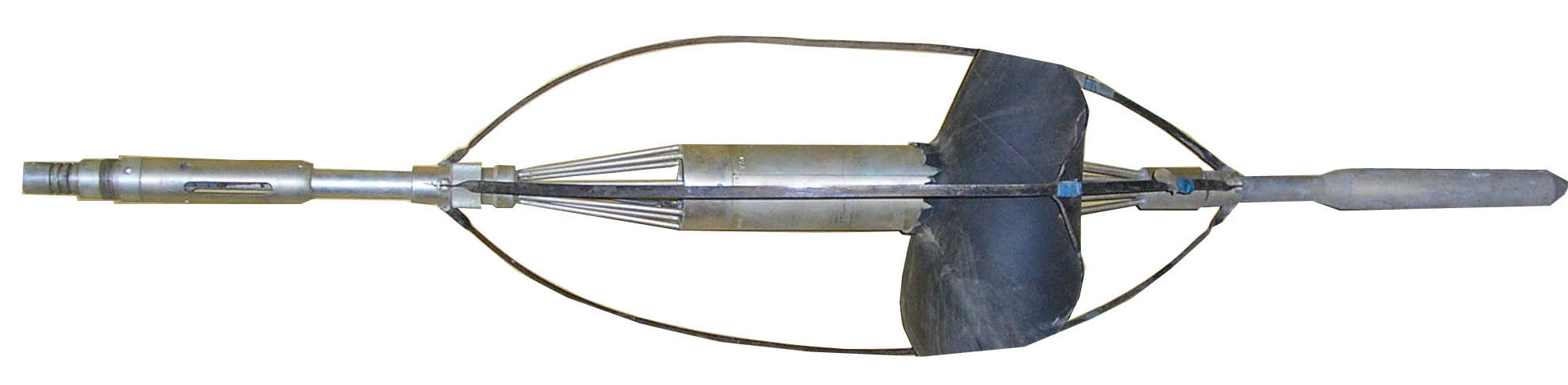

Расходометр
РЭТС-4.
Құбырлы расходометр тахометрлі РЭТС-4 цилиндр модульді тот
баспайтын болаттан орындалған және оның сыртқы диаметрі 36мм.Құралдың басқа бөлімінде осы материалдан жасалған головкасы бар, ол НК-36 типті кабельді наконечникке және электронды схемалы шассиге орнатылған.Құралдың орталық бөлігінде ашық крылчатка орнатылған,оның өсіне тұрақты магнит және магнитті сезгіш датчик бекітілген.Құралдың төменгі бөліміне жүгі бар штанга
қоныстанған.Құралдың орта бөліміне қозғалмалы центратор қойылған,ол серіппелі метал материалынан жасалған.
РЭТС-4 құралы құбырды расходометрия жасауға арналған,ол ішкі диаметрі 130мм дейінгі трубамен қапталған. Құбырлы құрал тұрақты тогі 27-29мА ИП ''ГЕКАТ'' жұмыс істейді.
16-шы сурет. Расходометр РЭТС-4.
Құрал аксиалды қанатшаның айналу құбылысына арналған және құбырдағы ертіндінің ағысының шығынын өлшейді. Құрырдың ішкі диаметрі 130 мм болғанда, ертіндінің шығын диапазоны 1-ден 30-ға куб/м/сағатына, ал оның сезгіштік табылдарығы -0,6 куб/м/сағатына болады.Расходометрді шартты бірлікке (имп/мин) түзегенде құбырдың сүзгі маңайында градуровканың қажеті жоқ. Құралдың параметрін тексеру тәртібі мен жұмысқа қосу,оның техникалық документациясында анық жазылған.
17-ші сурет. Расходометрия
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,5м |
|
5м |
|
|
10м |
|
|
|
|
|
|
|
|
Сүзгілер-ң басталуы |
|
|
|
|
|
