3.Строение сварного соединения.

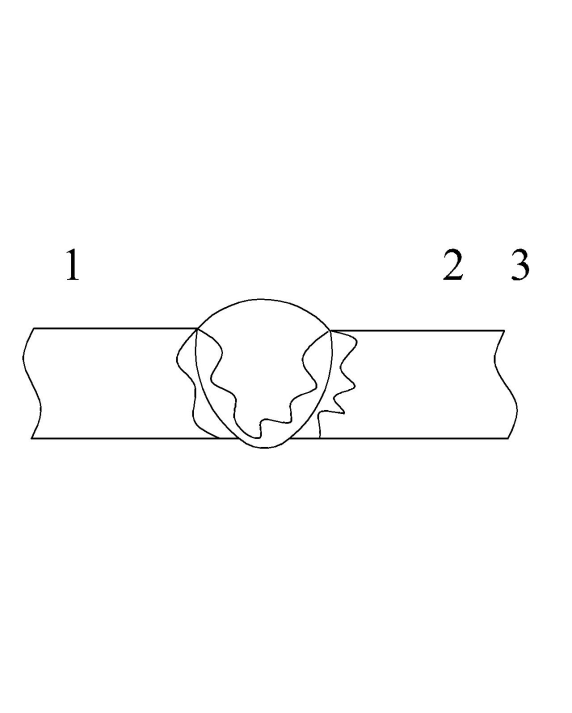

3 .строение сварного соединения: состоит из трех зон –

1 металл шва

2 зона сплавления

3 основной металл

Металл шва – при сварке нагревается до температуры плавления и выше, представляет собой сплав электродного металла с основным, где доля электродного металла достигает 50-70%. По хим. составу металл шва не должен резко отличаться о основного. Прочность сварного шва должна быть чуть выше прочности основного металла. Давлением дуги жидкий металл шва непрерывно перемешивается и откладывается определенными порциями, поэтому после сварки шов имеет чешуйчатый вид. Чем толще слой шлака, тем тоньше чешуйки.

Зона сплавления – нагревается чуть ниже t сплавления, состоит из не полностью расплавленных зерен, поэтому называется так эе участком неполного расплавления, имеет не большие размеряя, фактически является границей шва.

Основной металл – нагревается ниже t плавления. Та часть основного металла, которая нагревается выше 720° С и в которой в результате происходят структурные изменения, называется зоной термического влияния.

1 – участок перегрева – нагревается до высоких температур, имеет крупнозернистое строение, зерна вытянуты, обладает повышенной хрупкостью.

2 – участок нормализации имеет мелкозернистое строение и обладает высокими химическими свойствами.

3 – участок неполной перекристаллизации состоит из мелких и крупных зерен, по свойствам близок к основному металлу.

4 – участок рекристаллизации.

5 – участок синеломкости.

4.Ответственность должностных лиц. Билет №5.

1.Наклонное падение уз волны на границу раздела 2-х сред. Определение первого критического угла.

. Наклонное падение УЗ волны на границу раздела двух сред.

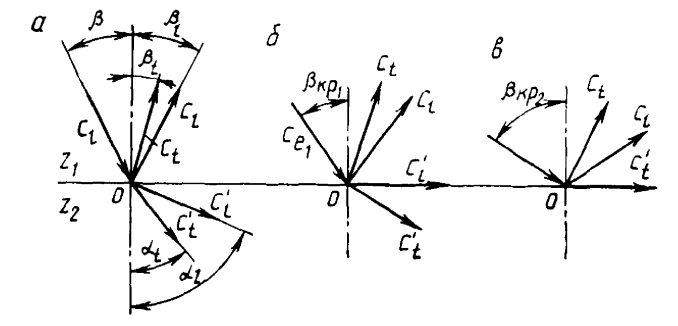

В общем случае при падении продольной волны наклонно под углом β на границу раздела двух твердых тел происходит отражение, преломление и трансформация (расщепление волны). Возникают две отраженные и две преломленные волны. Углы преломления и отражения зависят от скоростей соответствующих волн в данной среде. Эту зависимость называют законом Снеллиуса :

Углы, при которых исчезают те или иные типы волн в процессе преломления и отражения называют критическими. По мере увеличения угла падения β , начиная с некоторого его значения, продольная волна Cl2 скользит по границе раздела двух сред. Этот угол называется первым к ритическим углом. Его можно подсчитать из соотношения : где равен 1

.

Тогда . При дальнейшем увеличении угла β наступает момент, когда преломленная поперечная волна во второй среде исчезает и

начинает скользить по границе раздела двух сред. Этот угол называется второй критический угол. , где =1, то есть = .

β первый критический для сочетания оргстекло – металл = 27°, β второй критический = 58°. При углах падения, меньших чем второй критический, но больших чем первый критический, во второй среде возникает только поперечная волна. Угол призмы наклонных ПЭП выбирают в интервале между двумя критическими значениями .
