1.Мертвая зона. Стрела пэп.

Мертвая зона. Стрела искателя.

М.З.- область сварного соединения, в которой данной аппаратурой и при данной настройке дефекты не выявляются. Это основной недостаток УЗД.

М.З. определяется минимальной глубиной цилиндрического отражателя, эхо-сигнал от которого не совпадает по времени с зондирующим импульсом и импульсами шумов. М.З.пр=(τз+τш)•Сl/2, М.Знакл= <(τз+τш - τпр)•Сt/2>•cosα, где

з – время зондирующего импульса, ш – шумов, пр – в призме. Величина М.З. зависит от :

1. длительности зондирующего импульса

2.конструкции ПЭП

3.угла ввода

4.частоты

М.З. уменьшается при увеличении 1.угла ввода, 2.частоты, 3.размеров призмы. М.З. по СО2, на частоте 2,5 мгц равна 3мм для угла β 50° и 54°, для прямого ПЭП и углов β 30° и 40°.

Стрела искателя –расстояние от передней грани ПЭП до точки выхода луча.

2.Методика контроля сварных швов нахлесточных соединений.

Методика контроля сварных швов нахлесточных соединений:

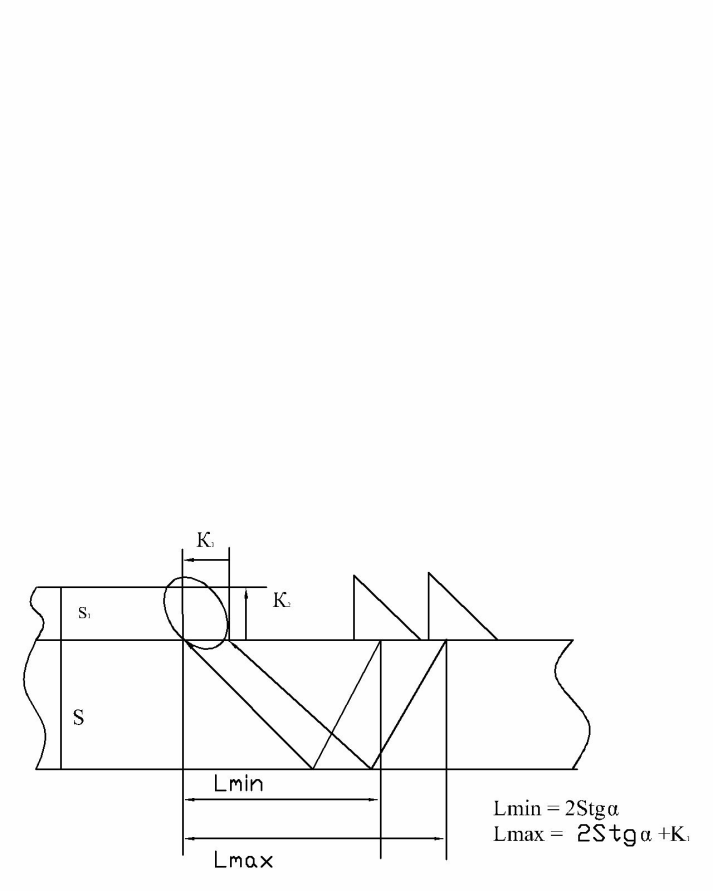

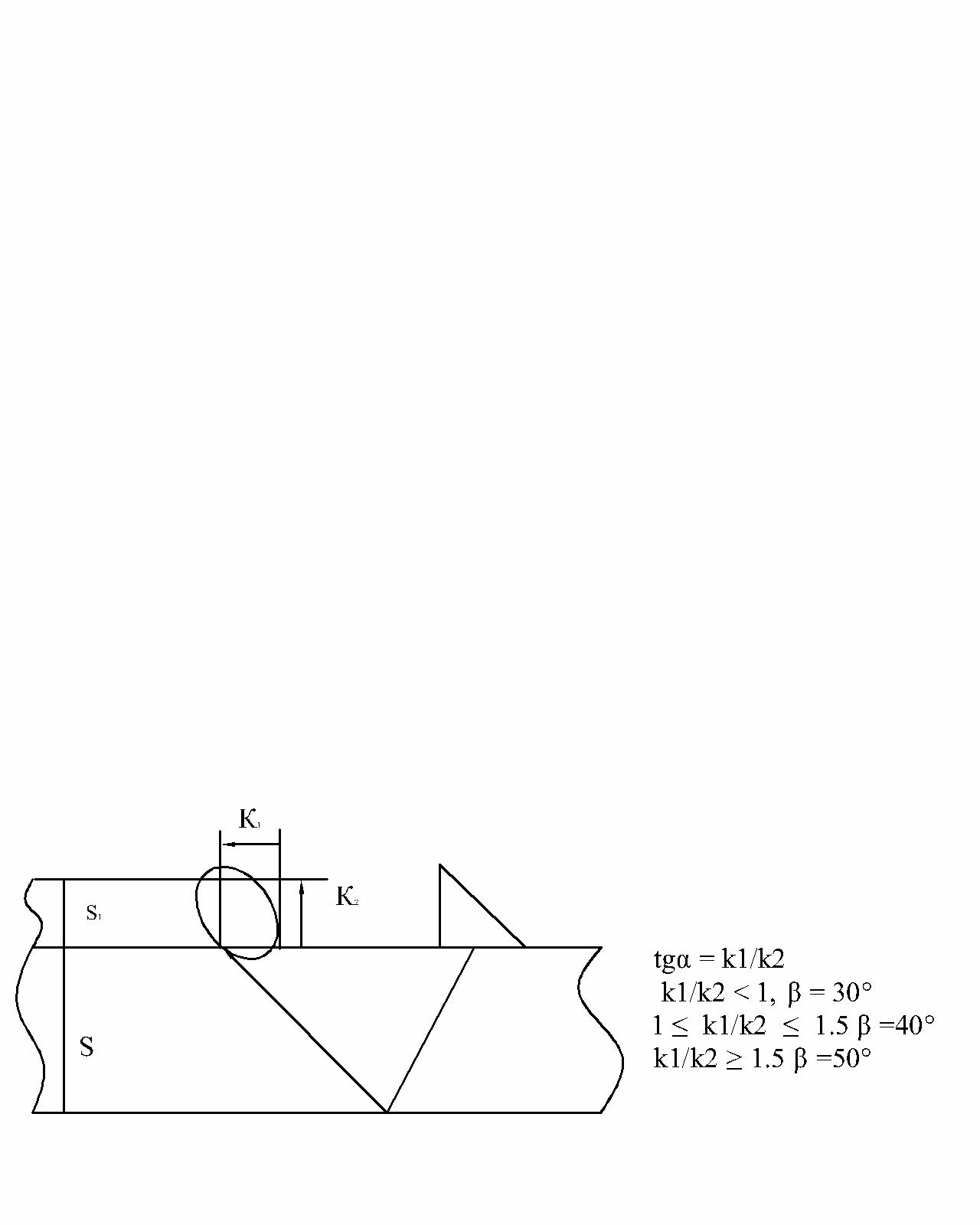

Сварные швы нахлесточных соединений целесообразно контролировать со стороны основного листа однократно отраженным лучом. При этом выявляются дефекты – непровары, поры, шлаки. Выбор угла ввода зависит от соотношения катетов.

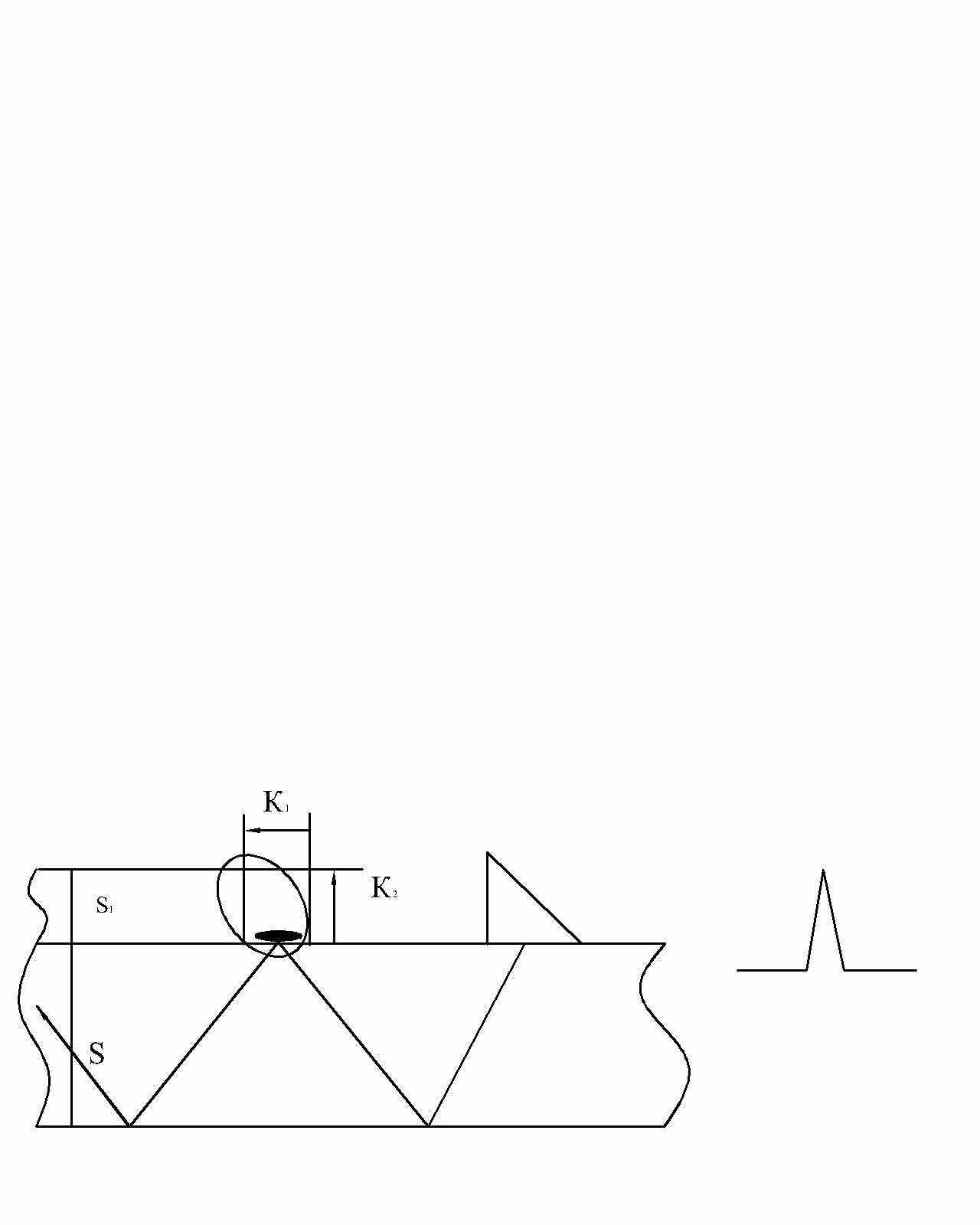

П рименение данной методики обеспечивает выявление большинства дефектов. Однако установлено что непровары, ориентированные по горизонтальной кромке могут быть пропущены. Это объясняется тем, что УЗ волна падает на горизонтально – плоский дефект, отражается под углом и не возвращается на искатель.

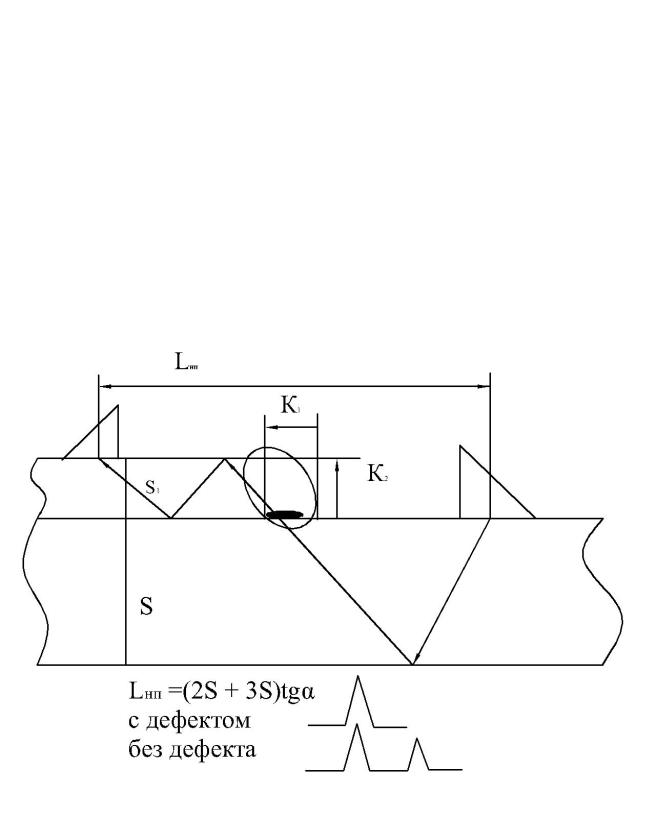

В ыявление горизонтальных непроваров возможно при использовании зеркально – теневого метода с включением искателей по раздельно – совмещенной схеме.

УЗ луч, проходя от передающего ПЭП через бездефектный шов принимается приемным ПЭП. При этом на экране появляется импульс на расстоянии H = 2S + 3S1. При обнаружении в шве горизонтального непровара или другого крупного дефекта, расположенного в наплавленном металле шва, амплитуда импульса на экране падает. При контроле необходимо строго соблюдать расстояние между точками ввода луча Lmin = (2S+3S1)tgα. Для соблюдения этого расстояния применяют специальные держатели, которые позволяют фиксировать это расстояние и обеспечивают смещение искателей в вертикальной плоскости для создания надежного акустического контакта искателей, перемещающихся по плоскости, расположенной на разных уровнях. Для тщательного прозвучивания всего наплавленного металла шва искатели перемещают в интервале примерно равном величине К1. При отсутствии дефекта импульс на экране дефектоскопа остается постоянным по амплитуде и уменьшается на концах зоны перемещения.

3.Классификация электродов по гост-9466.

.классификация электродов по ГОСТ 9466-75:

Маркировка электродов:

1 –тип электрода

2 – марка (УОНИ – 13/45, ВСЦ – 4, ЛБ – 52)

3 – диаметр электрода в мм

4 – обозначение по назначению

5 – обозначение по толщине покрытия

6 – характеристика наплавленного металла

7 – вид покрытия

8 – допустимое положение при сварке

9 – род тока и полярность

1 тип электрода показывает, какую прочность возможно получить при сварке данными электродами.

4 – У – для углеродистых и низколегированных конструкционных сталей

Л – для легированных

В – для высоколегированных

Т – для легированных теплоустойчивых

Н – для наплавки поверхностных слоев.

5 - по отношению наружного диаметра D покрытия к диаметру проволоки d электрода:

М – D/d <или =1.2 – с тонким покрытием

С - 1.2<D/d <или = 1.45 – средним

Д – 1.45< D/d < или = 1.8 – толстым

Т - D/d больше 1.8 – особо толстое.

6 – Е513 по справочнику характеристика наплавленного металла

7 - по виду покрытия:

Б – основное

Ц – целлюлозное

Р – рутиловое

РБ – рутил-основное

А – кислое

П – прочие

Ж – более 20% железного порошка

8 1 – для всех положений

2 – кроме вертикального сверху - вниз

3 – кроме потолочного и сверху – вниз

4 – для нижнего

9 0 – обратная полярность

1 – любая полярность 50 вольт

2 – прямая 50

3 – обратная 50

4 – любая 70

5 – прямая 70

6 – обратная 70

7 – любая 90

8 – прямая 90

9 – обратная 90
