4.Оказание первой помощи при отравлении газом. Билет №12.
1.Методы ультразвуковой дефектоскопии.
Методы УЗ дефектоскопии: УЗ дефектоскопия основана на свойстве УЗ волн направленно распространяться в средах и отражаться от границ сред или нарушения сплошностей. При контроле качества изделия в основном используются:
1.теневой метод
2.зеркально – теневой
3
.
эхо – импульсный метод.
Теневой метод – заключается в том, что с одной стороны изделия устанавливается излучатель, с другой стороны – приемник. УЗК проходят от излучателя к приемнику через контролируемое сечение. Если на пути УЗ волны окажется дефект, то за дефектом образуется область так называемой звуковой тени. Поэтому на приемник приходит небольшая часть УЗ волны, а признаком дефекта является уменьшение амплитуды ( интенсивности) сигнала. Данный метод контроля применяется в тех случаях, когда имеется двухсторонний доступ к изделию. Теневой метод контроля не позволяет определить размеры и местоположение дефекта, форму и его характер. Данный метод используется для проверки листового проката, подшипников, дисков, изделий из бетона, пластмассы, резины.

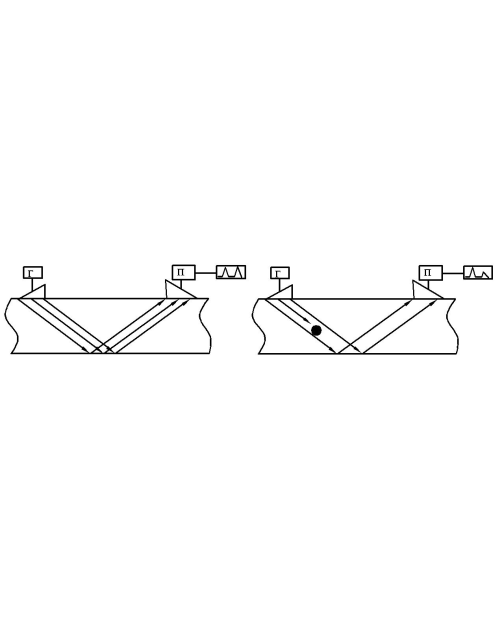

З
еркально
– теневой метод
– о наличии дефекта судят по уменьшению
амплитуды эхо – сигнала, отраженного
от противоположной поверхности. При
этом методе невозможно определить
глубину залегания , форму и характер
дефекта. Применяется для контроля
железнодорожных рельсов.

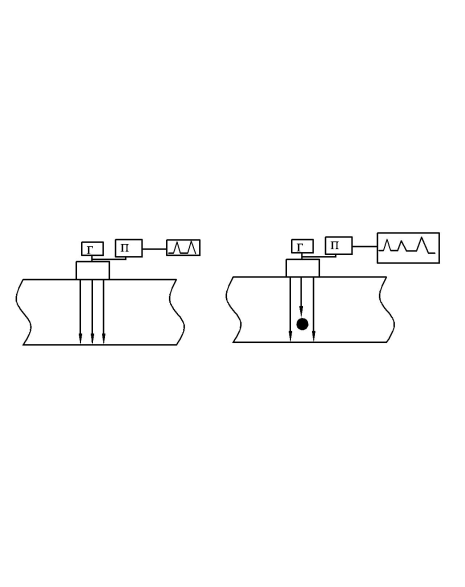

Э
хо
– импульсный метод –
заключается в прозвучивании изделия
короткими импульсами УЗК и регистрации
эхо – сигналов, отраженных от дна,
приемником. По этому сигналу и определяется
характер, глубина залегания, форма
дефекта - сигнал приходит раньше донного.
Этот метод – наиболее распространен
на практике благодаря высокой
чувствительности и универсальности.
Работает в импульсном режиме.

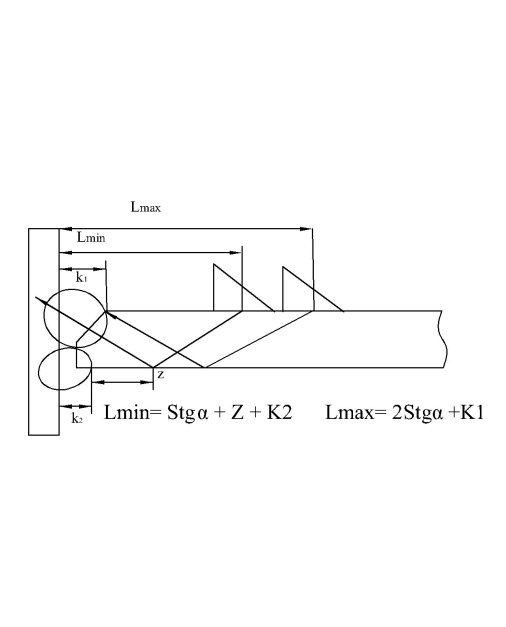

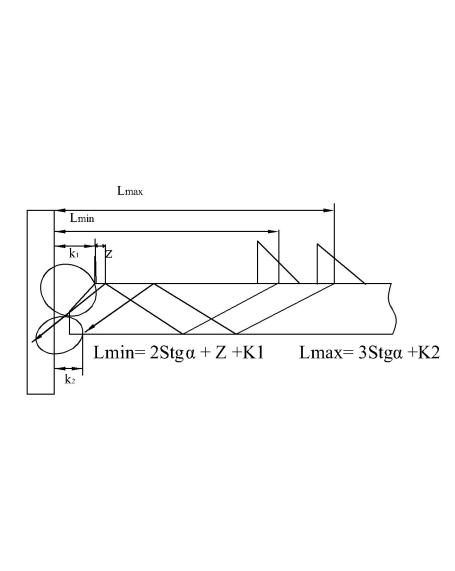

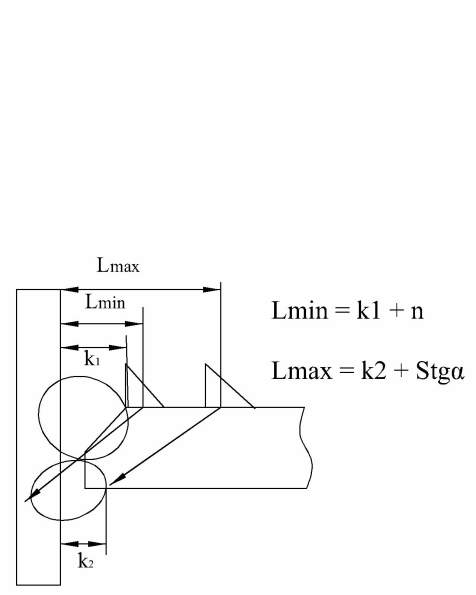

2.Контроль тавровых соединений с V-образной разделкой кромок, определение пределов перемещения пэп.
.условие прозвучивания сварного шва таврового соединения с V – образной разделкой кромок и полным проваром :
Контроль данных сварных соединений в большинстве случаев возможен со стороны приваренного листа с поверхности разделки. Если имеется доступ, то целесообразно вести контроль с поверхности, противоположной разделке, так как при этом значительно уменьшается ближний предел перемещения ПЭП.
К
онтроль
со стороны разделки следует производить
прямым и однократно отраженным лучами,
причем обычно корень шва прозвучивается
с β= 50°, а верхнюю часть шва прозвучивают
β=40°. Причем прозвучивание наплавленного
металла шва достигается при выполнении
условия :
hусл
= hусл1
+ hусл2
≤ S
hусл1
= (n
+ k1)/tgα
hусл2
= (Z+k2)/
tgα
Если условие не выполнено, то необходимо нижнюю часть шва прозвучивать двукратно отраженным лучом с β= 50°, или увеличить β до 50° при контроле верхней части шва ( однократно отраженным лучом), или уменьшить стрелу ПЭП.
