4.Оказание первой помощи при трещинах и вывихах. Билет №10.

1.Устройство наклонных и раздельно-совмещенных пэп.

Устройство прямых, наклонных и раздельно – совмещенных ПЭП.

По направлению акустической волны ПЭП делятся на прямые (нормальные), которые излучают и принимают волны под прямым углом (по нормали) к изучаемой поверхности и наклонные, излучающие под углом меньше 90° к поверхности контролируемого изделия. В практике применяют прямые и наклонные раздельно совмещенные ПЭП, прямые и наклонные совмещенные. Устройство нормальных ПЭП:

нормальные ПЭП излучают продольную волну и направляет ее под прямым углом в изделие. Толщина пьезопластины равна половине длины волны УЗК в пьезоматериале на рабочей частоте:

δ = λп /2 =Сп /2f , дельта (δ) – толщина пьезопластины, λп - длина волны в пьезоматериале, f – частота. С обеих сторон пьезопластины крепятся металлические электроды, чаще всего – серебряные. Протектор (донышко) преобразователя – это слой звукопроводящего материала , расположенный между пьезопластиной и контролируемым изделием и служит для защиты п.пластины от повреждений. Протектор изготавливают из стали, керамики, бериллия, фторопласта, полиуретана. С противоположной стороны пластины расположен демпфер. Изготавливают его из материала с большим поглощением УЗК, обычно из искусственных смол с добавлением порошка высокой плотности. Для уменьшения многократных отражений на демпфере со стороны , противоположной пьезопластине, наносят канавки, делают скосы. Корпус служит для крепления всех элементов ПЭП, соединительные контакты – для подключения к дефектоскопу.

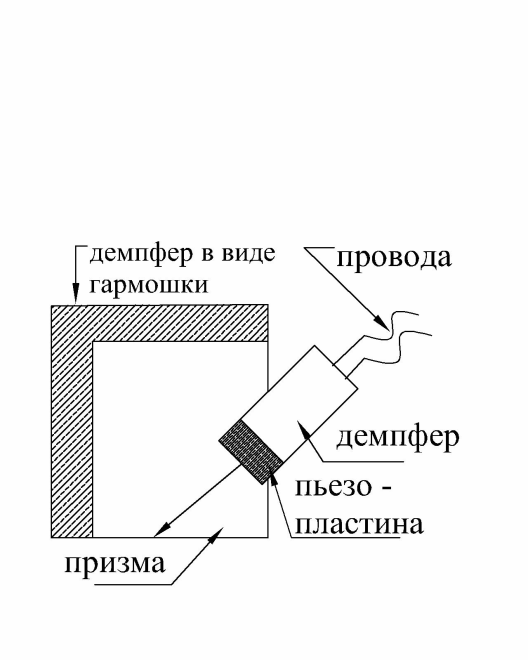

Н аклонные ПЭП – предназначены для контроля сварных соединений изделий и материалов при невозможности контроля нормальными ПЭП, то есть форма шва мешает использовать нормальные ПЭП. При использовании наклонных ПЭП УЗ волна вводится под углом. В зависимости от сочетания материалов призмы изготавливаются под углами, предусмотренными стандартами для сочетания оргстекло - сталь. Угол падения выбирают между первым и вторым критическими углами. Размеры и форма призмы выбираются такими, чтобы отраженные сигналы от границы раздела не возвращались на пьезопластину, а гасились в призме – ловушке. Для гашения многократных отражений в призме предусмотрены зоны небольших отверстий или ребра на гранях. Призмы изготавливаются из оргстекла, капролона, поликарбоната,

β

α

30°

39°

40°

50°

50°

65°

54°

70°

которые имеют повышенную износостойкость.

Стандартные углы –

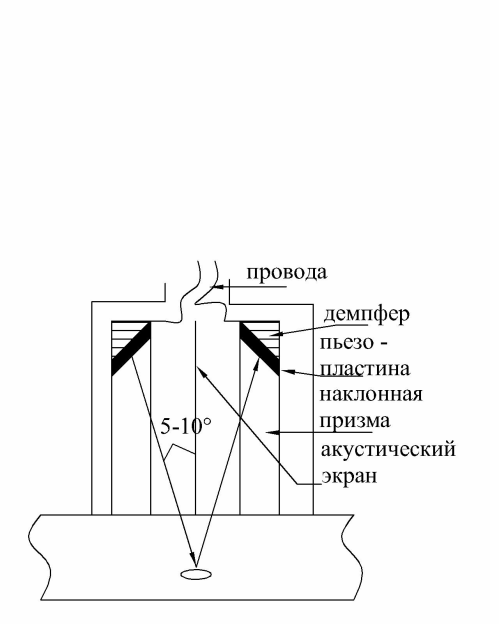

Раздельно – совмещенные ПЭП :

в раздельно – совмещенных ПЭП пьезоэлементы включены по раздельно – совмещенной схеме, объединены в одном корпусе. ПЭП состоит из двух п.элементов, приклеенных к наклонным призмам. Для предупреждения прямой передачи акустических волн от излучающего ПЭ к принимающему, предусмотрен акустический экран, который изготавливают из медной фольги или кожи, обернутой медной фольгой. Раздельно – совмещенные ПЭП обеспечивают ввод в металл продольной волны под углом 5- 10° к нормали.
