Данные измерений составляющих уравнение Бернулли

№ п/п	Измеряемые и расчетные величины	Номера сечений.
		2	3	4	5	6
1	Диаметр трубок d, см
2	Площадь сечения , см2
3	Геометрический напор (удельная потенциальная энергия положения) z, см
4	Пьезометрический напор (удельная потенциальная энергия давления) , см
5	Объем воды в мензурке W, см3
6	Время наполнения объема t, с
7	Расход воды Q=W/t, см3/с
8	Средняя скорость в сечении v=Q/ω, м/с
9	Скоростной напор (удельная кинетическая энергия) , см
10	Сумма пьезометрического и скоростного напоров , см
11	Полный гидродинамический напор (полная удельная энергия) см
12	Потеря напора на участке от сечения 2 до рассматриваемого сечения (потеря полной удельной энергии) hw, см
*Примечание: при вычислении αv2/(2g) следует пользоваться таблицей 1.2, приведенной в Приложении

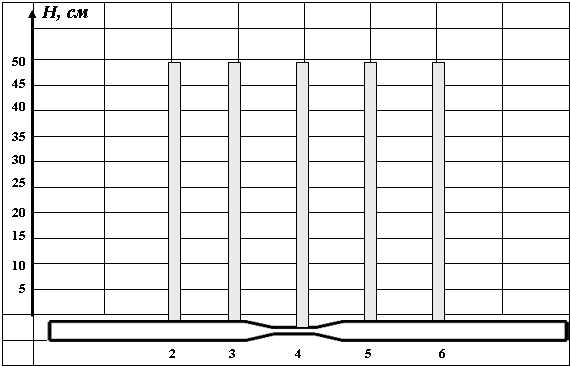

Рис. 2.2.2. График напорной и пьезометрической линий

Лабораторная работа № 4 Определение коэффициентов местных сопротивлении конфузора, диффузора и водомера Вентури

Теоретическое обоснование

Потеря напора в местных сопротивлениях определяется по формуле

где ζ - безразмерный коэффициент, характеризующий дан­ное местное сопротивление; v - средняя скорость в трубе за сопротивлением.

Коэффициент местного сопротивления может быть опреде­лен из формулы

Цель работы

Определить опытным путем величины коэффициентов ме­стных сопротивлений конфузора (постепенное сужение пото­ка), диффузора (постепенное расширение потока), водомера Вентури и сопоставить их числовые значения.

Порядок выполнения работы

При выполнении работы используются данные, получен­ные в работе 2, и схема установки, изображенная на рис. 2.3.

Данные измерений заносят в таблицу 2.3.

Чтобы определить коэффициент местного сопротивления, нужно знать потерю напора (потерю полной удельной энер­гии) в местном сопротивлении h_м и величину скоростного на­пора (удельной кинетической энергии) за местным сопро­тивлением. Потеря напора в местном сопротивлении опреде­ляется как разность полных удельных энергий в сечении пе­ред сопротивлением и в сечении после сопротивления. Таки­ми сечениями будут: для конфузора сечения 3 и 4; для диф­фузора - сечения 4 и 5; для водомера Вентури, являющегося комбинацией диффузора и конфузора, - сечения 3 и 5.

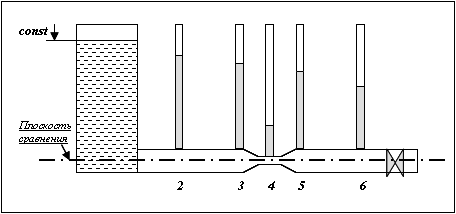

Рис. 2.3. Схема установки для определение коэффициентов местных сопротивлений конфузора, диффузора и водомера Вентури

Значения скоростных напоров (удельных кинетиче­ских энергий) берутся в сечениях за местным сопротивлением. Для конфузора - сечение 4; для диффузора - сечение 5; для водомера Вентури - сечение 5.

Таблица 2.3
