2. Состав исполнительных схем

Исполнительная съемка завершает каждый этап строительно-монтажных работ и основных геодезических построений. В процессе исполнительной съемки определяют планово-высотное положение выверенных и окончательно закрепленных конструкций и их элементов, а также знаков разбивочных осей, от точности положения которых зависит выполнение требований к точности монтажа конструкций на последующих этапах.

Количество и наименование конструкций и их элементов, подлежащих съемке, порядок, очередность и способ выполнения съемок, технические средства и требуемую точность измерения определяют в проекте производства геодезических работ.

Плановую исполнительную съемку производят с пунктов плановой сети, разбивочных осей или их параллелей способом прямоугольных координат, створов, засечек. Высотную исполнительную съемку положения конструкций выполняют методом геометрического нивелирования от знаков высотного рабочего обоснования.

Точность результатов исполнительной съемки должна быть не ниже точности выполнения разбивочных работ. Исполнительную съемку выполняют преимущественно на основе существующей разбивочной основы (триангуляции, полигонометрии, строительной сетки, осей, красных линий, знаков геометрического нивелирования).

В состав исполнительной съемки входят следующие работы:

– создание съемочного обоснования;

– контурная съемка;

– планово-высотная детальная съемка элементов сооружений, их узлов и от- дельных конструкций, в том числе поэтажные съемки;

–планово-высотная съемка наземных и подземных коммуникаций, проездов, площадей, скверов и др.;

– составление планов, профилей и разрезов.

Данные исполнительной съемки наносят на исполнительные схемы, на которых указывают проектные и фактические размеры конструкций, оси и их отклонения от проекта.

При производстве строительно-монтажных работ составляют следующие исполнительные схемы:

- разбивки основных осей;

- разбивки осей на монтажных горизонтах;

- всех видов инженерных коммуникации;

- готового котлована, земляного полотна дорог и других земляных сооружений;

- свайных полей;

- фундаментов (свайных, сборных, монолитных и др.);

- планово-высотной съемки колон;

- подкрановых балок и путей;

- монтажа балок и ферм;

- высотной съемки полов, а также плит перекрытий и покрытий в промышленных зданиях;

- лифтовых шахт;

- подъездных путей;

- благоустройства.

Исполнительной съемке подлежат результаты основных геодезических построений – разбивка основных осей и осей на монтажных горизонтах. При этом определяют расстояние между осями и отметки знаков, закрепляющих оси (рис.10.1).

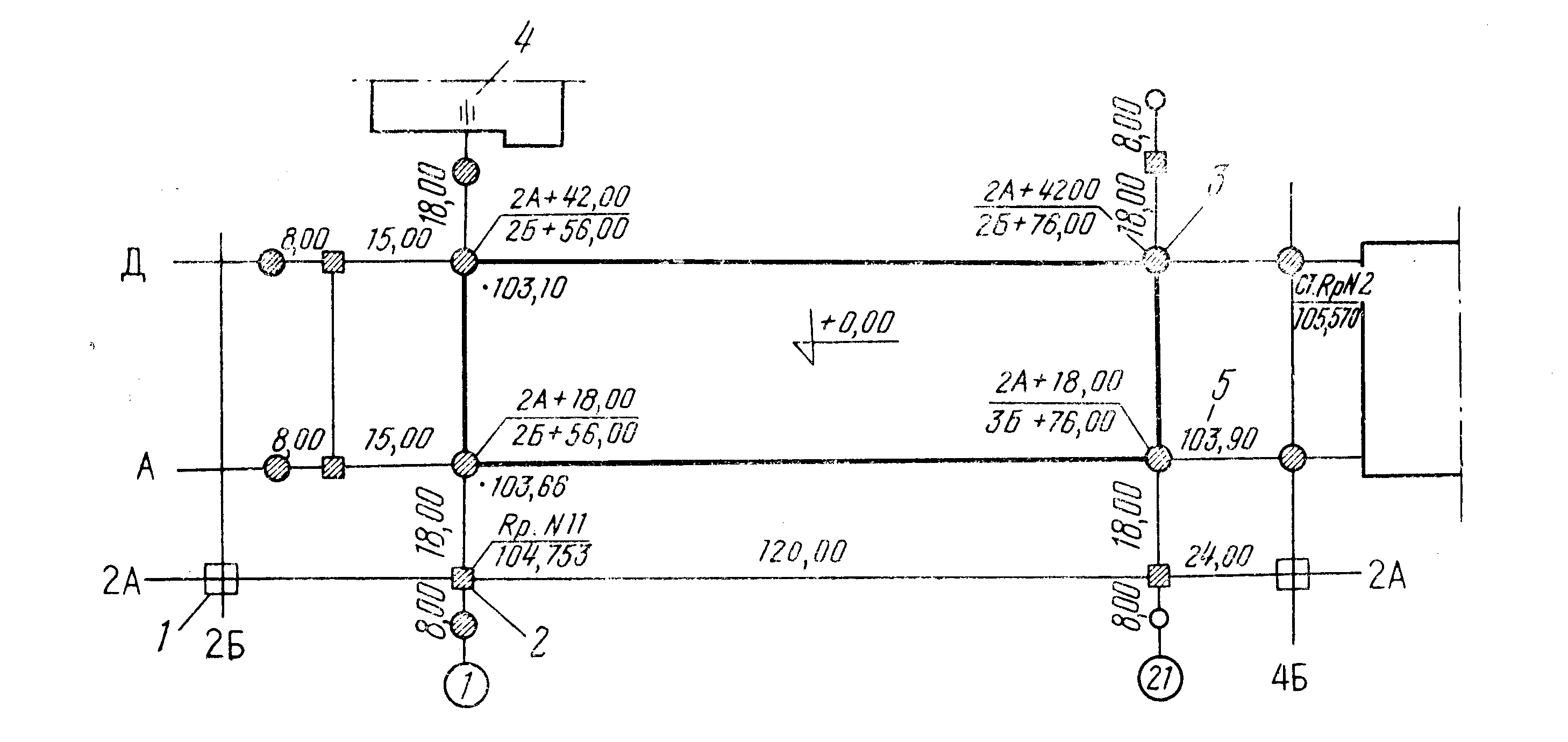

Рис. 10.1. Исполнительная схема разбивки и закрепления основных осей:

1 – пункт строительной сетки; 2 – постоянный грунтовый знак; 3 – металлический штырь; 4 – знак закрепления осей на стене существующего здания (откраска); 5 – фактическая отметка поверхности земли.

На стадии нулевого цикла исполнительную съемку выполняют после устройства опалубки и выноса на нее осей самого котлована, сооружения фундамента, свайных полей, стен подвала и перекрытий над подвалом. На стадии разбивки котлована исполнительную съемку производят после зачистки дна и откосов. При этом определяют положение осей, внутренний контур, отметки дна по результатам нивелирования поверхности по квадратам и их отклонения от проектного значения (рис. 10.2).

Исполнительную съемку монтажа фундамента производят после окончания бетонирования и затвердения бетона. Для съемки в плане на верхние и боковые грани фундаментов вновь переносят оси, от которых производят замеры (рис. 10.3).

При исполнительной съемки фундаментов стаканного типа определяют отметки дна стаканов и отклонение проектных размеров фундаментов.

Исполнительную съемку свай-колон выполняют после их окончательного погружения.

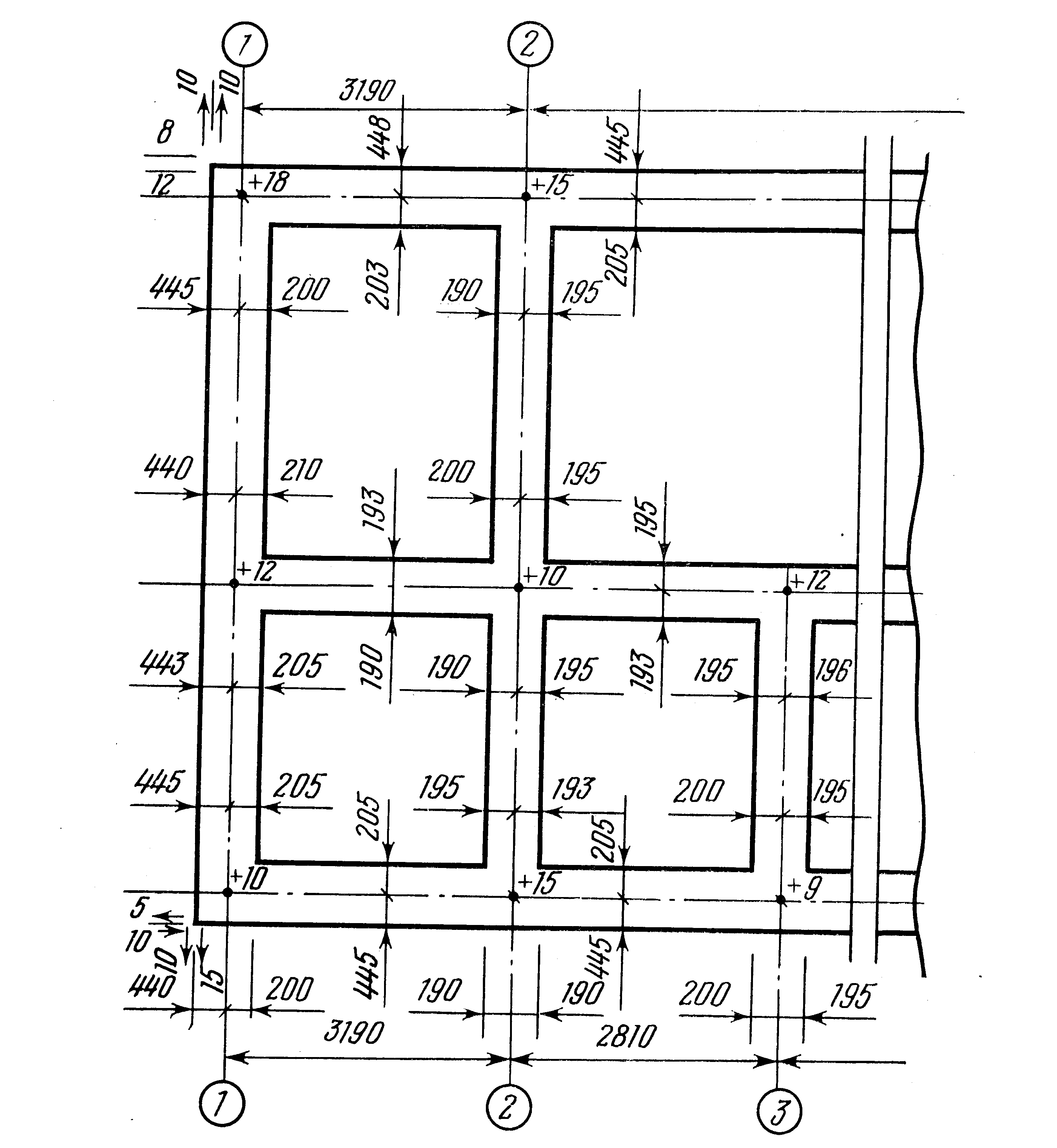

Рис. 10.2. Исполнительная схема планово-высотной съемки котлована:

1 – отклонение дна от проекта; 2 – отметка верхней бровки котлована;

3 – ширина бровки котлована.

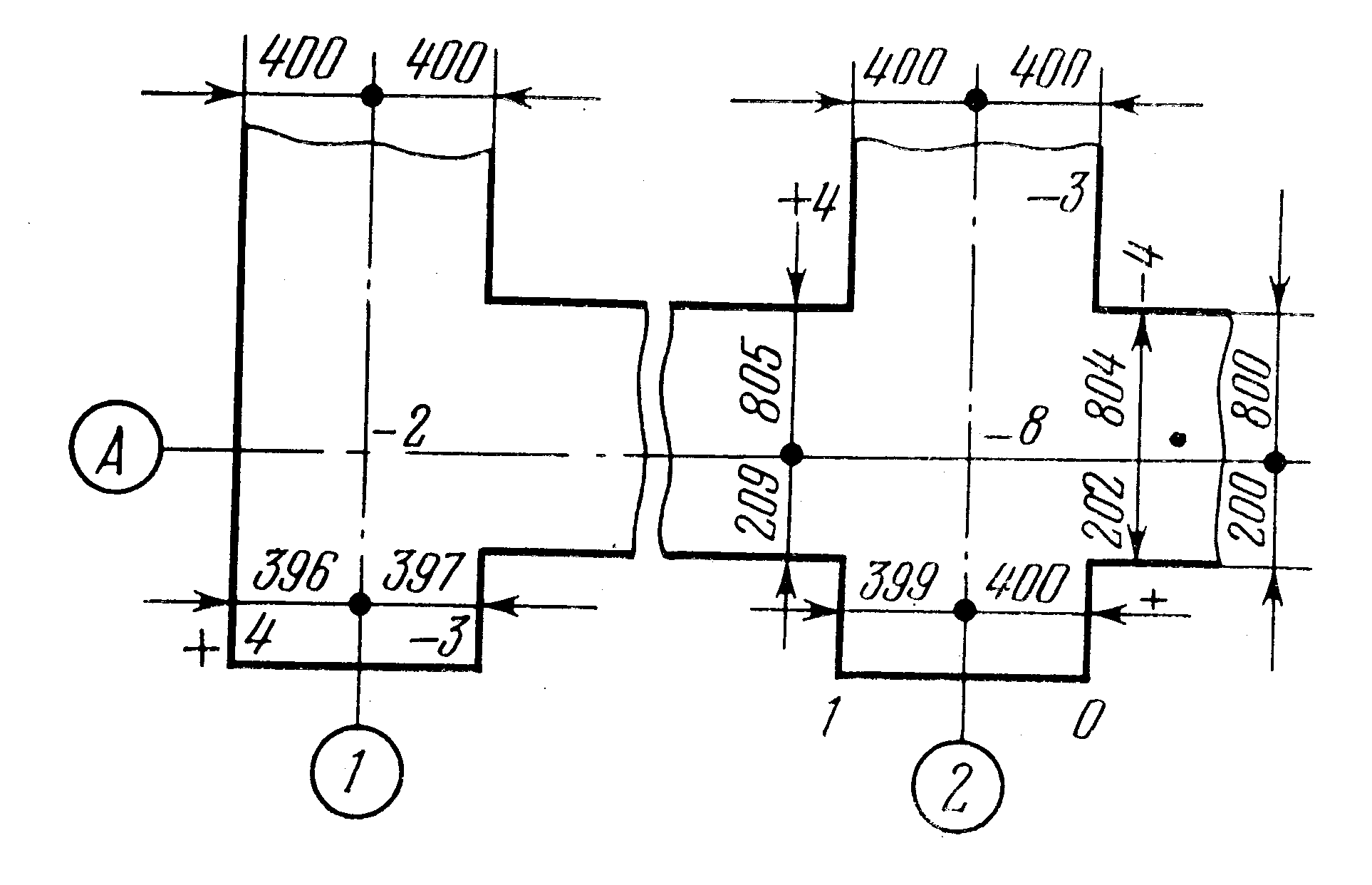

Рис. 10.3. Фрагмент исполнительной схемы монолитных ленточных фундаментов

При этом определяют отклонение верха и низа свай-колон от планового проектного положения, а также отклонение оголовков свай по высоте (см. Приложение 17).

Завершением нулевого цикла строительства является составление исполнительной схемы планово-высотного положения конструкций подвальной части зданий, на которой фиксируют фактическое положение осей и смещение цокольных блоков и стен от проектного положения.

Исполнительную съемку стен технического подполья выполняют после монтажа плит перекрытия и завершения работ по подготовке монтажного горизонта.

Отклонения от вертикальности стен подполья определяют отвес-рейками, уровень-рейками, а также непосредственными промерами от отвеса до стены. При этом отвес опускают в технические отверстия на плитах перекрытий (рис.10.4) и определяют его расстояние до стеновой панели вверху и внизу.

Отклонения верха и низа от оси вычисляют по формулам:

; , (10.1)

где d – толщина стеновой панели; S – расстояние от середины панели до отвеса на уровне перекрытия; S_В , S_Н – расстояние от отвеса до грани панели в верхней и нижней ее части соответственно.

Отметки определяют в точках пересечения осей и между осевыми точками примерно через 5 м. Результаты исполнительной съемки по завершению подземной части сооружения отражают на:

- схемах осей, вынесенных на перекрытие над подвалом, с указанием их проектных и фактических размеров;

- схемах нивелирования поверхности перекрытия над подвалом с указанием проектной и фактической отметок в углах плит перекрытия;

- исполнительных схемах планового положения смонтированных элементов цокольного этажа.

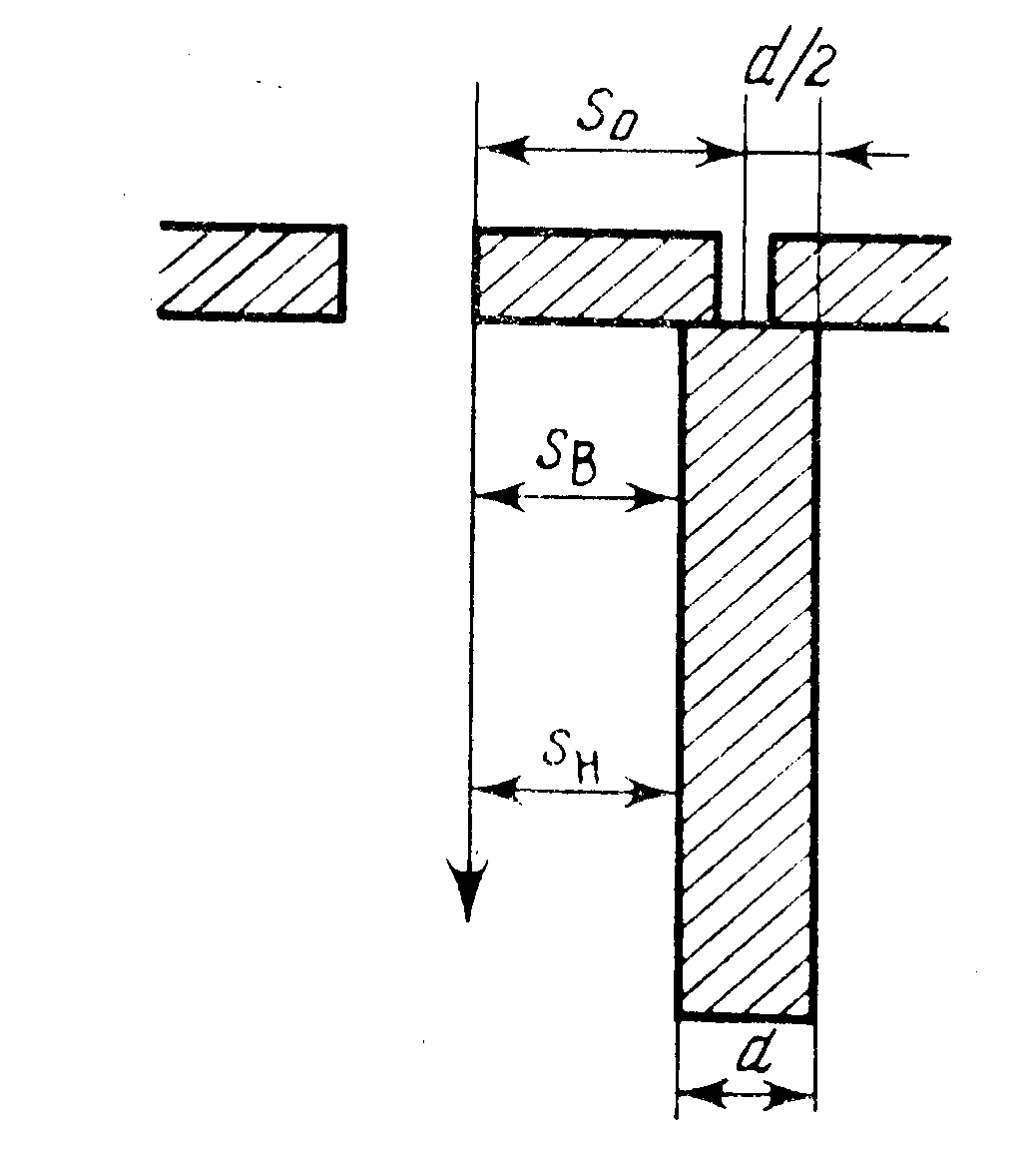

Рис. 10.4. Схема исполнительной съемки стен технического подполья

При возведении надземной части производят поэтажную исполнительную съемку, фиксирующую точность создания разбивочной сети на монтажном горизонте, точность положения монтируемых конструкций и элементов.

При съемке стеновых панелей фиксируют в плане расстояние между боковой гранью панели и параллелью оси; по вертикали – отклонение плоскости стеновой панели от вертикали.

На исполнительной схеме показывают: смещение колонн в их нижнем сечении относительно разбивочных осей, смещение осей колонн от вертикали, а также отклонение разности отметок верха колонн от проектного значения.

Плановые отклонения могут быть получены непосредственными промерами от осей или их параллелей, разбитых на монтажном горизонте. Отклонение от вертикали определяют рейкой-отвесом, простым отвесом или боковым нивелированием. Отклонение по высоте получают техническим нивелированием.

При устройстве лифтовых шахт определяют величину разности диагоналей шахты в плане и отклонение стен от вертикали. Длины диагоналей определяют путем промеров, отклонение от вертикали - по отвесу.

Поэтажную исполнительную съемку кирпичного сооружения производят после возведения стен и установки оконных и дверных проемов. При этом контролируют отклонение от вертикали углов кладки, вертикальность и толщину стен, отметки этажей, а также плановые и высотные положения оконных и дверных проемов, плит, перегородок (рис.10.5).

Контроль планового положения кладки стен осуществляют линейными промерами от продольных и поперечных разбивочных осей. Толщину стен в процессе кладки контролируют шаблоном-рейкой, при исполнительной съемке – непосредственным промером. Вертикальность кладки может быть определена измерением расстояния от нити отвеса до стены. Эти измерения выполняют линейкой в наиболее характерных точках стены или через равные промежутки [1].

Соответствие полученного горизонта кладки проектному определяется по окончании кладки каждого этажа геометрическим нивелированием точек через 5 м.

Рис. 10.5. Исполнительная схема планово-высотного положения кирпичной кладки под перекрытие этажа
