2.7 Расчёт якоря
Определение
усилия на якорь лебедки МЭЛ – 1,5
P=S-Tc
где S-тяговое усилие лебедки, кН
Тс - сила трения рамы лебедки о опорную поверхность.
Тс=10Gл*f .
Gл - масса лебедки
f - коэффициент трения скольжения (Приложение XVIII)
f = 0,45
Тс=3,15 кН
Р=9,1кН
Рассчитаем канат для закрепления лебедки.
R=Рkз
kз - коэффициент запаса прочности каната
kз =5
R=45,5 кН
Выбираем канат для изготовления стропа
записываем его технические характеристики.
Тип ЛК-РО 6×36+1o.c. ГОСТ 7668-80
Разрывное усилие: 90,6 кН
диаметр каната: 13,5 мм
Временное
сопротивление разрыва: 1568 МПа
Масса 1000м каната: 697 кг
По усилию Р подбираем свайный якорь и выполняем его схематическое изображение, а также выписываем его характеристики.
Определение усилия на якорь лебедки ЛМ – 5М
P=S-Tc
где S-тяговое усилие лебедки, кН
Тс - сила трения рамы лебедки о опорную поверхность.
Тс=10Gл*f .
Gл - масса лебедки
f - коэффициент трения скольжения (Приложение XVIII)
f =0,45
Тс=5,4 кН
Р=182 кН
Рассчитаем канат для закрепления лебедки.
R=Рkз
kз - коэффициент запаса прочности каната
kз =5
R=910 кН
Выбираем
канат для изготовления стропа
записываем его технические характеристики.
Тип ЛК-РО 6×36+1o.c. ГОСТ 7668-80
Разрывное усилие: 919,5 кН
диаметр каната: 43 мм
Временное сопротивление разрыва: 1568 МПа
Масса 1000м каната: 7120 кг

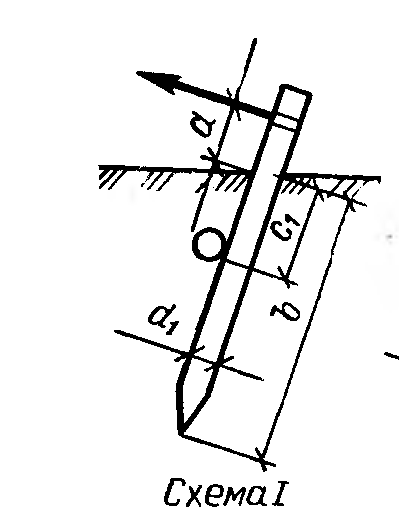

По усилию Р подбираем свайный якорь и выполняем его схематическое изображение, а также выписываем его характеристики.
Устанавливаем два свайных якоря на 100 кН
2.8 Расчет штуцеров
Находим усилие от стропа, действующее на каждый монтажный штуцер
N= 1 O*Go *kп *kд *kн */2
Go - масса поднимаемого оборудования, т
kn= 1,1
kд=1,1
kн=1,2
N= 108,9 кН
Определяем величину момента действующего на штуцер:
M=N*l
l - расстояние от линии действия N до стенки аппарата, см
l = 12 см
M=1306,8
Подсчитываем min момент сопротивления его поперечного сечения
Wтреб=М/(m*О,1*R)
m-коэффициент условия работы
m=0,85
R-расчетное сопротивление для стали
R= 210
Wтреб= 73,2 см2
Выбираем
размер поперечного сечения штуцера
Wтаб≥Wтреб
Wтаб
Проверяем на прочность сварной шов крепление штуцера к аппарату
М/(β*hш*πr2)≤;m*Rу
β - коэффициент увеличивающей глубину провара
β=0,7
hш - толщина шва
hш =12 мм
r-радиус штуцера ,см
r =51 мм
Rу- расчетное сопротивление сварных соединений
Rу=3,15 см
m -коэффициент условия работы
m = 0,85
