5 Вибір перетину й типу кабелів силових ланцюгів і ланцюгів керування

Вибираю силові кабелі з мідними жилами, тому що дана ЕУ характеризується наявністю вібрації. Вибір перетину й типу живильних мереж силового устаткування виконується по тривалому струмі лінії.

5.1 Для силового ланцюга та для двигунів М1 і М2, М3 з Іном = 5,02 А, обираю кабель за умовою:

Ітр.м. > Іном. (29)

де Ітр.м. - тривалий струм, що витримує кабель, А;

Іном. - номінальний струм двигуна, А.

5.1.1 3 каталогу обираю кабель марки ВВГ 3х2,5, перетином жил 2,5 мм², Ітр.м.=37А.

5.1.2 Перевіряю за умовою

37А > 5,02 А

Висновок: кабель задовольняє умовам перевірки. 5.2 Обираю кабель для двигуна МЗ, з Іном = 0,74 А.

1. 3 каталогу обираю кабель марки ВВГ 3х2,5, перетином жил 2,5 мм² , Ітр.м.=37А.

2. Перевіряю за умовою (5.1):

37 А > 0,74 А

Висновок: кабель задовольняє умовам перевірки. 5.3 Для ланцюга керування обираю кабель за умовою:

Ідоп. ≥ ∑ * 0,1 * Iвкл.mах.+ Іроб.mах. (30)

де Ідоп. - припустимий струм кабелю, А.

Ідоп. = 0,1 * 0,05 + (6 * 0,05) = 0,305 А

1. За умовою обираю провода монтажні, марки НВ-4 з мідною жилою ізолятор ПХВ, перетином жили 1,5 мм², Ідоп. = 8А.

2. Перевіряю за умовою

8А > 0,305А

Висновок: провода задовольняють умовам перевірки.

6 Розробка електричних з’єднань

На підставі вимог до електричного устаткування та вимог до його розміщення, а також на підставі вибраної апаратури вибираю малогабаритну шафу типу ЩШМ для розщташування електричного устаткування.

Зовнішній вигляд шафи наведений на рисунку 6.

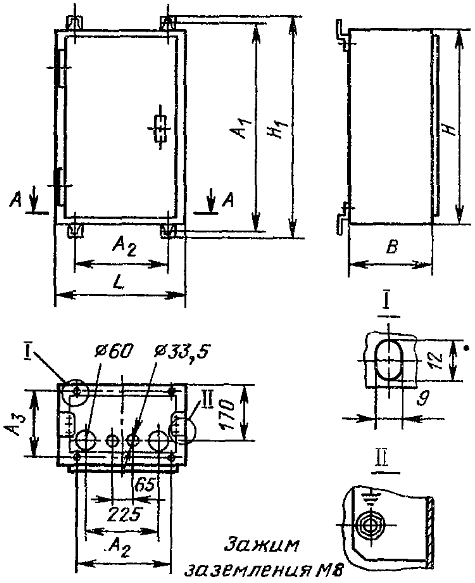

Рисунок 5– Зовнішній вигляд і габаритні розмыри шафи.

Таблиця 10 - Зовнішній вигляд і габаритні розмыри шафи.

Умовне Найменування шафи	Розміри, мм
	H	L	B	A1	A2	A3	H1
ЩШМ	1000	600	360	1050	490	450	1080

Кожна шафа має свої монтажні зони, які на кресленні вказуються заштрихованими полями.

Рисунок 6 – Монтажні зони малогабаритної шафи.

Таблиця 11 – Монтажні зони малогабаритної шафи.

Умовне Найменування шафи	Розміри, мм
	L	H	B	L1	H1	J
ЩШМ	600	1000	350	554	960	555

Розробляю схему електричних з’єднань згідно вибраних монтажних зон малогабаритної шафи.

Схему виконую адресним методом з урахуванням наступних вимог:

• всі з’єднання виконуються за допомогою роз’ємних з’єднань на електричних апаратах;

• під один затискач електричного апарату підводжу не більше двох провідників;

• всі зовнішні з’єднання з силовими пунктами,джерелами живлення, датчиками та кінцевими вимикачами, зовнішніми апаратами керування виконують за допомогою клемних затискачів;

Апаратуру керування у обраній шафі розташовую на монтажних зонах наступним чином.
