Порядок виконання роботи
Вибирають апарати за величиною напруги, родом і величиною струму, кліматичним виконанням, умовами захисту від впливу навколишнього середовища, його відносності технологічним вимогам та іншими показниками.
Для прикладу виберемо пуско-захисну апаратуру для стенда КИ-1363Б.

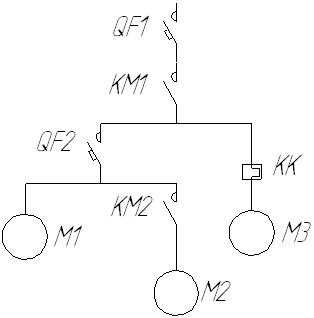

Рисунок 1. Однолінійна схема включення двигунів
Дані електродвигунів наведені в таблиці 1.
Таблиця 1.
Вихідні дані електродвигунів
Номер і марка двигуна |
Рн, кВт |
Ін, А |
Кі |
М1. АИР90LВ8У3 |
1,1 |
3,32 |
3,5 |
М2. АИР90LВ8У3 |
1,1 |
3,32 |
3,5 |
М3. АКБ-82-БУ3 |
37 |
73 |
6,0 |
Визначаємо пускові струми електродвигунів за формулою:
А
А
Вибираємо автоматичний вимикач QF1 за умовами:
Вибираємо автоматичний вимикач ВА51-31-34
380 = 380 В
100 > 73+3,32+3,32=79,46 А
80 > 79,64 А
Визначаємо кількість поділок не спрацювання теплового розчіплювача за формулою:
Перевіряємо автоматичний вимикач на можливість спрацювання при запуску електродвигунів за умовою:
10∙80 > 1,1∙1,25∙[3,32+73(1,2∙6-1)] А
800 > 626,89 А
Вибираємо автоматичний вимикач QF2 серії ВА51-25-34
380 = 380 В
25 > 6.64 А
8 > 6,64 А
Визначаємо кількість поділок регулятора не спрацювання теплового розчіплювача:
Перевіряємо автоматичний вимикач на можливість спрацювання при запуску електродвигуна М2:
10∙8 > 1,1∙1,25∙[3,32+3,32(1,2∙3,5-1)] А
80 > 19,17 А
Вибираємо запобіжник для двигуна М1 і М2 за умовами:
Вибираємо запобіжник для двигуна М1 і М2 серії ПРС-6
В
А
А
А
Вибираємо запобіжник для двигуна М3 за умовами:
Вибираємо запобіжник для двигуна М3 серії ПН2-
В
А
А
А
Вибираємо електротеплове реле за умовами:
Вибираємо електротеплове реле РТЛ-2063 04 (Ін = 63…86 А).
Зміст звіту студента
Намалювати однолінійну схему включення двигунів.
Вибрати автоматичні вимикачі
Вибрати запобіжники.
Вибрати теплове реле.
Зробити висновки про виконану роботу.
Контрольні питання
За якими умовами вибираються автоматичні вимикачі?
За якими умовами запобіжники?
За якими умовами теплові реле?
Література: Кашенко П.С. «Електропривод сільськогосподарських машин» 2005 р. с.109-178с.
