2.4. Построение линейного графика и циклограммы неритмичного потока с непрерывным использованием ресурсов
Строительные потоки моделируют обычно в виде линейного графика и циклограммы.
На линейном графике по оси абсцисс откладывают периоды времени, а по оси ординат – технологические процессы.
На циклограмме по оси абсцисс откладывают периоды времени, а по оси ординат – захватки (фронты работ).
Линейный график и циклограмма, построенные с использованием оптимизированной матрицы при очередности освоения фронтов работ IV, II, III, I, приведенной в пункте 2.3, представлены на рисунках 2.2 и 2.3.

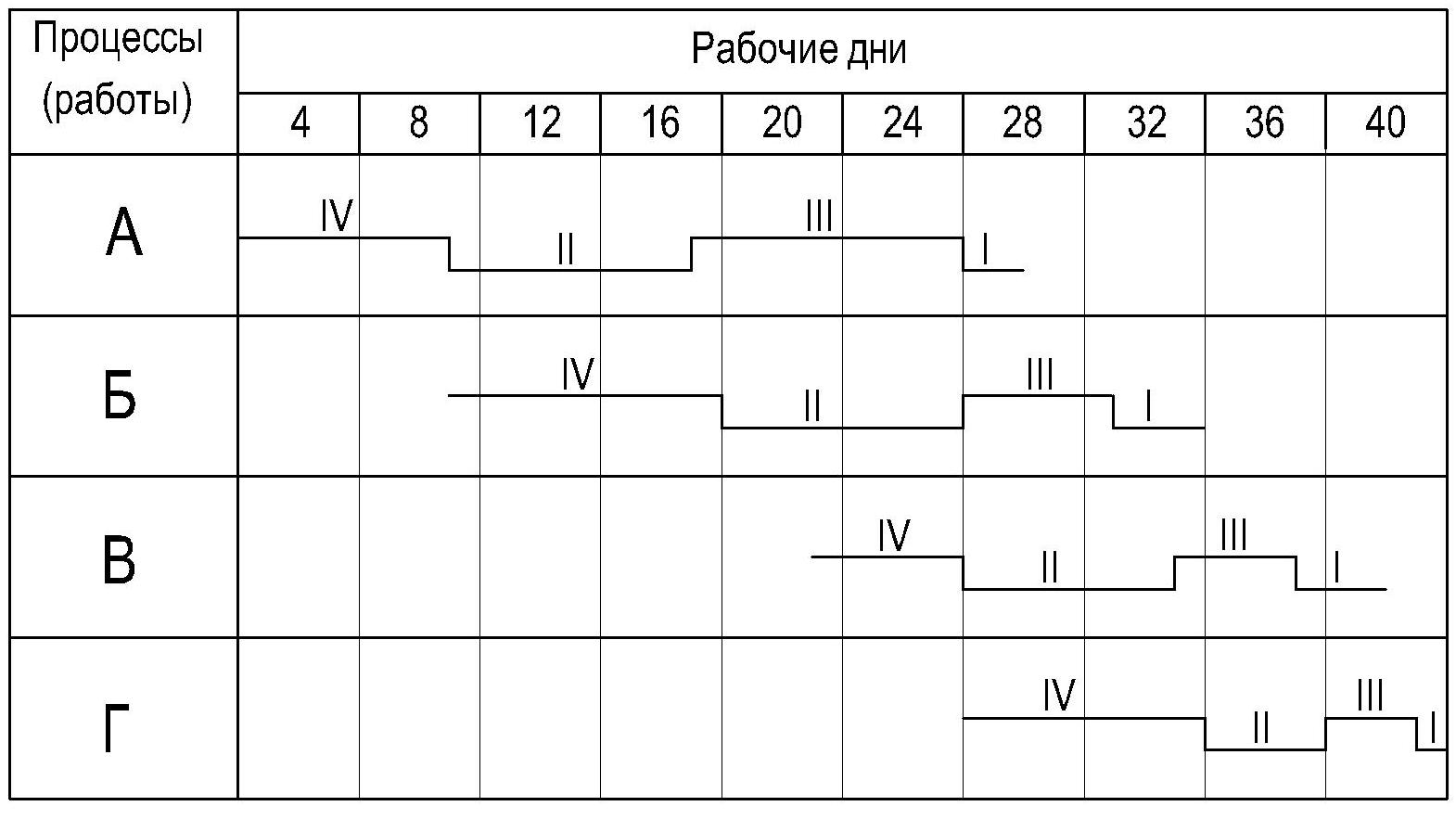

Рис. 2.2. Линейный график неритмичного потока

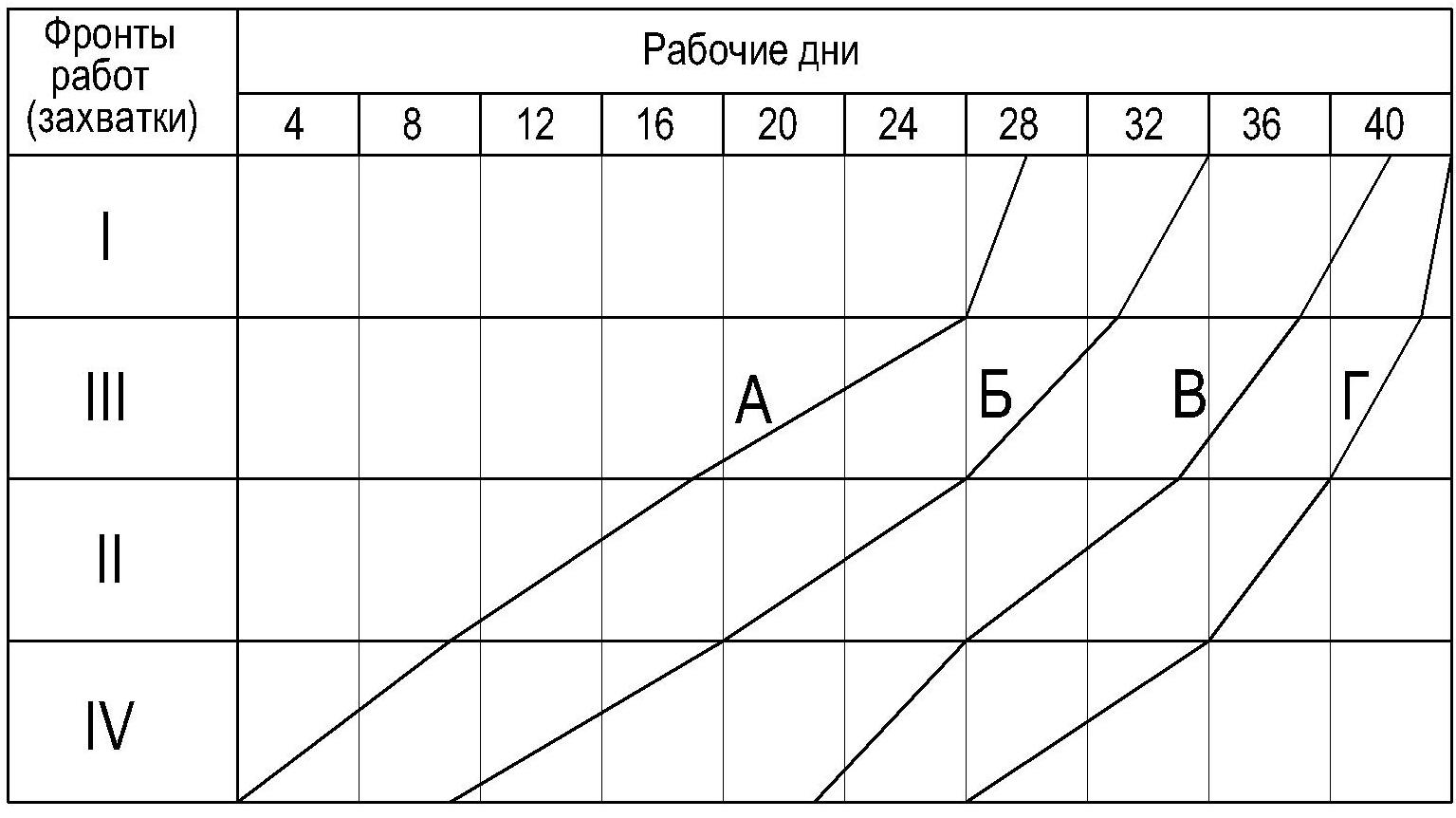

Рис. 2.3. Циклограмма неритмичного потока
2.5. Расчет неритмичного потока с непрерывным использованием ресурсов на эвм
1. «ishopsp.in» – файл ввода данных.
2. «opsp.exe» – выполняемый (загрузочный) файл.
3. «resopsp.out» – файл вывода результатов.
4. «ishresur.in» – файл ввода данных.
5. «ecmemory.exe» – выполняемый (загрузочный) файл.
Расчет исходной матрицы
Расчет неритмичных потоков выполняется с использованием программы FAR manager.
1. Выберите файл «ishopsp.in» и нажмите клавишу F4.
2. Количество захваток, количество работ и продолжительности работ заполните в соответствии с заданием.
3. После набора данных нажмите клавишу «Esc», в красном меню выберите [Save] и нажмите «Enter».
4. Выберите файл «opsp.exe» и нажмите «Enter».
5. Установите курсор в положение “Непрерывного использования ресурсов” нажмите «Enter».
6. Результаты расчета записываются в файл «resopsp.out».
7. В “Norton Commander” выберите файл «resopsp.out» и нажмите F3. Для выхода (из просмотра результатов расчета) нажмите «Esc».
8. Результаты расчета выводятся в табличной форме
Работа |
Продолжительность |
Срок начала |
Срок окончания |
А1 |
2 |
0 |
2 |
Б1 |
8 |
2 |
10 |
В1 |
9 |
10 |
19 |
Г1 |
7 |
19 |
26 |
А2 |
3 |
10 |
13 |
Б2 |
8 |
13 |
21 |
В2 |
5 |
21 |
26 |
Г2 |
9 |
26 |
35 |
А3 |
3 |
21 |
24 |
Б3 |
7 |
24 |
31 |
В3 |
4 |
31 |
35 |
Г3 |
5 |
35 |
40 |
А4 |
1 |
32 |
33 |
Б4 |
4 |
33 |
37 |
В4 |
3 |
37 |
40 |
Г4 |
8 |
40 |
48 |
Оптимизация исходной матрицы по минимизации
продолжительности строительства
1. Выберите файл «ishresur.in» и нажмите клавишу F4.
2. Количество захваток, количество работ и продолжительности работ остаются такими же, как в исходной матрице.
3. После набора данных нажмите клавишу «Esc», в красном меню выберите [Save] и нажмите «Enter».
4. Выберите файл «ecmemory.exe» и нажмите «Enter».
5. Результаты расчета выводятся на экран в следующей форме
Оптимальное решение достигается при следующей очередности освоения фронтов работ:
4 2 3 1
6. Выберите файл «ishopsp.in» и нажмите клавишу F4.
7. В соответствии с оптимальной очередностью освоения фронтов работ исправьте продолжительности выполнения работ.
8. После набора данных нажмите клавишу «Esc», в красном меню выберите [Save] и нажмите «Enter».
9. Выберите файл «opsp.exe» и нажмите «Enter».
10. Для распечатывания результатов расчета на принтере выберите файл результатов «resopsp.out» и нажмите «Ctrl» + «F9».
