4 Составление отчета

В отчете представить:

1. Аналитический расчет точечного экспоненциального волновода и его графическое изображение в масштабе 1:1 по заданным начальным параметрам варианта;

2. Определить характерные плоскости сечения с координатами x₀ и x_m (см. табл. 1);

3. Получить геометрию экспоненциального точечного волновода с помощью номограмм и наложить ее на графическое изображение по п. 1.

4. По заданным исходным данным определить с помощью номограмм все геометрические размеры ножевого волновода и вычертить его в масштабе 1:1 (рис. 5).

5 Программа расчетов волноводов на эвм язык basik

Программа позволяет:

1. Произвести расчет геометрических параметров наиболее распространенных волноводов 2-х типов:

а) экспоненциального точечного;

б) экспоненциального ножевого.

2. Рассчитать геометрию волновода для двенадцати наиболее часто используемых материалов, данные о которых заносятся в оперативную память при пуске программы на счет.

3. Распечатать результаты расчета на экране дисплея и АЦПУ.

4. Построить изображение волновода на экране дисплея и графопостроителя.

5. В процессе работы по программе корректировать площадью выходного торца волновода с целью получения необходимого .

6. Подобрать необходимые параметры волновода, варьируя материалом, из которого он изготавливается.

Расчет волноводов, печать результатов расчета, печать таблиц и построение графических изображений оформлено в виде прилагаемых подпрограмм, с помощью которых каждый студент производит расчет геометрических параметров и построение изображения заданного волновода.

1. Волков С.С., Орлов Ю.Н., Черняк Б.Я. Сварка пластмасс ультразвуком. М.: Химия, 1974.

Рисунок 2. Номограмма для расчета резонансной длинны волновода

Ключ: C_l ® f ® гл. диаг. ® ® гл. диал. ® l_p

у

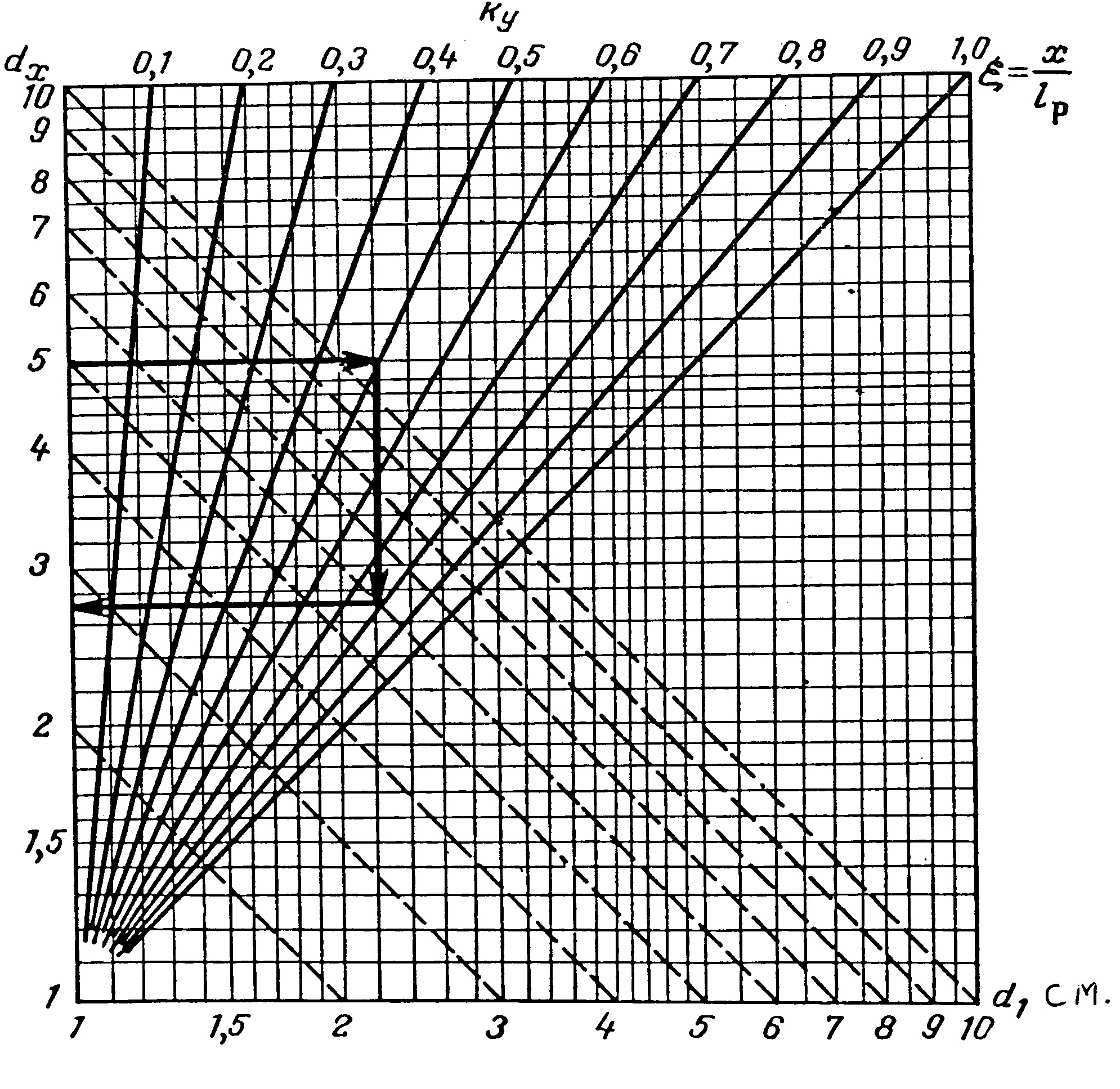

Рисунок 3. Номограмма для расчета профиля точечного экспоненциального волновода: ключ: ® x ® d₁ ®d_x

Рисунок 4. Номограмма для расчета профиля ножевого волновода: ключ: Ку ® x_g ® кривая ® h

Рисунок 5. Пример построения шаблона экспоненциального (ножевого) волновода: l_p = 131 мм; r₁ = 20 мм; толщина ножа а = 4 мм
